Пристрій для формування шару стебел луб’яних культур

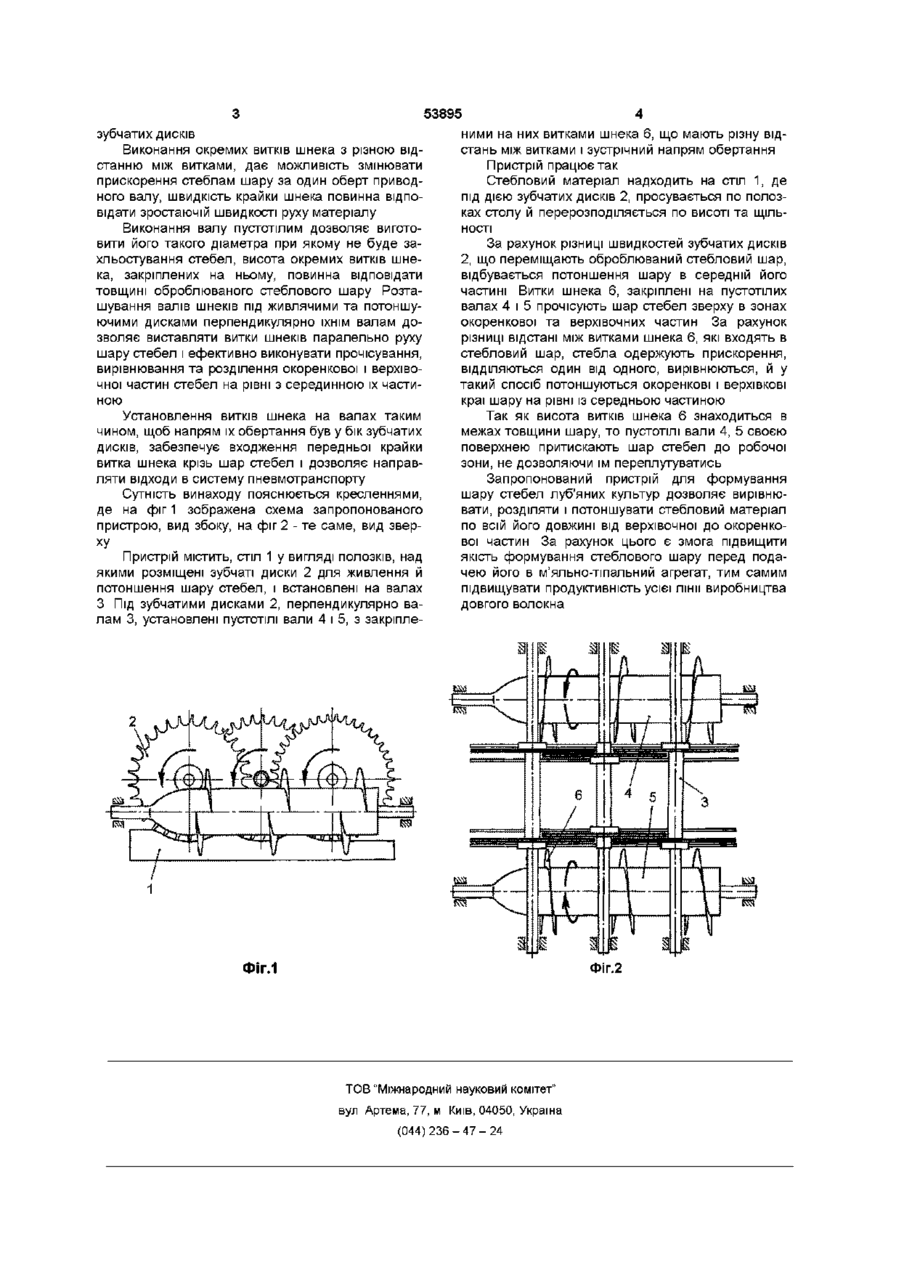

Пристрій для формування шару стебел луб'яних культур, який містить живильні та потон шуючі зубчаті диски, розташовані над столом, і засіб для вирівнювання стебел у шарі, який відрізняється тим, що засіб для вирівнювання стебел у шарі складається з двох механізмів, кожний із яких виконаний у вигляді окремих витків шнека з різною відстанню між витками, розміщених на загальному пустотілому валу, і встановлених під валами живильних та потоншуючих зубчатих дисків перпендикулярно їм так, що витки шнеків знаходяться в зонах руху верхівкових та окоренкових частин стебел з обох боків зубчатих дисків і мають напрям обертання у бік останніх Винахід відноситься до первинної обробки стебел луб'яних культур і може бути використаний для формування шару стебел Відомий пристрій для формування шару стебел луб'яних культур, що включає живильний стіл, потоншуючи зубчаті диски, а також засіб для вирівнювання стебел (Марков В В и др Первичная обработка лубяних культур М "Легкая индустрия " 1974 С 237) Вирівнювання стебел у шарі здійснюється зубчатими дисками різного діаметру Недоліком цього пристрою є те, що воно не забезпечує заданого положення стебел у процесі потоншення та транспортування Відомий пристрій для формування шару стебел луб'яних культур, який включає живильні та потоншуючи зубчаті диски, розташовані над столом і засіб для вирівнювання стебел у шарі (Авторське свідоцтво СРСР №1663065, Д01В/32, 1989, бюл №26, 1991) Недоліком відомого пристрою є те, що засіб для вирівнювання положення стебел у шарі представлено зубчатими дисками на останньому валі потоншуючих дисків, що не достатньо забезпечує розділення і вирівнювання окоренкових і верхівочних частин стебел у шарі, залишається заплутаність і скупчення, це негативно позначається на подальшій обробці Відомий пристрій по технічній сутності і результату, що досягається, є найбільш близьким до винаходу і може бути обраний в якості прототипу В основу винаходу поставлене завдання вдос коналити пристрій для формування шару стебел луб'яних культур шляхом зміни конструкції засобу для вирівнювання стебел у шарі і компоновки пристрою так, щоб окоренкові і верхівочні частини стебел, піддавалися розділенню і вирівнюванню в шарі, це буде сприяти кращому потоншенню сформованого шару по всій довжині стебел Поставлене завдання вирішується тим, що в пристрої для формування шару стебел луб'яних культур, що містить живильні та потоншуючи зубчасті диски, розташовані над столом, і засіб для вирівнювання стебел у шарі, ВІДПОВІДНО ДО винаходу, засіб для вирівнювання стебел у шарі складається з двох механізмів, кожний із який виконаний у вигляді окремих витків шнека з різною відстанню між витками, розміщених на загальному пустотілому валі і встановлених під валами живильних та потоншуючих зубчатих дисків перпендикулярно їм так, що витки шнеків знаходяться в зонах руху верхівочних та окоренкових частин стебел, з обох боків зубчатих дисків і мають напрям обертання у бік останніх Виконання засобу для вирівнювання стебел у шарі із двох механізмів і розміщення їх з обох боків живильних та потоншуючих зубчатих дисків, дозволяє виконувати прочісування і вирівнювання одночасно окоренкових та верхівочних частин стебел Розміщення на валу витків шнека окремо один від одного дозволяє розмістити їх в окремих зонах транспортування шару живильних та потоншуючих ю 00 со ю зубчатих дисків Виконання окремих витків шнека з різною відстанню між витками, дає можливість змінювати прискорення стеблам шару за один оберт приводного валу, швидкість крайки шнека повинна відповідати зростаючій швидкості руху матеріалу Виконання валу пустотілим дозволяє виготовити його такого діаметра при якому не буде захльостування стебел, висота окремих витків шнека, закріплених на ньому, повинна відповідати товщині оброблюваного стеблового шару Розташування валів шнеків під живлячими та потоншуючими дисками перпендикулярно їхнім валам дозволяє виставляти витки шнеків паралельно руху шару стебел і ефективно виконувати прочісування, вирівнювання та розділення окоренкової і верхівочної частин стебел на рівні з серединною їх частиною Установлення витків шнека на валах таким чином, щоб напрям їх обертання був у бік зубчатих дисків, забезпечує входження передньої крайки витка шнека крізь шар стебел і дозволяє направляти відходи в систему пневмотранспорту Сутність винаходу пояснюється кресленнями, де на фіг 1 зображена схема запропонованого пристрою, вид збоку, на фіг 2 - те саме, вид зверху Пристрій містить, стіл 1 у вигляді полозків, над якими розміщені зубчаті диски 2 для живлення й потоншення шару стебел, і встановлені на валах З Під зубчатими дисками 2, перпендикулярно валам 3, установлені пустотілі вали 4 і 5, з закріпле 53895 ними на них витками шнека 6, що мають різну відстань між витками і зустрічний напрям обертання Пристрій працює так Стебловий матеріал надходить на стіл 1, де під дією зубчатих дисків 2, просувається по полозках столу й перерозподіляється по висоті та ЩІЛЬНОСТІ За рахунок різниці швидкостей зубчатих дисків 2, що переміщають оброблюваний стебловий шар, відбувається потоншення шару в середній його частині Витки шнека 6, закріплені на пустотілих валах 4 і 5 прочісують шар стебел зверху в зонах окоренкової та верхівочних частин За рахунок різниці відстані між витками шнека 6, які входять в стебловий шар, стебла одержують прискорення, ВІДДІЛЯЮТЬСЯ один від одного, вирівнюються, й у такий спосіб потоншуються окоренкові і верхівкові краї шару на рівні із середньою частиною Так як висота витків шнека 6 знаходиться в межах товщини шару, то пустотілі вали 4, 5 своєю поверхнею притискають шар стебел до робочої зони, не дозволяючи їм переплутуватись Запропонований пристрій для формування шару стебел луб'яних культур дозволяє вирівнювати, розділяти і потоншувати стебловий матеріал по всій його довжині від верхівочної до окоренкової частин За рахунок цього є змога підвищити якість формування стеблового шару перед подачею його в м'яльно-тіпальний агрегат, тим самим підвищувати продуктивність усієї лінії виробництва довгого волокна ФІГ.1 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
