Очисник головок коренеплодів

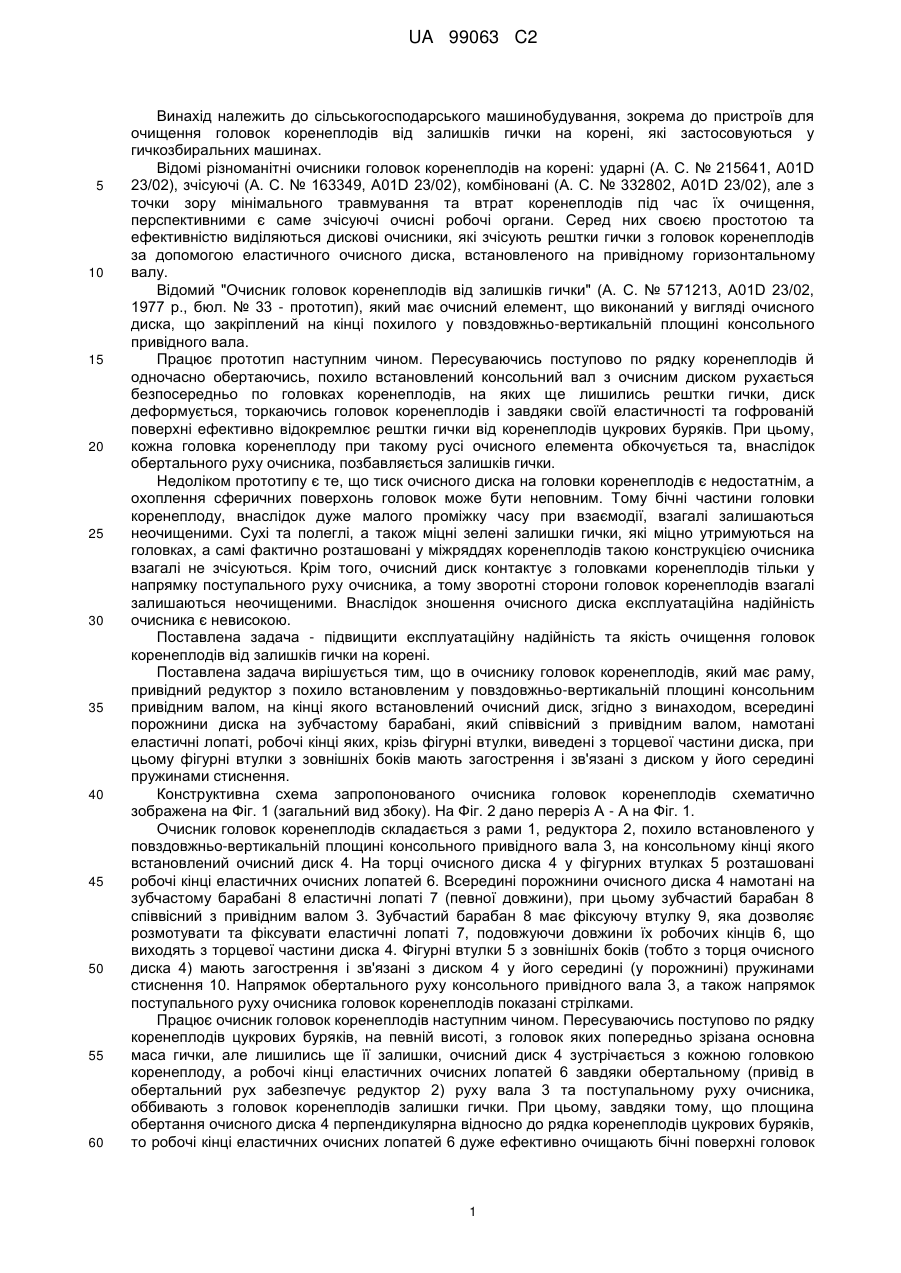

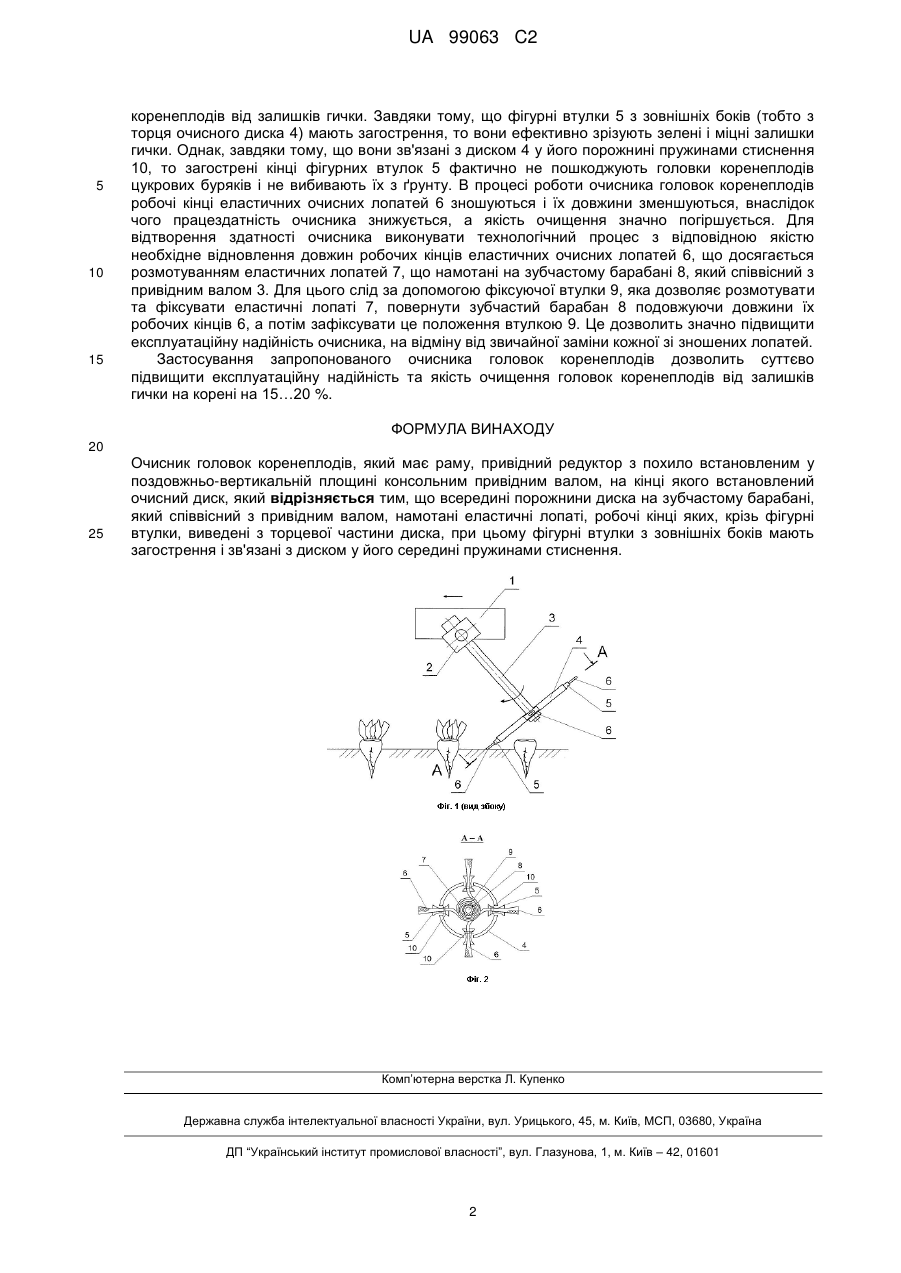

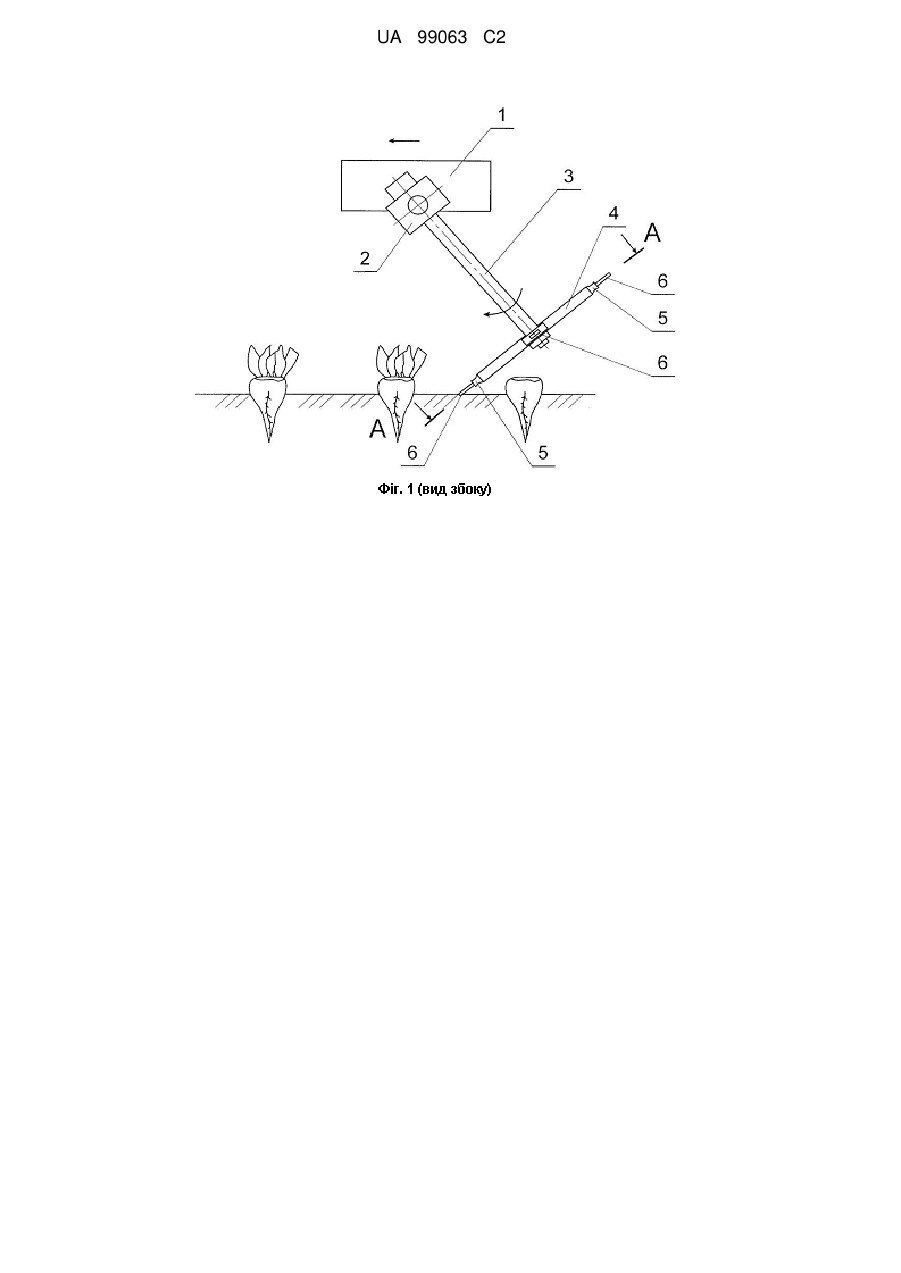

Реферат: Очисник головок коренеплодів має раму, привідний редуктор з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний диск. Всередині порожнини диска на зубчастому барабані, який співвісний з привідним валом, намотані еластичні лопаті, робочі кінці яких, крізь фігурні втулки, виведені з торцевої частини диска. Фігурні втулки з зовнішніх боків мають загострення і зв'язані з диском у його середині пружинами стиснення. UA 99063 C2 (12) UA 99063 C2 UA 99063 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні (А. С. № 215641, A01D 23/02), зчісуючі (А. С. № 163349, A01D 23/02), комбіновані (А. С. № 332802, A01D 23/02), але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу. Відомий "Очисник головок коренеплодів від залишків гички" (А. С. № 571213, A01D 23/02, 1977 р., бюл. № 33 - прототип), який має очисний елемент, що виконаний у вигляді очисного диска, що закріплений на кінці похилого у повздовжньо-вертикальній площині консольного привідного вала. Працює прототип наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з очисним диском рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички, диск деформується, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлює рештки гички від коренеплодів цукрових буряків. При цьому, кожна головка коренеплоду при такому русі очисного елемента обкочується та, внаслідок обертального руху очисника, позбавляється залишків гички. Недоліком прототипу є те, що тиск очисного диска на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок може бути неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії, взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисний диск контактує з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок коренеплодів взагалі залишаються неочищеними. Внаслідок зношення очисного диска експлуатаційна надійність очисника є невисокою. Поставлена задача - підвищити експлуатаційну надійність та якість очищення головок коренеплодів від залишків гички на корені. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який має раму, привідний редуктор з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний диск, згідно з винаходом, всередині порожнини диска на зубчастому барабані, який співвісний з привідним валом, намотані еластичні лопаті, робочі кінці яких, крізь фігурні втулки, виведені з торцевої частини диска, при цьому фігурні втулки з зовнішніх боків мають загострення і зв'язані з диском у його середині пружинами стиснення. Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано переріз А - А на Фіг. 1. Очисник головок коренеплодів складається з рами 1, редуктора 2, похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 3, на консольному кінці якого встановлений очисний диск 4. На торці очисного диска 4 у фігурних втулках 5 розташовані робочі кінці еластичних очисних лопатей 6. Всередині порожнини очисного диска 4 намотані на зубчастому барабані 8 еластичні лопаті 7 (певної довжини), при цьому зубчастий барабан 8 співвісний з привідним валом 3. Зубчастий барабан 8 має фіксуючу втулку 9, яка дозволяє розмотувати та фіксувати еластичні лопаті 7, подовжуючи довжини їх робочих кінців 6, що виходять з торцевої частини диска 4. Фігурні втулки 5 з зовнішніх боків (тобто з торця очисного диска 4) мають загострення і зв'язані з диском 4 у його середині (у порожнині) пружинами стиснення 10. Напрямок обертального руху консольного привідного вала 3, а також напрямок поступального руху очисника головок коренеплодів показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, на певній висоті, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, очисний диск 4 зустрічається з кожною головкою коренеплоду, а робочі кінці еластичних очисних лопатей 6 завдяки обертальному (привід в обертальний рух забезпечує редуктор 2) руху вала 3 та поступальному руху очисника, оббивають з головок коренеплодів залишки гички. При цьому, завдяки тому, що площина обертання очисного диска 4 перпендикулярна відносно до рядка коренеплодів цукрових буряків, то робочі кінці еластичних очисних лопатей 6 дуже ефективно очищають бічні поверхні головок 1 UA 99063 C2 5 10 15 коренеплодів від залишків гички. Завдяки тому, що фігурні втулки 5 з зовнішніх боків (тобто з торця очисного диска 4) мають загострення, то вони ефективно зрізують зелені і міцні залишки гички. Однак, завдяки тому, що вони зв'язані з диском 4 у його порожнині пружинами стиснення 10, то загострені кінці фігурних втулок 5 фактично не пошкоджують головки коренеплодів цукрових буряків і не вибивають їх з ґрунту. В процесі роботи очисника головок коренеплодів робочі кінці еластичних очисних лопатей 6 зношуються і їх довжини зменшуються, внаслідок чого працездатність очисника знижується, а якість очищення значно погіршується. Для відтворення здатності очисника виконувати технологічний процес з відповідною якістю необхідне відновлення довжин робочих кінців еластичних очисних лопатей 6, що досягається розмотуванням еластичних лопатей 7, що намотані на зубчастому барабані 8, який співвісний з привідним валом 3. Для цього слід за допомогою фіксуючої втулки 9, яка дозволяє розмотувати та фіксувати еластичні лопаті 7, повернути зубчастий барабан 8 подовжуючи довжини їх робочих кінців 6, а потім зафіксувати це положення втулкою 9. Це дозволить значно підвищити експлуатаційну надійність очисника, на відміну від звичайної заміни кожної зі зношених лопатей. Застосування запропонованого очисника головок коренеплодів дозволить суттєво підвищити експлуатаційну надійність та якість очищення головок коренеплодів від залишків гички на корені на 15…20 %. ФОРМУЛА ВИНАХОДУ 20 25 Очисник головок коренеплодів, який має раму, привідний редуктор з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний диск, який відрізняється тим, що всередині порожнини диска на зубчастому барабані, який співвісний з привідним валом, намотані еластичні лопаті, робочі кінці яких, крізь фігурні втулки, виведені з торцевої частини диска, при цьому фігурні втулки з зовнішніх боків мають загострення і зв'язані з диском у його середині пружинами стиснення. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
