Пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу

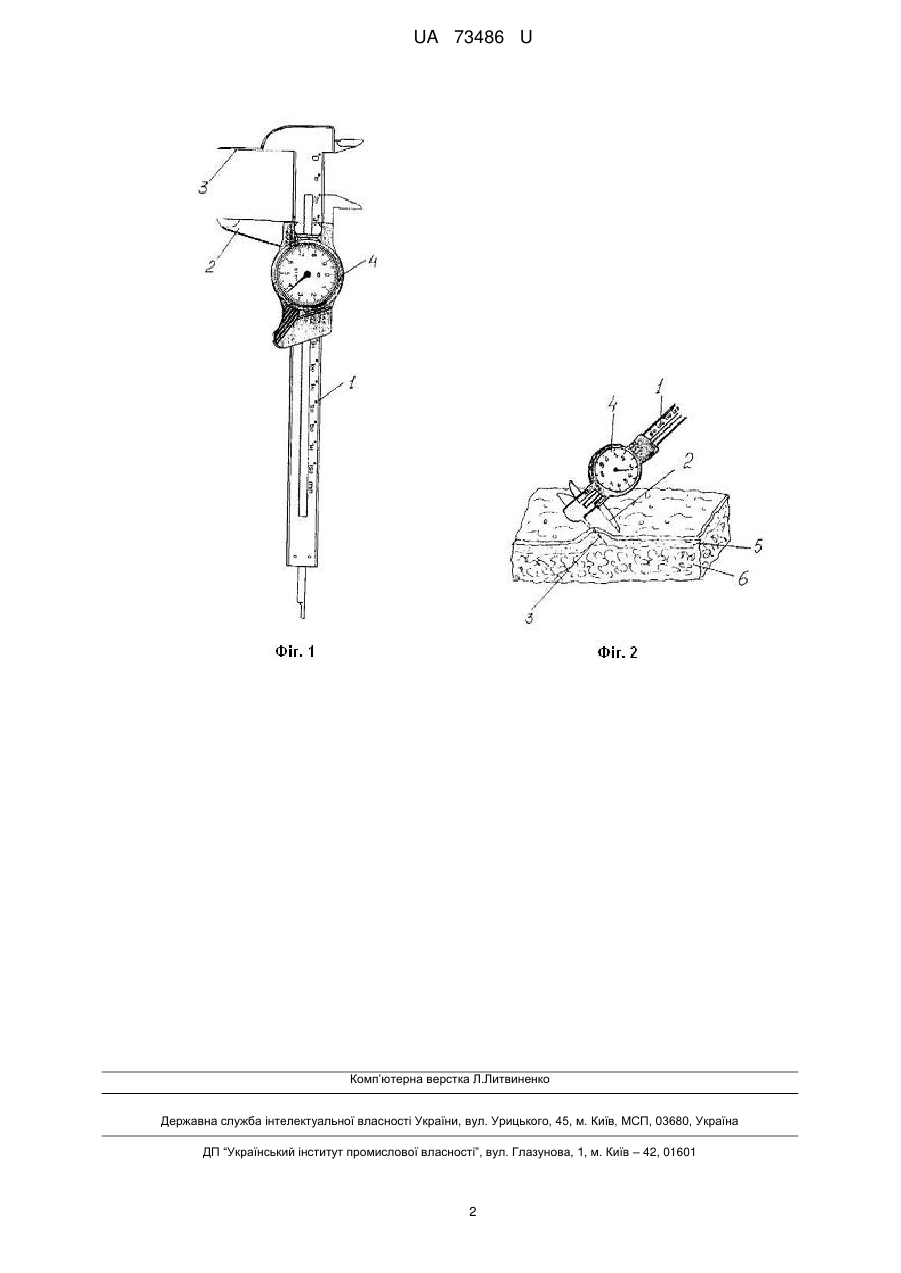

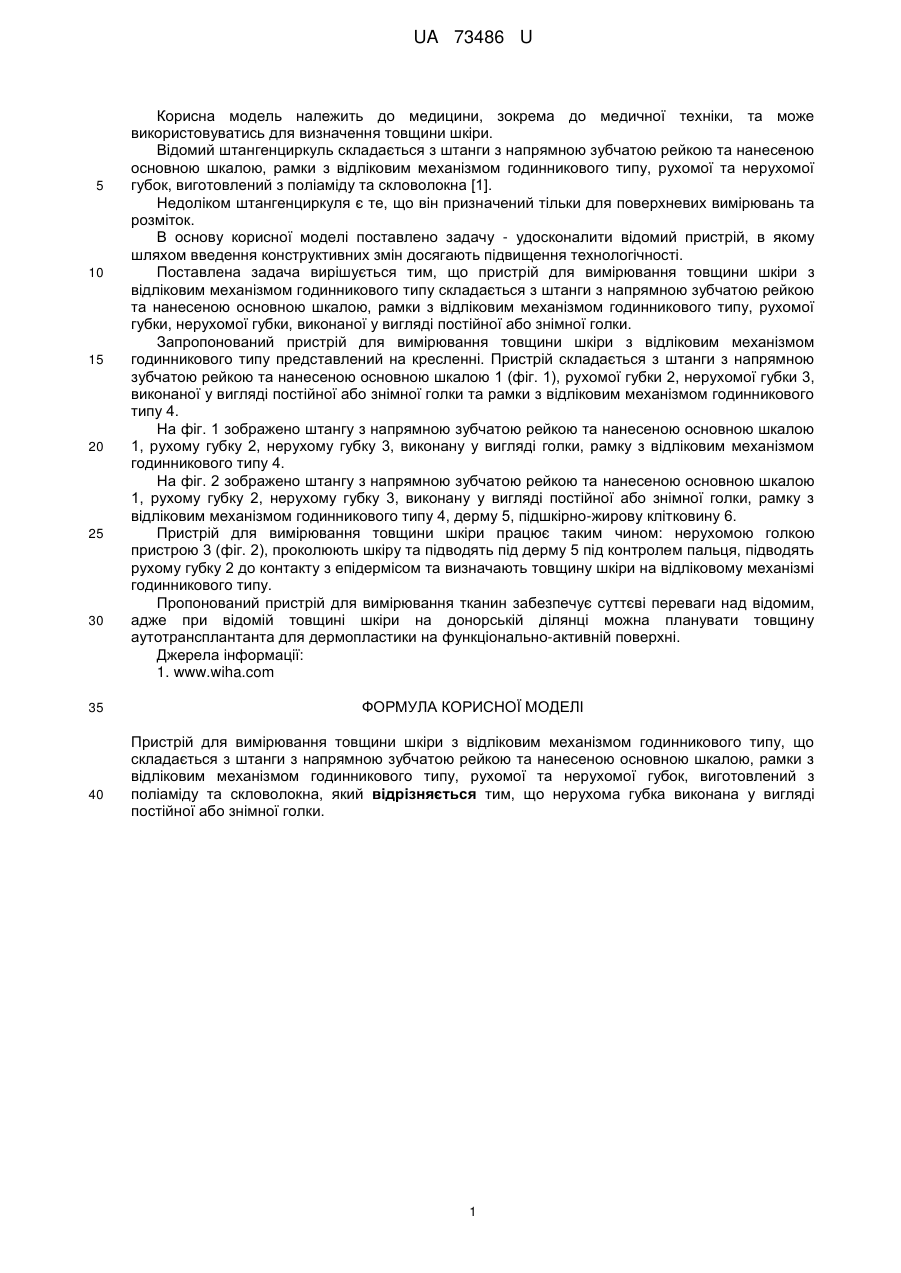

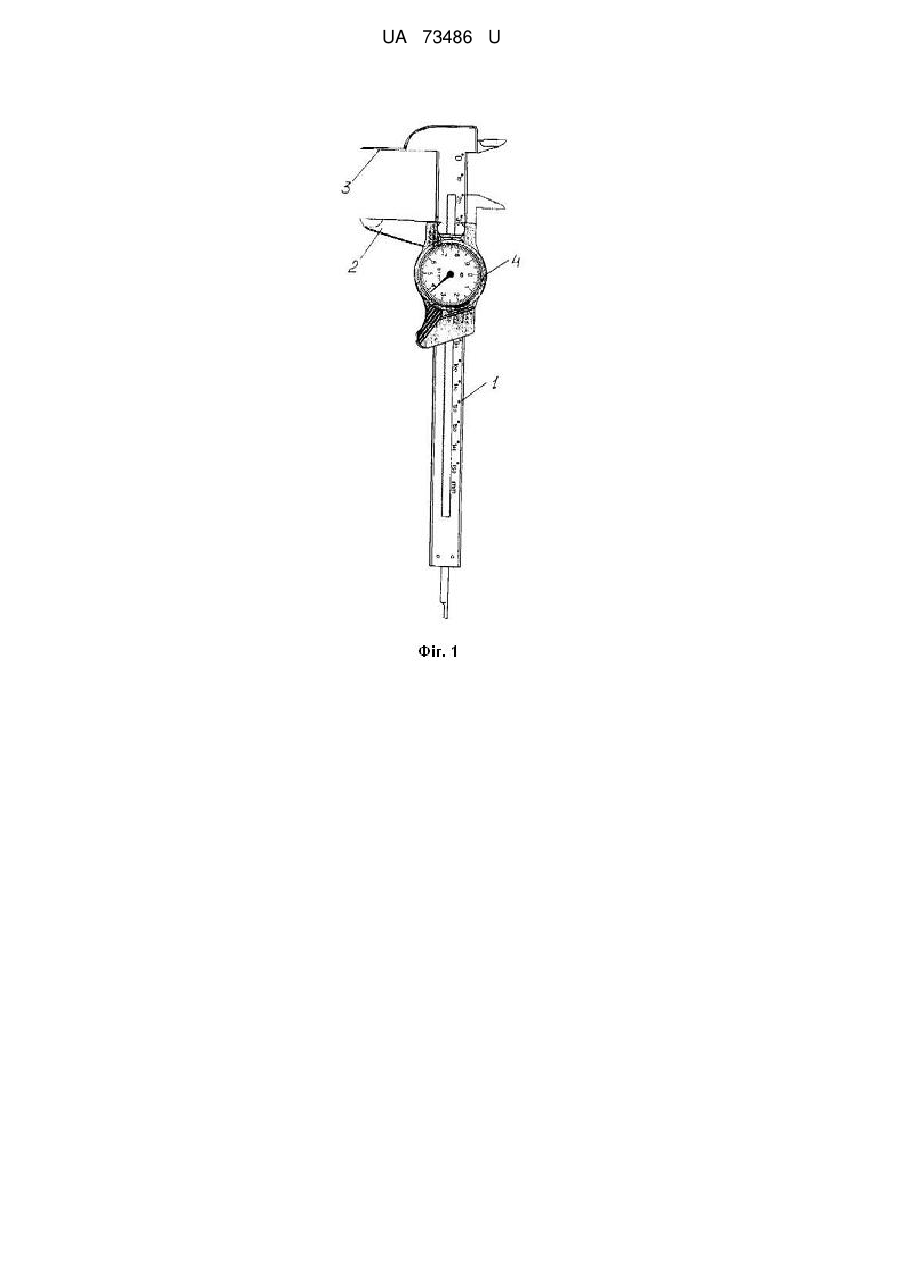

Реферат: UA 73486 U UA 73486 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань та розміток. В основу корисної моделі поставлено задачу - удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої губки, нерухомої губки, виконаної у вигляді постійної або знімної голки. Запропонований пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу представлений на кресленні. Пристрій складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою 1 (фіг. 1), рухомої губки 2, нерухомої губки 3, виконаної у вигляді постійної або знімної голки та рамки з відліковим механізмом годинникового типу 4. На фіг. 1 зображено штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому губку 2, нерухому губку 3, виконану у вигляді голки, рамку з відліковим механізмом годинникового типу 4. На фіг. 2 зображено штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому губку 2, нерухому губку 3, виконану у вигляді постійної або знімної голки, рамку з відліковим механізмом годинникового типу 4, дерму 5, підшкірно-жирову клітковину 6. Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою пристрою 3 (фіг. 2), проколюють шкіру та підводять під дерму 5 під контролем пальця, підводять рухому губку 2 до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерела інформації: 1. www.wiha.com ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що нерухома губка виконана у вигляді постійної або знімної голки. 1 UA 73486 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
