Кожухотрубний випарник

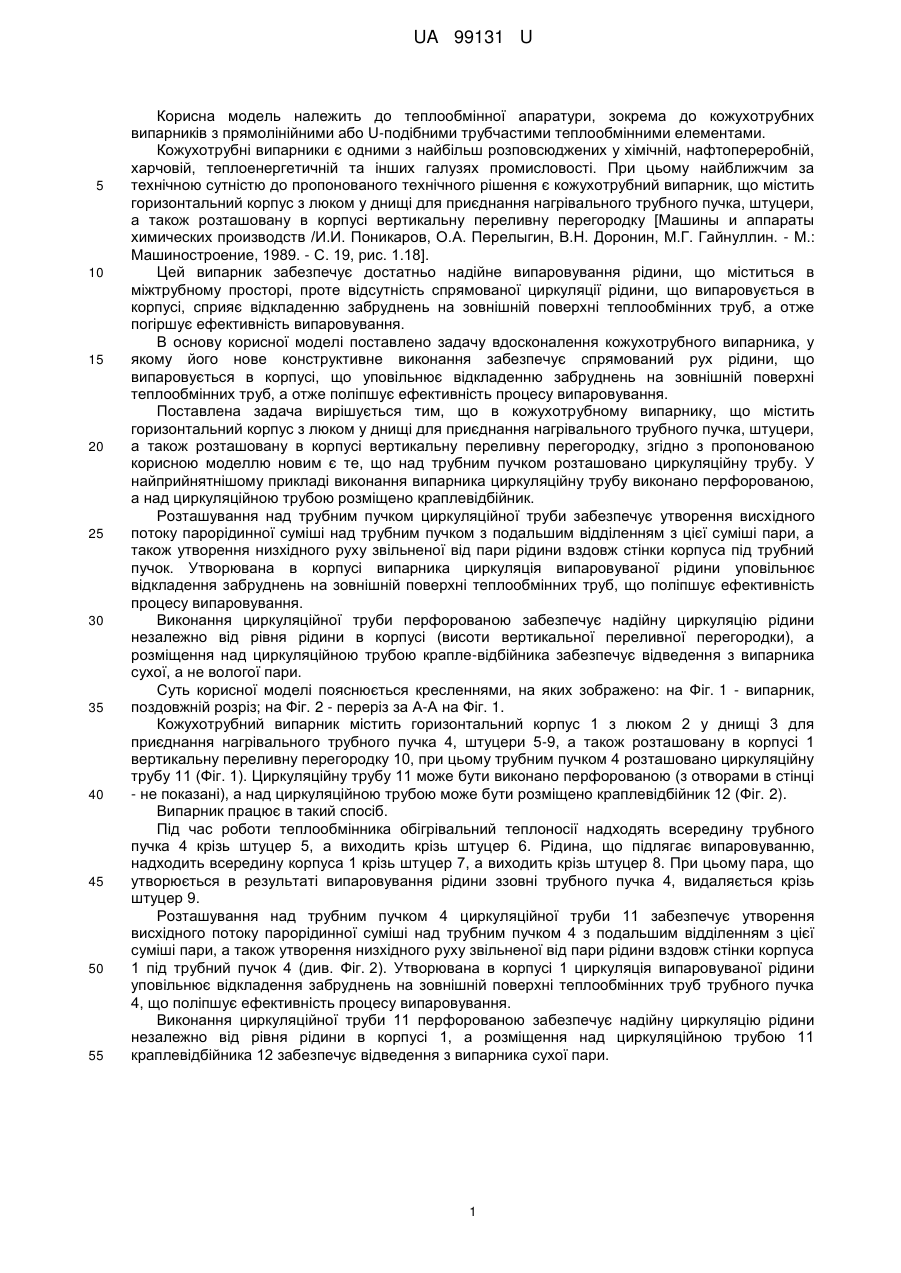

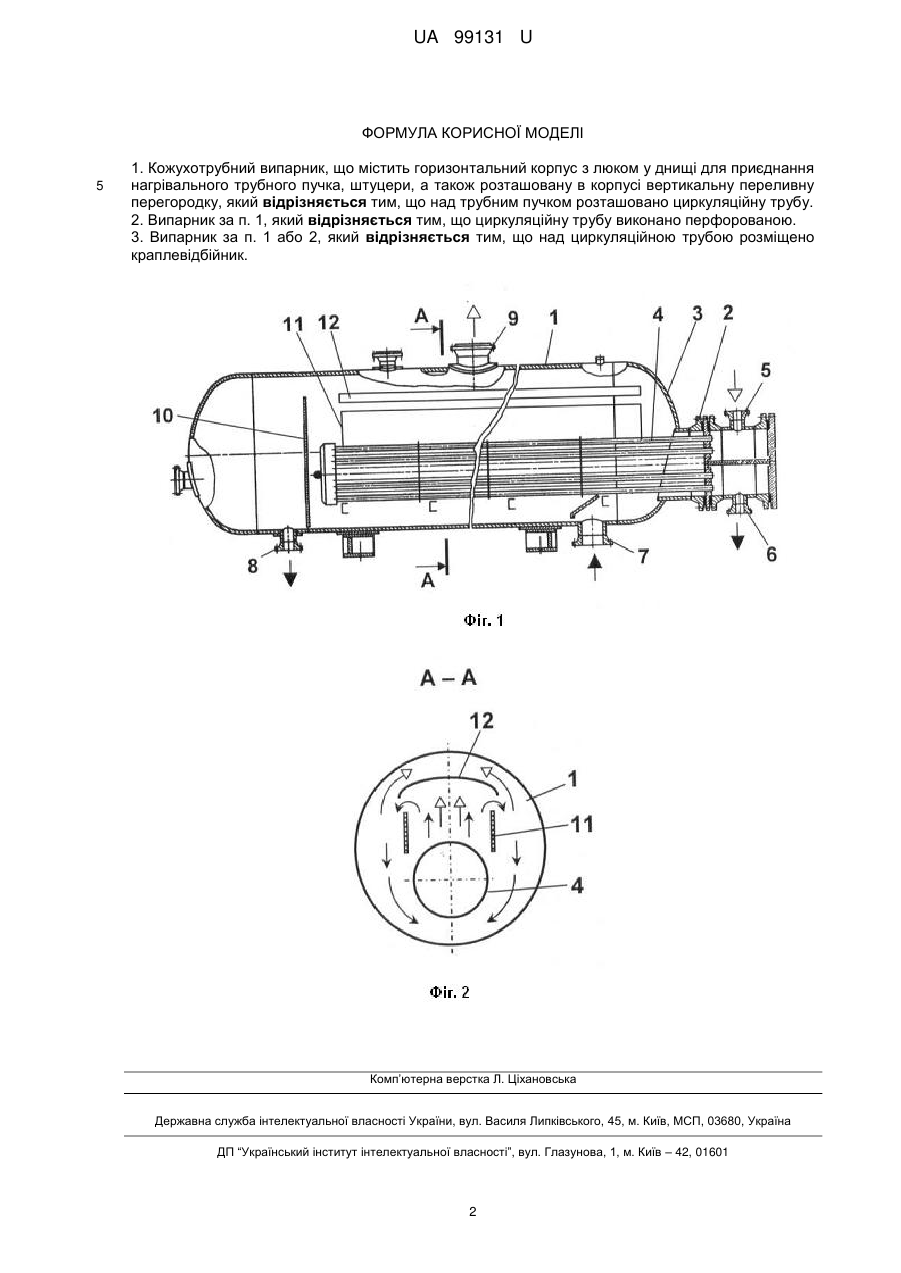

Реферат: Кожухотрубний випарник містить горизонтальний корпус з люком у днищі для приєднання нагрівального трубного пучка, штуцери, а також розташовану в корпусі вертикальну переливну перегородку. Над трубним пучком розташовано циркуляційну трубу. UA 99131 U (12) UA 99131 U UA 99131 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплообмінної апаратури, зокрема до кожухотрубних випарників з прямолінійними або U-подібними трубчастими теплообмінними елементами. Кожухотрубні випарники є одними з найбільш розповсюджених у хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною сутністю до пропонованого технічного рішення є кожухотрубний випарник, що містить горизонтальний корпус з люком у днищі для приєднання нагрівального трубного пучка, штуцери, а також розташовану в корпусі вертикальну переливну перегородку [Машины и аппараты химических производств /И.И. Поникаров, О.А. Перелыгин, В.Н. Доронин, М.Г. Гайнуллин. - М.: Машиностроение, 1989. - С. 19, рис. 1.18]. Цей випарник забезпечує достатньо надійне випаровування рідини, що міститься в міжтрубному просторі, проте відсутність спрямованої циркуляції рідини, що випаровується в корпусі, сприяє відкладенню забруднень на зовнішній поверхні теплообмінних труб, а отже погіршує ефективність випаровування. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного випарника, у якому його нове конструктивне виконання забезпечує спрямований рух рідини, що випаровується в корпусі, що уповільнює відкладенню забруднень на зовнішній поверхні теплообмінних труб, а отже поліпшує ефективність процесу випаровування. Поставлена задача вирішується тим, що в кожухотрубному випарнику, що містить горизонтальний корпус з люком у днищі для приєднання нагрівального трубного пучка, штуцери, а також розташовану в корпусі вертикальну переливну перегородку, згідно з пропонованою корисною моделлю новим є те, що над трубним пучком розташовано циркуляційну трубу. У найприйнятнішому прикладі виконання випарника циркуляційну трубу виконано перфорованою, а над циркуляційною трубою розміщено краплевідбійник. Розташування над трубним пучком циркуляційної труби забезпечує утворення висхідного потоку парорідинної суміші над трубним пучком з подальшим відділенням з цієї суміші пари, а також утворення низхідного руху звільненої від пари рідини вздовж стінки корпуса під трубний пучок. Утворювана в корпусі випарника циркуляція випаровуваної рідини уповільнює відкладення забруднень на зовнішній поверхні теплообмінних труб, що поліпшує ефективність процесу випаровування. Виконання циркуляційної труби перфорованою забезпечує надійну циркуляцію рідини незалежно від рівня рідини в корпусі (висоти вертикальної переливної перегородки), а розміщення над циркуляційною трубою крапле-відбійника забезпечує відведення з випарника сухої, а не вологої пари. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - випарник, поздовжній розріз; на Фіг. 2 - переріз за А-А на Фіг. 1. Кожухотрубний випарник містить горизонтальний корпус 1 з люком 2 у днищі 3 для приєднання нагрівального трубного пучка 4, штуцери 5-9, а також розташовану в корпусі 1 вертикальну переливну перегородку 10, при цьому трубним пучком 4 розташовано циркуляційну трубу 11 (Фіг. 1). Циркуляційну трубу 11 може бути виконано перфорованою (з отворами в стінці - не показані), а над циркуляційною трубою може бути розміщено краплевідбійник 12 (Фіг. 2). Випарник працює в такий спосіб. Під час роботи теплообмінника обігрівальний теплоносії надходять всередину трубного пучка 4 крізь штуцер 5, а виходить крізь штуцер 6. Рідина, що підлягає випаровуванню, надходить всередину корпуса 1 крізь штуцер 7, а виходить крізь штуцер 8. При цьому пара, що утворюється в результаті випаровування рідини ззовні трубного пучка 4, видаляється крізь штуцер 9. Розташування над трубним пучком 4 циркуляційної труби 11 забезпечує утворення висхідного потоку парорідинної суміші над трубним пучком 4 з подальшим відділенням з цієї суміші пари, а також утворення низхідного руху звільненої від пари рідини вздовж стінки корпуса 1 під трубний пучок 4 (див. Фіг. 2). Утворювана в корпусі 1 циркуляція випаровуваної рідини уповільнює відкладення забруднень на зовнішній поверхні теплообмінних труб трубного пучка 4, що поліпшує ефективність процесу випаровування. Виконання циркуляційної труби 11 перфорованою забезпечує надійну циркуляцію рідини незалежно від рівня рідини в корпусі 1, а розміщення над циркуляційною трубою 11 краплевідбійника 12 забезпечує відведення з випарника сухої пари. 1 UA 99131 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Кожухотрубний випарник, що містить горизонтальний корпус з люком у днищі для приєднання нагрівального трубного пучка, штуцери, а також розташовану в корпусі вертикальну переливну перегородку, який відрізняється тим, що над трубним пучком розташовано циркуляційну трубу. 2. Випарник за п. 1, який відрізняється тим, що циркуляційну трубу виконано перфорованою. 3. Випарник за п. 1 або 2, який відрізняється тим, що над циркуляційною трубою розміщено краплевідбійник. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
