Тарілчастий клапан доменної печі
Номер патенту: 99151
Опубліковано: 25.05.2015
Автори: Селегей Світлана Миколаївна, Селегей Андрій Миколайович
Формула / Реферат
Тарілчастий клапан доменної печі, який містить таріль, важіль та сідло, який відрізняється тим, що контактні поверхні сідла та тарелі виконані по кривим, що являють собою частину окружності, причому відношення радіусу контактної поверхні тарелі до радіусу контактної поверхні сідла складає 1,1:1,2, при цьому контактні поверхні сідла та тарелі знаходяться в межах зовнішньої сторони сідла та розташовані поза зоною потоку газу, змішаного з абразивними частками.
Текст

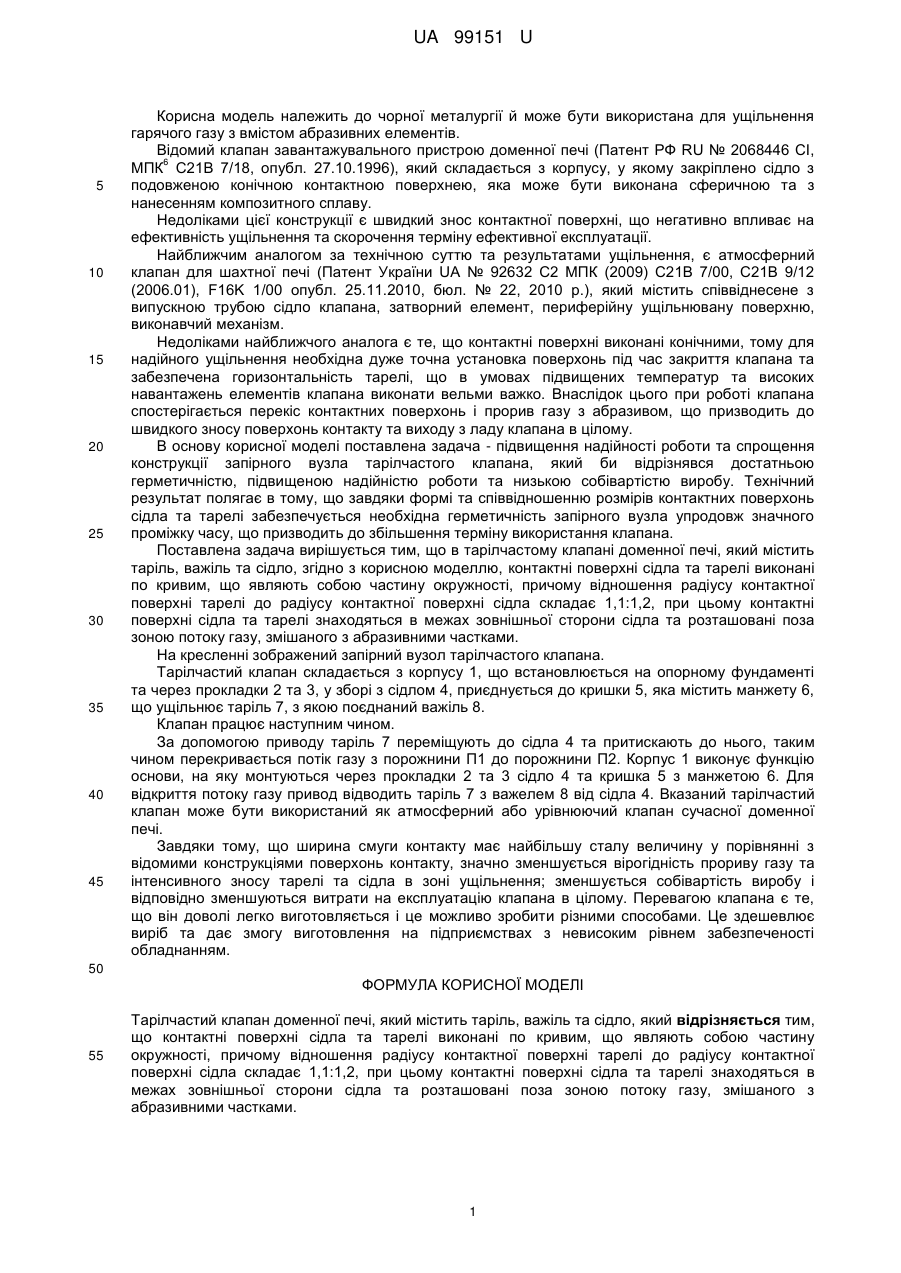

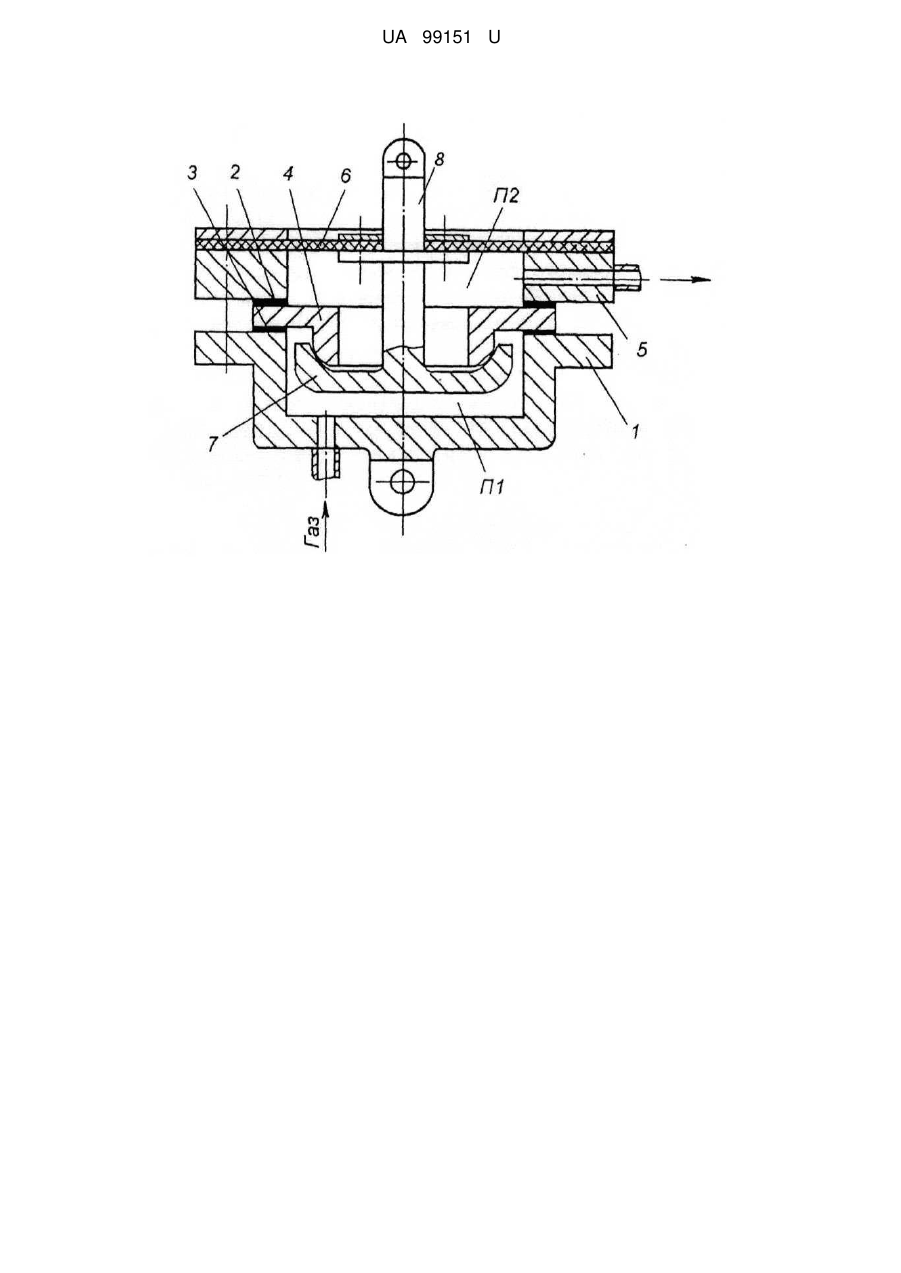

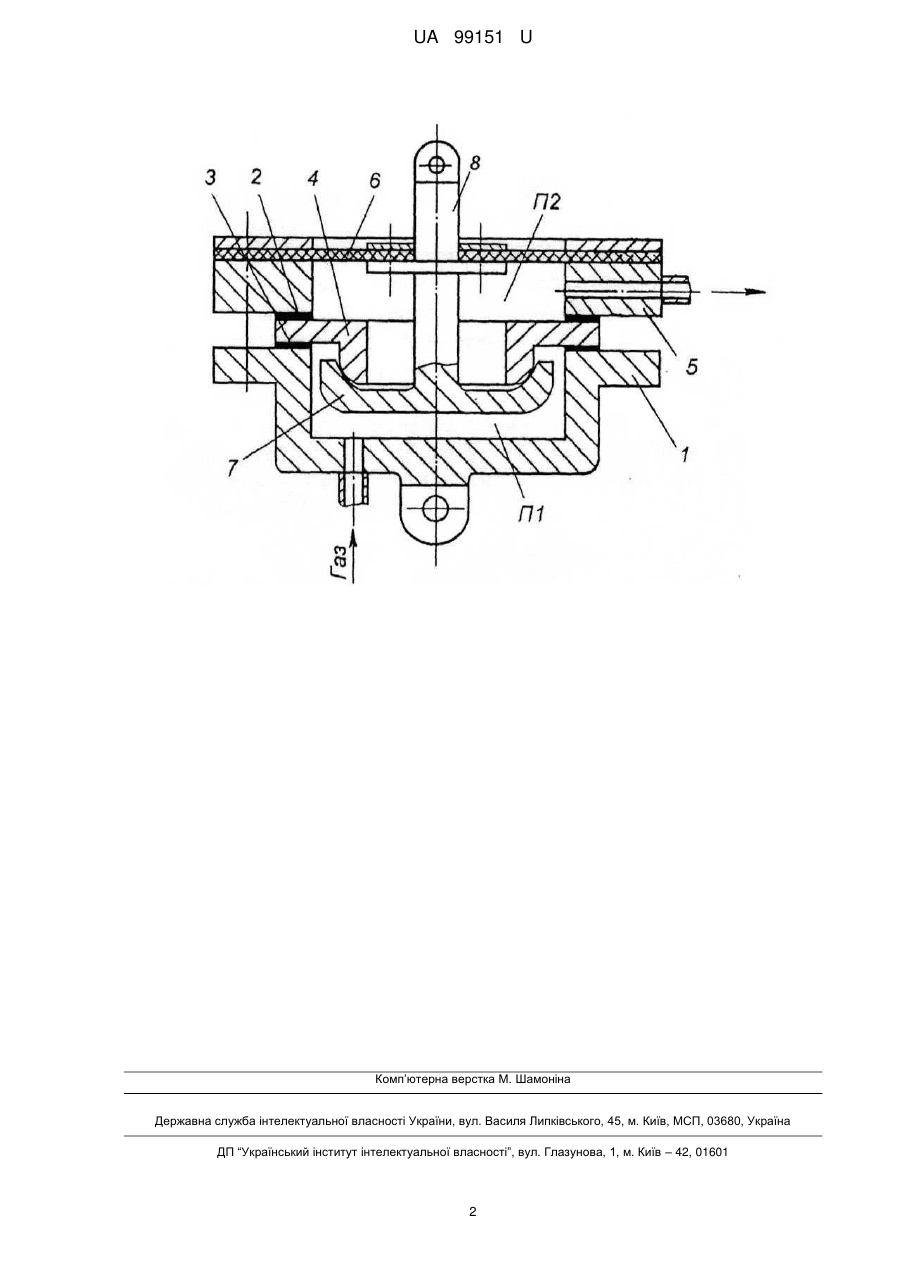

Реферат: Тарілчастий клапан доменної печі містить таріль, важіль та сідло. Контактні поверхні сідла та тарелі виконані по кривим, що являють собою частину окружності. Відношення радіусу контактної поверхні тарелі до радіусу контактної поверхні сідла складає 1,1:1,2, при цьому контактні поверхні сідла та тарелі знаходяться в межах зовнішньої сторони сідла та розташовані поза зоною потоку газу, змішаного з абразивними частками. UA 99151 U (54) ТАРІЛЧАСТИЙ КЛАПАН ДОМЕННОЇ ПЕЧІ UA 99151 U UA 99151 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до чорної металургії й може бути використана для ущільнення гарячого газу з вмістом абразивних елементів. Відомий клапан завантажувального пристрою доменної печі (Патент РФ RU № 2068446 СІ, 6 МПК С21В 7/18, опубл. 27.10.1996), який складається з корпусу, у якому закріплено сідло з подовженою конічною контактною поверхнею, яка може бути виконана сферичною та з нанесенням композитного сплаву. Недоліками цієї конструкції є швидкий знос контактної поверхні, що негативно впливає на ефективність ущільнення та скорочення терміну ефективної експлуатації. Найближчим аналогом за технічною суттю та результатами ущільнення, є атмосферний клапан для шахтної печі (Патент України UA № 92632 С2 МПК (2009) С21В 7/00, С21В 9/12 (2006.01), F16K 1/00 опубл. 25.11.2010, бюл. № 22, 2010 p.), який містить співвіднесене з випускною трубою сідло клапана, затворний елемент, периферійну ущільнювану поверхню, виконавчий механізм. Недоліками найближчого аналога є те, що контактні поверхні виконані конічними, тому для надійного ущільнення необхідна дуже точна установка поверхонь під час закриття клапана та забезпечена горизонтальність тарелі, що в умовах підвищених температур та високих навантажень елементів клапана виконати вельми важко. Внаслідок цього при роботі клапана спостерігається перекіс контактних поверхонь і прорив газу з абразивом, що призводить до швидкого зносу поверхонь контакту та виходу з ладу клапана в цілому. В основу корисної моделі поставлена задача - підвищення надійності роботи та спрощення конструкції запірного вузла тарілчастого клапана, який би відрізнявся достатньою герметичністю, підвищеною надійністю роботи та низькою собівартістю виробу. Технічний результат полягає в тому, що завдяки формі та співвідношенню розмірів контактних поверхонь сідла та тарелі забезпечується необхідна герметичність запірного вузла упродовж значного проміжку часу, що призводить до збільшення терміну використання клапана. Поставлена задача вирішується тим, що в тарілчастому клапані доменної печі, який містить таріль, важіль та сідло, згідно з корисною моделлю, контактні поверхні сідла та тарелі виконані по кривим, що являють собою частину окружності, причому відношення радіусу контактної поверхні тарелі до радіусу контактної поверхні сідла складає 1,1:1,2, при цьому контактні поверхні сідла та тарелі знаходяться в межах зовнішньої сторони сідла та розташовані поза зоною потоку газу, змішаного з абразивними частками. На кресленні зображений запірний вузол тарілчастого клапана. Тарілчастий клапан складається з корпусу 1, що встановлюється на опорному фундаменті та через прокладки 2 та 3, у зборі з сідлом 4, приєднується до кришки 5, яка містить манжету 6, що ущільнює таріль 7, з якою поєднаний важіль 8. Клапан працює наступним чином. За допомогою приводу таріль 7 переміщують до сідла 4 та притискають до нього, таким чином перекривається потік газу з порожнини П1 до порожнини П2. Корпус 1 виконує функцію основи, на яку монтуються через прокладки 2 та 3 сідло 4 та кришка 5 з манжетою 6. Для відкриття потоку газу привод відводить таріль 7 з важелем 8 від сідла 4. Вказаний тарілчастий клапан може бути використаний як атмосферний або урівнюючий клапан сучасної доменної печі. Завдяки тому, що ширина смуги контакту має найбільшу сталу величину у порівнянні з відомими конструкціями поверхонь контакту, значно зменшується вірогідність прориву газу та інтенсивного зносу тарелі та сідла в зоні ущільнення; зменшується собівартість виробу і відповідно зменшуються витрати на експлуатацію клапана в цілому. Перевагою клапана є те, що він доволі легко виготовляється і це можливо зробити різними способами. Це здешевлює виріб та дає змогу виготовлення на підприємствах з невисоким рівнем забезпеченості обладнанням. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Тарілчастий клапан доменної печі, який містить таріль, важіль та сідло, який відрізняється тим, що контактні поверхні сідла та тарелі виконані по кривим, що являють собою частину окружності, причомувідношення радіусу контактної поверхні тарелі до радіусу контактної поверхні сідла складає 1,1:1,2, при цьому контактні поверхні сідла та тарелі знаходяться в межах зовнішньої сторони сідла та розташовані поза зоною потоку газу, змішаного з абразивними частками. 1 UA 99151 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюSelehei Svitlana Mykolaivna, Selehei Andrii Mykolaiovych
Автори російськоюСелегей Светлана Николаевна, Селегей Андрей Николаевич
МПК / Мітки
МПК: F16K 1/00, C21B 7/00, C21B 9/12
Мітки: тарілчастий, доменної, печі, клапан
