Конструкція бактерицидної лампи

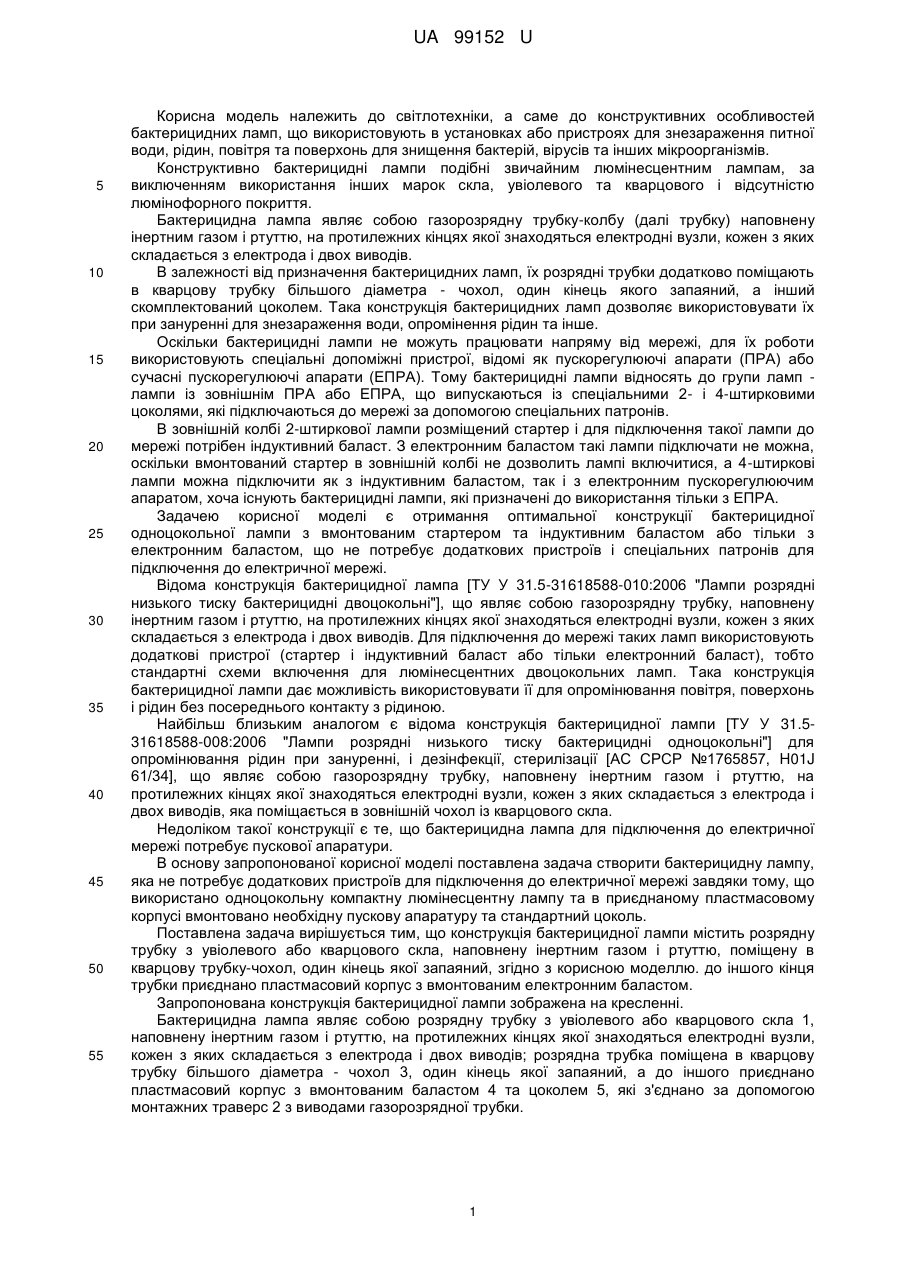

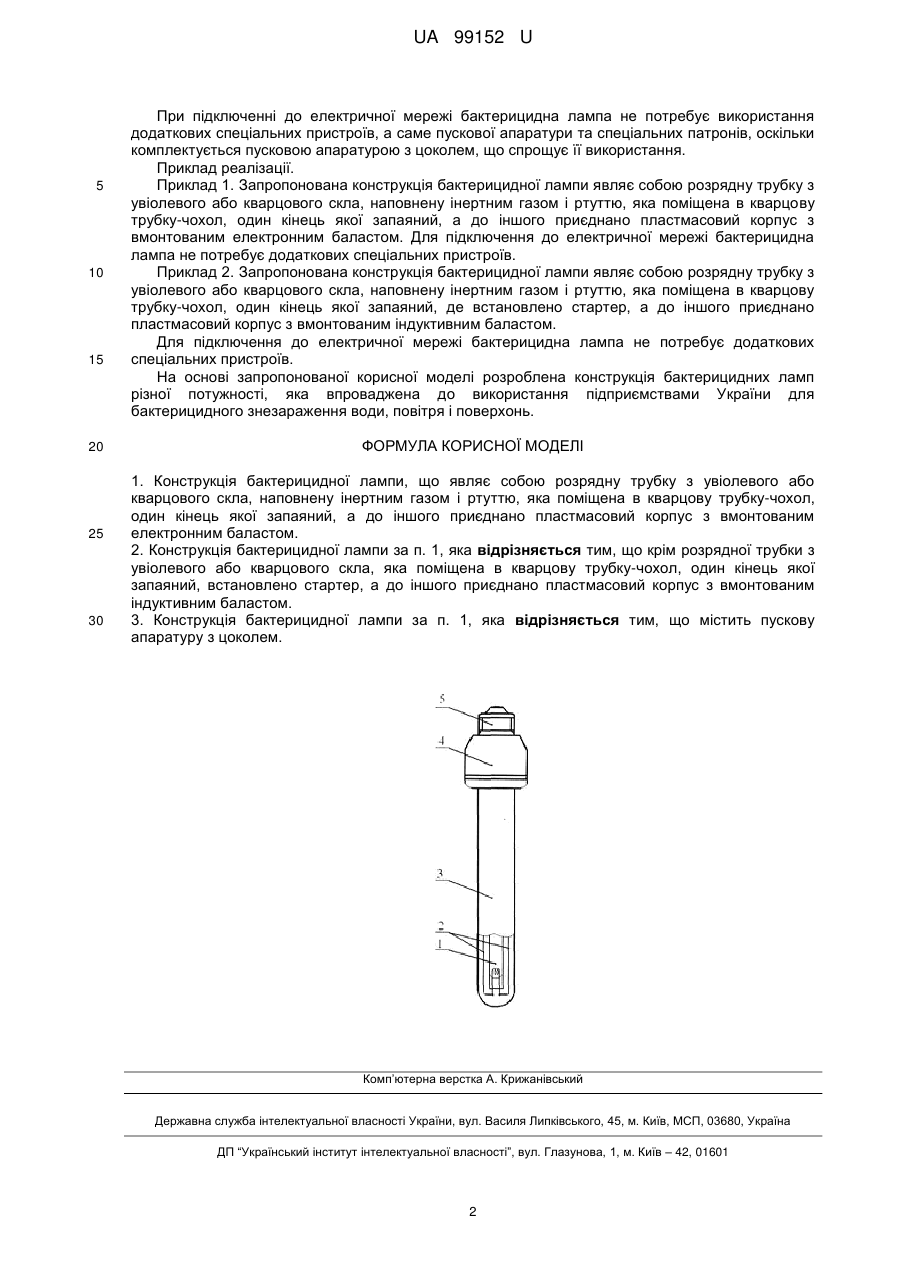

Реферат: UA 99152 U UA 99152 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до світлотехніки, а саме до конструктивних особливостей бактерицидних ламп, що використовують в установках або пристроях для знезараження питної води, рідин, повітря та поверхонь для знищення бактерій, вірусів та інших мікроорганізмів. Конструктивно бактерицидні лампи подібні звичайним люмінесцентним лампам, за виключенням використання інших марок скла, увіолевого та кварцового і відсутністю люмінофорного покриття. Бактерицидна лампа являє собою газорозрядну трубку-колбу (далі трубку) наповнену інертним газом і ртуттю, на протилежних кінцях якої знаходяться електродні вузли, кожен з яких складається з електрода і двох виводів. В залежності від призначення бактерицидних ламп, їх розрядні трубки додатково поміщають в кварцову трубку більшого діаметра - чохол, один кінець якого запаяний, а інший скомплектований цоколем. Така конструкція бактерицидних ламп дозволяє використовувати їх при зануренні для знезараження води, опромінення рідин та інше. Оскільки бактерицидні лампи не можуть працювати напряму від мережі, для їх роботи використовують спеціальні допоміжні пристрої, відомі як пускорегулюючі апарати (ПРА) або сучасні пускорегулюючі апарати (ЕПРА). Тому бактерицидні лампи відносять до групи ламп лампи із зовнішнім ПРА або ЕПРА, що випускаються із спеціальними 2- і 4-штирковими цоколями, які підключаються до мережі за допомогою спеціальних патронів. В зовнішній колбі 2-штиркової лампи розміщений стартер і для підключення такої лампи до мережі потрібен індуктивний баласт. З електронним баластом такі лампи підключати не можна, оскільки вмонтований стартер в зовнішній колбі не дозволить лампі включитися, а 4-штиркові лампи можна підключити як з індуктивним баластом, так і з електронним пускорегулюючим апаратом, хоча існують бактерицидні лампи, які призначені до використання тільки з ЕПРА. Задачею корисної моделі є отримання оптимальної конструкції бактерицидної одноцокольної лампи з вмонтованим стартером та індуктивним баластом або тільки з електронним баластом, що не потребує додаткових пристроїв і спеціальних патронів для підключення до електричної мережі. Відома конструкція бактерицидної лампа [ТУ У 31.5-31618588-010:2006 "Лампи розрядні низького тиску бактерицидні двоцокольні"], що являє собою газорозрядну трубку, наповнену інертним газом і ртуттю, на протилежних кінцях якої знаходяться електродні вузли, кожен з яких складається з електрода і двох виводів. Для підключення до мережі таких ламп використовують додаткові пристрої (стартер і індуктивний баласт або тільки електронний баласт), тобто стандартні схеми включення для люмінесцентних двоцокольних ламп. Така конструкція бактерицидної лампи дає можливість використовувати її для опромінювання повітря, поверхонь і рідин без посереднього контакту з рідиною. Найбільш близьким аналогом є відома конструкція бактерицидної лампи [ТУ У 31.531618588-008:2006 "Лампи розрядні низького тиску бактерицидні одноцокольні"] для опромінювання рідин при зануренні, і дезінфекції, стерилізації [АС СРСР №1765857, H01J 61/34], що являє собою газорозрядну трубку, наповнену інертним газом і ртуттю, на протилежних кінцях якої знаходяться електродні вузли, кожен з яких складається з електрода і двох виводів, яка поміщається в зовнішній чохол із кварцового скла. Недоліком такої конструкції є те, що бактерицидна лампа для підключення до електричної мережі потребує пускової апаратури. В основу запропонованої корисної моделі поставлена задача створити бактерицидну лампу, яка не потребує додаткових пристроїв для підключення до електричної мережі завдяки тому, що використано одноцокольну компактну люмінесцентну лампу та в приєднаному пластмасовому корпусі вмонтовано необхідну пускову апаратуру та стандартний цоколь. Поставлена задача вирішується тим, що конструкція бактерицидної лампи містить розрядну трубку з увіолевого або кварцового скла, наповнену інертним газом і ртуттю, поміщену в кварцову трубку-чохол, один кінець якої запаяний, згідно з корисною моделлю. до іншого кінця трубки приєднано пластмасовий корпус з вмонтованим електронним баластом. Запропонована конструкція бактерицидної лампи зображена на кресленні. Бактерицидна лампа являє собою розрядну трубку з увіолевого або кварцового скла 1, наповнену інертним газом і ртуттю, на протилежних кінцях якої знаходяться електродні вузли, кожен з яких складається з електрода і двох виводів; розрядна трубка поміщена в кварцову трубку більшого діаметра - чохол 3, один кінець якої запаяний, а до іншого приєднано пластмасовий корпус з вмонтованим баластом 4 та цоколем 5, які з'єднано за допомогою монтажних траверс 2 з виводами газорозрядної трубки. 1 UA 99152 U 5 10 15 20 25 30 При підключенні до електричної мережі бактерицидна лампа не потребує використання додаткових спеціальних пристроїв, а саме пускової апаратури та спеціальних патронів, оскільки комплектується пусковою апаратурою з цоколем, що спрощує її використання. Приклад реалізації. Приклад 1. Запропонована конструкція бактерицидної лампи являє собою розрядну трубку з увіолевого або кварцового скла, наповнену інертним газом і ртуттю, яка поміщена в кварцову трубку-чохол, один кінець якої запаяний, а до іншого приєднано пластмасовий корпус з вмонтованим електронним баластом. Для підключення до електричної мережі бактерицидна лампа не потребує додаткових спеціальних пристроїв. Приклад 2. Запропонована конструкція бактерицидної лампи являє собою розрядну трубку з увіолевого або кварцового скла, наповнену інертним газом і ртуттю, яка поміщена в кварцову трубку-чохол, один кінець якої запаяний, де встановлено стартер, а до іншого приєднано пластмасовий корпус з вмонтованим індуктивним баластом. Для підключення до електричної мережі бактерицидна лампа не потребує додаткових спеціальних пристроїв. На основі запропонованої корисної моделі розроблена конструкція бактерицидних ламп різної потужності, яка впроваджена до використання підприємствами України для бактерицидного знезараження води, повітря і поверхонь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Конструкція бактерицидної лампи, що являє собою розрядну трубку з увіолевого або кварцового скла, наповнену інертним газом і ртуттю, яка поміщена в кварцову трубку-чохол, один кінець якої запаяний, а до іншого приєднано пластмасовий корпус з вмонтованим електронним баластом. 2. Конструкція бактерицидної лампи за п. 1, яка відрізняється тим, що крім розрядної трубки з увіолевого або кварцового скла, яка поміщена в кварцову трубку-чохол, один кінець якої запаяний, встановлено стартер, а до іншого приєднано пластмасовий корпус з вмонтованим індуктивним баластом. 3. Конструкція бактерицидної лампи за п. 1, яка відрізняється тим, що містить пускову апаратуру з цоколем. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
