Гідророзподільник

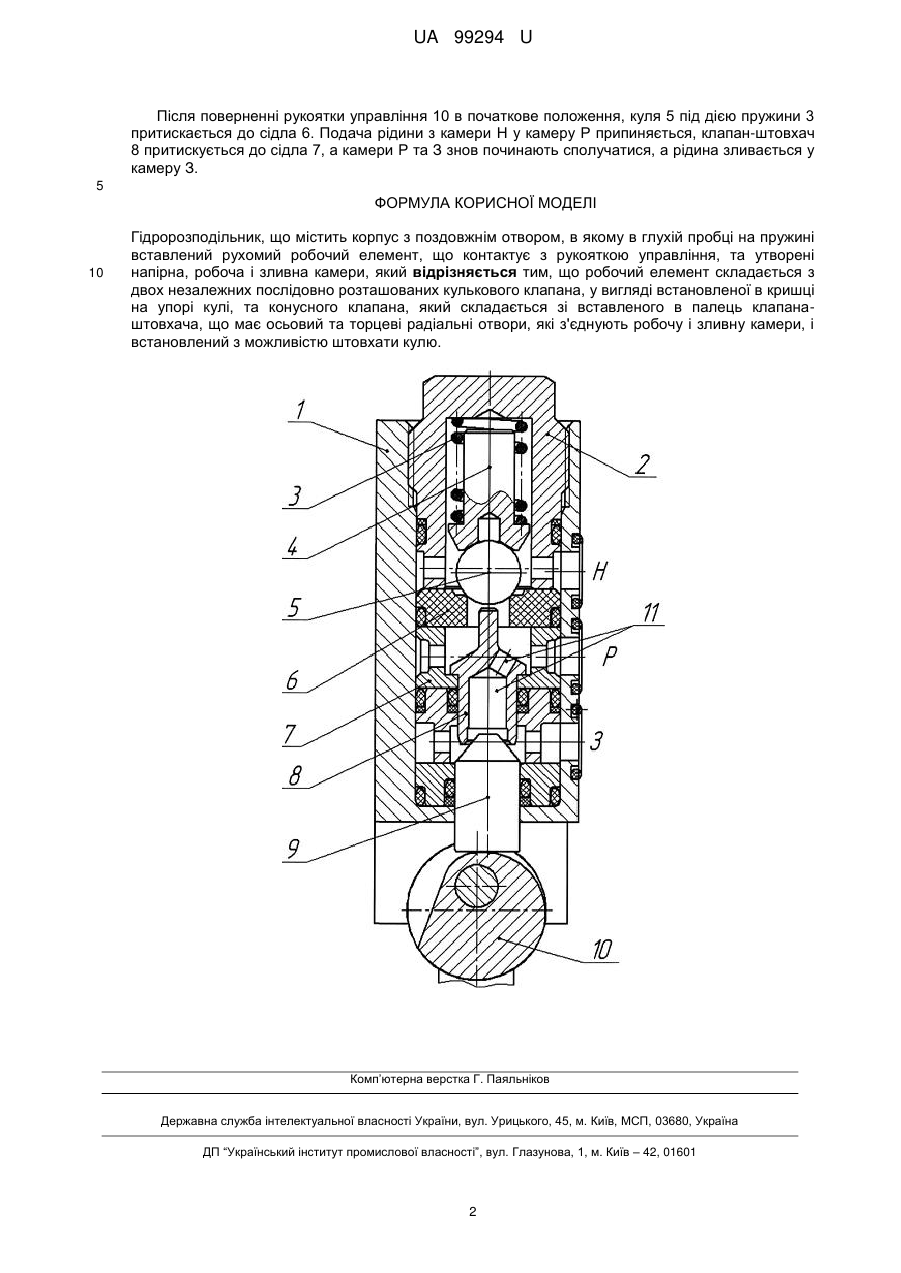

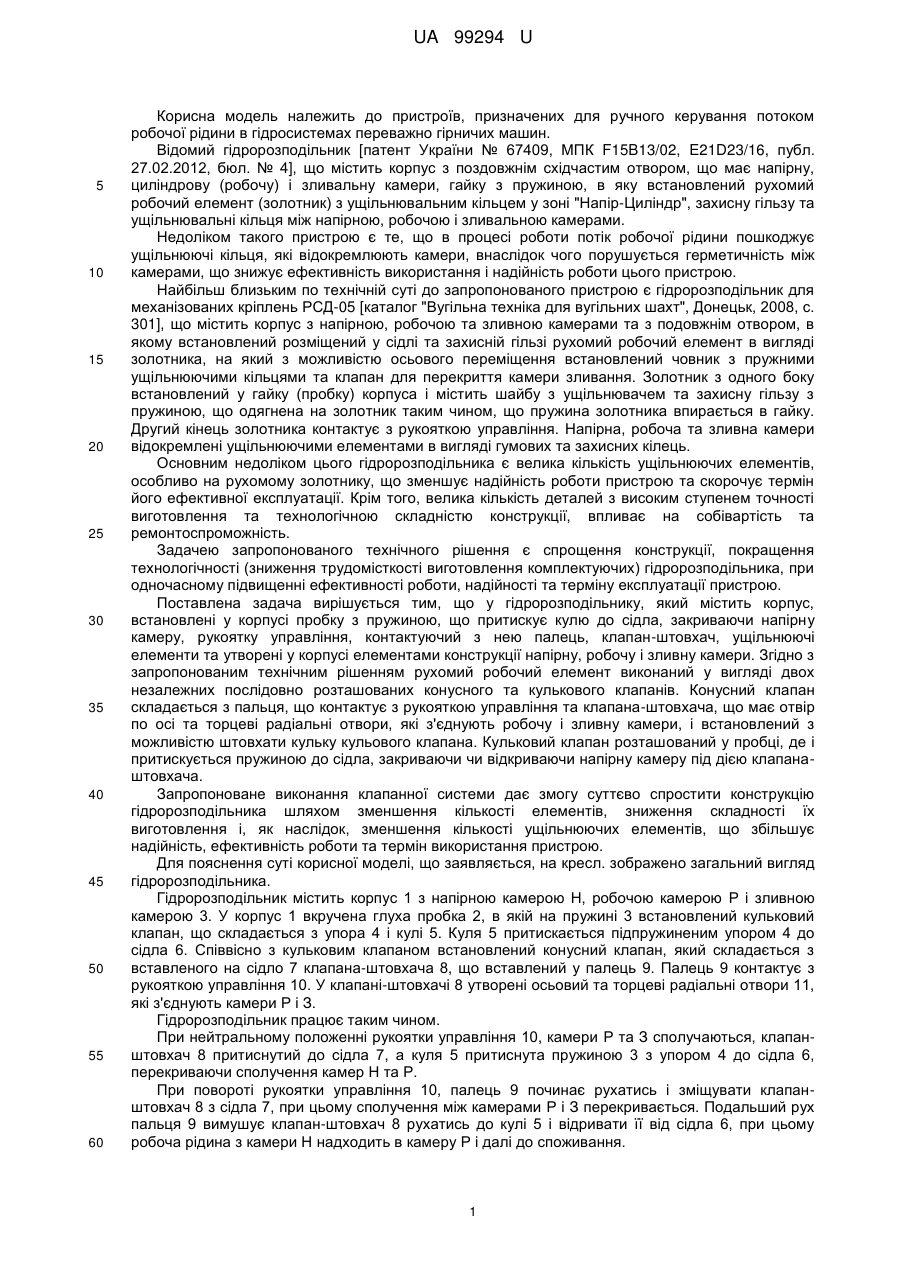

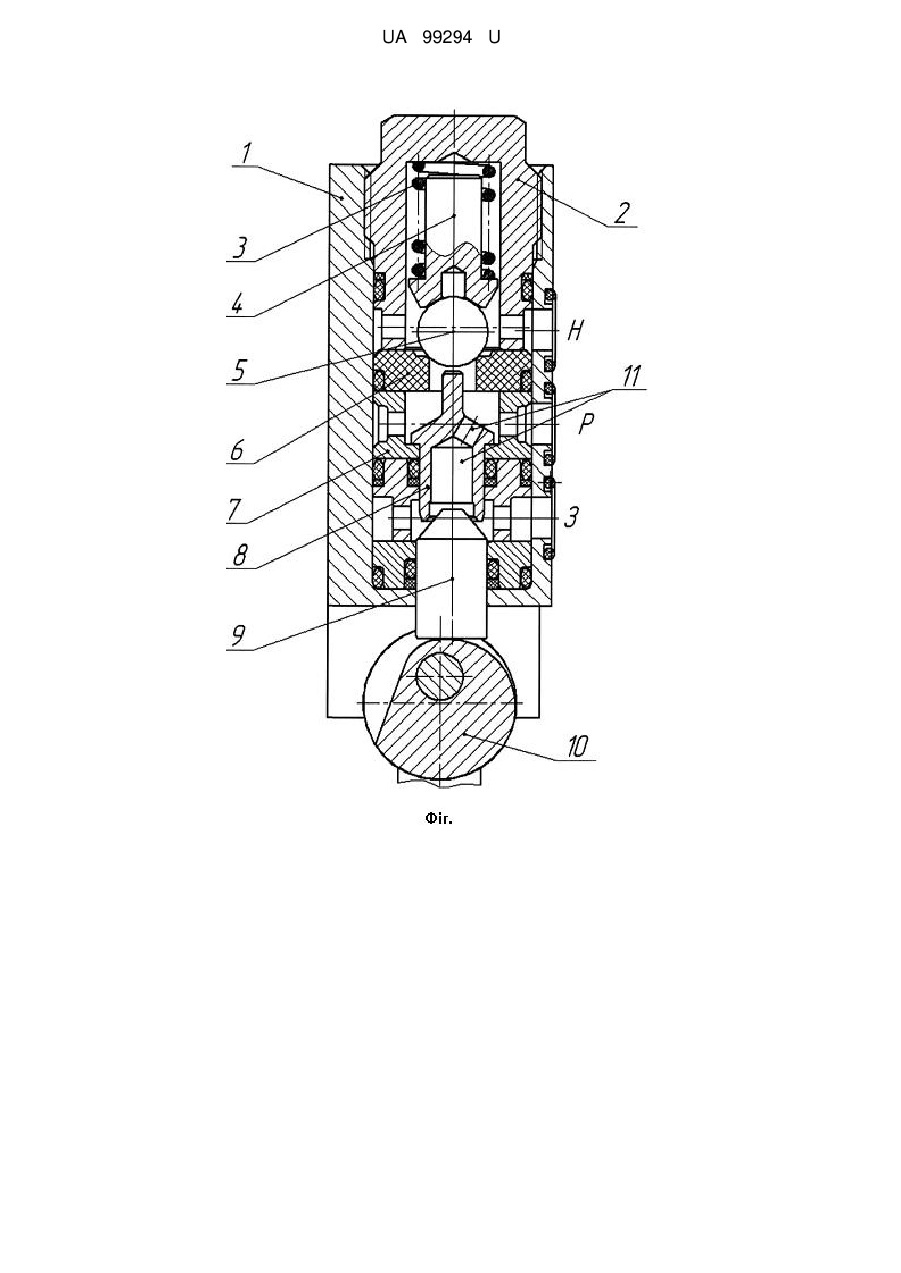

Реферат: Гідророзподільник містить корпус з поздовжнім отвором, в якому в глухій пробці на пружині вставлений рухомий робочий елемент, що контактує з рукояткою управління, та утворені напірна, робоча і зливна камери. Робочий елемент складається з двох незалежних послідовно розташованих кулькового клапана, в вигляді встановленої в кришці на упорі кулі, та конусного клапана, який складається зі вставленого в палець клапана-штовхача, що має осьовий та торцеві радіальні отвори, які з'єднують робочу і зливну камери, і встановлений з можливістю штовхати кулю. UA 99294 U (54) ГІДРОРОЗПОДІЛЬНИК UA 99294 U UA 99294 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, призначених для ручного керування потоком робочої рідини в гідросистемах переважно гірничих машин. Відомий гідророзподільник [патент України № 67409, МПК F15B13/02, E21D23/16, публ. 27.02.2012, бюл. № 4], що містить корпус з поздовжнім східчастим отвором, що має напірну, циліндрову (робочу) і зливальну камери, гайку з пружиною, в яку встановлений рухомий робочий елемент (золотник) з ущільнювальним кільцем у зоні "Напір-Циліндр", захисну гільзу та ущільнювальні кільця між напірною, робочою і зливальною камерами. Недоліком такого пристрою є те, що в процесі роботи потік робочої рідини пошкоджує ущільнюючі кільця, які відокремлюють камери, внаслідок чого порушується герметичність між камерами, що знижує ефективність використання і надійність роботи цього пристрою. Найбільш близьким по технічній суті до запропонованого пристрою є гідророзподільник для механізованих кріплень РСД-05 [каталог "Вугільна техніка для вугільних шахт", Донецьк, 2008, с. 301], що містить корпус з напірною, робочою та зливною камерами та з подовжнім отвором, в якому встановлений розміщений у сідлі та захисній гільзі рухомий робочий елемент в вигляді золотника, на який з можливістю осьового переміщення встановлений човник з пружними ущільнюючими кільцями та клапан для перекриття камери зливання. Золотник з одного боку встановлений у гайку (пробку) корпуса і містить шайбу з ущільнювачем та захисну гільзу з пружиною, що одягнена на золотник таким чином, що пружина золотника впирається в гайку. Другий кінець золотника контактує з рукояткою управління. Напірна, робоча та зливна камери відокремлені ущільнюючими елементами в вигляді гумових та захисних кілець. Основним недоліком цього гідророзподільника є велика кількість ущільнюючих елементів, особливо на рухомому золотнику, що зменшує надійність роботи пристрою та скорочує термін його ефективної експлуатації. Крім того, велика кількість деталей з високим ступенем точності виготовлення та технологічною складністю конструкції, впливає на собівартість та ремонтоспроможність. Задачею запропонованого технічного рішення є спрощення конструкції, покращення технологічності (зниження трудомісткості виготовлення комплектуючих) гідророзподільника, при одночасному підвищенні ефективності роботи, надійності та терміну експлуатації пристрою. Поставлена задача вирішується тим, що у гідророзподільнику, який містить корпус, встановлені у корпусі пробку з пружиною, що притискує кулю до сідла, закриваючи напірну камеру, рукоятку управління, контактуючий з нею палець, клапан-штовхач, ущільнюючі елементи та утворені у корпусі елементами конструкції напірну, робочу і зливну камери. Згідно з запропонованим технічним рішенням рухомий робочий елемент виконаний у вигляді двох незалежних послідовно розташованих конусного та кулькового клапанів. Конусний клапан складається з пальця, що контактує з рукояткою управління та клапана-штовхача, що має отвір по осі та торцеві радіальні отвори, які з'єднують робочу і зливну камери, і встановлений з можливістю штовхати кульку кульового клапана. Кульковий клапан розташований у пробці, де і притискується пружиною до сідла, закриваючи чи відкриваючи напірну камеру під дією клапанаштовхача. Запропоноване виконання клапанної системи дає змогу суттєво спростити конструкцію гідророзподільника шляхом зменшення кількості елементів, зниження складності їх виготовлення і, як наслідок, зменшення кількості ущільнюючих елементів, що збільшує надійність, ефективність роботи та термін використання пристрою. Для пояснення суті корисної моделі, що заявляється, на кресл. зображено загальний вигляд гідророзподільника. Гідророзподільник містить корпус 1 з напірною камерою Н, робочою камерою Ρ і зливною камерою 3. У корпус 1 вкручена глуха пробка 2, в якій на пружині 3 встановлений кульковий клапан, що складається з упора 4 і кулі 5. Куля 5 притискається підпружиненим упором 4 до сідла 6. Співвісно з кульковим клапаном встановлений конусний клапан, який складається з вставленого на сідло 7 клапана-штовхача 8, що вставлений у палець 9. Палець 9 контактує з рукояткою управління 10. У клапані-штовхачі 8 утворені осьовий та торцеві радіальні отвори 11, які з'єднують камери Ρ і З. Гідророзподільник працює таким чином. При нейтральному положенні рукоятки управління 10, камери Ρ та З сполучаються, клапанштовхач 8 притиснутий до сідла 7, а куля 5 притиснута пружиною 3 з упором 4 до сідла 6, перекриваючи сполучення камер Η та Р. При повороті рукоятки управління 10, палець 9 починає рухатись і зміщувати клапанштовхач 8 з сідла 7, при цьому сполучення між камерами Ρ і З перекривається. Подальший рух пальця 9 вимушує клапан-штовхач 8 рухатись до кулі 5 і відривати її від сідла 6, при цьому робоча рідина з камери Η надходить в камеру Ρ і далі до споживання. 1 UA 99294 U Після поверненні рукоятки управління 10 в початкове положення, куля 5 під дією пружини 3 притискається до сідла 6. Подача рідини з камери Η у камеру Ρ припиняється, клапан-штовхач 8 притискується до сідла 7, а камери Ρ та З знов починають сполучатися, а рідина зливається у камеру З. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Гідророзподільник, що містить корпус з поздовжнім отвором, в якому в глухій пробці на пружині вставлений рухомий робочий елемент, що контактує з рукояткою управління, та утворені напірна, робоча і зливна камери, який відрізняється тим, що робочий елемент складається з двох незалежних послідовно розташованих кулькового клапана, у вигляді встановленої в кришці на упорі кулі, та конусного клапана, який складається зі вставленого в палець клапанаштовхача, що має осьовий та торцеві радіальні отвори, які з'єднують робочу і зливну камери, і встановлений з можливістю штовхати кулю. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
