Редуктор газовий

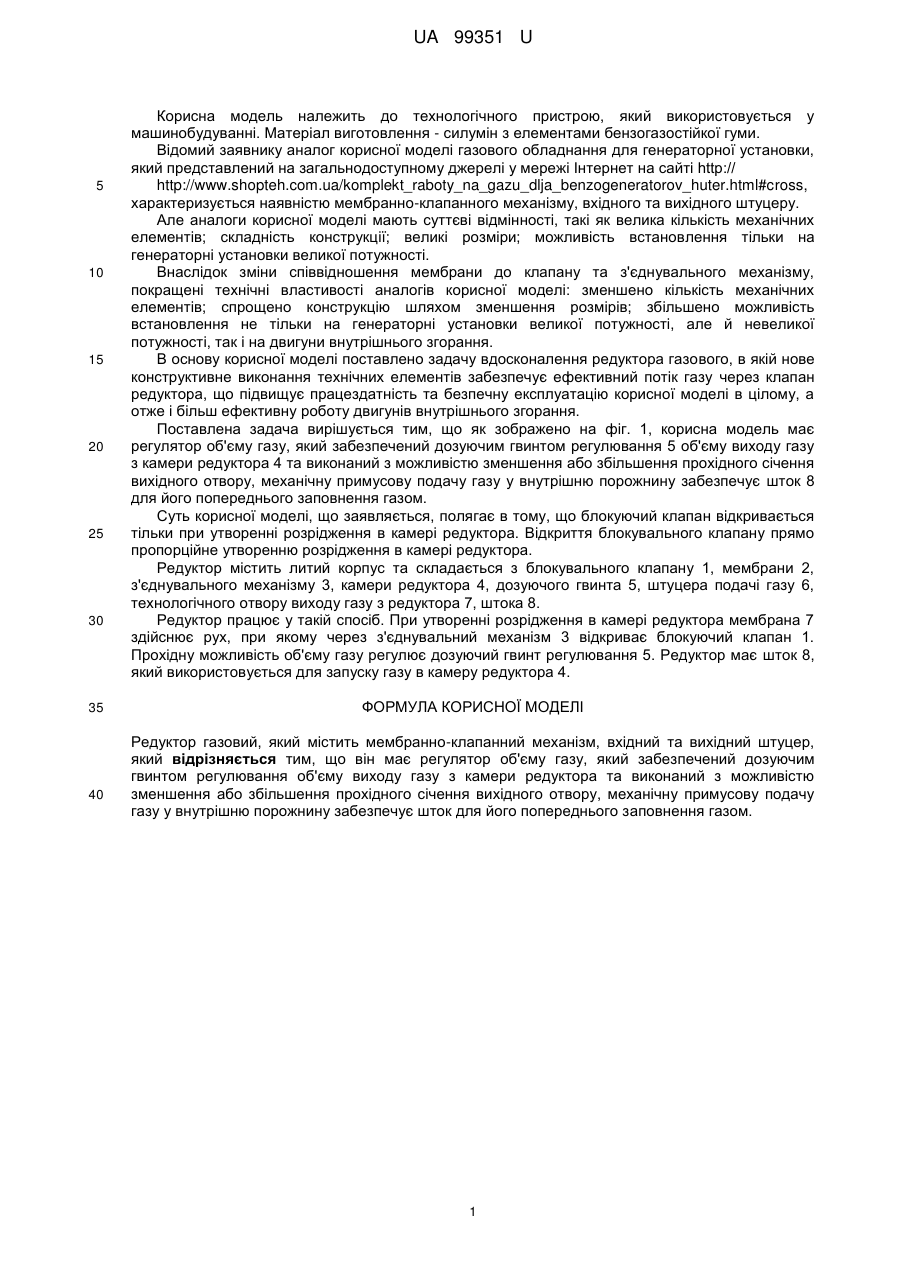

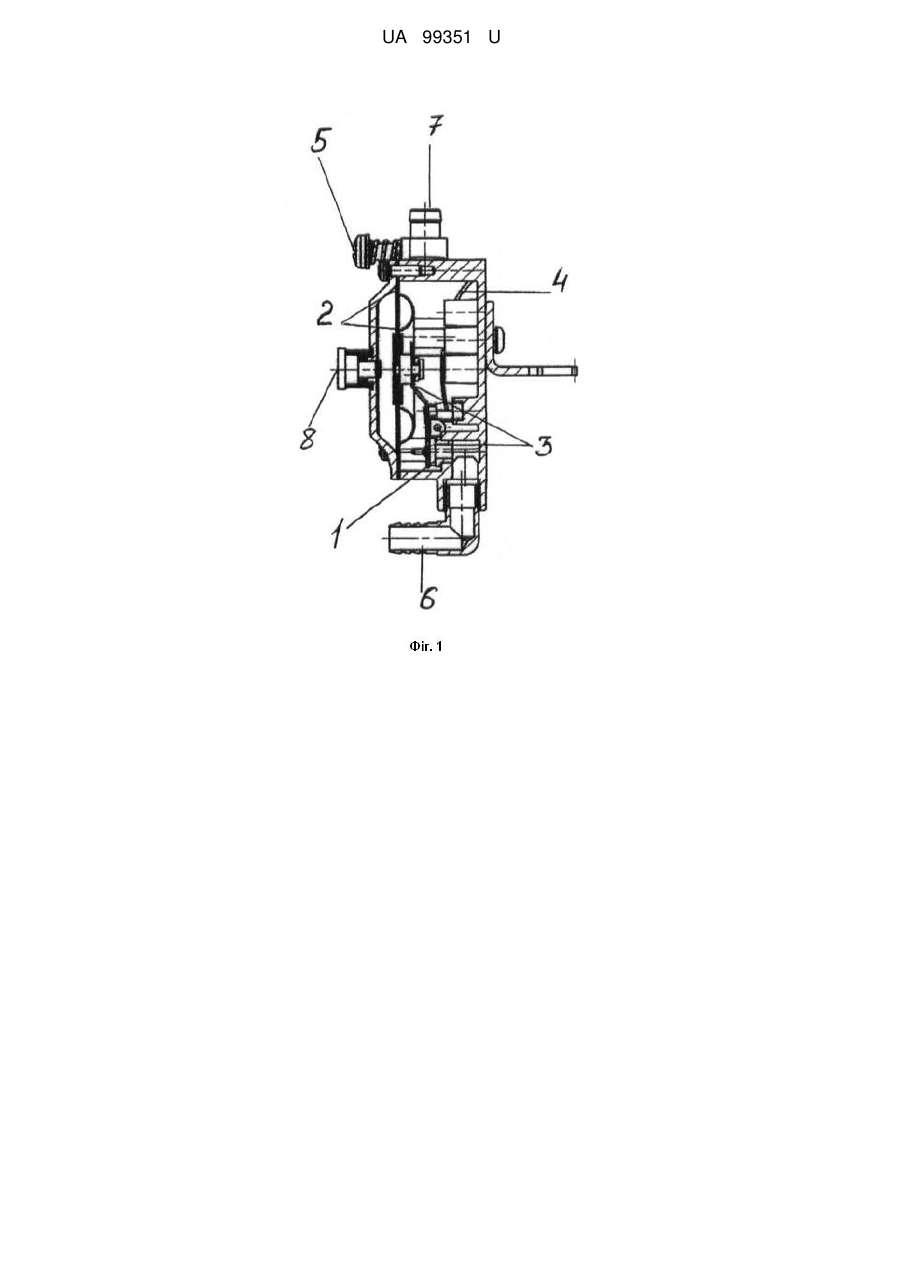

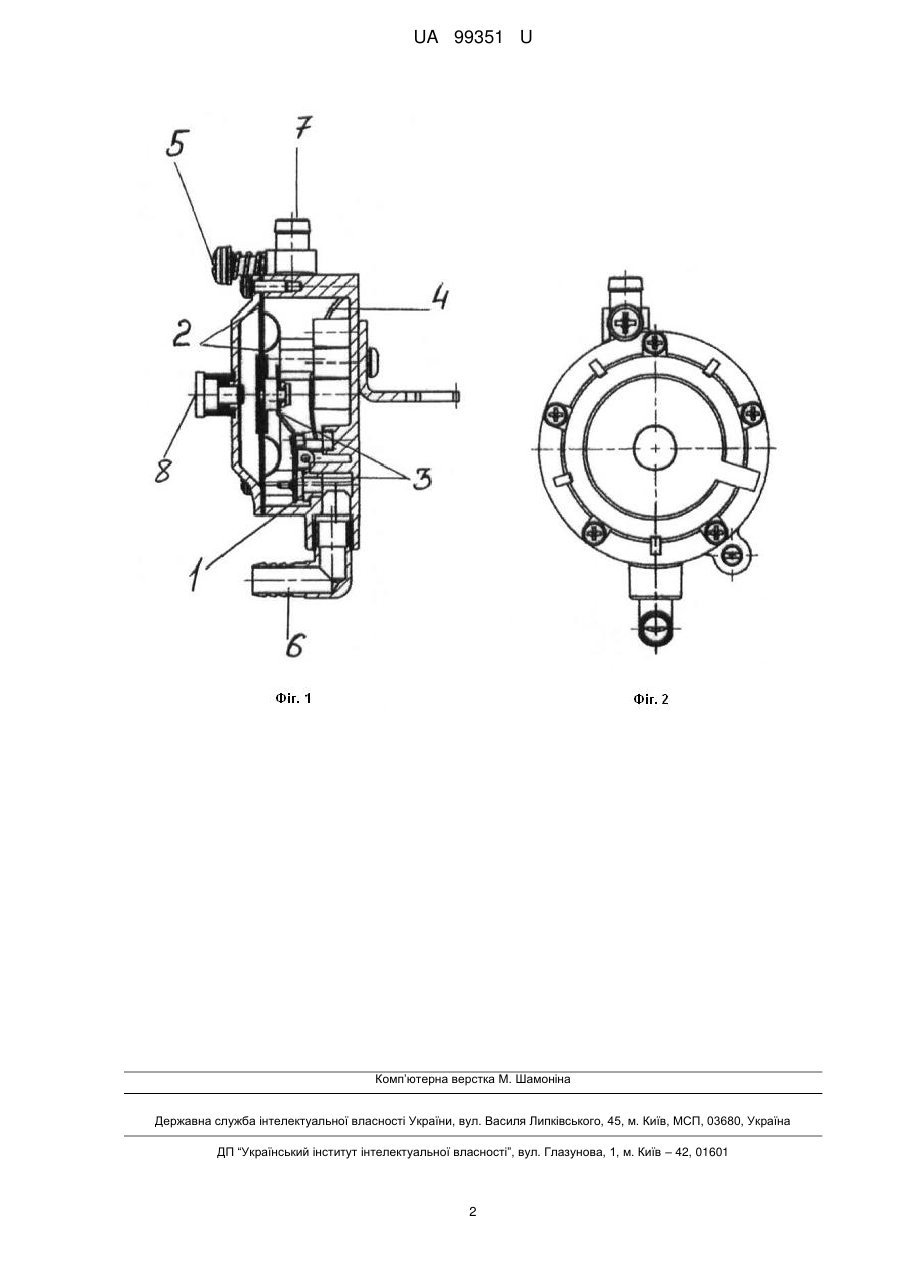

Реферат: UA 99351 U UA 99351 U 5 10 15 20 25 30 35 40 Корисна модель належить до технологічного пристрою, який використовується у машинобудуванні. Матеріал виготовлення - силумін з елементами бензогазостійкої гуми. Відомий заявнику аналог корисної моделі газового обладнання для генераторної установки, який представлений на загальнодоступному джерелі у мережі Інтернет на сайті http:// http://www.shopteh.com.ua/komplekt_raboty_na_gazu_dlja_benzogeneratorov_huter.html#cross, характеризується наявністю мембранно-клапанного механізму, вхідного та вихідного штуцеру. Але аналоги корисної моделі мають суттєві відмінності, такі як велика кількість механічних елементів; складність конструкції; великі розміри; можливість встановлення тільки на генераторні установки великої потужності. Внаслідок зміни співвідношення мембрани до клапану та з'єднувального механізму, покращені технічні властивості аналогів корисної моделі: зменшено кількість механічних елементів; спрощено конструкцію шляхом зменшення розмірів; збільшено можливість встановлення не тільки на генераторні установки великої потужності, але й невеликої потужності, так і на двигуни внутрішнього згорання. В основу корисної моделі поставлено задачу вдосконалення редуктора газового, в якій нове конструктивне виконання технічних елементів забезпечує ефективний потік газу через клапан редуктора, що підвищує працездатність та безпечну експлуатацію корисної моделі в цілому, а отже і більш ефективну роботу двигунів внутрішнього згорання. Поставлена задача вирішується тим, що як зображено на фіг. 1, корисна модель має регулятор об'єму газу, який забезпечений дозуючим гвинтом регулювання 5 об'єму виходу газу з камери редуктора 4 та виконаний з можливістю зменшення або збільшення прохідного січення вихідного отвору, механічну примусову подачу газу у внутрішню порожнину забезпечує шток 8 для його попереднього заповнення газом. Суть корисної моделі, що заявляється, полягає в тому, що блокуючий клапан відкривається тільки при утворенні розрідження в камері редуктора. Відкриття блокувального клапану прямо пропорційне утворенню розрідження в камері редуктора. Редуктор містить литий корпус та складається з блокувального клапану 1, мембрани 2, з'єднувального механізму 3, камери редуктора 4, дозуючого гвинта 5, штуцера подачі газу 6, технологічного отвору виходу газу з редуктора 7, штока 8. Редуктор працює у такій спосіб. При утворенні розрідження в камері редуктора мембрана 7 здійснює рух, при якому через з'єднувальний механізм 3 відкриває блокуючий клапан 1. Прохідну можливість об'єму газу регулює дозуючий гвинт регулювання 5. Редуктор має шток 8, який використовується для запуску газу в камеру редуктора 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Редуктор газовий, який містить мембранно-клапанний механізм, вхідний та вихідний штуцер, який відрізняється тим, що він має регулятор об'єму газу, який забезпечений дозуючим гвинтом регулювання об'єму виходу газу з камери редуктора та виконаний з можливістю зменшення або збільшення прохідного січення вихідного отвору, механічну примусову подачу газу у внутрішню порожнину забезпечує шток для його попереднього заповнення газом. 1 UA 99351 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
