Пристрій для знезалізнення води з напірними фільтрами

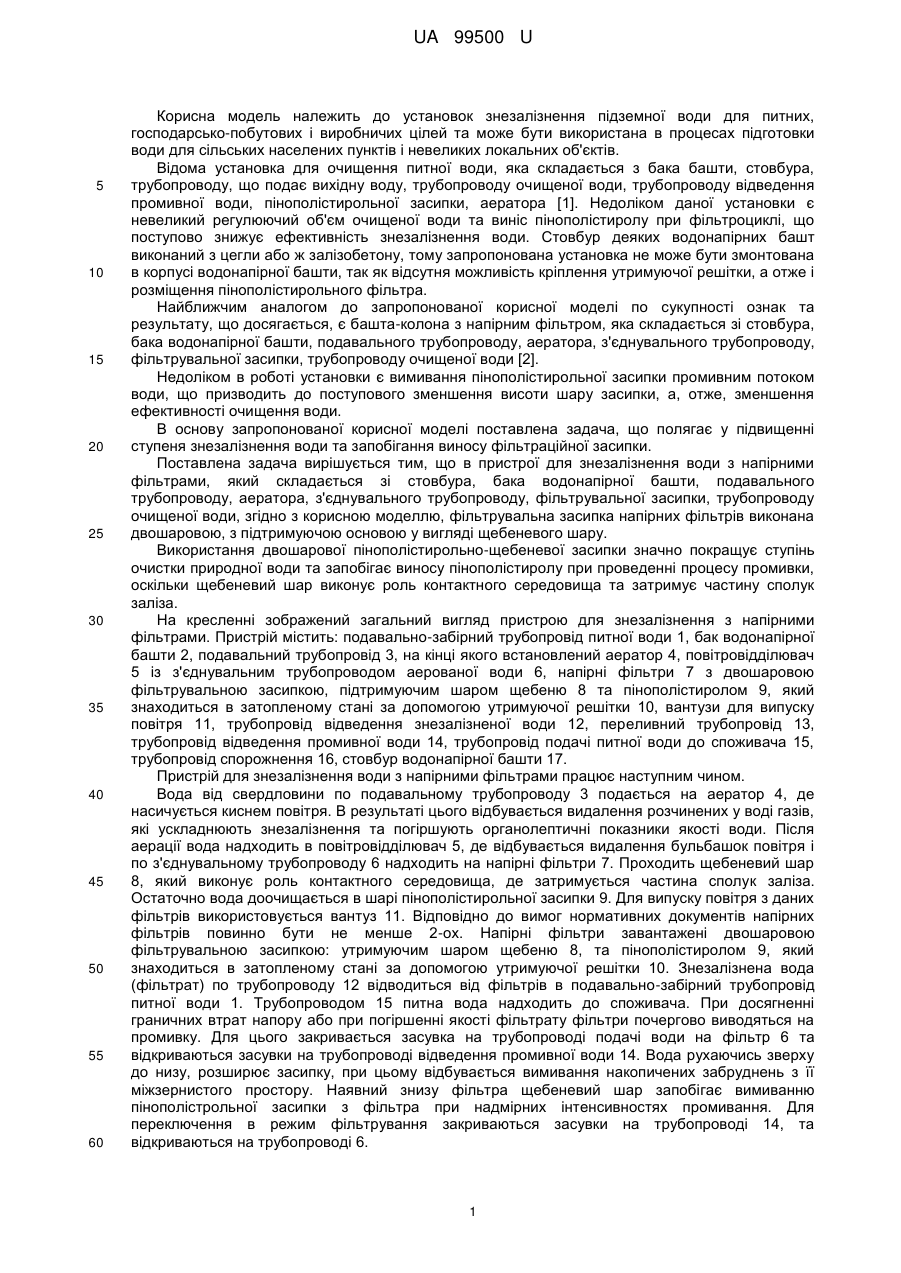

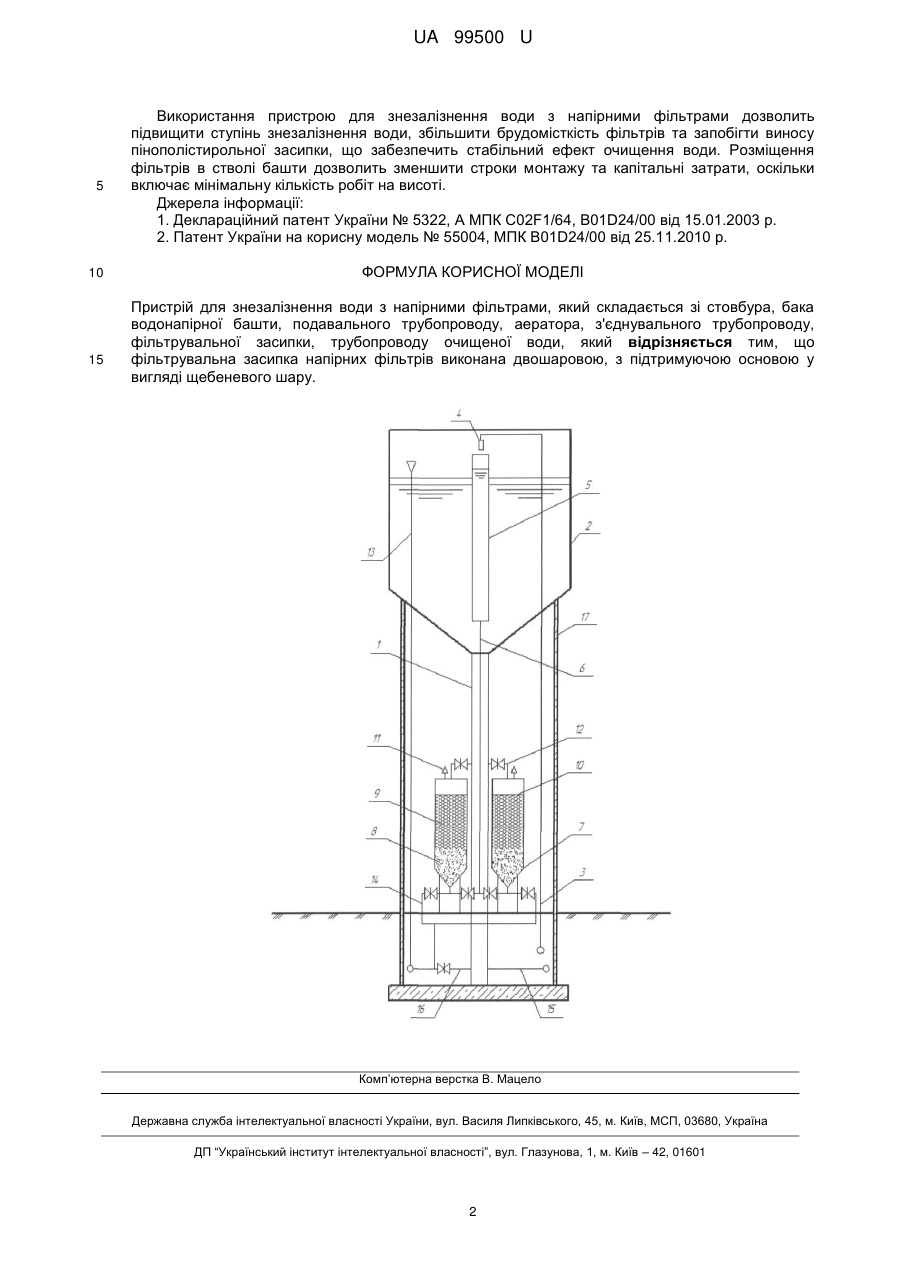

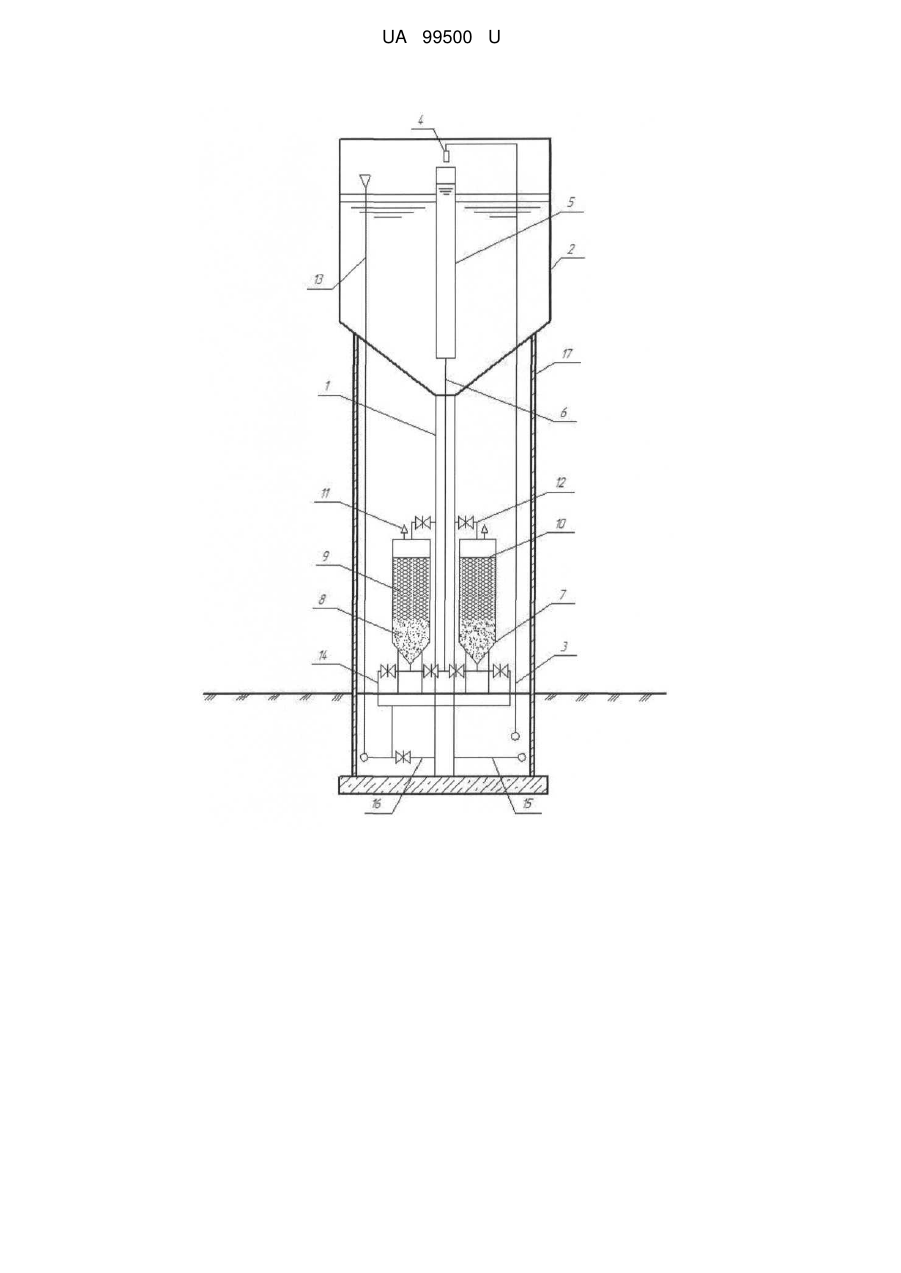

Реферат: Пристрій для знезалізнення води з напірними фільтрами, який складається зі стовбура, бака водонапірної башти, подавального трубопроводу, аератора, з'єднувального трубопроводу, фільтрувальної засипки, трубопроводу очищеної води. Фільтрувальна засипка напірних фільтрів виконана двошаровою, з підтримуючою основою у вигляді щебеневого шару. UA 99500 U (54) ПРИСТРІЙ ДЛЯ ЗНЕЗАЛІЗНЕННЯ ВОДИ З НАПІРНИМИ ФІЛЬТРАМИ UA 99500 U UA 99500 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок знезалізнення підземної води для питних, господарсько-побутових і виробничих цілей та може бути використана в процесах підготовки води для сільських населених пунктів і невеликих локальних об'єктів. Відома установка для очищення питної води, яка складається з бака башти, стовбура, трубопроводу, що подає вихідну воду, трубопроводу очищеної води, трубопроводу відведення промивної води, пінополістирольної засипки, аератора [1]. Недоліком даної установки є невеликий регулюючий об'єм очищеної води та виніс пінополістиролу при фільтроциклі, що поступово знижує ефективність знезалізнення води. Стовбур деяких водонапірних башт виконаний з цегли або ж залізобетону, тому запропонована установка не може бути змонтована в корпусі водонапірної башти, так як відсутня можливість кріплення утримуючої решітки, а отже і розміщення пінополістирольного фільтра. Найближчим аналогом до запропонованої корисної моделі по сукупності ознак та результату, що досягається, є башта-колона з напірним фільтром, яка складається зі стовбура, бака водонапірної башти, подавального трубопроводу, аератора, з'єднувального трубопроводу, фільтрувальної засипки, трубопроводу очищеної води [2]. Недоліком в роботі установки є вимивання пінополістирольної засипки промивним потоком води, що призводить до поступового зменшення висоти шару засипки, а, отже, зменшення ефективності очищення води. В основу запропонованої корисної моделі поставлена задача, що полягає у підвищенні ступеня знезалізнення води та запобігання виносу фільтраційної засипки. Поставлена задача вирішується тим, що в пристрої для знезалізнення води з напірними фільтрами, який складається зі стовбура, бака водонапірної башти, подавального трубопроводу, аератора, з'єднувального трубопроводу, фільтрувальної засипки, трубопроводу очищеної води, згідно з корисною моделлю, фільтрувальна засипка напірних фільтрів виконана двошаровою, з підтримуючою основою у вигляді щебеневого шару. Використання двошарової пінополістирольно-щебеневої засипки значно покращує ступінь очистки природної води та запобігає виносу пінополістиролу при проведенні процесу промивки, оскільки щебеневий шар виконує роль контактного середовища та затримує частину сполук заліза. На кресленні зображений загальний вигляд пристрою для знезалізнення з напірними фільтрами. Пристрій містить: подавально-забірний трубопровід питної води 1, бак водонапірної башти 2, подавальний трубопровід 3, на кінці якого встановлений аератор 4, повітровідділювач 5 із з'єднувальним трубопроводом аерованої води 6, напірні фільтри 7 з двошаровою фільтрувальною засипкою, підтримуючим шаром щебеню 8 та пінополістиролом 9, який знаходиться в затопленому стані за допомогою утримуючої решітки 10, вантузи для випуску повітря 11, трубопровід відведення знезалізненої води 12, переливний трубопровід 13, трубопровід відведення промивної води 14, трубопровід подачі питної води до споживача 15, трубопровід спорожнення 16, стовбур водонапірної башти 17. Пристрій для знезалізнення води з напірними фільтрами працює наступним чином. Вода від свердловини по подавальному трубопроводу 3 подається на аератор 4, де насичується киснем повітря. В результаті цього відбувається видалення розчинених у воді газів, які ускладнюють знезалізнення та погіршують органолептичні показники якості води. Після аерації вода надходить в повітровідділювач 5, де відбувається видалення бульбашок повітря і по з'єднувальному трубопроводу 6 надходить на напірні фільтри 7. Проходить щебеневий шар 8, який виконує роль контактного середовища, де затримується частина сполук заліза. Остаточно вода доочищається в шарі пінополістирольної засипки 9. Для випуску повітря з даних фільтрів використовується вантуз 11. Відповідно до вимог нормативних документів напірних фільтрів повинно бути не менше 2-ох. Напірні фільтри завантажені двошаровою фільтрувальною засипкою: утримуючим шаром щебеню 8, та пінополістиролом 9, який знаходиться в затопленому стані за допомогою утримуючої решітки 10. Знезалізнена вода (фільтрат) по трубопроводу 12 відводиться від фільтрів в подавально-забірний трубопровід питної води 1. Трубопроводом 15 питна вода надходить до споживача. При досягненні граничних втрат напору або при погіршенні якості фільтрату фільтри почергово виводяться на промивку. Для цього закривається засувка на трубопроводі подачі води на фільтр 6 та відкриваються засувки на трубопроводі відведення промивної води 14. Вода рухаючись зверху до низу, розширює засипку, при цьому відбувається вимивання накопичених забруднень з її міжзернистого простору. Наявний знизу фільтра щебеневий шар запобігає вимиванню пінополістрольної засипки з фільтра при надмірних інтенсивностях промивання. Для переключення в режим фільтрування закриваються засувки на трубопроводі 14, та відкриваються на трубопроводі 6. 1 UA 99500 U 5 10 15 Використання пристрою для знезалізнення води з напірними фільтрами дозволить підвищити ступінь знезалізнення води, збільшити брудомісткість фільтрів та запобігти виносу пінополістирольної засипки, що забезпечить стабільний ефект очищення води. Розміщення фільтрів в стволі башти дозволить зменшити строки монтажу та капітальні затрати, оскільки включає мінімальну кількість робіт на висоті. Джерела інформації: 1. Деклараційний патент України № 5322, A МПК C02F1/64, B01D24/00 від 15.01.2003 р. 2. Патент України на корисну модель № 55004, МПК В01D24/00 від 25.11.2010 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для знезалізнення води з напірними фільтрами, який складається зі стовбура, бака водонапірної башти, подавального трубопроводу, аератора, з'єднувального трубопроводу, фільтрувальної засипки, трубопроводу очищеної води, який відрізняється тим, що фільтрувальна засипка напірних фільтрів виконана двошаровою, з підтримуючою основою у вигляді щебеневого шару. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
