Забірний пристрій

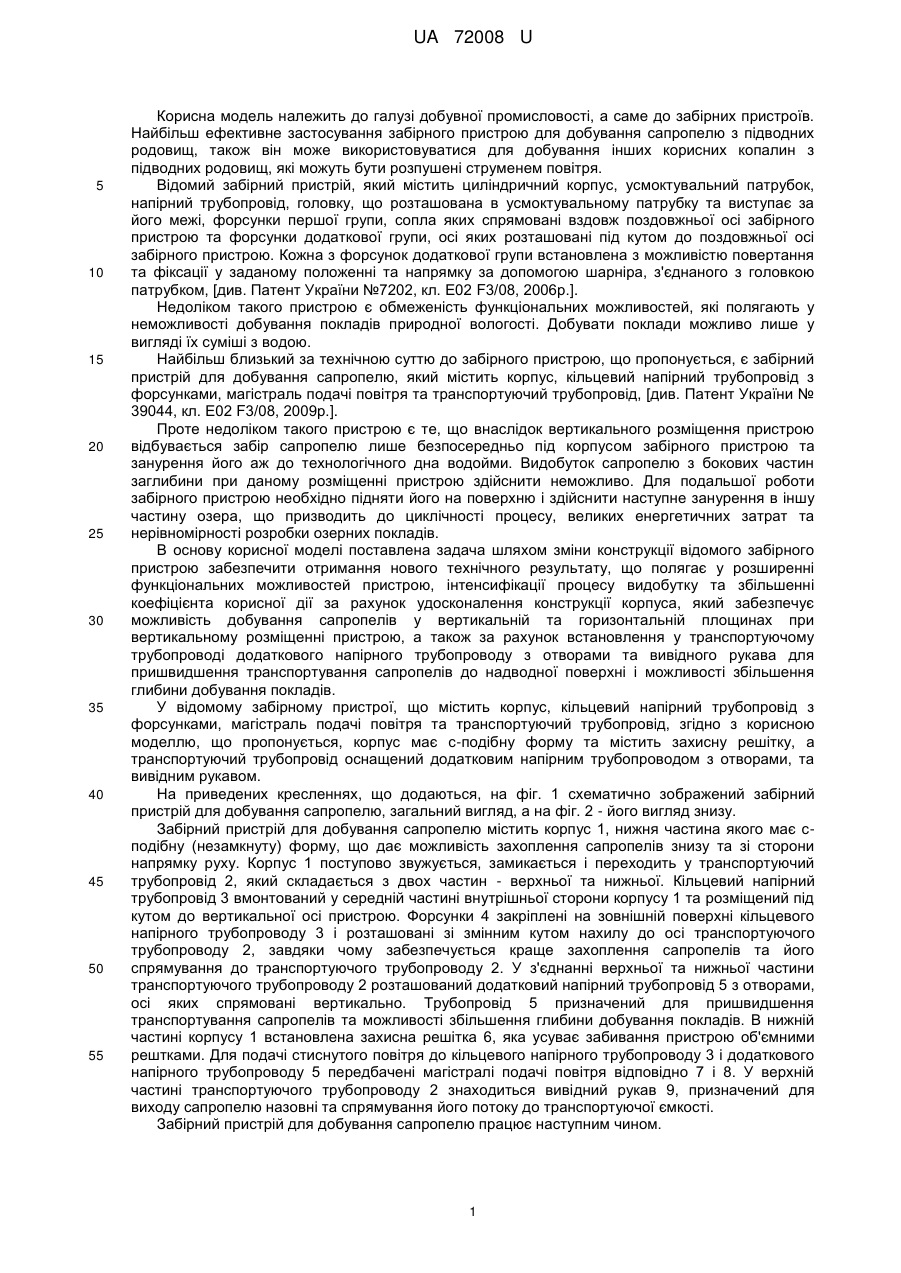

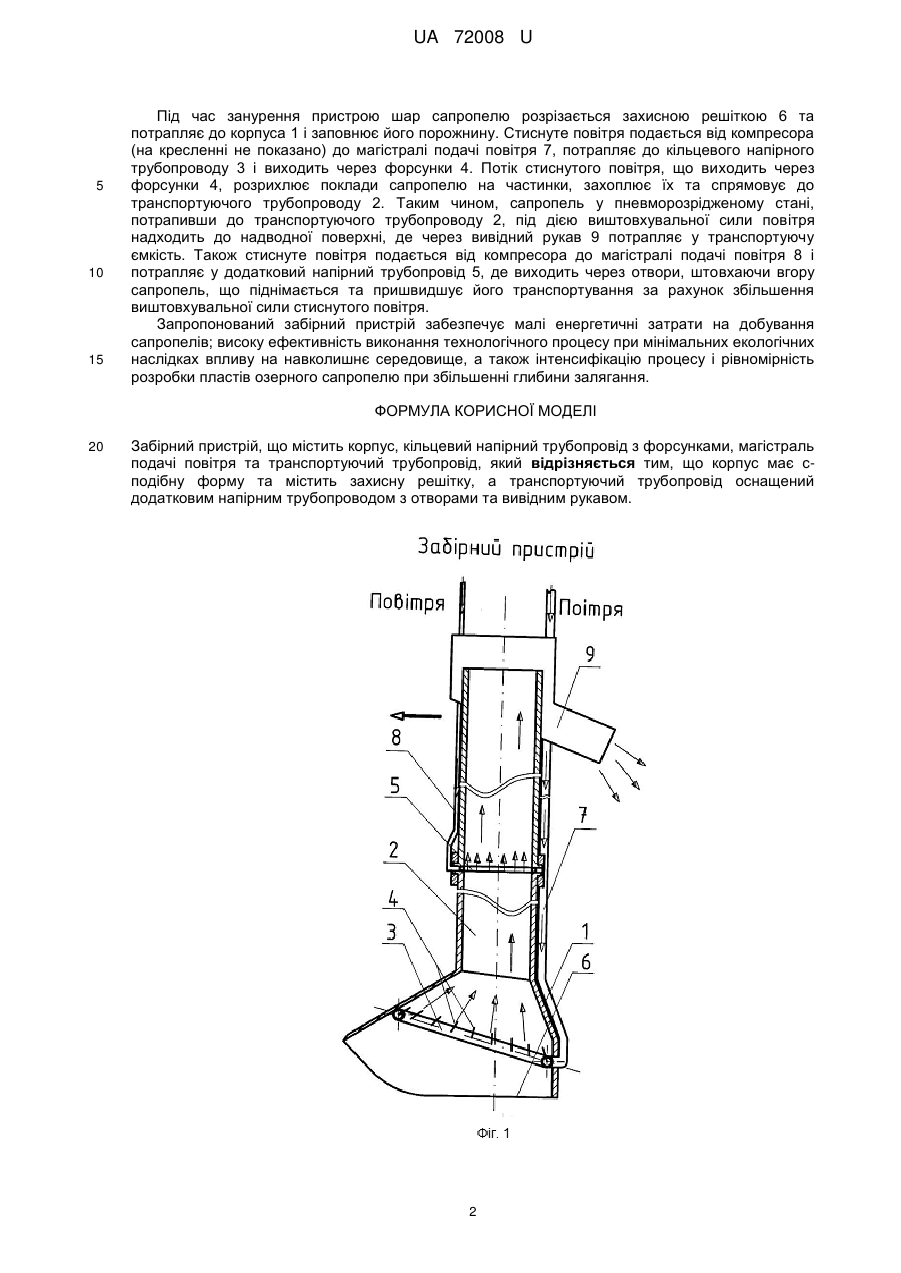

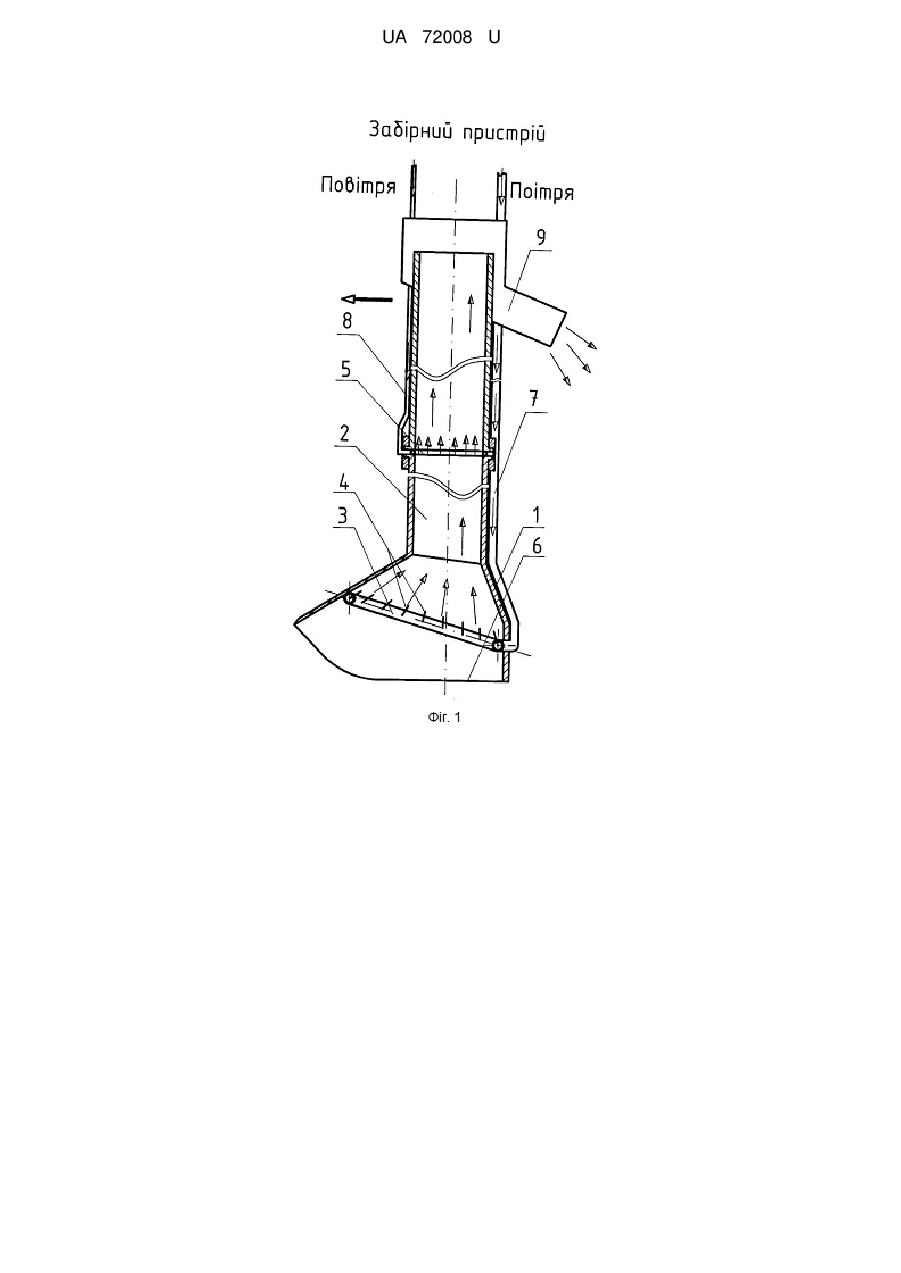

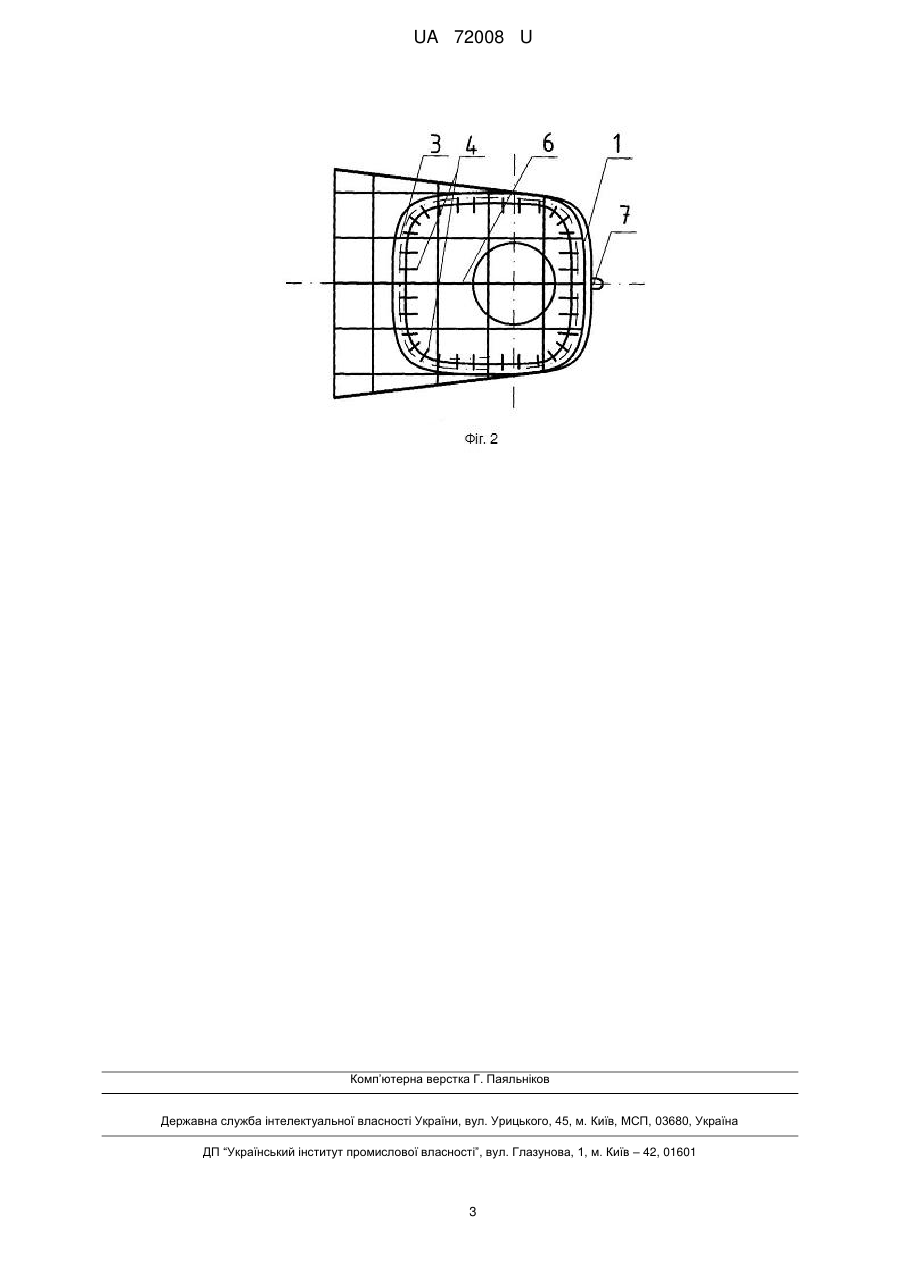

Реферат: UA 72008 U UA 72008 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі добувної промисловості, а саме до забірних пристроїв. Найбільш ефективне застосування забірного пристрою для добування сапропелю з підводних родовищ, також він може використовуватися для добування інших корисних копалин з підводних родовищ, які можуть бути розпушені струменем повітря. Відомий забірний пристрій, який містить циліндричний корпус, усмоктувальний патрубок, напірний трубопровід, головку, що розташована в усмоктувальному патрубку та виступає за його межі, форсунки першої групи, сопла яких спрямовані вздовж поздовжньої осі забірного пристрою та форсунки додаткової групи, осі яких розташовані під кутом до поздовжньої осі забірного пристрою. Кожна з форсунок додаткової групи встановлена з можливістю повертання та фіксації у заданому положенні та напрямку за допомогою шарніра, з'єднаного з головкою патрубком, [див. Патент України №7202, кл. Е02 F3/08, 2006р.]. Недоліком такого пристрою є обмеженість функціональних можливостей, які полягають у неможливості добування покладів природної вологості. Добувати поклади можливо лише у вигляді їх суміші з водою. Найбільш близький за технічною суттю до забірного пристрою, що пропонується, є забірний пристрій для добування сапропелю, який містить корпус, кільцевий напірний трубопровід з форсунками, магістраль подачі повітря та транспортуючий трубопровід, [див. Патент України № 39044, кл. Е02 F3/08, 2009р.]. Проте недоліком такого пристрою є те, що внаслідок вертикального розміщення пристрою відбувається забір сапропелю лише безпосередньо під корпусом забірного пристрою та занурення його аж до технологічного дна водойми. Видобуток сапропелю з бокових частин заглибини при даному розміщенні пристрою здійснити неможливо. Для подальшої роботи забірного пристрою необхідно підняти його на поверхню і здійснити наступне занурення в іншу частину озера, що призводить до циклічності процесу, великих енергетичних затрат та нерівномірності розробки озерних покладів. В основу корисної моделі поставлена задача шляхом зміни конструкції відомого забірного пристрою забезпечити отримання нового технічного результату, що полягає у розширенні функціональних можливостей пристрою, інтенсифікації процесу видобутку та збільшенні коефіцієнта корисної дії за рахунок удосконалення конструкції корпуса, який забезпечує можливість добування сапропелів у вертикальній та горизонтальній площинах при вертикальному розміщенні пристрою, а також за рахунок встановлення у транспортуючому трубопроводі додаткового напірного трубопроводу з отворами та вивідного рукава для пришвидшення транспортування сапропелів до надводної поверхні і можливості збільшення глибини добування покладів. У відомому забірному пристрої, що містить корпус, кільцевий напірний трубопровід з форсунками, магістраль подачі повітря та транспортуючий трубопровід, згідно з корисною моделлю, що пропонується, корпус має с-подібну форму та містить захисну решітку, а транспортуючий трубопровід оснащений додатковим напірним трубопроводом з отворами, та вивідним рукавом. На приведених кресленнях, що додаються, на фіг. 1 схематично зображений забірний пристрій для добування сапропелю, загальний вигляд, а на фіг. 2 - його вигляд знизу. Забірний пристрій для добування сапропелю містить корпус 1, нижня частина якого має сподібну (незамкнуту) форму, що дає можливість захоплення сапропелів знизу та зі сторони напрямку руху. Корпус 1 поступово звужується, замикається і переходить у транспортуючий трубопровід 2, який складається з двох частин - верхньої та нижньої. Кільцевий напірний трубопровід 3 вмонтований у середній частині внутрішньої сторони корпусу 1 та розміщений під кутом до вертикальної осі пристрою. Форсунки 4 закріплені на зовнішній поверхні кільцевого напірного трубопроводу 3 і розташовані зі змінним кутом нахилу до осі транспортуючого трубопроводу 2, завдяки чому забезпечується краще захоплення сапропелів та його спрямування до транспортуючого трубопроводу 2. У з'єднанні верхньої та нижньої частини транспортуючого трубопроводу 2 розташований додатковий напірний трубопровід 5 з отворами, осі яких спрямовані вертикально. Трубопровід 5 призначений для пришвидшення транспортування сапропелів та можливості збільшення глибини добування покладів. В нижній частині корпусу 1 встановлена захисна решітка 6, яка усуває забивання пристрою об'ємними рештками. Для подачі стиснутого повітря до кільцевого напірного трубопроводу 3 і додаткового напірного трубопроводу 5 передбачені магістралі подачі повітря відповідно 7 і 8. У верхній частині транспортуючого трубопроводу 2 знаходиться вивідний рукав 9, призначений для виходу сапропелю назовні та спрямування його потоку до транспортуючої ємкості. Забірний пристрій для добування сапропелю працює наступним чином. 1 UA 72008 U 5 10 15 Під час занурення пристрою шар сапропелю розрізається захисною решіткою 6 та потрапляє до корпуса 1 і заповнює його порожнину. Стиснуте повітря подається від компресора (на кресленні не показано) до магістралі подачі повітря 7, потрапляє до кільцевого напірного трубопроводу 3 і виходить через форсунки 4. Потік стиснутого повітря, що виходить через форсунки 4, розрихлює поклади сапропелю на частинки, захоплює їх та спрямовує до транспортуючого трубопроводу 2. Таким чином, сапропель у пневморозрідженому стані, потрапивши до транспортуючого трубопроводу 2, під дією виштовхувальної сили повітря надходить до надводної поверхні, де через вивідний рукав 9 потрапляє у транспортуючу ємкість. Також стиснуте повітря подається від компресора до магістралі подачі повітря 8 і потрапляє у додатковий напірний трубопровід 5, де виходить через отвори, штовхаючи вгору сапропель, що піднімається та пришвидшує його транспортування за рахунок збільшення виштовхувальної сили стиснутого повітря. Запропонований забірний пристрій забезпечує малі енергетичні затрати на добування сапропелів; високу ефективність виконання технологічного процесу при мінімальних екологічних наслідках впливу на навколишнє середовище, а також інтенсифікацію процесу і рівномірність розробки пластів озерного сапропелю при збільшенні глибини залягання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Забірний пристрій, що містить корпус, кільцевий напірний трубопровід з форсунками, магістраль подачі повітря та транспортуючий трубопровід, який відрізняється тим, що корпус має сподібну форму та містить захисну решітку, а транспортуючий трубопровід оснащений додатковим напірним трубопроводом з отворами та вивідним рукавом. 2 UA 72008 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
