Буряконасос

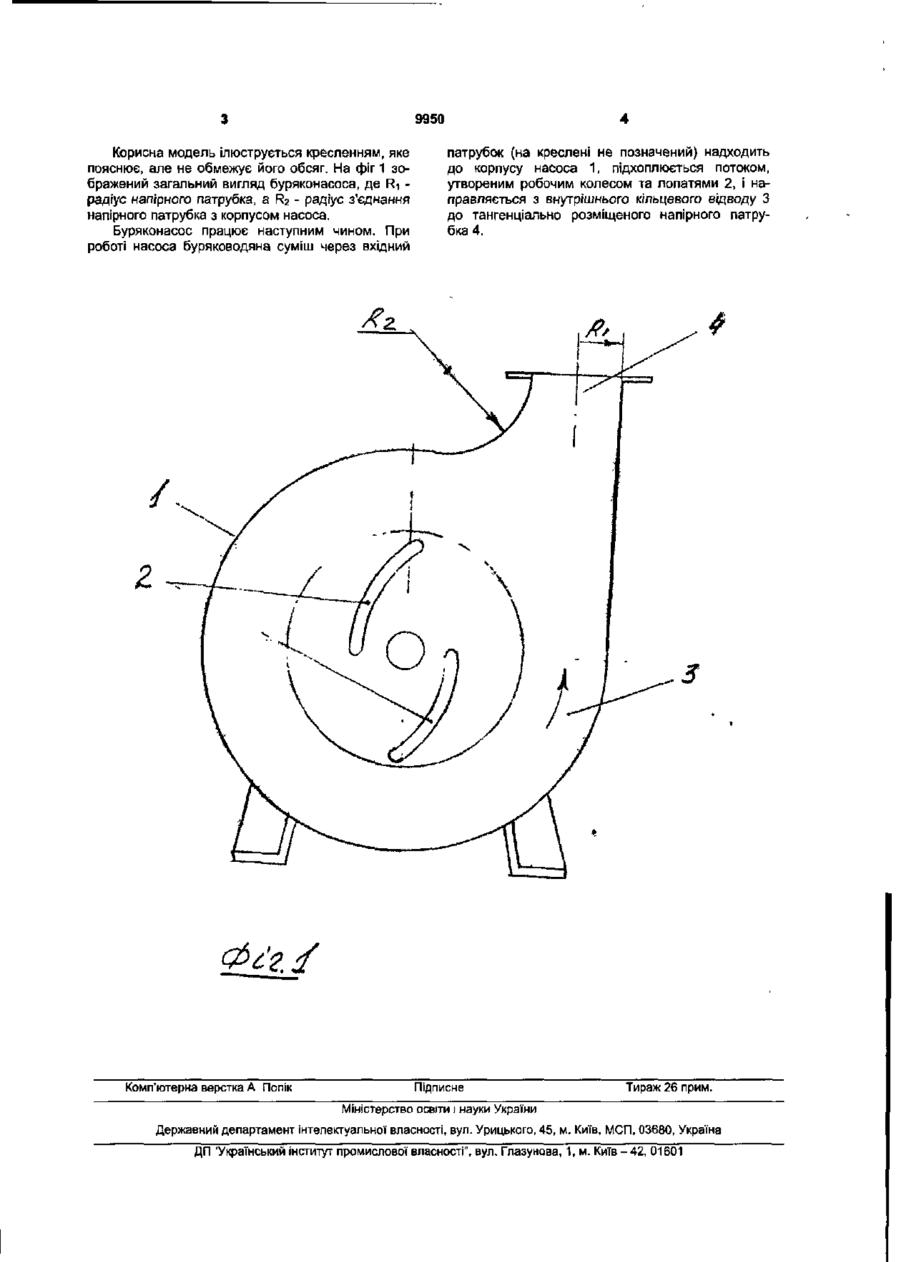

Буряконасос, що має корпус, в якому установлене робоче колесо з можливістю обертання, кіль цевий відвід, вхідний патрубок і тангенціально розміщений напірний патрубок, внутрішня поверхня якого з'єднується з внутрішньою поверхнею корпуса по дотичній з однієї сторони, який відрізняється тим, що з іншої сторони внутрішня поверхня напірного патрубка плавно з'єднується з внутрішньою поверхнею корпуса по радіусу, що дорівнює 0,8-3,14 радіуса напірного патрубка. Корисна модель відноситься до насособудування, а саме до конструкції відцентрових насосів спеціального призначення, які використовуються в цукровій галузі агропромислового комплексу для перекачування буряководяної суміші. Відомий відцентровий насос, який включає корпус, в якому установлено робоче колесо з можливістю обертання, кільцевий відвід, вхідний патрубок і тангенціально розміщений напірний патрубок, внутрішня поверхня якого з однієї сторони з'єднується з внутрішньою поверхнею корпуса по дотичній, а з іншої сторони утворює виступаючий елемент із радіусом заокруглення 20мм. [М.Я.Азрилевич "Оборудование сахарных заводов", М.. "Легкая и пищевая промышленность", 1982, стр. 82]. По сукупності основних суттєвих ознак і функціональному призначенню даний насос є найбільш близький до заявленої корисної моделі і може бути прийнятий за прототип. Незважаючи на те що прототип забезпечує високі показники характеристик насоса, призначеного для перекачування рідини, використання його для перекачування буряководяної суміші має суттєвий недолік - подрібнення буряків виступаючим елементом, що у свою чергу призводить до втрат цукру В основу корисної моделі поставлена задача створення буряконасоса, в якому шляхом заміни конструкції напірного патрубка, усувається або зменшується подрібнення буряків Поставлена задача вирішується тим, що у буряконасосі, який має корпус, в якому установлене робоче колесо з можливістю обертання, кільцевий відвід, вхідний патрубок і тангенціально розміщений напірний патрубок, внутрішня поверхня якого з'єднується з внутрішньою поверхнею корпуса по дотичній з однієї сторони, згідно корисної моделі з іншої сторони внутрішня поверхня напірного патрубка плавно з'єднуються з внутрішньою поверхнею корпуса по радіусу, що дорівнює 0,8-3,14 радіуса напірного патрубка. Сукупність всіх ознак заявленого буряконасоса, а саме: плавне з'єднання внутрішньої поверхні напірного патрубку з внутрішньою поверхнею корпусу по радіусу, що не менше 0,8 радіуса напірного патрубка забезпечує зменшення подрібнення буряків при перекачуванні буряководяної суміші, що дозволяє запобігти втрат цукру на початку технологічного процесу виробництва цукру, а виконання цього з'єднання за радіусом не більшим як 3,14 радіуса напірного патрубка забезпечує збереження ККД насоса на сталому рівні. З'єднання внутрішньої поверхні напірного патрубка з внутрішньою поверхнею корпусу з однієї сторони при таких значеннях радіуса має оптимальну форму з точки зору експлуатаційних якостей. ю О) 9950 Корисна модель ілюструється кресленням, яке пояснює, але не обмежує його обсяг. На фіг 1 зображений загальний вигляд буряконасоса, де Ri радіус напірного патрубка, a R2 - радіус з'єднання напірного патрубка з корпусом насоса. Буряконасос працює наступним чином. При роботі насоса буряководяна суміш через вхідний Комп'ютерна верстка А Попік патрубок (на креслені не позначений) надходить до корпусу насоса 1, підхоплюється потоком, утвореним робочим колесом та лопатями 2, і направляється з внутрішнього кільцевого відводу З до тангенціально розміщеного напірного патрубка 4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
