Стабілізатор струму

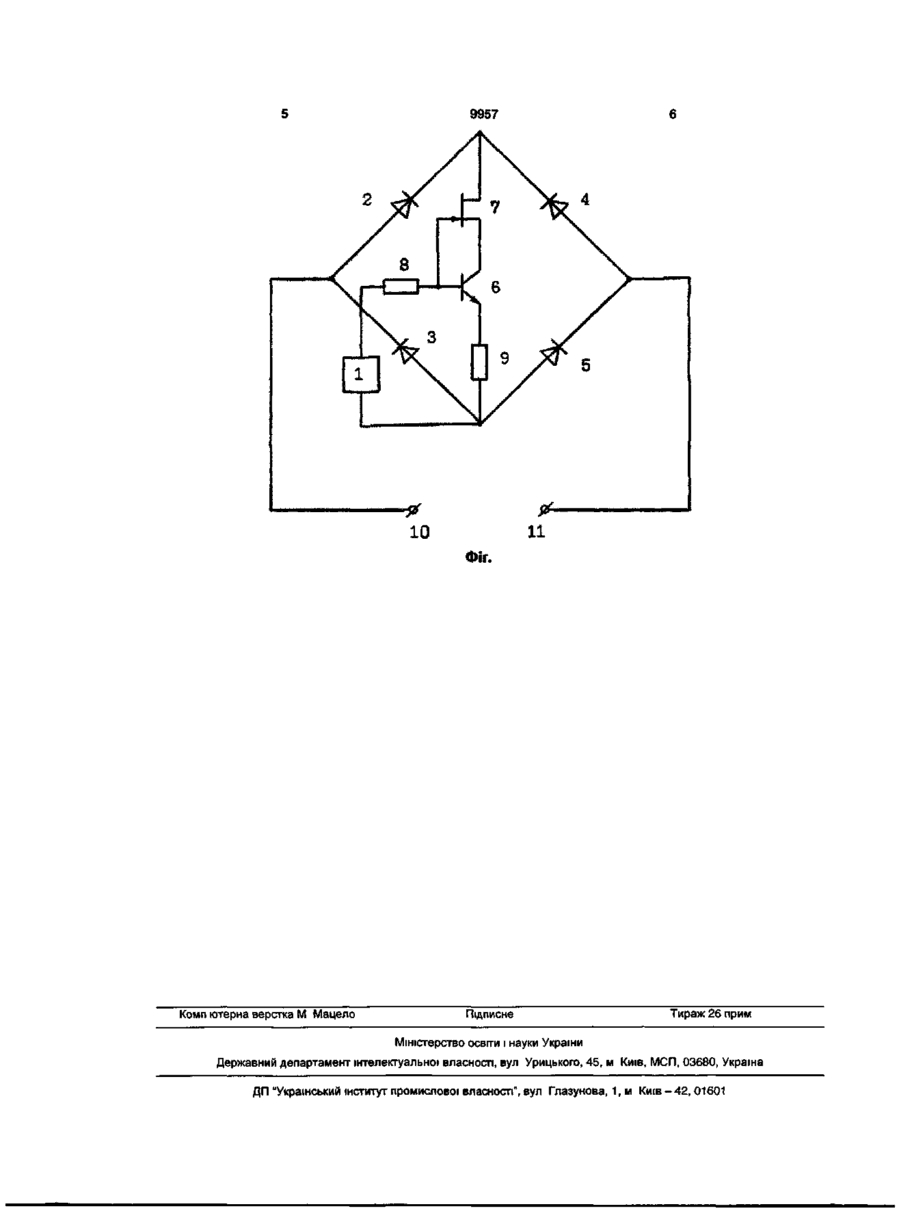

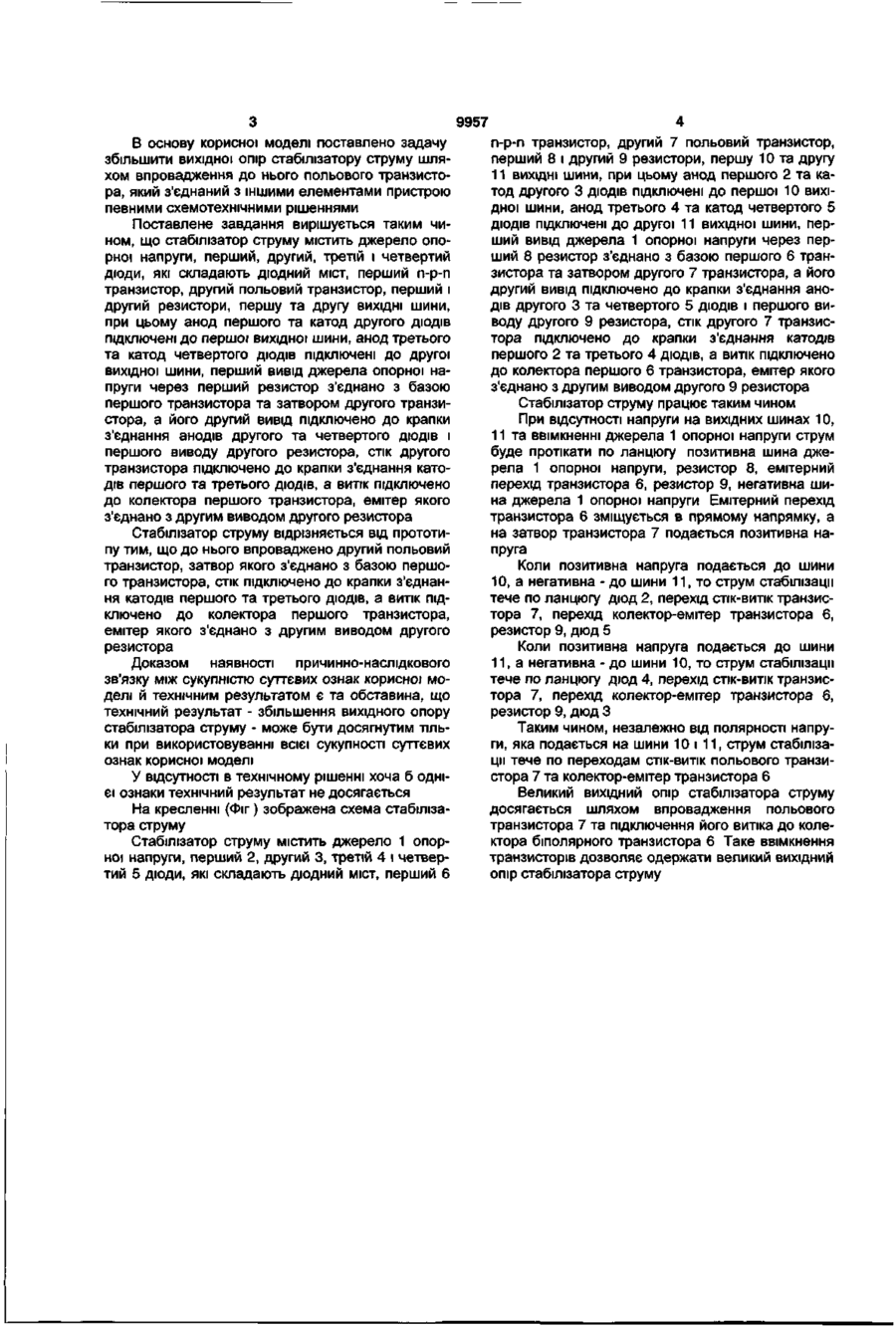

Стабілізатор струму, який містить джерело опорної напруги, перший, другий, третій і четвертий діоди, які складають діодний міст, перший п-рп транзистор, перший і другий резистори, першу та другу вихідні шини, при цьому анод першого та катод другого діодів підключені до першої вихідної шини, анод третього та катод четвертого діодів підключені до другої вихідної шини, перший вивід джерела опорної напруги через перший резистор з'єднано з базою першого транзистора, а його другий вивід підключено до точки з'єднання анодів другого та четвертого діодів і першого виводу другого резистора, який відрізняється тим, що до нього впроваджено другий польовий транзистор, затвор якого з'єднано з базою першого транзистора, стік підключено до точки з'єднання катодів першого та третього діодів, а витік підключено до колектора першого транзистора, емітер якого з'єднано з другим виводом другого резистора. Корисна модель належить до електротехніки та може використовуватись у приладах вимірювальної техніки. Існує відомий пристрій [див. а. с. СРСР №1460715, кл. G05F1/56], який містить джерело опорної напруги, перший, другий, третій і четвертий п-р-п транзистори, п'ятий і шостий p-n-р транзистори, три резистора, першу та другу вихідні шини. Недолік цього пристрою - низький вихідний опір. Найбільш близьким до передбачуваної корисної моделі є стабілізатор струму [див. патент України №54777А, кл. G05F1/56], який містить джерело опорної напруги, перший, другий, третій і четвертий діоди, які складають діодний міст, п'ятий діод, перший, другий і третій п-р-п транзистори, четвертий р-п-р транзистор, п'ять резисторів, першу та другу вихідні шини, при цьому анод першого та катод другого діодів підключені до першої вихідної шини, анод третього та катод четвертого діодів підключені до другої вихідної шини, перший вивід джерела живлення через перший резистор з'єднано з базою першого транзистора, а через другий і третій резистори з'єднано відповідно з емітером четвертого транзистора та анодом п'ятого діода, катод якого підключено до бази четвертого транзистора, а через четвертий резистор підключено до другого виводу джерела живлення та до крапки з'єднання анодів другого та четвертого діодів, ко лектори першого та другого транзисторів підключені до крапки з'єднання катодів першого та третього діодів, емітер першого транзистора з'єднано з базою другого транзистора, емітер якого підключено до колектора третього транзистора, базу котрого з'єднано з колектором четвертого транзистора, другий вивід джерела опорної напруги через п'ятий резистор підключено до емітера третього транзистора. Недолік цього пристрою - низький вихідний опір. Ознаками прототипу, які збіжні з суттєвими ознаками корисної моделі, яка заявляється, є: джерело опорної напруги, перший, другий, третій і четвертий діоди, які складають діодний міст, перший п-р-п транзистор, перший і другий резистори, перша та друга вихідні шини, при цьому анод першого та катод другого діодів підключені до першої вихідної шини, анод третього та катод четвертого діодів підключені до другої вихідної шини, перший вивід джерела опорної напруги через перший резистор з'єднано з базою першого транзистора, а його другий вивід підключено до крапки з'єднання анодів другого та четвертого діодів і першого виводу другого резистора. Причиною, яка перешкоджає одержанню бажаного результату: великому вихідному опору - є відсутність доповнюючих елементів, з'єднаних з іншими елементами пристрою певними схемотехнічними рішеннями. (24)17.10.2005 ST 9957 В основу корисної моделі поставлено задачу збільшити вихідної опір стабілізатору струму шляхом впровадження до нього польового транзистора, який з'єднаний з іншими елементами пристрою певними схемотехнічними рішеннями Поставлене завдання вирішується таким чином, що стабілізатор струму містить джерело опорної напруги, перший, другий, третій і четвертий діоди, які складають дюдний міст, перший п-р-п транзистор, другий польовий транзистор, перший і другий резистори, першу та другу ВИХІДНІ ШИНИ, при цьому анод першого та катод другого ДІОДІВ підключені до першої вихідної шини, анод третього та катод четвертого ДІОДІВ підключені до другої вихідної шини, перший вивід джерела опорної напруги через перший резистор з'єднано з базою першого транзистора та затвором другого транзистора, а його другий вивід підключено до крапки з'єднання анодів другого та четвертого ДІОДІВ І першого виводу другого резистора, стік другого транзистора підключено до крапки з'єднання катодів першого та третього ДІОДІВ, а витік підключено до колектора першого транзистора, емітер якого з'єднано з другим виводом другого резистора Стабілізатор струму відрізняється від прототипу тим, що до нього впроваджено другий польовий транзистор, затвор якого з'єднано з базою першого транзистора, стік підключено до крапки з'єднання катодів першого та третього ДІОДІВ, а витік підключено до колектора першого транзистора, емітер якого з'єднано з другим виводом другого резистора Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі й технічним результатом є та обставина, що технічний результат - збільшення вихідного опору стабілізатора струму - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається На кресленні (Фіг) зображена схема стабілізатора струму Стабілізатор струму містить джерело 1 опорної напруги, перший 2, другий 3, третій 4 і четвертий 5 діоди, які складають дюдний міст, перший 6 п-р-п транзистор, другий 7 польовий транзистор, перший 8 і другий 9 резистори, першу 10 та другу 11 ВИХІДНІ шини, при цьому анод першого 2 та катод другого 3 ДІОДІВ підключені до першої 10 вихідної шини, анод третього 4 та катод четвертого 5 ДІОДІВ підключені до другої 11 вихідної шини, перший вивід джерела 1 опорної напруги через перший 8 резистор з'єднано з базою першого 6 транзистора та затвором другого 7 транзистора, а його другий вивід підключено до крапки з'єднання анодів другого 3 та четвертого 5 ДІОДІВ і першого виводу другого 9 резистора, стік другого 7 транзистора підключено до крапки з'єднання катодів першого 2 та третього 4 ДІОДІВ, а витік підключено до колектора першого 6 транзистора, емітер якого з'єднано з другим виводом другого 9 резистора Стабілізатор струму працює таким чином При відсутності напруги на вихідних шинах 10, 11 та ввімкненні джерела 1 опорної напруги струм буде протікати по ланцюгу позитивна шина джерела 1 опорної напруги, резистор 8, емітерний перехід транзистора 6, резистор 9, негативна шина джерела 1 опорної напруги Емітерний перехід транзистора 6 зміщується в прямому напрямку, а на затвор транзистора 7 подається позитивна напруга Коли позитивна напруга подається до шини 10, а негативна - до шини 11, то струм стабілізації тече по ланцюгу діод 2, перехід СТІК-ВИТІК транзистора 7, перехід колектор-емітер транзистора 6, резистор 9, діод 5 Коли позитивна напруга подається до шини 11, а негативна - до шини 10, то струм стабілізації тече по ланцюгу діод 4, перехід СТІК-ВИТІК транзистора 7, перехід колектор-емітер транзистора 6, резистор 9, діод З Таким чином, незалежно від полярності напруги, яка подається на шини 10 і 11, струм стабілізації тече по переходам СТІК-ВИТІК польового транзистора 7 та колектор-емітер транзистора 6 Великий вихідний опір стабілізатора струму досягається шляхом впровадження польового транзистора 7 та підключення його витіка до колектора біполярного транзистора 6 Таке ввімкнення транзисторів дозволяє одержати великий вихідний опір стабілізатора струму 9957 Фіг. Комп ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
