Гравітаційний пристрій

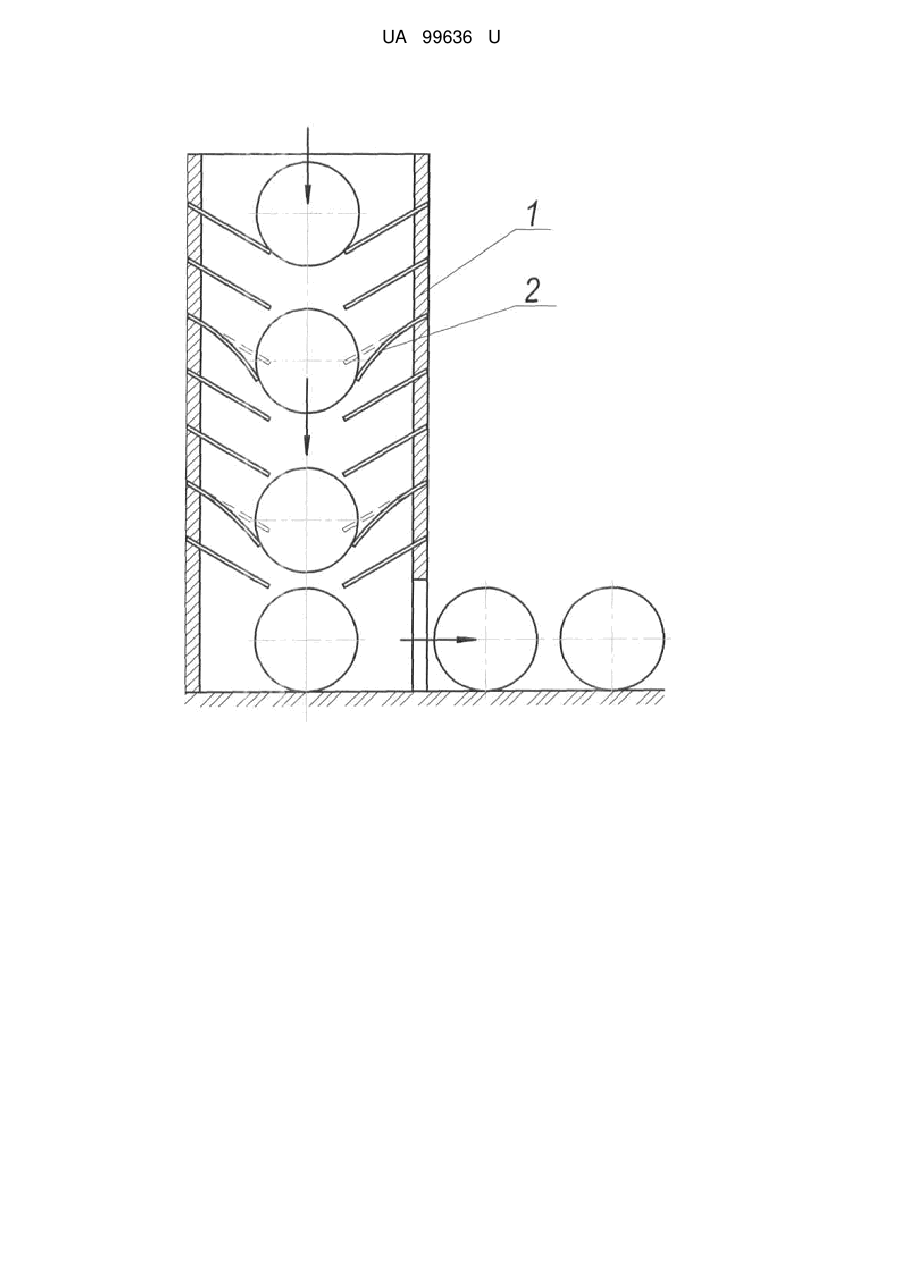

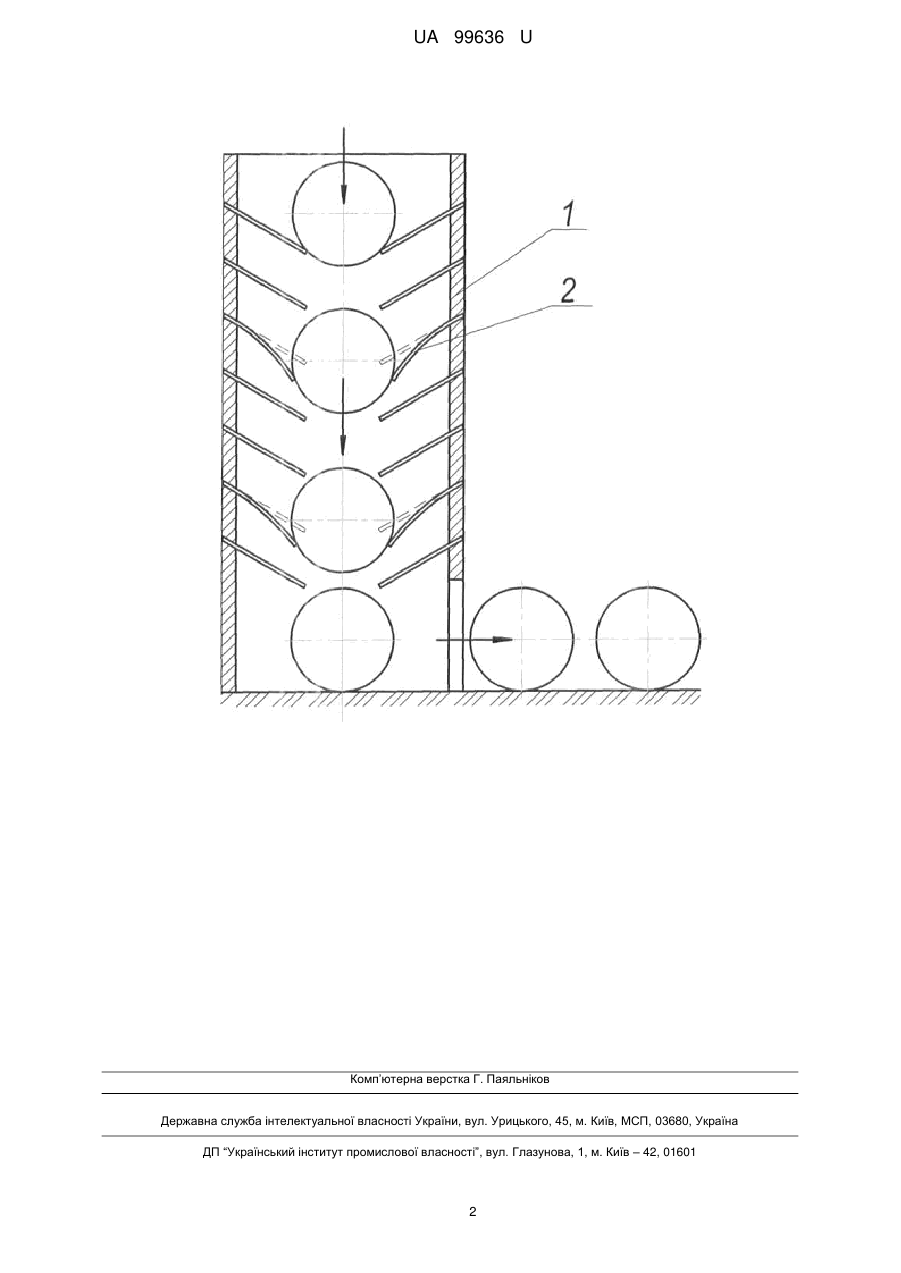

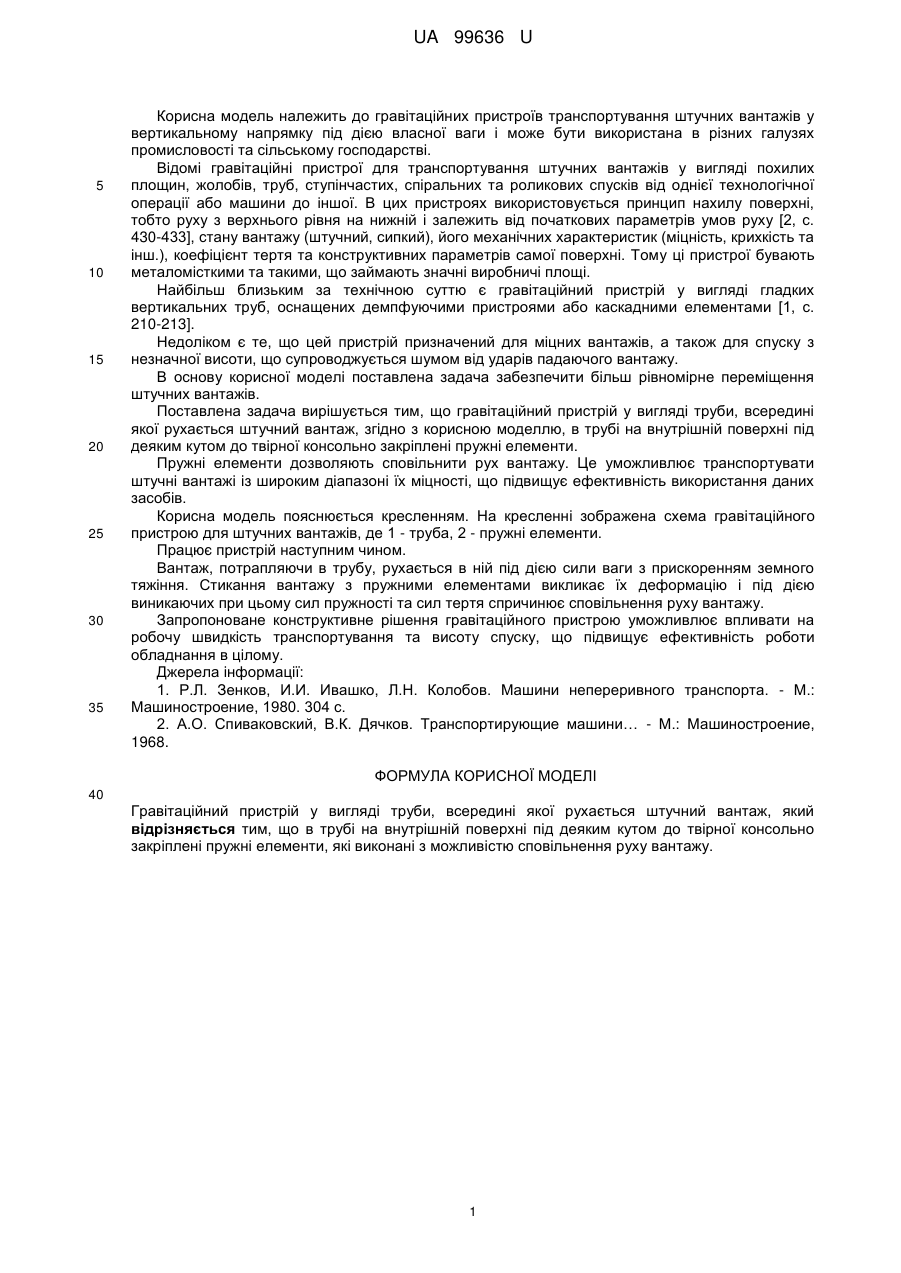

Реферат: Гравітаційний пристрій у вигляді труби, всередині якої рухається штучний вантаж. В трубі на внутрішній поверхні під деяким кутом до твірної консольно закріплені пружні елементи, які виконані з можливістю сповільнення руху вантажу. UA 99636 U (54) ГРАВІТАЦІЙНИЙ ПРИСТРІЙ UA 99636 U UA 99636 U 5 10 15 20 25 30 35 Корисна модель належить до гравітаційних пристроїв транспортування штучних вантажів у вертикальному напрямку під дією власної ваги і може бути використана в різних галузях промисловості та сільському господарстві. Відомі гравітаційні пристрої для транспортування штучних вантажів у вигляді похилих площин, жолобів, труб, ступінчастих, спіральних та роликових спусків від однієї технологічної операції або машини до іншої. В цих пристроях використовується принцип нахилу поверхні, тобто руху з верхнього рівня на нижній і залежить від початкових параметрів умов руху [2, с. 430-433], стану вантажу (штучний, сипкий), його механічних характеристик (міцність, крихкість та інш.), коефіцієнт тертя та конструктивних параметрів самої поверхні. Тому ці пристрої бувають металомісткими та такими, що займають значні виробничі площі. Найбільш близьким за технічною суттю є гравітаційний пристрій у вигляді гладких вертикальних труб, оснащених демпфуючими пристроями або каскадними елементами [1, с. 210-213]. Недоліком є те, що цей пристрій призначений для міцних вантажів, а також для спуску з незначної висоти, що супроводжується шумом від ударів падаючого вантажу. В основу корисної моделі поставлена задача забезпечити більш рівномірне переміщення штучних вантажів. Поставлена задача вирішується тим, що гравітаційний пристрій у вигляді труби, всередині якої рухається штучний вантаж, згідно з корисною моделлю, в трубі на внутрішній поверхні під деяким кутом до твірної консольно закріплені пружні елементи. Пружні елементи дозволяють сповільнити рух вантажу. Це уможливлює транспортувати штучні вантажі із широким діапазоні їх міцності, що підвищує ефективність використання даних засобів. Корисна модель пояснюється кресленням. На кресленні зображена схема гравітаційного пристрою для штучних вантажів, де 1 - труба, 2 - пружні елементи. Працює пристрій наступним чином. Вантаж, потрапляючи в трубу, рухається в ній під дією сили ваги з прискоренням земного тяжіння. Стикання вантажу з пружними елементами викликає їх деформацію і під дією виникаючих при цьому сил пружності та сил тертя спричинює сповільнення руху вантажу. Запропоноване конструктивне рішення гравітаційного пристрою уможливлює впливати на робочу швидкість транспортування та висоту спуску, що підвищує ефективність роботи обладнання в цілому. Джерела інформації: 1. Р.Л. Зенков, И.И. Ивашко, Л.Н. Колобов. Машини непереривного транспорта. - М.: Машиностроение, 1980. 304 с. 2. А.О. Спиваковский, В.К. Дячков. Транспортирующие машини… - М.: Машиностроение, 1968. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Гравітаційний пристрій у вигляді труби, всередині якої рухається штучний вантаж, який відрізняється тим, що в трубі на внутрішній поверхні під деяким кутом до твірної консольно закріплені пружні елементи, які виконані з можливістю сповільнення руху вантажу. 1 UA 99636 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
