Пристрій для пневмомасажу

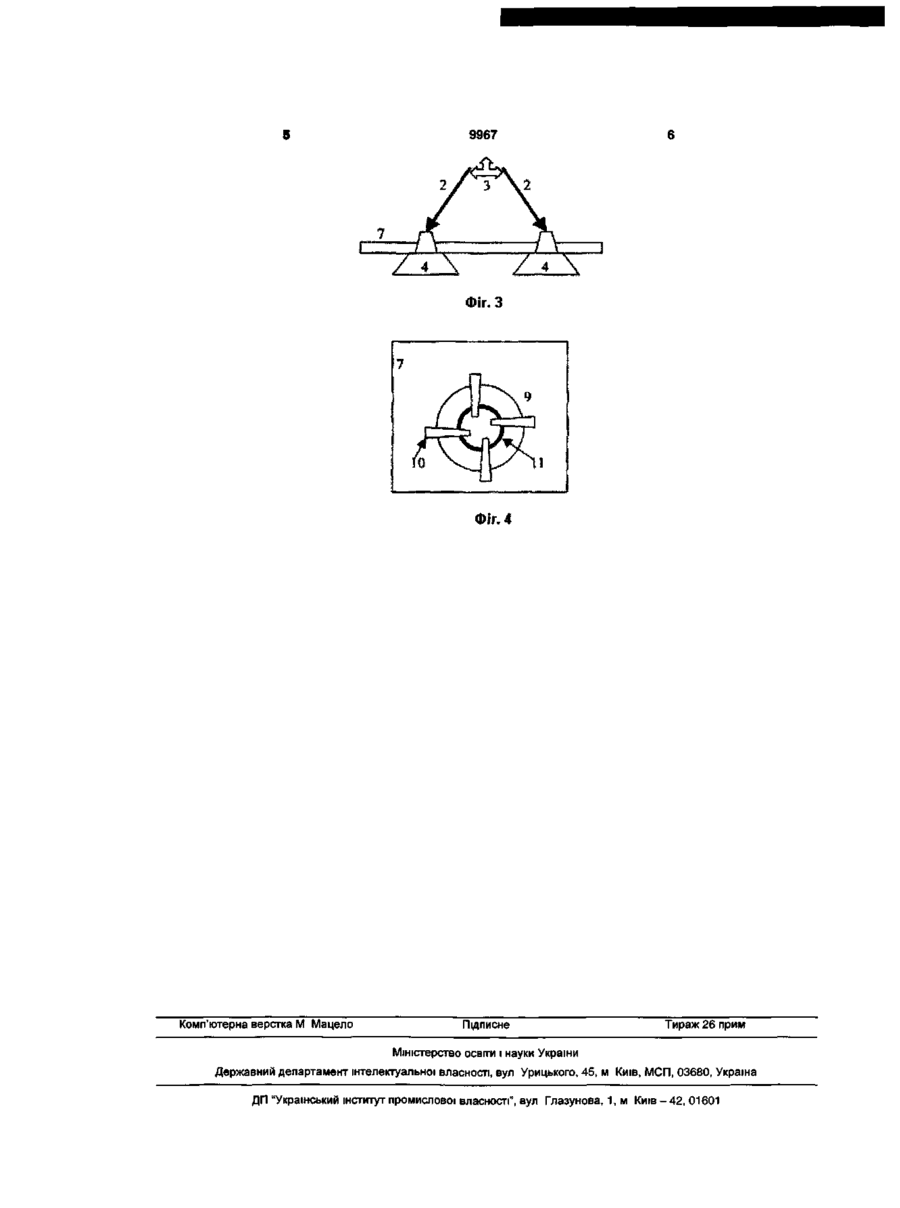

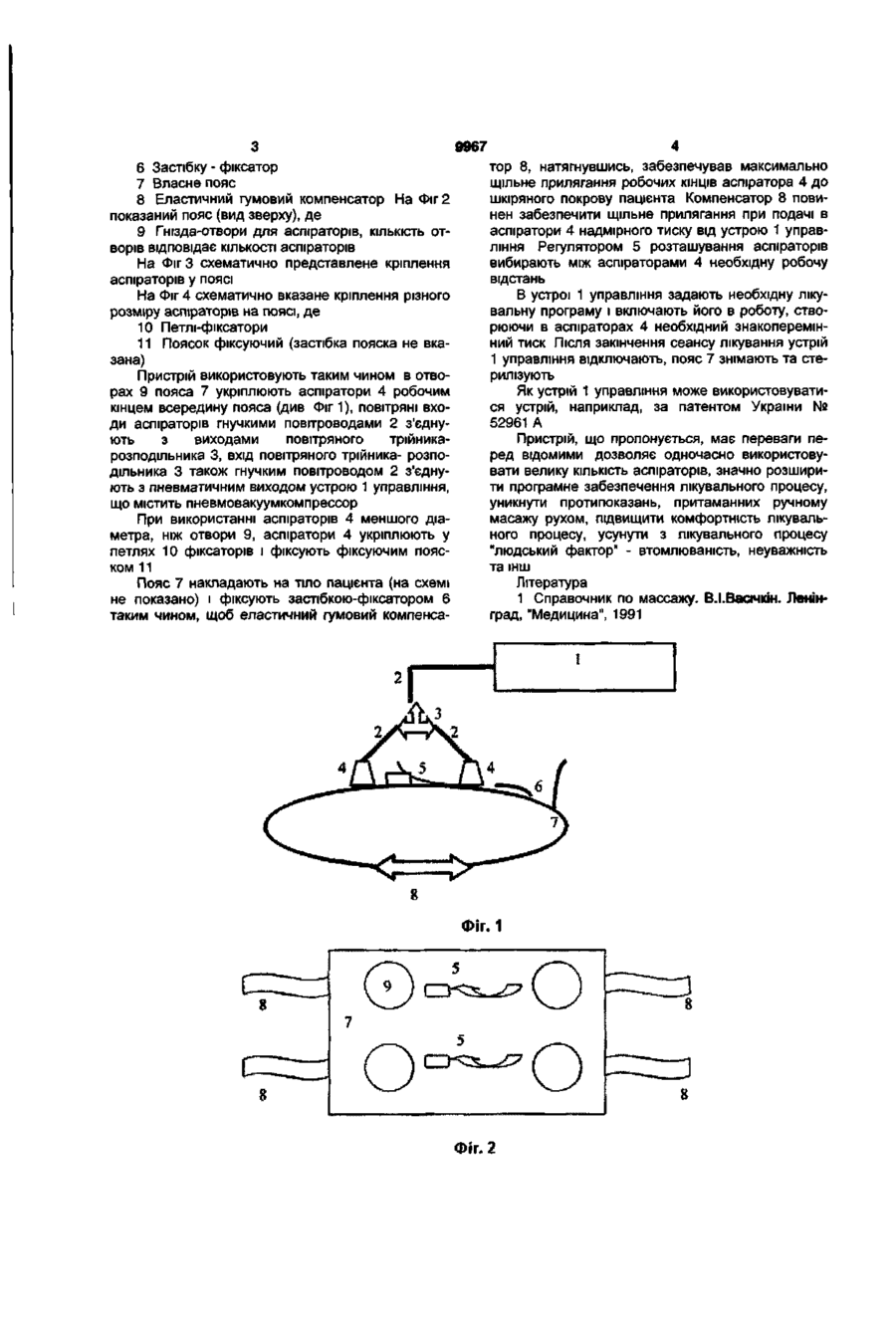

Пристрій для пневмомасажу, що містить аспіратори, пристрій управління з вакуумкомпресором, Корисна модель відноситься до галузі медицини, зокрема до фізіотерапії, і призначений для виконання знакоперемінного масажу повітрям з використанням повітряних аспіраторів. Відомий апарат В.І.Кулаженко та А.А.Сафонова для вакуумного апаратного масажу, який складається з повітряного компресору та металевих чи гумових аспіраторів [1]. Техніка застосування цього апарата така: аспіратор поперемінно накладають на больові точки або повільно пересувають по ділянці, яку масажують протягом 5-10хв. До недоліків цього пристрою необхідно віднести ефект "людського фактора" (медперсоналу) при виконанні лікувальної процедури: обмеженість варіантів руху аспіратора. Відомий також апарат для вакуумного масажу "Рефлекс-ПМА" [1]. Техніка застосування апарату аналогічна: "аспіратор прикладають до чистої шкіри й переміщують його у потрібному напрямі, не відриваючи від шкіри, плавно, не тиснучи на тканину". Відомий апарат ЕМА-2М конструкції Н.Васильєва для пневмомасажу [1], у якому для масажу використовують вже два аспіратори. Техніка застосування цього апарату аналогічна попередній - ручний рух аспіраторів. До недоліків цих апаратів відносять, крім "людського фактору", обмеженість можливостей у медичному застосуванні - наявність на шляху руху аспіратора родимок, папілом, виразок та інш., тобто ділянок, на яких категорично протипоказана механічна дія. Обійти ці ділянки достатньо важко. Подібний вид масажу у цьому випадку протипоказаний. Завданням корисної моделі, що пропону який відрізняється тим, що аспіратори закріплені у спеціальному поясі, на якому є регулятор розташування аспіраторів, встановлений між паралельно розміщеними аспіраторами, та еластичний гумовий компенсатор, який дозволяє компенсувати механічне зусилля, що виникає в аспіраторах при подачі в них надмірного тиску. ється, є розширення медичних можливостей, усунення протипоказань, розширення програмного забезпечення лікувального процесу, підвищення комфортності та ефективності лікування. Поставлене завдання досягається тим, що аспіратори укріплюють у спеціальному поясі стаціонарно, причому кількість аспіраторів N>2. Для більш точного розташування аспіраторів на шкіряному покрові пацієнта на поясі є фіксатори, які регулюються, а для забезпечення натяжіння поясу застосовують еластичний гумовий компенсатор, який дозволяє проводити масаж не тільки зниженим тиском, а й підвищеним. Сукупність ознак, які є в основній та відмітній частині об'єму формули пристрою, дозволяє одержати раніш невідомий ефект, який відбивається на суттєвому розширенні зони застосування знакоперемінного пневмомасажу у лікувальних цілях. Одним із варіантів виконання поясу є пояс, що складається з двох половинок, скріплених своїми поздовжніми сторонами, розташованими в області хребта, спеціальним кріпленням (липучкою). Подібна будова пояса дозволяє при необхідності використати у лікувальних цілях окремо половинки, наприклад, для лікування стегна. Корисна модель пояснюється фігурами Фіг. 1-4. На Фіг.1 представлена загальна схема будови кріплення, де: 1. Устрій управління, що містить пневмовакуумкомпресор. 2. Гнучкі повітроводи. 3. Повітряний трійник-розподілювач. 4. Аспіратори. 5. Регулятор розташування аспіраторів. h CD О) О О) 9967 6 Застібку - фіксатор 7 Власне пояс 8 Еластичний гумовий компенсатор На Фіг 2 показаний пояс (вид зверху), де 9 Гнізда-отвори для аспіраторів, КІЛЬКІСТЬ отворів відповідає КІЛЬКОСТІ аспіраторів На Фіг 3 схематично представлене кріплення аспіраторів у поясі На Фіг 4 схематично вказане кріплення різного розміру аспіраторів на поясі, де 10 Петлі-фіксатори 11 Поясок фіксуючий (застібка пояска не вказана) Пристрій використовують таким чином в отворах 9 пояса 7 укріплюють аспіратори 4 робочим кінцем всередину пояса (див Фіг 1), повітряні входи аспіраторів гнучкими повітроводами 2 з'єднують з виходами повітряного трійникарозподільника 3, вхід повітряного трійника- розподільника 3 також гнучким повітроводом 2 з'єднують з пневматичним виходом устрою 1 управління, що містить пневмовакуумкомпрессор При використанні аспіраторів 4 меншого діаметра, ніж отвори 9, аспіратори 4 укріплюють у петлях 10 фіксаторів і фіксують фіксуючим пояском 11 Пояс 7 накладають на тіло пацієнта (на схемі не показано) і фіксують застібкою-фіксатором 6 таким чином, щоб еластичний гумовий компенса тор 8, натягнувшись, забезпечував максимально щільне прилягання робочих КІНЦІВ аспіратора 4 до шкіряного покрову пацієнта Компенсатор 8 повинен забезпечити щільне прилягання при подачі в аспіратори 4 надмірного тиску від устрою 1 управління Регулятором 5 розташування аспіраторів вибирають між аспіраторами 4 необхідну робочу відстань В устрої 1 управління задають необхідну лікувальну програму і включають його в роботу, створюючи в аспіраторах 4 необхідний знакоперемінний тиск Після закінчення сеансу лікування устрій 1 управління відключають, пояс 7 знімають та стерилізують Як устрій 1 управління може використовуватися устрій, наприклад, за патентом України № 52961 А Пристрій, що пропонується, має переваги перед відомими дозволяє одночасно використовувати велику КІЛЬКІСТЬ аспіраторів, значно розширити програмне забезпечення лікувального процесу, уникнути протипоказань, притаманних ручному масажу рухом, підвищити комфортність лікувального процесу, усунути з лікувального процесу "людський фактор" - втомлюваність, неуважність та інш Література 1 Справочник по массажу. В.І.Ваачкін. Ленінград, "Медицина", 1991 Фіг. 1 •~"~~ Фіг. 2 •^..„.—^ 9967 Фіг. 4 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
