Пристрій для витягання детонатора

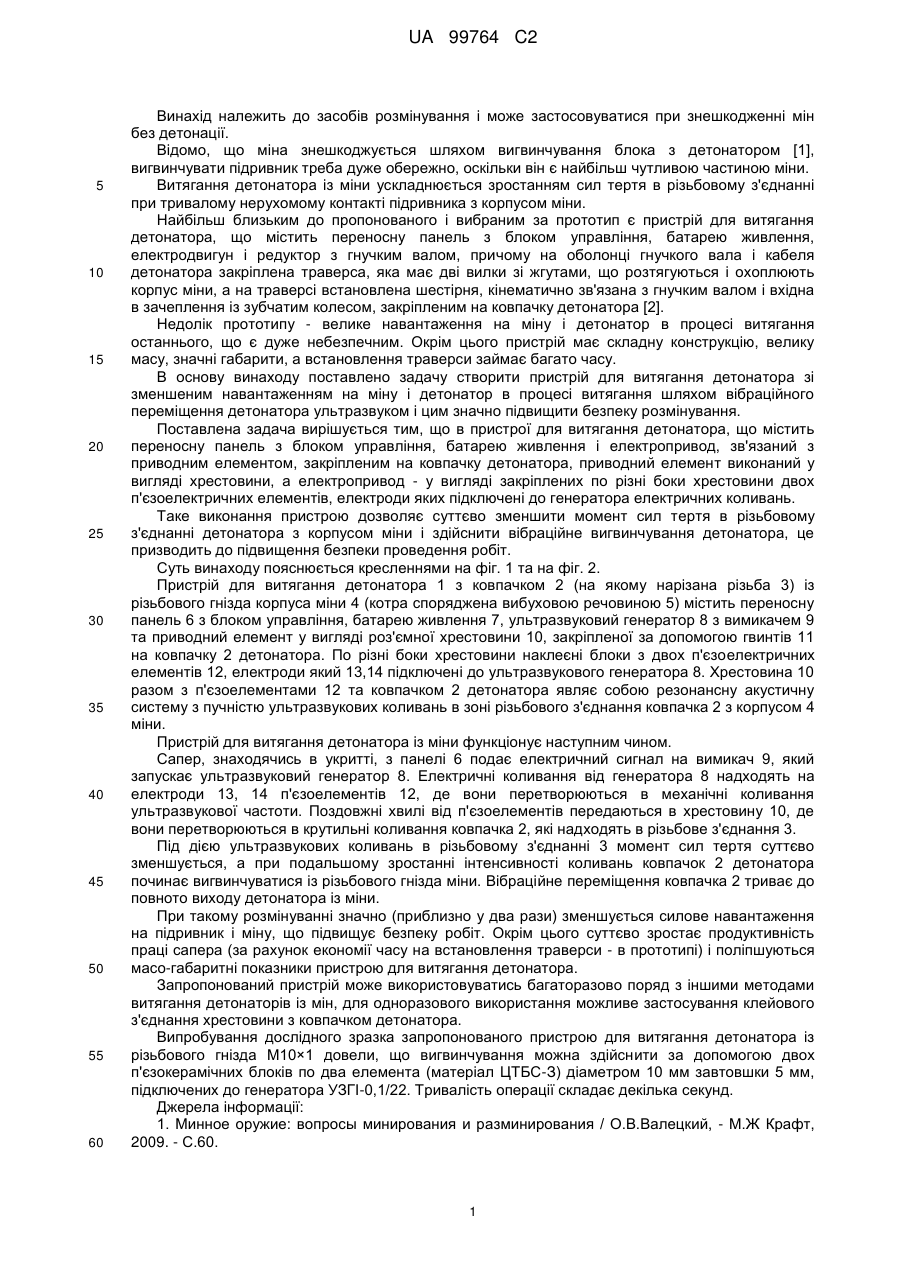

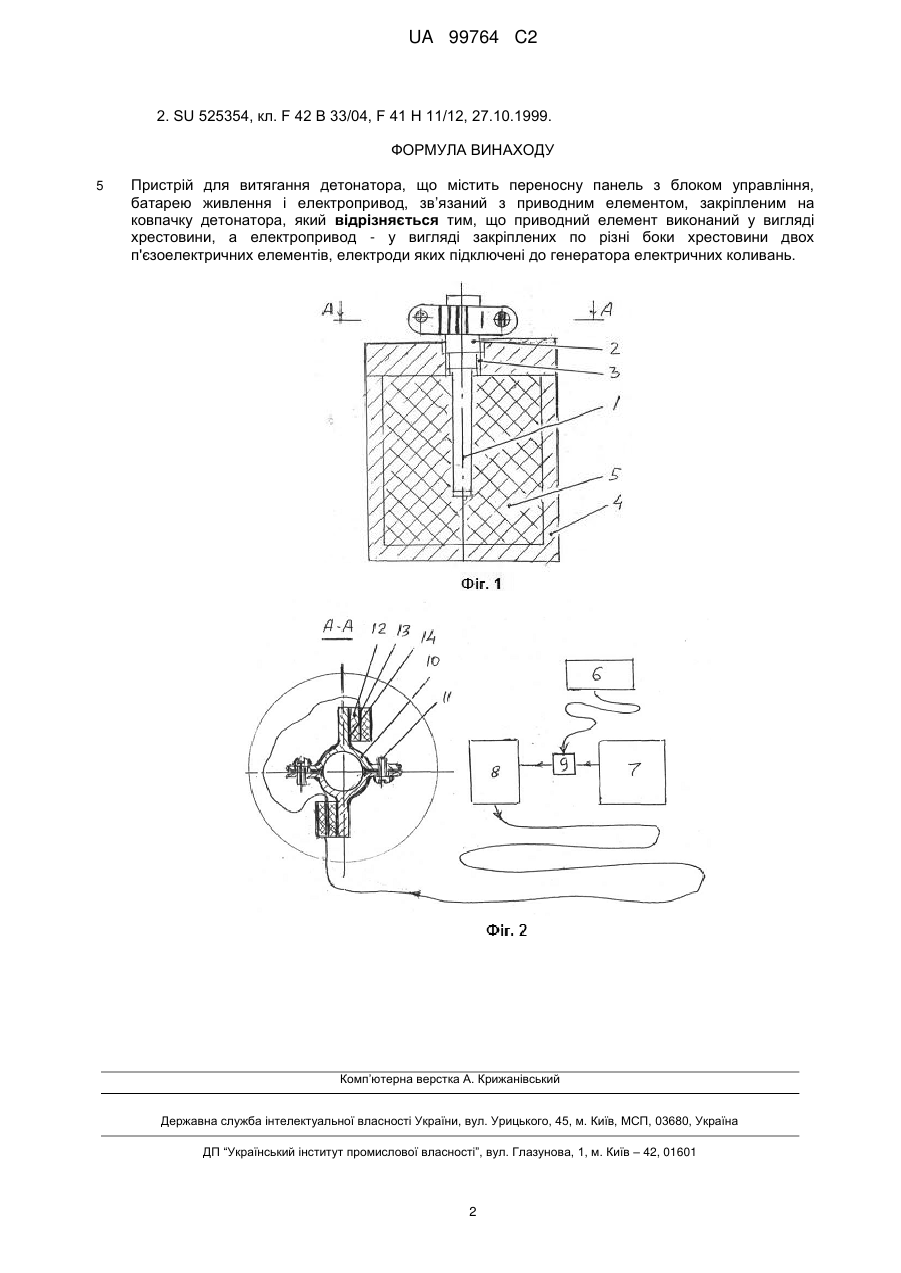

Реферат: Винахід належить до засобів розмінування. Пристрій для витягання детонатора містить переносну панель з блоком управління, батарею живлення і електропривод, зв’язаний з приводним елементом, закріпленим на ковпачку детонатора. Для підвищення безпеки і швидкості розмінування приводний елемент виконаний у вигляді хрестовини, а електропривод у вигляді закріплених по різні боки хрестовини двох п'єзоелектричних елементів, електроди яких підключені до генератора електричних коливань. UA 99764 C2 (12) UA 99764 C2 UA 99764 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів розмінування і може застосовуватися при знешкодженні мін без детонації. Відомо, що міна знешкоджується шляхом вигвинчування блока з детонатором [1], вигвинчувати підривник треба дуже обережно, оскільки він є найбільш чутливою частиною міни. Витягання детонатора із міни ускладнюється зростанням сил тертя в різьбовому з'єднанні при тривалому нерухомому контакті підривника з корпусом міни. Найбільш близьким до пропонованого і вибраним за прототип є пристрій для витягання детонатора, що містить переносну панель з блоком управління, батарею живлення, електродвигун і редуктор з гнучким валом, причому на оболонці гнучкого вала і кабеля детонатора закріплена траверса, яка має дві вилки зі жгутами, що розтягуються і охоплюють корпус міни, а на траверсі встановлена шестірня, кінематично зв'язана з гнучким валом і вхідна в зачеплення із зубчатим колесом, закріпленим на ковпачку детонатора [2]. Недолік прототипу - велике навантаження на міну і детонатор в процесі витягання останнього, що є дуже небезпечним. Окрім цього пристрій має cкладну конструкцію, велику масу, значні габарити, а встановлення траверси займає багато часу. В основу винаходу поставлено задачу створити пристрій для витягання детонатора зі зменшеним навантаженням на міну і детонатор в процесі витягання шляхом вібраційного переміщення детонатора ультразвуком і цим значно підвищити безпеку розмінування. Поставлена задача вирішується тим, що в пристрої для витягання детонатора, що містить переносну панель з блоком управління, батарею живлення і електропривод, зв'язаний з приводним елементом, закріпленим на ковпачку детонатора, приводний елемент виконаний у вигляді хрестовини, а електропривод - у вигляді закріплених по різні боки хрестовини двох п'єзоелектричних елементів, електроди яких підключені до генератора електричних коливань. Таке виконання пристрою дозволяє суттєво зменшити момент сил тертя в різьбовому з'єднанні детонатора з корпусом міни і здійснити вібраційне вигвинчування детонатора, це призводить до підвищення безпеки проведення робіт. Суть винаходу пояснюється кресленнями на фіг. 1 та на фіг. 2. Пристрій для витягання детонатора 1 з ковпачком 2 (на якому нарізана різьба 3) із різьбового гнізда корпуса міни 4 (котра споряджена вибуховою речовиною 5) містить переносну панель 6 з блоком управління, батарею живлення 7, ультразвуковий генератор 8 з вимикачем 9 та приводний елемент у вигляді роз'ємної хрестовини 10, закріпленої за допомогою гвинтів 11 на ковпачку 2 детонатора. По різні боки хрестовини наклеєні блоки з двох п'єзоелектричних елементів 12, електроди який 13,14 підключені до ультразвукового генератора 8. Хрестовина 10 разом з п'єзоелементами 12 та ковпачком 2 детонатора являє собою резонансну акустичну систему з пучністю ультразвукових коливань в зоні різьбового з'єднання ковпачка 2 з корпусом 4 міни. Пристрій для витягання детонатора із міни функціонує наступним чином. Сапер, знаходячись в укритті, з панелі 6 подає електричний сигнал на вимикач 9, який запускає ультразвуковий генератор 8. Електричні коливання від генератора 8 надходять на електроди 13, 14 п'єзоелементів 12, де вони перетворюються в механічні коливання ультразвукової частоти. Поздовжні хвилі від п'єзоелементів передаються в хрестовину 10, де вони перетворюються в крутильні коливання ковпачка 2, які надходять в різьбове з'єднання 3. Під дією ультразвукових коливань в різьбовому з'єднанні 3 момент сил тертя суттєво зменшується, а при подальшому зростанні інтенсивності коливань ковпачок 2 детонатора починає вигвинчуватися із різьбового гнізда міни. Вібраційне переміщення ковпачка 2 триває до повното виходу детонатора із міни. При такому розмінуванні значно (приблизно у два рази) зменшується силове навантаження на підривник і міну, що підвищує безпеку робіт. Окрім цього суттєво зростає продуктивність праці сапера (за рахунок економії часу на встановлення траверси - в прототипі) і поліпшуються масо-габаритні показники пристрою для витягання детонатора. Запропонований пристрій може використовуватись багаторазово поряд з іншими методами витягання детонаторів із мін, для одноразового використання можливе застосування клейового з'єднання хрестовини з ковпачком детонатора. Випробування дослідного зразка запропонованого пристрою для витягання детонатора із різьбового гнізда М10×1 довели, що вигвинчування можна здійснити за допомогою двох п'єзокерамічних блоків по два елемента (матеріал ЦТБС-З) діаметром 10 мм завтовшки 5 мм, підключених до генератора УЗГІ-0,1/22. Тривалість операції складає декілька секунд. Джерела інформації: 1. Минное оружие: вопросы минирования и разминирования / О.В.Валецкий, - М.Ж Крафт, 2009. - С.60. 1 UA 99764 C2 2. SU 525354, кл. F 42 В 33/04, F 41 Н 11/12, 27.10.1999. ФОРМУЛА ВИНАХОДУ 5 Пристрій для витягання детонатора, що містить переносну панель з блоком управління, батарею живлення і електропривод, зв’язаний з приводним елементом, закріпленим на ковпачку детонатора, який відрізняється тим, що приводний елемент виконаний у вигляді хрестовини, а електропривод - у вигляді закріплених по різні боки хрестовини двох п'єзоелектричних елементів, електроди яких підключені до генератора електричних коливань. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
