Тракторний лісовозний причіп з механічним приводом від вала відбору потужності трактора і гідроциліндрами для зближення і роз’єднання коліс

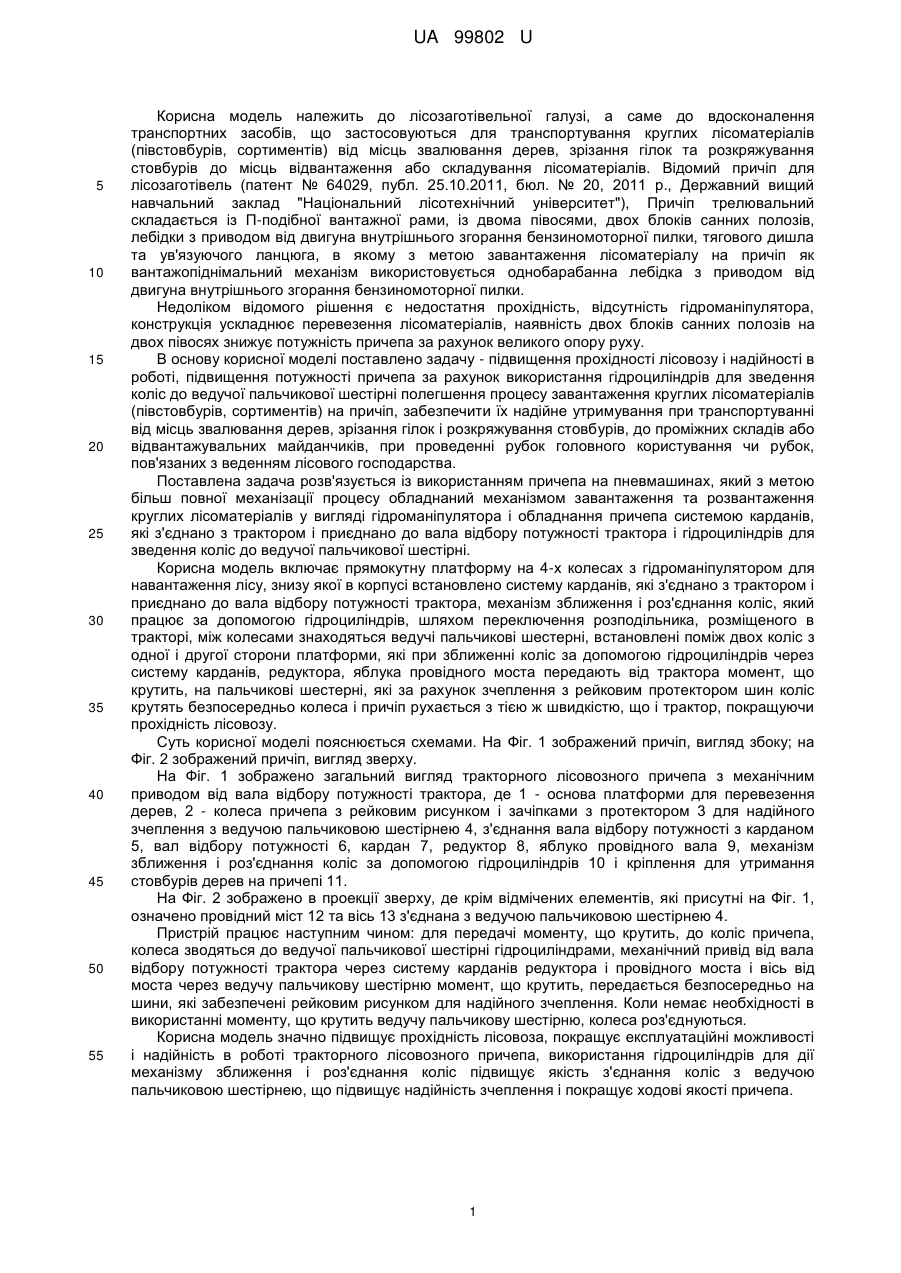

Реферат: Тракторний лісовозний причіп з механічним приводом від вала відбору потужності трактора і гідроциліндрами для зближення і роз'єднання коліс, який включає прямокутну платформу з гідроманіпулятором на 4-х колесах з рейковими протекторами, знизу платформи в корпусі встановлено систему карданів, які з'єднано з трактором і приєднано до вала відбору потужності трактора, механізм зближення і роз'єднання коліс виконано з використанням гідроциліндрів, його підключено до розподільника, розміщеного в тракторі, при зближенні коліс через систему карданів, редуктора, яблука провідного моста та осі передається від трактора момент, що крутить, на ведучі пальчикові шестерні, розташовані між колесами і встановлені поміж двох коліс з одної і другої сторони платформи, які при зближенні коліс за рахунок зчеплення з рейковим протектором шин коліс крутять безпосередньо колеса. UA 99802 U (54) ТРАКТОРНИЙ ЛІСОВОЗНИЙ ПРИЧІП З МЕХАНІЧНИМ ПРИВОДОМ ВІД ВАЛА ВІДБОРУ ПОТУЖНОСТІ ТРАКТОРА І ГІДРОЦИЛІНДРАМИ ДЛЯ ЗБЛИЖЕННЯ І РОЗ'ЄДНАННЯ КОЛІС UA 99802 U UA 99802 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до лісозаготівельної галузі, а саме до вдосконалення транспортних засобів, що застосовуються для транспортування круглих лісоматеріалів (півстовбурів, сортиментів) від місць звалювання дерев, зрізання гілок та розкряжування стовбурів до місць відвантаження або складування лісоматеріалів. Відомий причіп для лісозаготівель (патент № 64029, публ. 25.10.2011, бюл. № 20, 2011 р., Державний вищий навчальний заклад "Національний лісотехнічний університет"), Причіп трелювальний складається із П-подібної вантажної рами, із двома півосями, двох блоків санних полозів, лебідки з приводом від двигуна внутрішнього згорання бензиномоторної пилки, тягового дишла та ув'язуючого ланцюга, в якому з метою завантаження лісоматеріалу на причіп як вантажопіднімальний механізм використовується однобарабанна лебідка з приводом від двигуна внутрішнього згорання бензиномоторної пилки. Недоліком відомого рішення є недостатня прохідність, відсутність гідроманіпулятора, конструкція ускладнює перевезення лісоматеріалів, наявність двох блоків санних полозів на двох півосях знижує потужність причепа за рахунок великого опору руху. В основу корисної моделі поставлено задачу - підвищення прохідності лісовозу і надійності в роботі, підвищення потужності причепа за рахунок використання гідроциліндрів для зведення коліс до ведучої пальчикової шестірні полегшення процесу завантаження круглих лісоматеріалів (півстовбурів, сортиментів) на причіп, забезпечити їх надійне утримування при транспортуванні від місць звалювання дерев, зрізання гілок і розкряжування стовбурів, до проміжних складів або відвантажувальних майданчиків, при проведенні рубок головного користування чи рубок, пов'язаних з веденням лісового господарства. Поставлена задача розв'язується із використанням причепа на пневмашинах, який з метою більш повної механізації процесу обладнаний механізмом завантаження та розвантаження круглих лісоматеріалів у вигляді гідроманіпулятора і обладнання причепа системою карданів, які з'єднано з трактором і приєднано до вала відбору потужності трактора і гідроциліндрів для зведення коліс до ведучої пальчикової шестірні. Корисна модель включає прямокутну платформу на 4-х колесах з гідроманіпулятором для навантаження лісу, знизу якої в корпусі встановлено систему карданів, які з'єднано з трактором і приєднано до вала відбору потужності трактора, механізм зближення і роз'єднання коліс, який працює за допомогою гідроциліндрів, шляхом переключення розподільника, розміщеного в тракторі, між колесами знаходяться ведучі пальчикові шестерні, встановлені поміж двох коліс з одної і другої сторони платформи, які при зближенні коліс за допомогою гідроциліндрів через систему карданів, редуктора, яблука провідного моста передають від трактора момент, що крутить, на пальчикові шестерні, які за рахунок зчеплення з рейковим протектором шин коліс крутять безпосередньо колеса і причіп рухається з тією ж швидкістю, що і трактор, покращуючи прохідність лісовозу. Суть корисної моделі пояснюється схемами. На Фіг. 1 зображений причіп, вигляд збоку; на Фіг. 2 зображений причіп, вигляд зверху. На Фіг. 1 зображено загальний вигляд тракторного лісовозного причепа з механічним приводом від вала відбору потужності трактора, де 1 - основа платформи для перевезення дерев, 2 - колеса причепа з рейковим рисунком і зачіпками з протектором 3 для надійного зчеплення з ведучою пальчиковою шестірнею 4, з'єднання вала відбору потужності з карданом 5, вал відбору потужності 6, кардан 7, редуктор 8, яблуко провідного вала 9, механізм зближення і роз'єднання коліс за допомогою гідроциліндрів 10 і кріплення для утримання стовбурів дерев на причепі 11. На Фіг. 2 зображено в проекції зверху, де крім відмічених елементів, які присутні на Фіг. 1, означено провідний міст 12 та вісь 13 з'єднана з ведучою пальчиковою шестірнею 4. Пристрій працює наступним чином: для передачі моменту, що крутить, до коліс причепа, колеса зводяться до ведучої пальчикової шестірні гідроциліндрами, механічний привід від вала відбору потужності трактора через систему карданів редуктора і провідного моста і вісь від моста через ведучу пальчикову шестірню момент, що крутить, передається безпосередньо на шини, які забезпечені рейковим рисунком для надійного зчеплення. Коли немає необхідності в використанні моменту, що крутить ведучу пальчикову шестірню, колеса роз'єднуються. Корисна модель значно підвищує прохідність лісовоза, покращує експлуатаційні можливості і надійність в роботі тракторного лісовозного причепа, використання гідроциліндрів для дії механізму зближення і роз'єднання коліс підвищує якість з'єднання коліс з ведучою пальчиковою шестірнею, що підвищує надійність зчеплення і покращує ходові якості причепа. 1 UA 99802 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Тракторний лісовозний причіп з механічним приводом від вала відбору потужності трактора і гідроциліндрами для зближення і роз'єднання коліс, який відрізняється тим, що включає прямокутну платформу з гідроманіпулятором на 4-х колесах з рейковими протекторами, знизу платформи в корпусі встановлено систему карданів, які з'єднано з трактором і приєднано до вала відбору потужності трактора, механізм зближення і роз'єднання коліс виконано з використанням гідроциліндрів, його підключено до розподільника, розміщеного в тракторі, при зближенні коліс через систему карданів, редуктора, яблука провідного моста та осі передається від трактора момент, що крутить, на ведучі пальчикові шестерні, розташовані між колесами і встановлені поміж двох коліс з одної і другої сторони платформи, які при зближенні коліс за рахунок зчеплення з рейковим протектором шин коліс крутять безпосередньо колеса. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
