Тракторний лісовозний причеп з механічним приводом від вала відбору потужності трактора

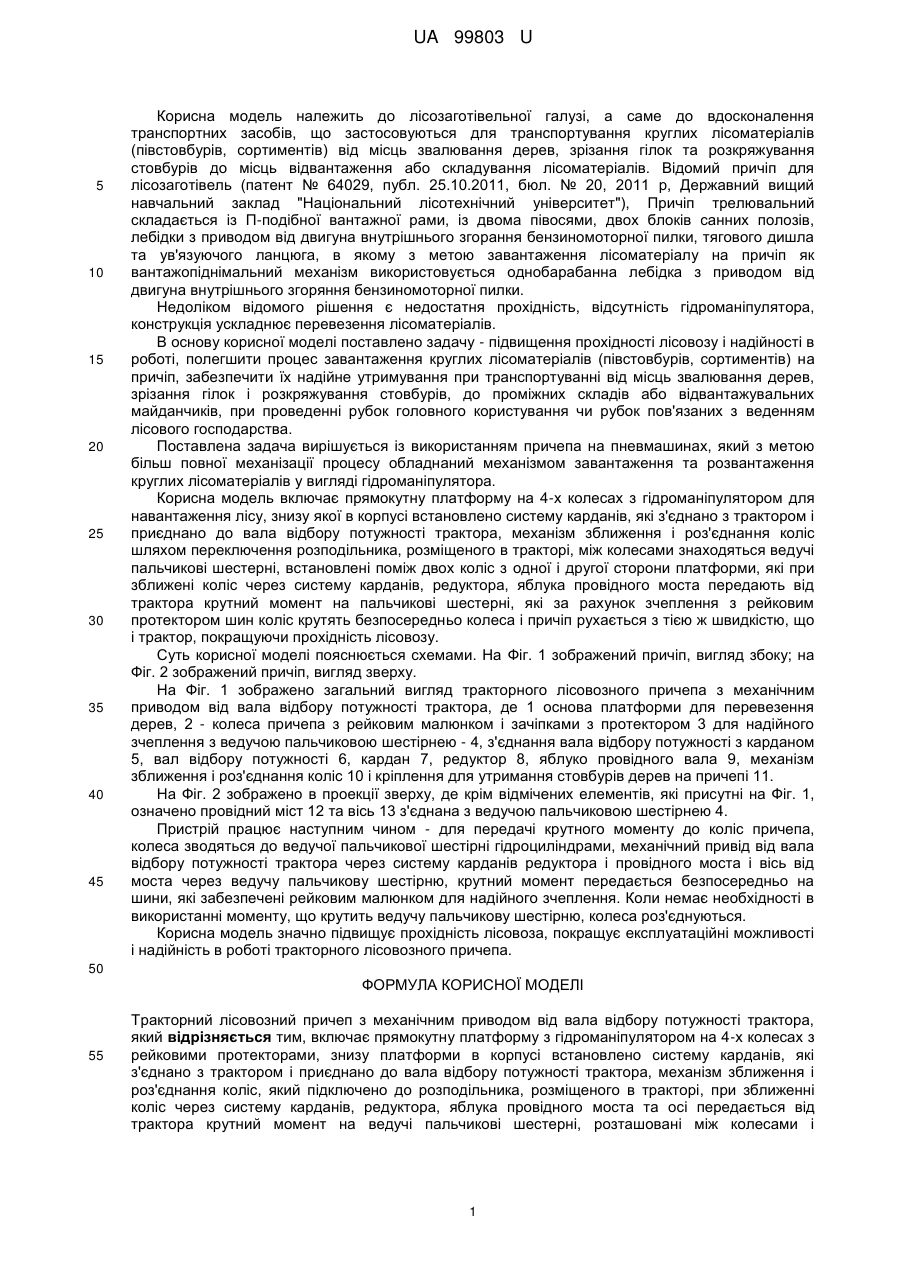

Реферат: Тракторний лісовозний причеп з механічним приводом від вала відбору потужності трактора, який включає прямокутну платформу з гідроманіпулятором на 4-х колесах з рейковими протекторами, знизу платформи в корпусі встановлено систему карданів, які з'єднано з трактором і приєднано до вала відбору потужності трактора, механізм зближення і роз'єднання коліс, який підключено до розподільника, розміщеного в тракторі, при зближенні коліс через систему карданів, редуктора, яблука провідного моста та осі передається від трактора крутний момент на ведучі пальчикові шестерні, розташовані між колесами і встановлені поміж двох коліс з одної і другої сторони платформи, які при зближенні коліс за рахунок зчеплення з рейковим протектором шин коліс крутять безпосередньо колеса. UA 99803 U (54) ТРАКТОРНИЙ ЛІСОВОЗНИЙ ПРИЧЕП З МЕХАНІЧНИМ ПРИВОДОМ ВІД ВАЛА ВІДБОРУ ПОТУЖНОСТІ ТРАКТОРА UA 99803 U UA 99803 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до лісозаготівельної галузі, а саме до вдосконалення транспортних засобів, що застосовуються для транспортування круглих лісоматеріалів (півстовбурів, сортиментів) від місць звалювання дерев, зрізання гілок та розкряжування стовбурів до місць відвантаження або складування лісоматеріалів. Відомий причіп для лісозаготівель (патент № 64029, публ. 25.10.2011, бюл. № 20, 2011 р, Державний вищий навчальний заклад "Національний лісотехнічний університет"), Причіп трелювальний складається із П-подібної вантажної рами, із двома півосями, двох блоків санних полозів, лебідки з приводом від двигуна внутрішнього згорання бензиномоторної пилки, тягового дишла та ув'язуючого ланцюга, в якому з метою завантаження лісоматеріалу на причіп як вантажопіднімальний механізм використовується однобарабанна лебідка з приводом від двигуна внутрішнього згоряння бензиномоторної пилки. Недоліком відомого рішення є недостатня прохідність, відсутність гідроманіпулятора, конструкція ускладнює перевезення лісоматеріалів. В основу корисної моделі поставлено задачу - підвищення прохідності лісовозу і надійності в роботі, полегшити процес завантаження круглих лісоматеріалів (півстовбурів, сортиментів) на причіп, забезпечити їх надійне утримування при транспортуванні від місць звалювання дерев, зрізання гілок і розкряжування стовбурів, до проміжних складів або відвантажувальних майданчиків, при проведенні рубок головного користування чи рубок пов'язаних з веденням лісового господарства. Поставлена задача вирішується із використанням причепа на пневмашинах, який з метою більш повної механізації процесу обладнаний механізмом завантаження та розвантаження круглих лісоматеріалів у вигляді гідроманіпулятора. Корисна модель включає прямокутну платформу на 4-х колесах з гідроманіпулятором для навантаження лісу, знизу якої в корпусі встановлено систему карданів, які з'єднано з трактором і приєднано до вала відбору потужності трактора, механізм зближення і роз'єднання коліс шляхом переключення розподільника, розміщеного в тракторі, між колесами знаходяться ведучі пальчикові шестерні, встановлені поміж двох коліс з одної і другої сторони платформи, які при зближені коліс через систему карданів, редуктора, яблука провідного моста передають від трактора крутний момент на пальчикові шестерні, які за рахунок зчеплення з рейковим протектором шин коліс крутять безпосередньо колеса і причіп рухається з тією ж швидкістю, що і трактор, покращуючи прохідність лісовозу. Суть корисної моделі пояснюється схемами. На Фіг. 1 зображений причіп, вигляд збоку; на Фіг. 2 зображений причіп, вигляд зверху. На Фіг. 1 зображено загальний вигляд тракторного лісовозного причепа з механічним приводом від вала відбору потужності трактора, де 1 основа платформи для перевезення дерев, 2 - колеса причепа з рейковим малюнком і зачіпками з протектором 3 для надійного зчеплення з ведучою пальчиковою шестірнею - 4, з'єднання вала відбору потужності з карданом 5, вал відбору потужності 6, кардан 7, редуктор 8, яблуко провідного вала 9, механізм зближення і роз'єднання коліс 10 і кріплення для утримання стовбурів дерев на причепі 11. На Фіг. 2 зображено в проекції зверху, де крім відмічених елементів, які присутні на Фіг. 1, означено провідний міст 12 та вісь 13 з'єднана з ведучою пальчиковою шестірнею 4. Пристрій працює наступним чином - для передачі крутного моменту до коліс причепа, колеса зводяться до ведучої пальчикової шестірні гідроциліндрами, механічний привід від вала відбору потужності трактора через систему карданівредуктора і провідного моста і вісь від моста через ведучу пальчикову шестірню, крутний момент передається безпосередньо на шини, які забезпечені рейковим малюнком для надійного зчеплення. Коли немає необхідності в використанні моменту, що крутить ведучу пальчикову шестірню, колеса роз'єднуються. Корисна модель значно підвищує прохідність лісовоза, покращує експлуатаційні можливості і надійність в роботі тракторного лісовозного причепа. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Тракторний лісовозний причеп з механічним приводом від вала відбору потужності трактора, який відрізняється тим, включає прямокутну платформу з гідроманіпулятором на 4-х колесах з рейковими протекторами, знизу платформи в корпусі встановлено систему карданів, які з'єднано з трактором і приєднано до вала відбору потужності трактора, механізм зближення і роз'єднання коліс, який підключено до розподільника, розміщеного в тракторі, при зближенні коліс через систему карданів, редуктора, яблука провідного моста та осі передається від трактора крутний момент на ведучі пальчикові шестерні, розташовані між колесами і 1 UA 99803 U встановлені поміж двох коліс з одної і другої сторони платформи, які при зближенні коліс за рахунок зчеплення з рейковим протектором шин коліс крутять безпосередньо колеса. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
