Пристрій рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин

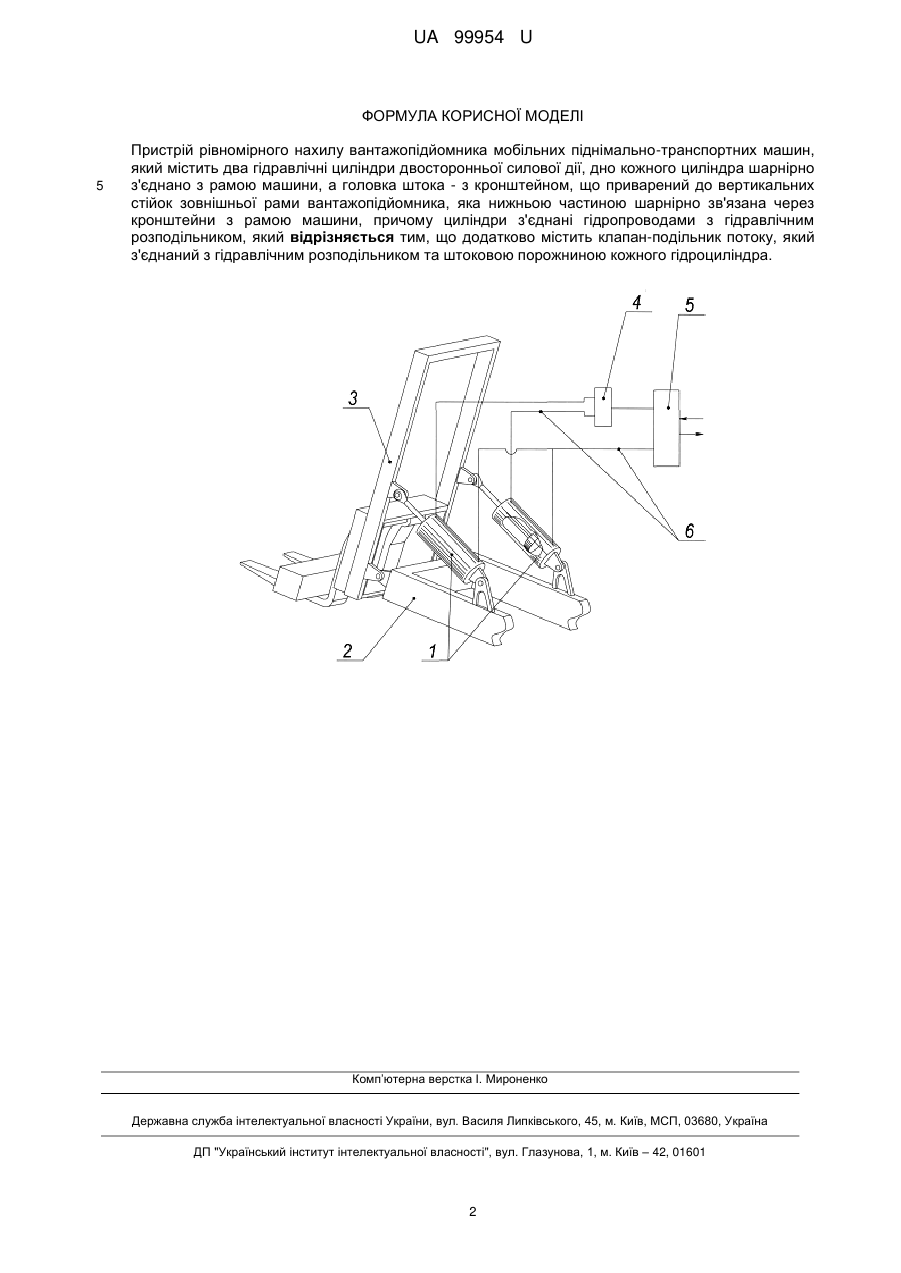

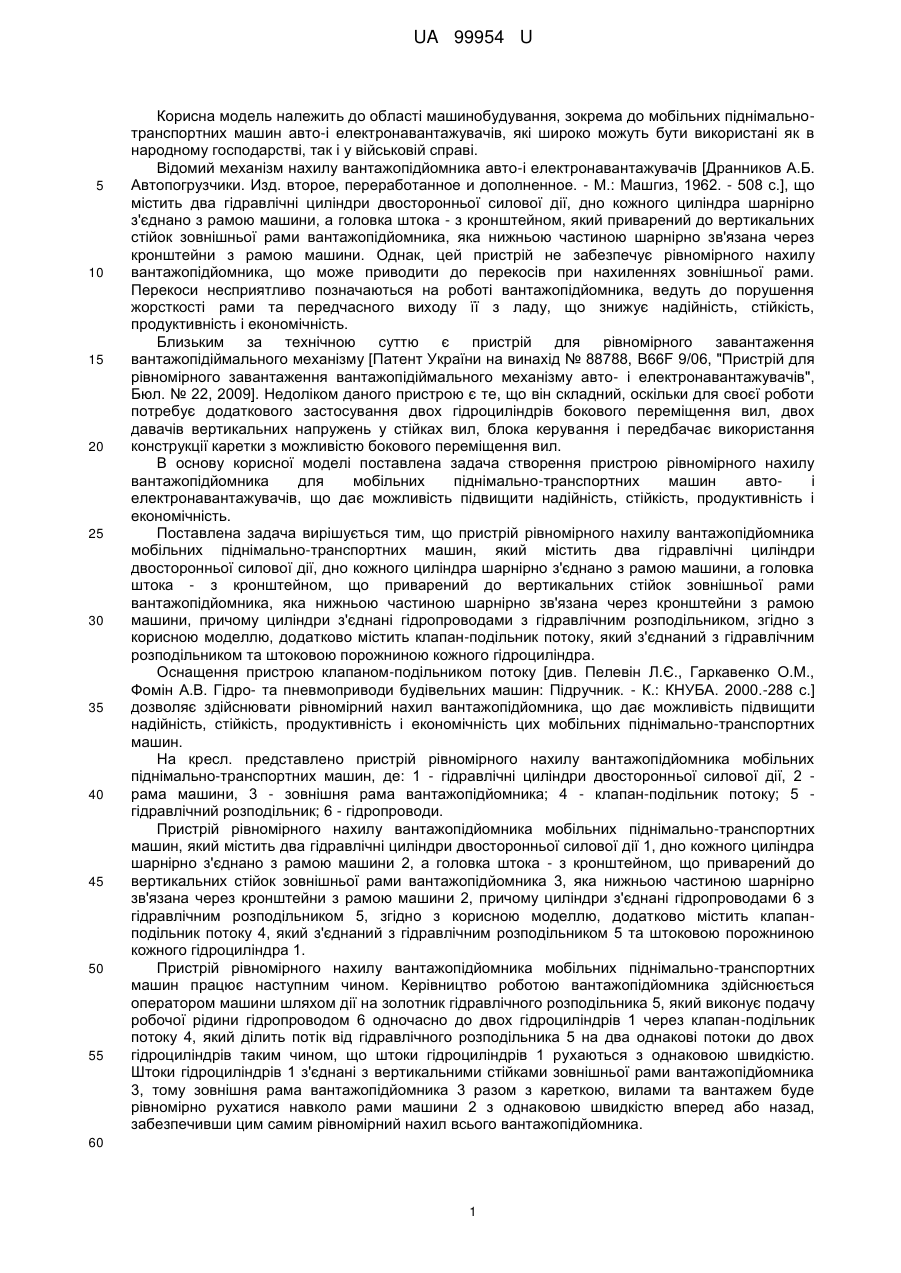

Реферат: Пристрій рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин містить два гідравлічні циліндри двосторонньої силової дії, дно кожного циліндра шарнірно з'єднано з рамою машини, а головка штока - з кронштейном, що приварений до вертикальних стійок зовнішньої рами вантажопідйомника, яка нижньою частиною шарнірно зв'язана через кронштейни з рамою машини, причому циліндри з'єднані гідропроводами з гідравлічним розподільником. Додатково містить клапан-подільник потоку, який з'єднаний з гідравлічним розподільником та штоковою порожниною кожного гідроциліндра. UA 99954 U (12) UA 99954 U UA 99954 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, зокрема до мобільних піднімальнотранспортних машин авто-і електронавантажувачів, які широко можуть бути використані як в народному господарстві, так і у військовій справі. Відомий механізм нахилу вантажопідйомника авто-і електронавантажувачів [Дранников А.Б. Автопогрузчики. Изд. второе, переработанное и дополненное. - М.: Машгиз, 1962. - 508 с.], що містить два гідравлічні циліндри двосторонньої силової дії, дно кожного циліндра шарнірно з'єднано з рамою машини, а головка штока - з кронштейном, який приварений до вертикальних стійок зовнішньої рами вантажопідйомника, яка нижньою частиною шарнірно зв'язана через кронштейни з рамою машини. Однак, цей пристрій не забезпечує рівномірного нахилу вантажопідйомника, що може приводити до перекосів при нахиленнях зовнішньої рами. Перекоси несприятливо позначаються на роботі вантажопідйомника, ведуть до порушення жорсткості рами та передчасного виходу її з ладу, що знижує надійність, стійкість, продуктивність і економічність. Близьким за технічною суттю є пристрій для рівномірного завантаження вантажопідіймального механізму [Патент України на винахід № 88788, B66F 9/06, "Пристрій для рівномірного завантаження вантажопідіймального механізму авто- і електронавантажувачів", Бюл. № 22, 2009]. Недоліком даного пристрою є те, що він складний, оскільки для своєї роботи потребує додаткового застосування двох гідроциліндрів бокового переміщення вил, двох давачів вертикальних напружень у стійках вил, блока керування і передбачає використання конструкції каретки з можливістю бокового переміщення вил. В основу корисної моделі поставлена задача створення пристрою рівномірного нахилу вантажопідйомника для мобільних піднімально-транспортних машин автоі електронавантажувачів, що дає можливість підвищити надійність, стійкість, продуктивність і економічність. Поставлена задача вирішується тим, що пристрій рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин, який містить два гідравлічні циліндри двосторонньої силової дії, дно кожного циліндра шарнірно з'єднано з рамою машини, а головка штока - з кронштейном, що приварений до вертикальних стійок зовнішньої рами вантажопідйомника, яка нижньою частиною шарнірно зв'язана через кронштейни з рамою машини, причому циліндри з'єднані гідропроводами з гідравлічним розподільником, згідно з корисною моделлю, додатково містить клапан-подільник потоку, який з'єднаний з гідравлічним розподільником та штоковою порожниною кожного гідроциліндра. Оснащення пристрою клапаном-подільником потоку [див. Пелевін Л.Є., Гаркавенко О.М., Фомін А.В. Гідро- та пневмоприводи будівельних машин: Підручник. - К.: КНУБА. 2000.-288 с.] дозволяє здійснювати рівномірний нахил вантажопідйомника, що дає можливість підвищити надійність, стійкість, продуктивність і економічність цих мобільних піднімально-транспортних машин. На кресл. представлено пристрій рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин, де: 1 - гідравлічні циліндри двосторонньої силової дії, 2 рама машини, 3 - зовнішня рама вантажопідйомника; 4 - клапан-подільник потоку; 5 гідравлічний розподільник; 6 - гідропроводи. Пристрій рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин, який містить два гідравлічні циліндри двосторонньої силової дії 1, дно кожного циліндра шарнірно з'єднано з рамою машини 2, а головка штока - з кронштейном, що приварений до вертикальних стійок зовнішньої рами вантажопідйомника 3, яка нижньою частиною шарнірно зв'язана через кронштейни з рамою машини 2, причому циліндри з'єднані гідропроводами 6 з гідравлічним розподільником 5, згідно з корисною моделлю, додатково містить клапанподільник потоку 4, який з'єднаний з гідравлічним розподільником 5 та штоковою порожниною кожного гідроциліндра 1. Пристрій рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин працює наступним чином. Керівництво роботою вантажопідйомника здійснюється оператором машини шляхом дії на золотник гідравлічного розподільника 5, який виконує подачу робочої рідини гідропроводом 6 одночасно до двох гідроциліндрів 1 через клапан-подільник потоку 4, який ділить потік від гідравлічного розподільника 5 на два однакові потоки до двох гідроциліндрів таким чином, що штоки гідроциліндрів 1 рухаються з однаковою швидкістю. Штоки гідроциліндрів 1 з'єднані з вертикальними стійками зовнішньої рами вантажопідйомника 3, тому зовнішня рама вантажопідйомника 3 разом з кареткою, вилами та вантажем буде рівномірно рухатися навколо рами машини 2 з однаковою швидкістю вперед або назад, забезпечивши цим самим рівномірний нахил всього вантажопідйомника. 60 1 UA 99954 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій рівномірного нахилу вантажопідйомника мобільних піднімально-транспортних машин, який містить два гідравлічні циліндри двосторонньої силової дії, дно кожного циліндра шарнірно з'єднано з рамою машини, а головка штока - з кронштейном, що приварений до вертикальних стійок зовнішньої рами вантажопідйомника, яка нижньою частиною шарнірно зв'язана через кронштейни з рамою машини, причому циліндри з'єднані гідропроводами з гідравлічним розподільником, який відрізняється тим, що додатково містить клапан-подільник потоку, який з'єднаний з гідравлічним розподільником та штоковою порожниною кожного гідроциліндра. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
