Контейнер з матеріалом для друкування (варіанти) і плата, яка встановлюється на контейнері з матеріалом для друкування (варіанти)

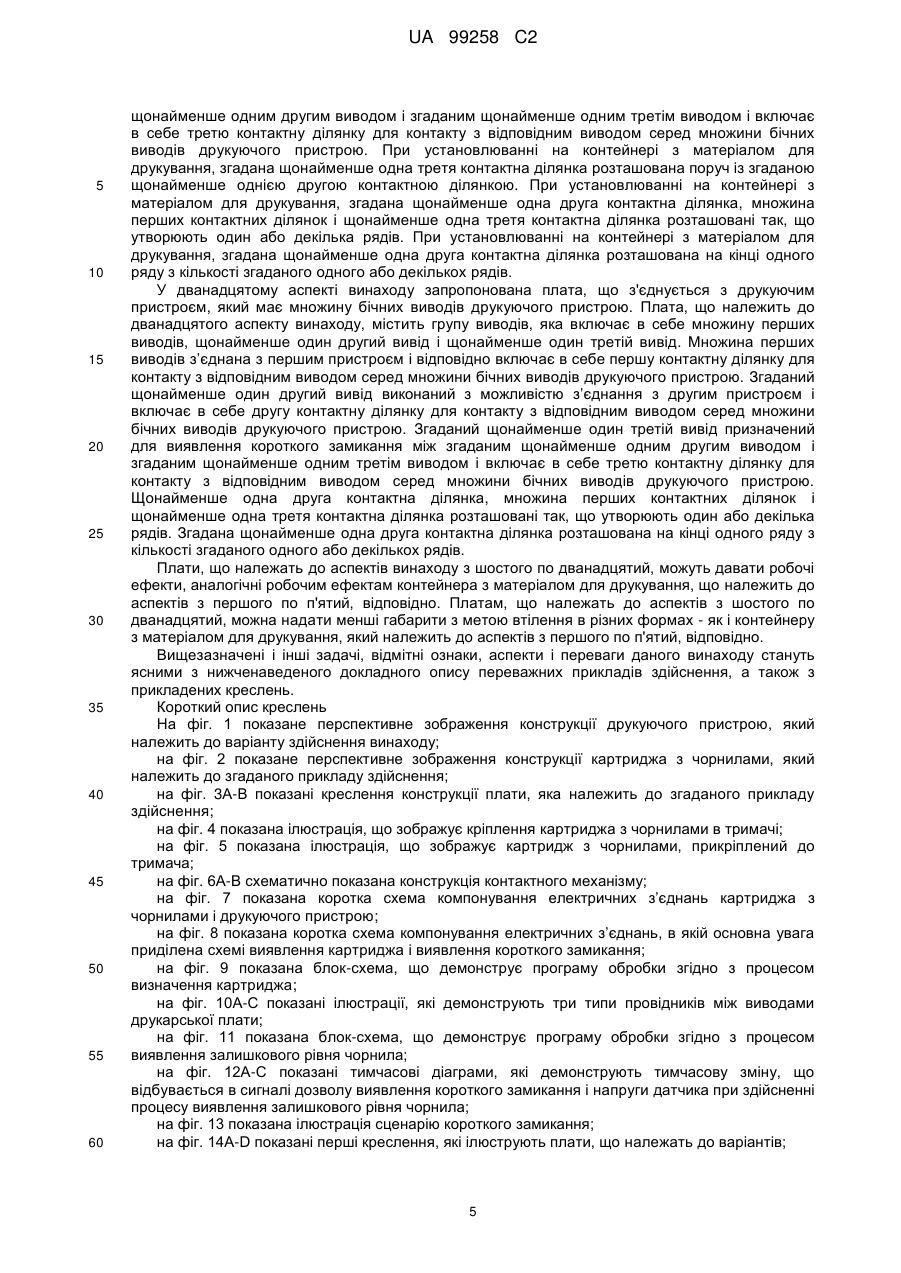

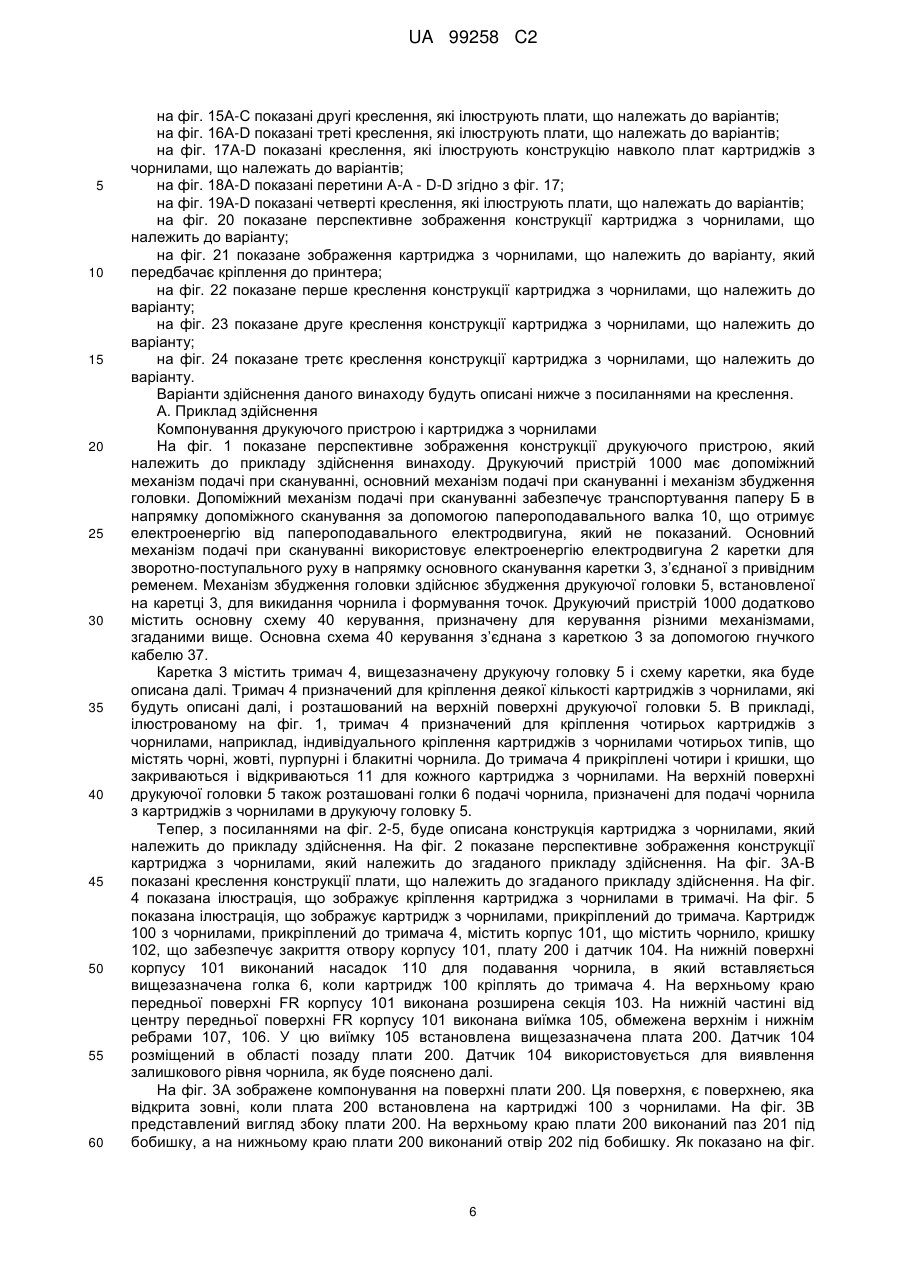

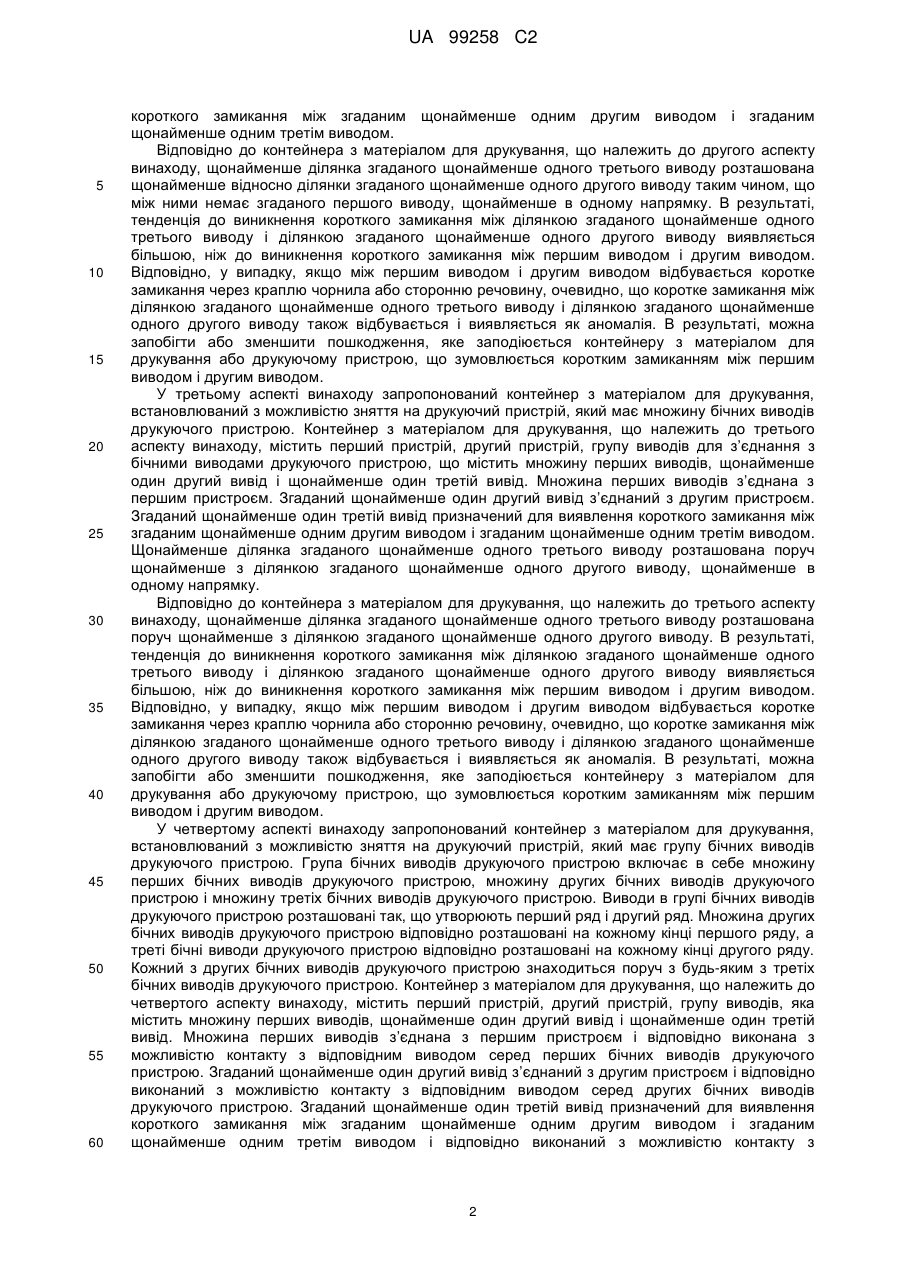

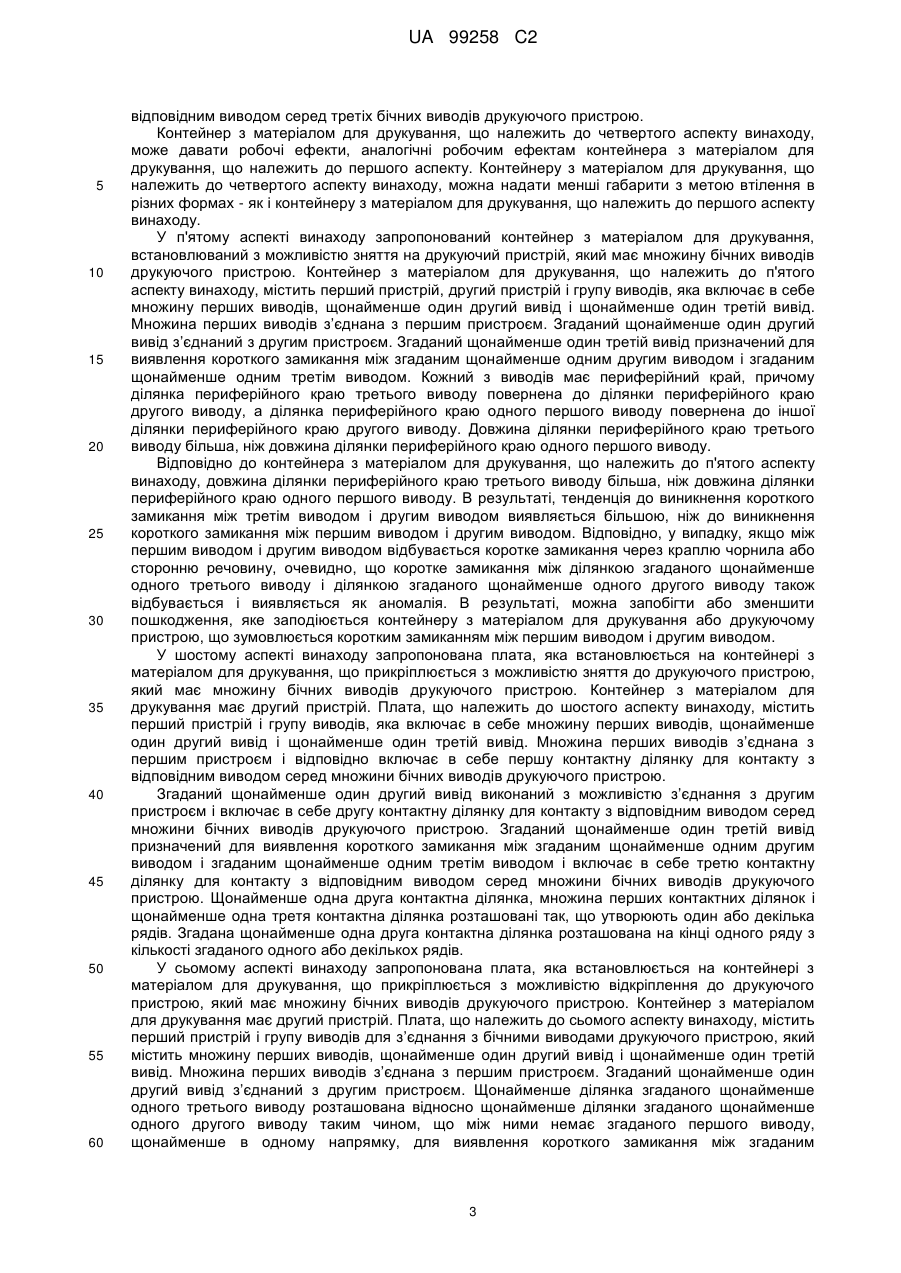

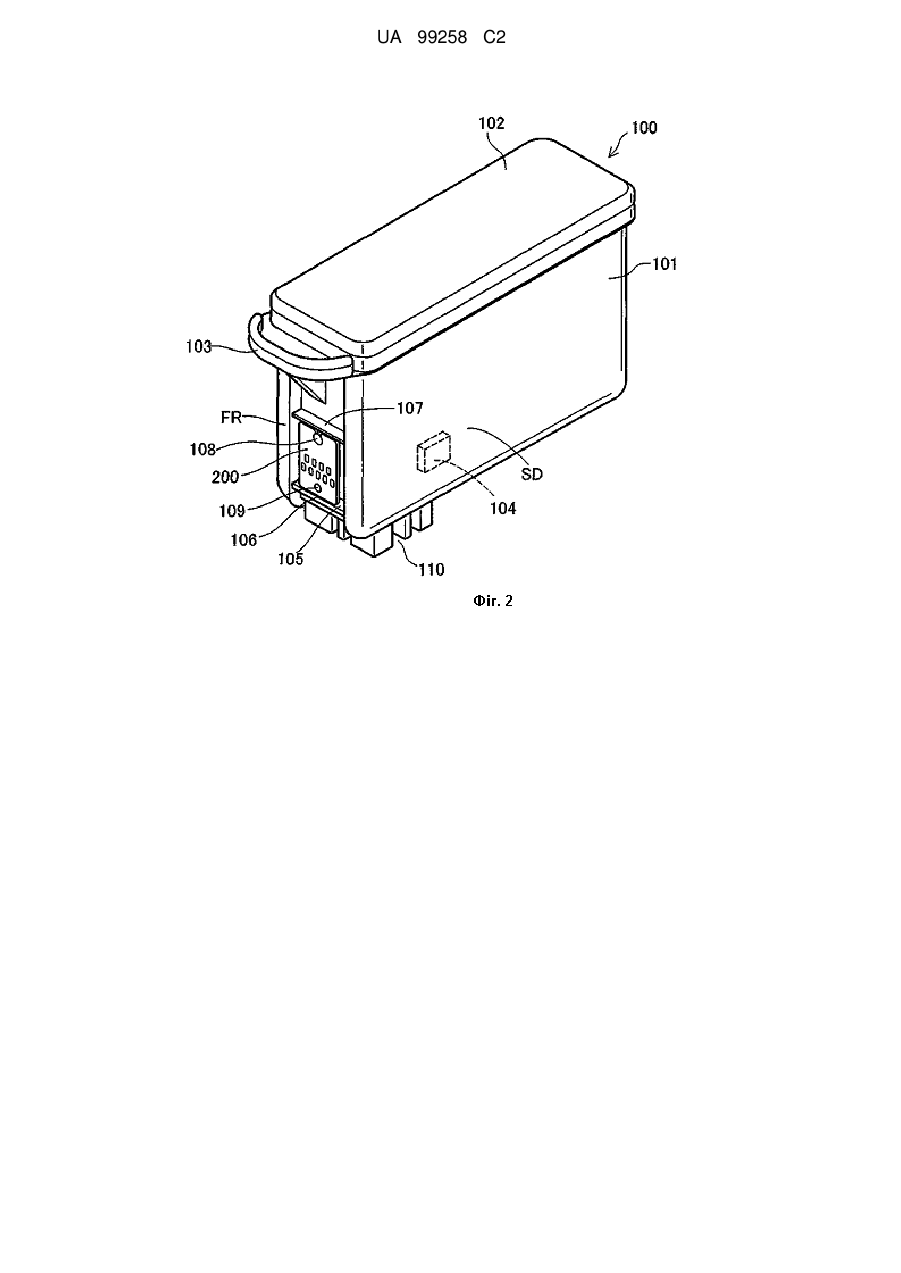

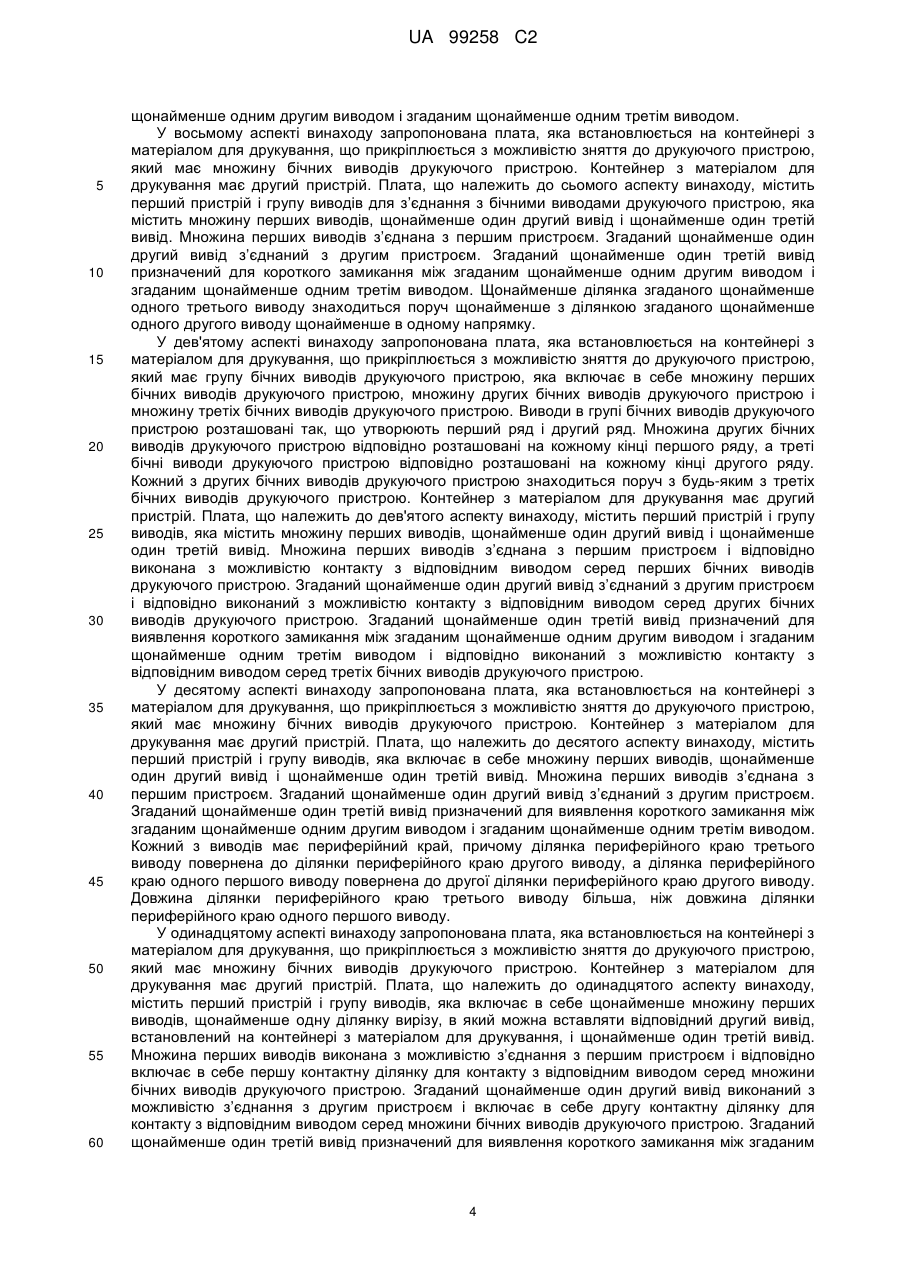

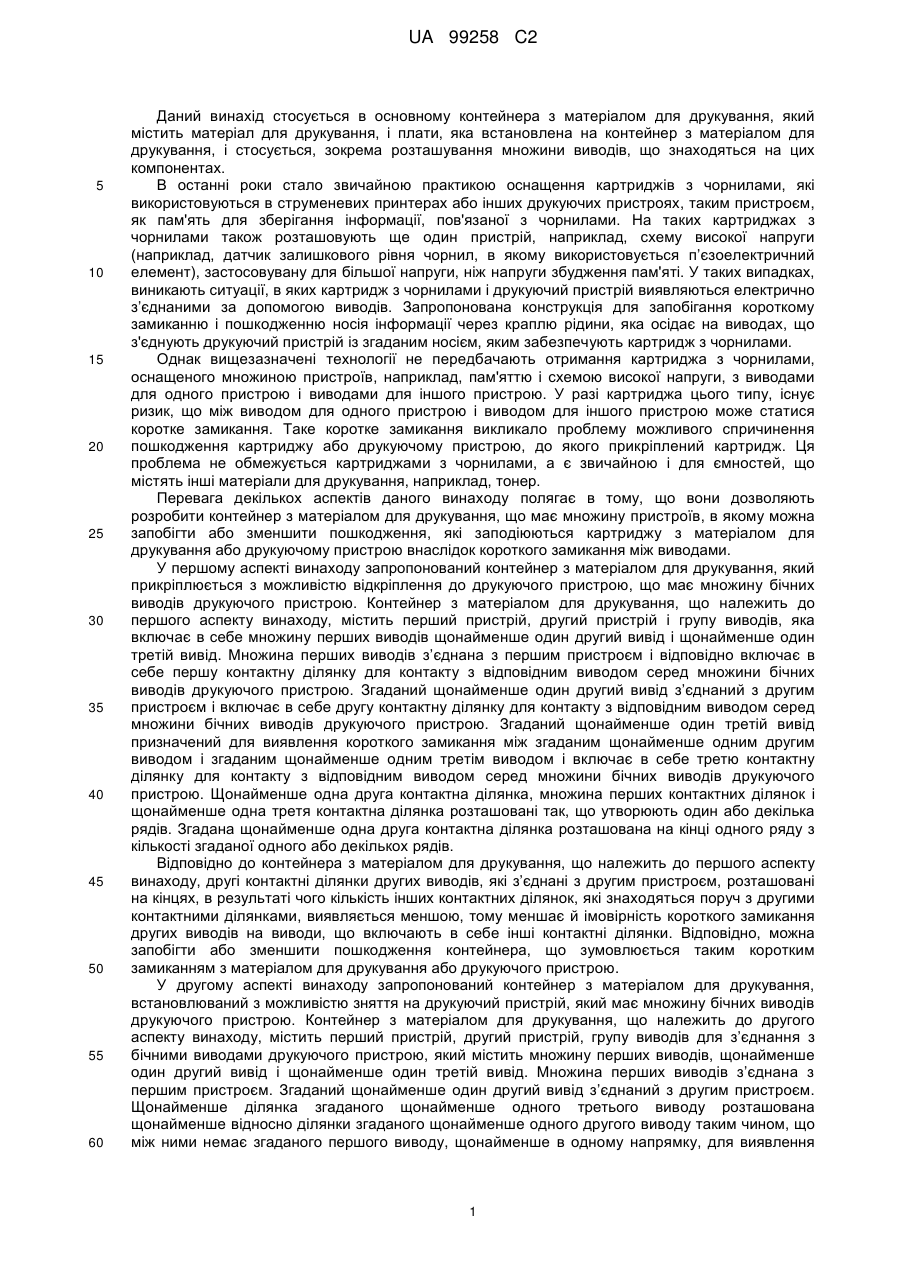

Реферат: Запропонований контейнер з матеріалом для друкування прикріпляється з можливістю зняття до друкуючого пристрою, що має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування містить перший пристрій, другий пристрій і групу виводів, яка включає в себе множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з'єднана з першим пристроєм і відповідно включає в себе першу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один другий вивід з'єднаний з другим пристроєм і включає в себе другу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом і включає в себе третю контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Щонайменше одна друга контактна ділянка, множина перших контактних ділянок і щонайменше одна третя контактна ділянка розташовані так, що утворюють один або декілька рядів. Згадана щонайменше одна друга контактна ділянка розташована на кінці одного ряду з кількості згаданого одного або декількох рядів. UA 99258 C2 (12) UA 99258 C2 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується в основному контейнера з матеріалом для друкування, який містить матеріал для друкування, і плати, яка встановлена на контейнер з матеріалом для друкування, і стосується, зокрема розташування множини виводів, що знаходяться на цих компонентах. В останні роки стало звичайною практикою оснащення картриджів з чорнилами, які використовуються в струменевих принтерах або інших друкуючих пристроях, таким пристроєм, як пам'ять для зберігання інформації, пов'язаної з чорнилами. На таких картриджах з чорнилами також розташовують ще один пристрій, наприклад, схему високої напруги (наприклад, датчик залишкового рівня чорнил, в якому використовується п’єзоелектричний елемент), застосовувану для більшої напруги, ніж напруги збудження пам'яті. У таких випадках, виникають ситуації, в яких картридж з чорнилами і друкуючий пристрій виявляються електрично з’єднаними за допомогою виводів. Запропонована конструкція для запобігання короткому замиканню і пошкодженню носія інформації через краплю рідини, яка осідає на виводах, що з'єднують друкуючий пристрій із згаданим носієм, яким забезпечують картридж з чорнилами. Однак вищезазначені технології не передбачають отримання картриджа з чорнилами, оснащеного множиною пристроїв, наприклад, пам'яттю і схемою високої напруги, з виводами для одного пристрою і виводами для іншого пристрою. У разі картриджа цього типу, існує ризик, що між виводом для одного пристрою і виводом для іншого пристрою може статися коротке замикання. Таке коротке замикання викликало проблему можливого спричинення пошкодження картриджу або друкуючому пристрою, до якого прикріплений картридж. Ця проблема не обмежується картриджами з чорнилами, а є звичайною і для ємностей, що містять інші матеріали для друкування, наприклад, тонер. Перевага декількох аспектів даного винаходу полягає в тому, що вони дозволяють розробити контейнер з матеріалом для друкування, що має множину пристроїв, в якому можна запобігти або зменшити пошкодження, які заподіюються картриджу з матеріалом для друкування або друкуючому пристрою внаслідок короткого замикання між виводами. У першому аспекті винаходу запропонований контейнер з матеріалом для друкування, який прикріплюється з можливістю відкріплення до друкуючого пристрою, що має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування, що належить до першого аспекту винаходу, містить перший пристрій, другий пристрій і групу виводів, яка включає в себе множину перших виводів щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм і відповідно включає в себе першу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм і включає в себе другу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом і включає в себе третю контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Щонайменше одна друга контактна ділянка, множина перших контактних ділянок і щонайменше одна третя контактна ділянка розташовані так, що утворюють один або декілька рядів. Згадана щонайменше одна друга контактна ділянка розташована на кінці одного ряду з кількості згаданої одного або декількох рядів. Відповідно до контейнера з матеріалом для друкування, що належить до першого аспекту винаходу, другі контактні ділянки других виводів, які з’єднані з другим пристроєм, розташовані на кінцях, в результаті чого кількість інших контактних ділянок, які знаходяться поруч з другими контактними ділянками, виявляється меншою, тому меншає й імовірність короткого замикання других виводів на виводи, що включають в себе інші контактні ділянки. Відповідно, можна запобігти або зменшити пошкодження контейнера, що зумовлюється таким коротким замиканням з матеріалом для друкування або друкуючого пристрою. У другому аспекті винаходу запропонований контейнер з матеріалом для друкування, встановлюваний з можливістю зняття на друкуючий пристрій, який має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування, що належить до другого аспекту винаходу, містить перший пристрій, другий пристрій, групу виводів для з’єднання з бічними виводами друкуючого пристрою, який містить множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм. Щонайменше ділянка згаданого щонайменше одного третього виводу розташована щонайменше відносно ділянки згаданого щонайменше одного другого виводу таким чином, що між ними немає згаданого першого виводу, щонайменше в одному напрямку, для виявлення 1 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом. Відповідно до контейнера з матеріалом для друкування, що належить до другого аспекту винаходу, щонайменше ділянка згаданого щонайменше одного третього виводу розташована щонайменше відносно ділянки згаданого щонайменше одного другого виводу таким чином, що між ними немає згаданого першого виводу, щонайменше в одному напрямку. В результаті, тенденція до виникнення короткого замикання між ділянкою згаданого щонайменше одного третього виводу і ділянкою згаданого щонайменше одного другого виводу виявляється більшою, ніж до виникнення короткого замикання між першим виводом і другим виводом. Відповідно, у випадку, якщо між першим виводом і другим виводом відбувається коротке замикання через краплю чорнила або сторонню речовину, очевидно, що коротке замикання між ділянкою згаданого щонайменше одного третього виводу і ділянкою згаданого щонайменше одного другого виводу також відбувається і виявляється як аномалія. В результаті, можна запобігти або зменшити пошкодження, яке заподіюється контейнеру з матеріалом для друкування або друкуючому пристрою, що зумовлюється коротким замиканням між першим виводом і другим виводом. У третьому аспекті винаходу запропонований контейнер з матеріалом для друкування, встановлюваний з можливістю зняття на друкуючий пристрій, який має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування, що належить до третього аспекту винаходу, містить перший пристрій, другий пристрій, групу виводів для з’єднання з бічними виводами друкуючого пристрою, що містить множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом. Щонайменше ділянка згаданого щонайменше одного третього виводу розташована поруч щонайменше з ділянкою згаданого щонайменше одного другого виводу, щонайменше в одному напрямку. Відповідно до контейнера з матеріалом для друкування, що належить до третього аспекту винаходу, щонайменше ділянка згаданого щонайменше одного третього виводу розташована поруч щонайменше з ділянкою згаданого щонайменше одного другого виводу. В результаті, тенденція до виникнення короткого замикання між ділянкою згаданого щонайменше одного третього виводу і ділянкою згаданого щонайменше одного другого виводу виявляється більшою, ніж до виникнення короткого замикання між першим виводом і другим виводом. Відповідно, у випадку, якщо між першим виводом і другим виводом відбувається коротке замикання через краплю чорнила або сторонню речовину, очевидно, що коротке замикання між ділянкою згаданого щонайменше одного третього виводу і ділянкою згаданого щонайменше одного другого виводу також відбувається і виявляється як аномалія. В результаті, можна запобігти або зменшити пошкодження, яке заподіюється контейнеру з матеріалом для друкування або друкуючому пристрою, що зумовлюється коротким замиканням між першим виводом і другим виводом. У четвертому аспекті винаходу запропонований контейнер з матеріалом для друкування, встановлюваний з можливістю зняття на друкуючий пристрій, який має групу бічних виводів друкуючого пристрою. Група бічних виводів друкуючого пристрою включає в себе множину перших бічних виводів друкуючого пристрою, множину других бічних виводів друкуючого пристрою і множину третіх бічних виводів друкуючого пристрою. Виводи в групі бічних виводів друкуючого пристрою розташовані так, що утворюють перший ряд і другий ряд. Множина других бічних виводів друкуючого пристрою відповідно розташовані на кожному кінці першого ряду, а треті бічні виводи друкуючого пристрою відповідно розташовані на кожному кінці другого ряду. Кожний з других бічних виводів друкуючого пристрою знаходиться поруч з будь-яким з третіх бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування, що належить до четвертого аспекту винаходу, містить перший пристрій, другий пристрій, групу виводів, яка містить множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм і відповідно виконана з можливістю контакту з відповідним виводом серед перших бічних виводів друкуючого пристрою. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм і відповідно виконаний з можливістю контакту з відповідним виводом серед других бічних виводів друкуючого пристрою. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом і відповідно виконаний з можливістю контакту з 2 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідним виводом серед третіх бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування, що належить до четвертого аспекту винаходу, може давати робочі ефекти, аналогічні робочим ефектам контейнера з матеріалом для друкування, що належить до першого аспекту. Контейнеру з матеріалом для друкування, що належить до четвертого аспекту винаходу, можна надати менші габарити з метою втілення в різних формах - як і контейнеру з матеріалом для друкування, що належить до першого аспекту винаходу. У п'ятому аспекті винаходу запропонований контейнер з матеріалом для друкування, встановлюваний з можливістю зняття на друкуючий пристрій, який має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування, що належить до п'ятого аспекту винаходу, містить перший пристрій, другий пристрій і групу виводів, яка включає в себе множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом. Кожний з виводів має периферійний край, причому ділянка периферійного краю третього виводу повернена до ділянки периферійного краю другого виводу, а ділянка периферійного краю одного першого виводу повернена до іншої ділянки периферійного краю другого виводу. Довжина ділянки периферійного краю третього виводу більша, ніж довжина ділянки периферійного краю одного першого виводу. Відповідно до контейнера з матеріалом для друкування, що належить до п'ятого аспекту винаходу, довжина ділянки периферійного краю третього виводу більша, ніж довжина ділянки периферійного краю одного першого виводу. В результаті, тенденція до виникнення короткого замикання між третім виводом і другим виводом виявляється більшою, ніж до виникнення короткого замикання між першим виводом і другим виводом. Відповідно, у випадку, якщо між першим виводом і другим виводом відбувається коротке замикання через краплю чорнила або сторонню речовину, очевидно, що коротке замикання між ділянкою згаданого щонайменше одного третього виводу і ділянкою згаданого щонайменше одного другого виводу також відбувається і виявляється як аномалія. В результаті, можна запобігти або зменшити пошкодження, яке заподіюється контейнеру з матеріалом для друкування або друкуючому пристрою, що зумовлюється коротким замиканням між першим виводом і другим виводом. У шостому аспекті винаходу запропонована плата, яка встановлюється на контейнері з матеріалом для друкування, що прикріплюється з можливістю зняття до друкуючого пристрою, який має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування має другий пристрій. Плата, що належить до шостого аспекту винаходу, містить перший пристрій і групу виводів, яка включає в себе множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм і відповідно включає в себе першу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один другий вивід виконаний з можливістю з’єднання з другим пристроєм і включає в себе другу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом і включає в себе третю контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Щонайменше одна друга контактна ділянка, множина перших контактних ділянок і щонайменше одна третя контактна ділянка розташовані так, що утворюють один або декілька рядів. Згадана щонайменше одна друга контактна ділянка розташована на кінці одного ряду з кількості згаданого одного або декількох рядів. У сьомому аспекті винаходу запропонована плата, яка встановлюється на контейнері з матеріалом для друкування, що прикріплюється з можливістю відкріплення до друкуючого пристрою, який має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування має другий пристрій. Плата, що належить до сьомого аспекту винаходу, містить перший пристрій і групу виводів для з’єднання з бічними виводами друкуючого пристрою, який містить множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм. Щонайменше ділянка згаданого щонайменше одного третього виводу розташована відносно щонайменше ділянки згаданого щонайменше одного другого виводу таким чином, що між ними немає згаданого першого виводу, щонайменше в одному напрямку, для виявлення короткого замикання між згаданим 3 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше одним другим виводом і згаданим щонайменше одним третім виводом. У восьмому аспекті винаходу запропонована плата, яка встановлюється на контейнері з матеріалом для друкування, що прикріплюється з можливістю зняття до друкуючого пристрою, який має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування має другий пристрій. Плата, що належить до сьомого аспекту винаходу, містить перший пристрій і групу виводів для з’єднання з бічними виводами друкуючого пристрою, яка містить множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм. Згаданий щонайменше один третій вивід призначений для короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом. Щонайменше ділянка згаданого щонайменше одного третього виводу знаходиться поруч щонайменше з ділянкою згаданого щонайменше одного другого виводу щонайменше в одному напрямку. У дев'ятому аспекті винаходу запропонована плата, яка встановлюється на контейнері з матеріалом для друкування, що прикріплюється з можливістю зняття до друкуючого пристрою, який має групу бічних виводів друкуючого пристрою, яка включає в себе множину перших бічних виводів друкуючого пристрою, множину других бічних виводів друкуючого пристрою і множину третіх бічних виводів друкуючого пристрою. Виводи в групі бічних виводів друкуючого пристрою розташовані так, що утворюють перший ряд і другий ряд. Множина других бічних виводів друкуючого пристрою відповідно розташовані на кожному кінці першого ряду, а треті бічні виводи друкуючого пристрою відповідно розташовані на кожному кінці другого ряду. Кожний з других бічних виводів друкуючого пристрою знаходиться поруч з будь-яким з третіх бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування має другий пристрій. Плата, що належить до дев'ятого аспекту винаходу, містить перший пристрій і групу виводів, яка містить множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм і відповідно виконана з можливістю контакту з відповідним виводом серед перших бічних виводів друкуючого пристрою. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм і відповідно виконаний з можливістю контакту з відповідним виводом серед других бічних виводів друкуючого пристрою. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом і відповідно виконаний з можливістю контакту з відповідним виводом серед третіх бічних виводів друкуючого пристрою. У десятому аспекті винаходу запропонована плата, яка встановлюється на контейнері з матеріалом для друкування, що прикріплюється з можливістю зняття до друкуючого пристрою, який має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування має другий пристрій. Плата, що належить до десятого аспекту винаходу, містить перший пристрій і групу виводів, яка включає в себе множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм. Згаданий щонайменше один другий вивід з’єднаний з другим пристроєм. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом. Кожний з виводів має периферійний край, причому ділянка периферійного краю третього виводу повернена до ділянки периферійного краю другого виводу, а ділянка периферійного краю одного першого виводу повернена до другої ділянки периферійного краю другого виводу. Довжина ділянки периферійного краю третього виводу більша, ніж довжина ділянки периферійного краю одного першого виводу. У одинадцятому аспекті винаходу запропонована плата, яка встановлюється на контейнері з матеріалом для друкування, що прикріплюється з можливістю зняття до друкуючого пристрою, який має множину бічних виводів друкуючого пристрою. Контейнер з матеріалом для друкування має другий пристрій. Плата, що належить до одинадцятого аспекту винаходу, містить перший пристрій і групу виводів, яка включає в себе щонайменше множину перших виводів, щонайменше одну ділянку вирізу, в який можна вставляти відповідний другий вивід, встановлений на контейнері з матеріалом для друкування, і щонайменше один третій вивід. Множина перших виводів виконана з можливістю з’єднання з першим пристроєм і відповідно включає в себе першу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один другий вивід виконаний з можливістю з’єднання з другим пристроєм і включає в себе другу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим 4 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше одним другим виводом і згаданим щонайменше одним третім виводом і включає в себе третю контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. При установлюванні на контейнері з матеріалом для друкування, згадана щонайменше одна третя контактна ділянка розташована поруч із згаданою щонайменше однією другою контактною ділянкою. При установлюванні на контейнері з матеріалом для друкування, згадана щонайменше одна друга контактна ділянка, множина перших контактних ділянок і щонайменше одна третя контактна ділянка розташовані так, що утворюють один або декілька рядів. При установлюванні на контейнері з матеріалом для друкування, згадана щонайменше одна друга контактна ділянка розташована на кінці одного ряду з кількості згаданого одного або декількох рядів. У дванадцятому аспекті винаходу запропонована плата, що з'єднується з друкуючим пристроєм, який має множину бічних виводів друкуючого пристрою. Плата, що належить до дванадцятого аспекту винаходу, містить групу виводів, яка включає в себе множину перших виводів, щонайменше один другий вивід і щонайменше один третій вивід. Множина перших виводів з’єднана з першим пристроєм і відповідно включає в себе першу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один другий вивід виконаний з можливістю з’єднання з другим пристроєм і включає в себе другу контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Згаданий щонайменше один третій вивід призначений для виявлення короткого замикання між згаданим щонайменше одним другим виводом і згаданим щонайменше одним третім виводом і включає в себе третю контактну ділянку для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою. Щонайменше одна друга контактна ділянка, множина перших контактних ділянок і щонайменше одна третя контактна ділянка розташовані так, що утворюють один або декілька рядів. Згадана щонайменше одна друга контактна ділянка розташована на кінці одного ряду з кількості згаданого одного або декількох рядів. Плати, що належать до аспектів винаходу з шостого по дванадцятий, можуть давати робочі ефекти, аналогічні робочим ефектам контейнера з матеріалом для друкування, що належить до аспектів з першого по п'ятий, відповідно. Платам, що належать до аспектів з шостого по дванадцятий, можна надати менші габарити з метою втілення в різних формах - як і контейнеру з матеріалом для друкування, який належить до аспектів з першого по п'ятий, відповідно. Вищезазначені і інші задачі, відмітні ознаки, аспекти і переваги даного винаходу стануть ясними з нижченаведеного докладного опису переважних прикладів здійснення, а також з прикладених креслень. Короткий опис креслень На фіг. 1 показане перспективне зображення конструкції друкуючого пристрою, який належить до варіанту здійснення винаходу; на фіг. 2 показане перспективне зображення конструкції картриджа з чорнилами, який належить до згаданого прикладу здійснення; на фіг. 3А-В показані креслення конструкції плати, яка належить до згаданого прикладу здійснення; на фіг. 4 показана ілюстрація, що зображує кріплення картриджа з чорнилами в тримачі; на фіг. 5 показана ілюстрація, що зображує картридж з чорнилами, прикріплений до тримача; на фіг. 6А-В схематично показана конструкція контактного механізму; на фіг. 7 показана коротка схема компонування електричних з’єднань картриджа з чорнилами і друкуючого пристрою; на фіг. 8 показана коротка схема компонування електричних з’єднань, в якій основна увага приділена схемі виявлення картриджа і виявлення короткого замикання; на фіг. 9 показана блок-схема, що демонструє програму обробки згідно з процесом визначення картриджа; на фіг. 10А-С показані ілюстрації, які демонструють три типи провідників між виводами друкарської плати; на фіг. 11 показана блок-схема, що демонструє програму обробки згідно з процесом виявлення залишкового рівня чорнила; на фіг. 12А-С показані тимчасові діаграми, які демонструють тимчасову зміну, що відбувається в сигналі дозволу виявлення короткого замикання і напруги датчика при здійсненні процесу виявлення залишкового рівня чорнила; на фіг. 13 показана ілюстрація сценарію короткого замикання; на фіг. 14А-D показані перші креслення, які ілюструють плати, що належать до варіантів; 5 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 15А-С показані другі креслення, які ілюструють плати, що належать до варіантів; на фіг. 16А-D показані треті креслення, які ілюструють плати, що належать до варіантів; на фіг. 17А-D показані креслення, які ілюструють конструкцію навколо плат картриджів з чорнилами, що належать до варіантів; на фіг. 18А-D показані перетини А-А - D-D згідно з фіг. 17; на фіг. 19А-D показані четверті креслення, які ілюструють плати, що належать до варіантів; на фіг. 20 показане перспективне зображення конструкції картриджа з чорнилами, що належить до варіанту; на фіг. 21 показане зображення картриджа з чорнилами, що належить до варіанту, який передбачає кріплення до принтера; на фіг. 22 показане перше креслення конструкції картриджа з чорнилами, що належить до варіанту; на фіг. 23 показане друге креслення конструкції картриджа з чорнилами, що належить до варіанту; на фіг. 24 показане третє креслення конструкції картриджа з чорнилами, що належить до варіанту. Варіанти здійснення даного винаходу будуть описані нижче з посиланнями на креслення. А. Приклад здійснення Компонування друкуючого пристрою і картриджа з чорнилами На фіг. 1 показане перспективне зображення конструкції друкуючого пристрою, який належить до прикладу здійснення винаходу. Друкуючий пристрій 1000 має допоміжний механізм подачі при скануванні, основний механізм подачі при скануванні і механізм збудження головки. Допоміжний механізм подачі при скануванні забезпечує транспортування паперу Б в напрямку допоміжного сканування за допомогою папероподавального валка 10, що отримує електроенергію від папероподавального електродвигуна, який не показаний. Основний механізм подачі при скануванні використовує електроенергію електродвигуна 2 каретки для зворотно-поступального руху в напрямку основного сканування каретки 3, з’єднаної з привідним ременем. Механізм збудження головки здійснює збудження друкуючої головки 5, встановленої на каретці 3, для викидання чорнила і формування точок. Друкуючий пристрій 1000 додатково містить основну схему 40 керування, призначену для керування різними механізмами, згаданими вище. Основна схема 40 керування з’єднана з кареткою 3 за допомогою гнучкого кабелю 37. Каретка 3 містить тримач 4, вищезазначену друкуючу головку 5 і схему каретки, яка буде описана далі. Тримач 4 призначений для кріплення деякої кількості картриджів з чорнилами, які будуть описані далі, і розташований на верхній поверхні друкуючої головки 5. В прикладі, ілюстрованому на фіг. 1, тримач 4 призначений для кріплення чотирьох картриджів з чорнилами, наприклад, індивідуального кріплення картриджів з чорнилами чотирьох типів, що містять чорні, жовті, пурпурні і блакитні чорнила. До тримача 4 прикріплені чотири і кришки, що закриваються і відкриваються 11 для кожного картриджа з чорнилами. На верхній поверхні друкуючої головки 5 також розташовані голки 6 подачі чорнила, призначені для подачі чорнила з картриджів з чорнилами в друкуючу головку 5. Тепер, з посиланнями на фіг. 2-5, буде описана конструкція картриджа з чорнилами, який належить до прикладу здійснення. На фіг. 2 показане перспективне зображення конструкції картриджа з чорнилами, який належить до згаданого прикладу здійснення. На фіг. 3А-В показані креслення конструкції плати, що належить до згаданого прикладу здійснення. На фіг. 4 показана ілюстрація, що зображує кріплення картриджа з чорнилами в тримачі. На фіг. 5 показана ілюстрація, що зображує картридж з чорнилами, прикріплений до тримача. Картридж 100 з чорнилами, прикріплений до тримача 4, містить корпус 101, що містить чорнило, кришку 102, що забезпечує закриття отвору корпусу 101, плату 200 і датчик 104. На нижній поверхні корпусу 101 виконаний насадок 110 для подавання чорнила, в який вставляється вищезазначена голка 6, коли картридж 100 кріплять до тримача 4. На верхньому краю передньої поверхні FR корпусу 101 виконана розширена секція 103. На нижній частині від центру передньої поверхні FR корпусу 101 виконана виїмка 105, обмежена верхнім і нижнім ребрами 107, 106. У цю виїмку 105 встановлена вищезазначена плата 200. Датчик 104 розміщений в області позаду плати 200. Датчик 104 використовується для виявлення залишкового рівня чорнила, як буде пояснено далі. На фіг. 3А зображене компонування на поверхні плати 200. Ця поверхня, є поверхнею, яка відкрита зовні, коли плата 200 встановлена на картриджі 100 з чорнилами. На фіг. 3В представлений вигляд збоку плати 200. На верхньому краю плати 200 виконаний паз 201 під бобишку, а на нижньому краю плати 200 виконаний отвір 202 під бобишку. Як показано на фіг. 6 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 1, коли плата 200 прикріплена до виїмки 105 корпусу 101, бобишки 108 і 109, виконані на нижній поверхні виїмки 105 зв'язані з пазом 201 під бобишку і отвором 202 під бобишку, відповідно. Щоб здійснити ущільнення, на дистальні кінці бобишок 108 і 109 натискають. За рахунок цього, плата 200 закріплюється всередині виїмки 105. Нижченаведений опис кріплення картриджа 100 надається з посиланнями на фіг. 4 і фіг. 5. Як показано на фіг. 4, кришка 11 виконана з можливістю повороту навколо поворотної осі 9. Коли кришка 11 повернена догори у відкрите положення, а картридж 100 з чорнилами вставляють в тримач, розширену секцію 103 картриджа з чорнилами приймає виступ 14 кришки 11. Коли кришку 11 закривають з цього положення, виступ 14 повертається вниз, і картридж 100 з чорнилами опускається вниз (в напрямку Z, показаному на фіг. 4). Коли кришка 11 опиняється повністю закритою, гачок 18 кришки 11 входить в зачеплення з гачком 16 тримача 4. Коли кришка 11 повністю закрита, картридж 100 опиняється прикріплений і притиснутий до тримача 4 пружним елементом 20. Крім того, коли кришка 11 повністю закрита, голка 6 для подачі чорнила вставлена в насадок 110 для подання чорнила картриджа 100 з чорнилами, а чорнила, що містяться в картриджі 100 з чорнилами, подаються в друкуючий пристрій 1000 через голку 6 для подачі чорнила. Як повинно бути ясно з попереднього опису, картридж 100 з чорнилами кріпиться до тримача 4 за допомогою вставлення таким чином, що здійснюється переміщування в напрямку уперед згідно з віссю Z, показаною на фіг. 4 і фіг. 5. Напрямок уперед згідно з віссю Z, показаною на фіг. 4 і фіг. 5, також буде називатися напрямком вставлення картриджа 100 з чорнилами. Далі, з посиланнями на фіг. 3, буде приведений подальший опис плати 200. Стрілка R на фіг. 3А означає напрямок вставлення картриджа 100 з чорнилами, розглянутого вище. Як показано на фіг. 3, плата 200 містить пам'ять 203, розташовану на задній поверхні плати, і групу виводів, що складається з дев'яти виводів 210-290, розташованих на передній поверхні плати. Пам'ять 203 зберігає інформацію, пов'язану з чорнилами, що міститься в картриджі 100 з чорнилами. Виводи 201-290 є в основному прямокутними за формою і розташовані в двох рядах, в основному перпендикулярних напрямку R вставлення. З цих двох рядів, ряд на боці, відповідному напрямку R вставлення, тобто ряд, розташований на нижньому боці, на фіг. 3А, буде іменуватися нижнім рядом, а ряд на протилежному боці від напрямку R вставлення, тобто ряд, розташований на верхньому боці, на фіг. 3А, буде іменуватися верхнім рядом. Виводи, розташовані так, що утворюють верхній ряд, складаються - в порядку зліва направо на фіг. 3А з першого виводу 210 для виявлення короткого замикання, виводу 220 заземлення, виводу 230 подачі електроживлення і другого виводу 240 для виявлення короткого замикання. Виводи, розташовані так, що утворюють нижній ряд, складаються - в порядку зліва направо на фіг. 3А з першого виводу 250 збудження датчика, виводу 260 скидання, виводу 270 синхросигналу, виводу 280 даних і другого виводу 290 збудження датчика. Як показано на фіг. 3, кожний з виводів 210-290 містить на своїй центральній ділянці контактну ділянку КД для контакту з відповідним виводом серед множини бічних виводів друкуючого пристрою, які будуть описані далі. Виводи 210-240, що утворюють верхній ряд, і виводи 250-290, що утворюють нижній ряд, розташовані з відмінностями один від одного, складаючи так званий шаховий порядок, так що центри виводів не лежать на одній лінії один з одним в напрямку R вставлення. В результаті, контактні ділянки CP виводів 210-240, які створюють верхній ряд, і контактні ділянки CP виводів 250-290, які створюють нижній ряд, точно так само розташовані з відмінностями одна від одної, складаючи так званий шаховий порядок. Як буде ясно з фіг. 3А, перший вивід 250 збудження датчика розташований поруч з двома іншими виводами (виводом 260 скидання і першим виводом 210 для виявлення короткого замикання), а ближче за всіх з них до першого виводу 250 збудження датчика розташований перший вивід 210 для виявлення короткого замикання, призначений для виявлення короткого замикання. Так само, другий вивід 290 збудження датчика розташований поруч з двома іншими виводами (другим виводом 240 для виявлення короткого замикання і виводом 280 даних), а ближче за всіх з них до другого виводу 290 збудження датчика розташований другий вивід 240 для виявлення короткого замикання, призначений для виявлення короткого замикання. Що стосується взаємозв'язків між контактними ділянками CP, то контактна ділянка CP першого виводу 250 збудження датчика розташована поруч з контактними ділянками CP двох інших виводів (виводу 260 скидання і першого виводу 210 для виявлення короткого замикання). Так само, контактна ділянка CP другого виводу 290 збудження датчика розташована поруч з контактними ділянками CP двох інших виводів (другого виводу 240 для виявлення короткого замикання і виводу 280 даних). Як буде ясно з фіг. 3А, перший вивід 250 збудження датчика і другий вивід 290 збудження 7 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 датчика розташовані на кінцях нижнього ряду, тобто в крайніх зовні положеннях в нижньому ряду. Нижній ряд складається з більшої кількості виводів, ніж верхній ряд, і довжина нижнього ряду в напрямку, перпендикулярному напрямку R вставлення, більша, ніж довжина верхнього ряду, і тому із всіх виводів 210-290, що містяться у верхньому і нижньому рядах, перший вивід 250 збудження датчика і другий вивід 290 збудження датчика розташовані в крайніх зовні положеннях, видимих в напрямку, перпендикулярному напрямку R вставлення. Що стосується взаємозв'язків між контактними ділянками CP, то контактна ділянка CP першого виводу 250 збудження датчика і контактна ділянка CP другого виводу 290 збудження датчика розташовані на кінцях нижнього ряду, утвореного контактними ділянками CP виводів, тобто в крайніх зовні положеннях в нижньому ряду. Серед контактних ділянок всіх виводів 210290, що містяться у верхньому і нижньому рядах, контактна ділянка першого виводу 250 збудження датчика і контактна ділянка другого виводу 290 збудження датчика розташовані в крайніх зовні положеннях, видимих в напрямку, перпендикулярному напрямку R вставлення. Як буде ясно з фіг. 3А, перший вивід 210 для виявлення короткого замикання і другий вивід 240 для виявлення короткого замикання відповідно розташовані на кінцях верхнього ряду, тобто в крайніх зовні положеннях у верхньому ряду. В результаті, контактна ділянка CP першого виводу 210 для виявлення короткого замикання і контактна ділянка CP другого виводу 240 для виявлення короткого замикання аналогічним чином розташовані на кінцях верхнього ряду, утвореного контактними ділянками CP виводів, тобто в крайніх зовні положеннях у верхньому ряду. Тому, як буде розглянуто нижче, виводи 220, 230, 260, 270 і 280, з’єднані з пам'яттю 203, розташовані між першим виводом 210 для виявлення короткого замикання і першим виводом 250 збудження датчика, а також другим виводом 240 для виявлення короткого замикання і другим виводом 290 збудження датчика, розташованими на кожній із сторін. У прикладі здійснення, плата 200 має ширину приблизно 12,8 мм в напрямку R вставлення, ширину приблизно 10,1 мм в напрямку, перпендикулярному напрямку R вставлення, і товщину приблизно 0,71 мм. Кожний з виводів 210-290 має ширину приблизно 1,8 мм в напрямку R вставлення, ширину приблизно 1,05 мм в напрямку, перпендикулярному напрямку R вставлення. Значення розмірів приведені тут лише як приклад, і прийнятні відмінності, які складають, наприклад, порядку ±0,5 мм. Проміжок між сусідніми виводами в заданому ряду (нижньому ряду або верхньому ряду), наприклад - інтервал K між першим виводом 210 для виявлення короткого замикання і виводом 220 заземлення, становить, наприклад, 1 мм. Що стосується проміжку між виводами, то прийнятні відмінності, які складають, наприклад, порядку ±0,5 мм. Інтервал J між верхнім рядом і нижнім рядом складає близько 0,2 мм. Що стосується проміжку між рядами, то прийнятні відмінності, які складають, наприклад, порядку ±0,3 мм. Як показано на фіг. 5, коли картридж 100 повністю прикріплений до тримача 4, виводи 210290 плати 200 електрично з’єднані зі схемою 500 каретки за допомогою контактного механізму 400, що знаходиться на тримачі 4. Короткий опис контактного механізму 400 буде приведений з посиланнями на фіг. 6А-В. На фіг. 6А-6В схематично показана конструкція контактного механізму 400. Контактний механізм 400 має численні щілинні отвори 401, 402 двох типів, які відрізняються за глибиною і виконані у чергованому порядку через по суті постійний крок відповідно до виводів 210-290 на платі 200. Всередині кожного щілинного отвору 401, 402 встановлений контактотвірний елемент 403, 404, що володіє електричною провідністю і опором. З двох кінців кожного контактотвірного елементу 403 і 404, кінець, відкритий всередину тримача, знаходиться в пружному контакті з відповідним виводом серед виводів 210-290 на платі 200. На фіг. 6А показані ділянки 410-490, які є ділянками контактотвірних елементів 403 і 404, що контактують з виводами 210-290. Зокрема, ділянки 410-490, які контактують з виводами 210-290, функціонують як бічні виводи друкуючого пристрою для електричного з’єднання друкуючого пристрою 1000 з виводами 210-290. Ділянки 410-490, які контактують з виводами 210-290, будуть надалі іменуватися бічними виводами 410-490 друкуючого пристрою. Коли картридж 100 з чорнилами прикріплений до тримача 4, бічні виводи 410-490 відповідно контактують з контактними ділянками CP виводів 210-290, описаними вище (фіг. 3А). З іншого боку, з двох кінців кожного контактотвірного елементу 403 і 404, кінець, відкритий назовні на зовнішній поверхні тримача 4, знаходиться в пружному контакті з відповідним виводом серед виводів 510-590, передбачених для схеми 500 каретки. Тепер, з посиланнями на фіг. 7 і фіг. 8 будуть описані компонування електричних з’єднань картриджа 100 з чорнилами і друкуючого пристрою, при цьому основна увага буде приділена частині, пов'язаній з картриджем 100 з чорнилами. На фіг. 7 показана коротка схема компонування електричних з’єднань картриджа з чорнилами і друкуючого пристрою. На фіг. 8 показана коротка схема компонування електричних з’єднань, в якій основна увага приділена 8 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 схемі виявлення картриджа і виявлення короткого замикання. Спочатку буде описане компонування електричних з’єднань картриджа 100 з чорнилами. Із виводів плати 200, описаних в зв'язку з фіг. 3, вивід 220 заземлення, вивід 230 подачі електроживлення, вивід 260 скидання, вивід 270 синхросигналу і вивід 280 даних електрично з’єднані з пам'яттю 203. Пам'ять 203 являє собою, наприклад, електрично стираний, програмований постійно запам'ятовуючий пристрій (ЕСППЗП), що містить чарунки пам'яті послідовного доступу і здійснює операції зчитування і запису з тактуванням відповідно синхросигналу. Вивід 220 заземлення заземлений через вивід 520 на боці друкуючого пристрою 1000. Вивід 260 скидання електрично з’єднаний з виводом 560 схеми 500 каретки і використовується для подачі сигналу RST скидання в пам'ять 203 зі схеми 500 каретки. Вивід 270 синхросигналу електрично з’єднаний з виводом 570 схеми 500 каретки і використовується для подачі синхросигналу CLK в пам'ять 203 зі схеми 500 каретки. Вивід 280 даних електрично з’єднаний з виводом 580 схеми 500 каретки і використовується для обміну сигналами SDA даних між схемою 500 каретки і пам'яттю 203. З виводів плати 200, описаних з посиланнями на фіг. 3, будь-який з першого виводу 210 для виявлення короткого замикання і другого виводу 240 для виявлення короткого замикання, або обидва ці виводи електрично з’єднані з виводом 220 заземлення. У прикладі, зображеному на фіг. 7, повинно бути ясно, що перший вивід 210 для виявлення короткого замикання електрично з’єднаний з виводом 220 заземлення. Перший вивід 210 для виявлення короткого замикання і другий вивід 240 для виявлення короткого замикання електрично з’єднані відповідно з виводами 510, 540 схеми 500 каретки і використовуються для виявлення картриджа і виявлення короткого замикання, що буде описано далі. У прикладі здійснення, як датчик 104 використовується п’єзоелектричний елемент. Залишковий рівень чорнила можна виявити шляхом прикладання напруги збудження до п’єзоелектричного елементу для збудження коливань за допомогою зворотного п’єзоелектричного ефекту і вимірювання частоти коливань напруги, що створюється п’єзоелектричним ефектом залишкових коливань. Зокрема, ця частота коливань відображає характеристичну частоту оточуючих структур (наприклад, корпусу 101 і чорнила), які коливаються разом з п’єзоелектричним елементом. Ця характеристична частота змінюється в залежності від кількості чорнила, що залишається всередині картриджа з чорнилами, так що залишковий рівень чорнила можна виявити, вимірюючи цю частоту коливань. З виводів плати 200, описаних в зв'язку з фіг. 3, другий вивід 290 збудження датчика електрично з’єднаний з одним електродом п’єзоелектричного елементу, використовуваного як датчик 104, а перший вивід 250 збудження датчика електрично з’єднаний з іншим електродом. Ці виводи 250, 290 використовуються для обміну сигналами напруги збудження датчика і вихідними сигналами, що поступають з датчика 104, між схемою 500 каретки і датчиком 104. Схема 500 каретки містить схему 501 керування пам'яттю, схему 502 виявлення картриджа і виявлення короткого замикання і схему 503 збудження датчика. Схема 501 керування пам'яттю являє собою схему, з’єднану з виводами 530, 560, 570, 580 вищезазначеної схеми 500 каретки, і використовується для керування пам'яттю 203 картриджа 100 з чорнилами для здійснення операцій зчитування і запису. Схема 501 керування пам'яттю і пам'ять 203 являють собою схеми низької напруги, збуджувані за відносно низької напруги (максимальне значення якої в прикладі здійснення, що розглядається складає близько 3,3 В). У схемі 501 керування пам'яттю можливе застосування відомого конструкторського рішення, так що тут немає необхідності в її докладному описі. Схема 503 збудження датчика являє собою схему, з’єднану з виводами 590 і 550 схеми 500 каретки і використовується для керування напругою збудження, яка видається з цих виводів 590 і 550 для збудження датчика 104, що примушує датчик 104 виявляти залишковий рівень чорнила. Як буде описано далі, напруга збудження має в основному трапецеїдальну форму і являє собою відносно високу напругу (в прикладі здійснення, що розглядається - близько 36 В). Зокрема, схема 503 збудження датчика і датчик 104 являють собою схеми високої напруги, в яких використовується відносно висока напруга за допомогою виводів 590 і 550. Схема 503 збудження датчика складається, наприклад, з логічної схеми, але немає потреби описувати її тут детальніше. Подібно схемі 501 керування пам'яттю, схема 502 виявлення картриджа і виявлення короткого замикання являє собою схему низької напруги, в якій використовується відносно низька напруга (максимальне значення якої в прикладі здійснення, що розглядається складає близько 3,3 В). Як показано на фіг. 8, схема 502 виявлення картриджа і виявлення короткого замикання містить першу схему 5021 виявлення і другу схему 5022 виявлення. Перша схема 5021 виявлення з’єднана з виводом 510 схеми 500 каретки. Перша схема 5021 виявлення 9 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконує функцію виявлення картриджа при виявленні того, чи є контакт між виводом 510 і першим виводом 210 для виявлення короткого замикання плати 200, і функцію виявлення короткого замикання при виявленні короткого замикання виводу 510 на виводи 550 і 590, які видають високу напругу. Більш детальніше, перша схема 5021 виявлення має опорну напругу V_ref1, прикладену до одного кінця двох послідовно з’єднаних резисторів R2, R3, а інший кінець при цьому заземлений, що приводить до підтримки потенціалу в точці Р1 і Р2 на фіг. 4 на рівнях V_ref1 і V_ref2, відповідно. У даному описі, далі V_ref1 буде іменуватися напругою виявлення короткого замикання, а V_ref2 буде іменуватися напругою виявлення картриджа. У прикладі здійснення, напруга V_ref1 виявлення короткого замикання задана такою, що дорівнює 6,5 В, а напруга V_ref2 виявлення картриджа задана такою, що дорівнює 2,5 В. Ці значення встановлюються за допомогою схем і не обов'язково повинні бути такими, як тут указано. Як показано на фіг. 8, напруга V_ref1 виявлення короткого замикання (6,5 В) надходить на негативний вхідний штировий контакт першого операційного підсилювача ОР1, а напруга V_ref2 виявлення картриджа (2,5 В) надходить на негативний вхідний штировий контакт другого операційного підсилювача ОP2. Потенціал виводу 510 надходить на позитивні вхідні штирові контакти першого операційного підсилювача ОP1 і другого операційного підсилювача ОP2. Ці два операційні підсилювачі функціонують як компаратор, видаючи сигнал високого рівня, коли потенціал, що надходить на негативний вхідний штировий контакт, вищий, ніж потенціал, що надходить на позитивний вхідний штировий контакт, і навпаки, видаючи сигнал низького рівня, коли потенціал, що надходить на негативний вхідний штировий контакт, нижчий, ніж потенціал, що надходить на позитивний вхідний штировий контакт. Як показано на фіг. 8, вивід 510 з’єднаний з джерелом VDD 3.3 живлення напруги 3,3 В через транзистор TR1. За допомогою такого компонування, якщо вивід 510 вільний, наприклад вивід 510 не знаходиться в контакті, потенціал виводу 510 встановиться таким, що дорівнює приблизно 3 В. Як відмічалося, коли картридж 100 з чорнилами закріплюють, вивід 510 вступає в контакт з першим виводом 210 для виявлення короткого замикання плати 200, описаної вище. У цьому випадку, як показано на фіг. 7, якщо в платі 200 перший вивід 210 для виявлення короткого замикання і вивід 220 заземлення електрично з’єднані (закорочені), то, коли вивід 510 вступає в контакт з першим виводом 210 для виявлення короткого замикання, вивід 510 виявляється електрично нерозривний із заземленим виводом 520, а потенціал виводу 510 падає до 0 В. Отже, коли вивід 510 вільний, сигнал високого рівня видається з операційного підсилювача OP2 як сигнал CS1 виявлення картриджа. Коли вивід 510 знаходиться в контакті, сигнал низького рівня видається з операційного підсилювача OP2 як сигнал виявлення картриджа CS1. З іншого боку, якщо вивід 510 закорочений на сусідній вивід 550, то можливі випадки, в яких до виводу 510 буде прикладена напруга збудження датчика (максимальне значення якої становить 45 В). Як показано на фіг. 8, коли через коротке замикання до виводу 510 прикладена напруга, що перевищує напругу V_ref1 виявлення короткого замикання (6,5 В), з операційного підсилювача ОР1 на позначену символом АА схему «І» буде видаватися сигнал високого рівня. Як показано на фіг. 8, сигнал EN дозволу виявлення короткого замикання надходить з основної схеми 40 керування на інший штирковий контакт позначеної символом АА схеми «І». В результаті, тільки протягом інтервалу часу, коли як сигнал EN дозволу виявлення короткого замикання надходить сигнал високого рівня, перша схема 5021 виявлення видає сигнал високого рівня з операційного підсилювача ОP1 як сигнал AB1 виявлення короткого замикання. Тобто, виконання функції виявлення короткого замикання першою схемою 5021 виявлення керується за допомогою сигналу EN дозволу виявлення короткого замикання основної схеми 40 керування. Сигнал AB1 виявлення короткого замикання з позначеної символом АА схеми «І» видається в основну схему 40 керування, а також видається на штировий контакт бази транзистора TR1 через опір R1. В результаті, за допомогою транзистора TR1 можна запобігти прикладенню високої напруги до джерела VDD 3.3 живлення через вивід 510, коли виявляється коротке замикання (коли сигнал АВ1 виявлення короткого замикання має високий рівень). Друга схема 5022 виявлення виконує функцію виявлення картриджа при виявленні того, чи є контакт між виводом 540 і другим виводом 240 для виявлення короткого замикання плати 200, і функцію виявлення короткого замикання при виявленні короткого замикання виводу 540 на виводи 550 і 590, які видають високу напругу. Оскільки друга схема 5022 виявлення має таке ж компонування, як перша схема 5021 виявлення, немає необхідності детально ілюструвати і описувати її тут. У нижченаведеному тексті, сигнал виявлення картриджа, що видається другою схемою 5022 виявлення, буде означатися символом SC2, а відповідний сигнал виявлення короткого замикання - символом АВ2. 10 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вище описане компонування схеми 500 каретки, відповідне одиночному картриджу 100 з чорнилами. Оскільки в прикладі здійснення кріпляться чотири картриджі 100 з чорнилами, будуть передбачені чотири вищеописані схеми 502 виявлення картриджа і виявлення короткого замикання в кожному з місць кріплення для чотирьох картриджів 100 з чорнилами. Хоча передбачена лише одна схема 503 збудження датчика, ця єдина схема 503 збудження датчика виконана з можливістю з’єднання з кожним з чотирьох датчиків 104 картриджів 100 з чорнилами, закріплених в чотирьох місцях кріплення, за допомогою перемикача (не показаний). Схема 501 керування пам'яттю є єдиною схемою, відповідальною за процеси, пов'язані з чотирма картриджами з чорнилами. Основна схема 40 керування являє собою комп'ютер відомої конструкції, який містить центральний процесор (ЦП), постійний запам'ятовуючий пристрій (ПЗП) і оперативний запам'ятовуючий пристрій (ОЗП). Як відмічалося, основна схема 40 керування керує всім друкуючим пристроєм, однак на фіг. 8 вибірково зображені тільки ті елементи, які необхідні для опису прикладу здійснення. Основна схема 40 керування містить модуль М50 визначення картриджа і модуль М60 визначення залишкового рівня чорнила. На основі сигналів CS1, CS2 виявлення картриджа, що приймаються, модуль М50 визначення картриджа здійснює процес визначення картриджа, який буде описаний далі. Модуль М60 визначення залишкового рівня чорнила керує схемою 503 збудження датчика і здійснює процес виявлення залишкового рівня чорнила, який буде описаний далі. Процес визначення картриджа Процес визначення картриджа, здійснюваний модулем М50 визначення картриджа основної схеми 40 керування, буде описаний з посиланнями на фіг. 9 і 10. На фіг. 9 показана блок-схема, яка демонструє програму обробки згідно з процесом визначення картриджа. На фіг. 10А-С показані ілюстрації, що демонструють три типи провідників між виводами друкарської плати 200. Перед тим, як звернутися до процесу визначення картриджа, буде приведений додатковий опис плати 200 з посиланнями на фіг. 10. Можливі три типи вищезазначеної плати 200, в залежності від малюнка розводки першого виводу 210 для виявлення короткого замикання, другого виводу 240 для виявлення короткого замикання і виводу 220 заземлення. Ці три типи позначені відповідно як тип А, тип В і тип С. Як показано на фіг. 10А, плата 200 типу А виконана з першим виводом 210 для виявлення короткого замикання і виводом 220 заземлення, електрично з’єднаним за допомогою провідника 207, тоді як між другим виводом 240 для виявлення короткого замикання і виводом 220 заземлення немає електричного з’єднання. Як показано на фіг. 10В, плата 200 типу В виконана таким чином, що і перший вивід 210 для виявлення короткого замикання, і другий вивід 240 для виявлення короткого замикання електрично з’єднані з виводом 220 заземлення за допомогою провідника 207. Як показано на фіг. 10С, плата 200 типу А виконана з другим виводом 240 для виявлення короткого замикання і виводом 220 заземлення, електрично з’єднаними за допомогою провідника 207, тоді як між першим виводом 210 для виявлення короткого замикання і виводом 220 заземлення немає електричного з’єднання. На картриджі 100 з чорнилами розташовують плату 200 заданого типу, вибрану, наприклад, з урахуванням типу чорнила або кількості чорнила. Зокрема, в залежності від кількості чорнила, що міститься в картриджі 100 з чорнилами, на картриджі типорозміру L, що містить велику кількість чорнила, можна розташувати плату 200 типу А, на картриджі типорозміру М, що містить стандартну кількість чорнила, можна розташувати плату 200 типу В, а на картриджі типорозміру S, що містить малу кількість чорнила, можна розташувати плату 200 типу С. Модуль М50 визначення картриджа основної схеми 40 керування постійно приймає зі схеми 502 виявлення картриджа і виявлення короткого замикання сигнали CS1, CS2 виявлення короткого замикання для кожного з чотирьох місць кріплення в тримачі 4 і за допомогою цих сигналів здійснює процес визначення картриджа для кожного з цих місць кріплення. Коли модуль М50 визначення картриджа ініціює процес визначення картриджа для вибраного місця кріплення, модуль М50 визначення картриджа спочатку з'ясовує, чи є сигнал CS1 виявлення картриджа зі схеми 502 виявлення картриджа і виявлення короткого замикання у вибраному місці кріплення сигналом низького рівня (етап Е102). Потім модуль М50 визначення картриджа з'ясовує, чи є сигнал CS2 виявлення картриджа зі схеми 502 виявлення картриджа і виявлення короткого замикання у вибраному місці кріплення сигналом низького рівня (етап Е104 або Е106). Якщо в результаті сигнали CS1 і CS2 виявлення картриджа обидва є сигналами низького рівня («Так» на етапі Е102 і «Так» на етапі Е104), то модуль М50 визначення картриджа вирішує, що картридж 100 з чорнилами, прикріплений до вибраного місця кріплення, забезпечений платою 200 типу В (етап Е108). 11 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 Аналогічним чином, у випадку, якщо сигнал CS1 виявлення картриджа є сигналом низького рівня, а сигнал CS2 виявлення картриджа є сигналом високого рівня («Так» на етапі Е102 і «Ні» на етапі Е104), модуль М50 визначення картриджа вирішує, що картридж 100 з чорнилами забезпечений платою 200 типу А (етап Е110), або, у випадку, якщо сигнал CS1 виявлення картриджа є сигналом високого рівня, а сигнал CS2 виявлення картриджа є сигналом низького рівня («Ні» на етапі Е102 і «Так» на етапі Е104), модуль М50 визначення картриджа вирішує, що картридж 100 з чорнилами забезпечений вищеописаною платою 200 типу С (етап Е112). У випадку якщо обидва сигнали CS1 і CS2 виявлення картриджа є сигналами високого рівня («Ні» на етапі Е102 і «Ні» на етапі Е104), модуль М50 визначення картриджа вирішує, що картридж 100 з чорнилами не прикріплений до вибраного місця кріплення (етап Е114). Таким чином, модуль М50 визначення картриджа визначає, чи прикріплений картридж 110 з чорнилами, а якщо прикріплений, то який його тип, для кожного з чотирьох місць кріплення. Процес виявлення залишкового рівня чорнил Тепер, з посиланнями на фіг. 11 і фіг. 12А-С, буде описаний процес виявлення залишкового рівня чорнила за допомогою модуля М60 визначення залишкового рівня чорнила основної схеми 40 керування. На фіг. 11 показана блок-схема, що демонструє програму обробки згідно з процесом виявлення залишкового рівня чорнила. На фіг. 12А-С показані тимчасові діаграми, що демонструють тимчасову зміну, що відбувається в сигналі дозволу виявлення короткого замикання і напрузі датчика при здійсненні процесу виявлення залишкового рівня чорнила. У випадку, коли належить виявити залишковий рівень чорнила в картриджі 100, прикріпленому в будь-кому з положень кріплення тримача 4, модуль М60 визначення залишкового рівня чорнила основної схеми 40 керування спочатку задає сигнал EN дозволу виявлення короткого замикання відповідний високому рівню для всіх схем 502 виявлення картриджа і виявлення короткого замикання (етап Е202). В результаті, виконання функції виявлення короткого замикання дозволяється у всіх схемах 502 виявлення картриджа і виявлення короткого замикання, і якщо до вищезазначених виводу 520 і виводу 540 прикладається напруга, яка перевищує опорну напругу V_ref1 (6,5 В), то ці виводи здатні видавати сигнали високого рівня як сигнали АВ1, АВ2 виявлення короткого замикання. Іншими словами, стан, в якому сигнали EN дозволу виявлення короткого замикання є сигналами високого рівня, це стан в якому контролюється коротке замикання виводу 510 або 540 на вивід 550 або вивід 590. Потім модуль М60 визначення залишкового рівня чорнила наказує схемі 503 збудження датчика видачу напруги збудження з виводу 550 або виводу 590 на датчик 104 і виявлення вихідного сигналу залишкового рівня чорнила (етап Е204). Більш конкретно, коли схема 503 збудження датчика приймає командний сигнал з модуля М60 визначення залишкового рівня чорнила, ця схема 503 збудження датчика видає напругу збудження або з виводу 550, або з виводу 590, а ця напруга прикладається до п’єзоелектричного елементу, що являє собою датчик 104, заряджаючи цей п’єзоелектричний елемент і спричиняючи зміну його форми за допомогою п’єзоелектричного ефекту. Потім схема 503 збудження датчика знижує прикладену напругу, після чого заряд, накопичений в п’єзоелектричному елементі, розряджається, викликаючи коливання п’єзоелектричного елементу. Як показано на фіг. 12, напруга збудження флуктує між опорною напругою і максимальною напругою Vs таким чином, що виявляється такою, що має трапецеїдальну форму. Максимальна напруга Vs задана такою, що дорівнює відносно високій напрузі (наприклад, близько 36 В). За допомогою виводу 550 або виводу 590, схема 503 збудження датчика виявляє напругу, яка виробляється п’єзоелектричним елементом в результаті коливань цього п’єзоелектричного елемента (і показана на фіг. 12 як напруга протягом часового інтервалу Т2), і, шляхом вимірювання частоти коливань цієї напруги виявляє залишковий рівень чорнила. Зокрема, ця частота коливань відображає частоту оточуючих структур (наприклад, корпусу 101 і чорнила), які коливаються разом з п’єзоелектричним елементом, і змінюється в залежності від кількості чорнила, що залишається всередині картриджа 100 з чорнилами, так що залишковий рівень чорнила можна виявити, вимірюючи цю частоту коливань. Схема 503 збудження датчика видає результат виявлення в модуль М60 визначення залишкового рівня чорнила основної схеми 40 керування. Коли модуль М60 визначення залишкового рівня чорнила отримує результат виявлення зі схеми 503 збудження датчика, цей модуль М60 визначення залишкового рівня чорнила робить сигнал EN дозволу виявлення короткого замикання, який був раніше заданий як сигнал високого рівня на етапі Е202, знову сигналом низького рівня (етап Е206) і завершує процес. У цьому процесі інтервал, на якому виявляють залишковий рівень чорнила, відповідає стану, в якому сигнал EN дозволу виявлення короткого замикання заданий як сигнал високого рівня, щоб дозволити виявлення короткого замикання. Іншими словами, залишковий рівень чорнила 12 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 виявляють, одночасно контролюючи появу короткого замикання за допомогою схеми 502 виявлення картриджа і виявлення короткого замикання. Процес, протягом якого виявляють коротке замикання Тепер буде описаний процес, запроваджений у випадку, якщо під час здійснення виявлення залишкового рівня чорнила (етап Е204) модуль М60 визначення залишкового рівня чорнила приймає сигнал високого рівня як сигнал АВ1 або АВ2 виявлення короткого замикання, наприклад, коли виявляється коротке замикання. На фіг. 11 також показана блок-схема програми обробки переривання при виявленні короткого замикання. Коли вивід 510 або вивід 540 закорочений на той з виводів 550 і 590, який видає напругу збудження датчика, напруга збудження датчика буде прикладена до короткозамкненого виводу 510 або виводу 540. При цьому, оскільки сигнал EN дозволу виявлення короткого замикання в даний момент заданий відповідний високому рівню, у випадку, якщо напруга збудження датчика перевищує вищезазначену напругу V_ref1 виявлення короткого замикання (6,5 В), сигнал високого рівня буде виданий як сигнал АВ1, АВ2 виявлення короткого замикання зі схеми 502 виявлення картриджа і виявлення короткого замикання. Коли модуль М60 визначення залишкового рівня чорнила приймає будь-який з цих сигналів АВ1, АВ2 виявлення короткого замикання, цей модуль М60 визначення залишкового рівня чорнила припиняє виявлення залишкового рівня чорнила і здійснює обробку переривання при виявленні короткого замикання. Коли ініціюється обробка переривання, модуль М60 визначення залишкового рівня чорнила негайно наказує схемі 503 збудження датчика припинення видачі напруги збудження датчика (етап Е208). Потім модуль М60 визначення залишкового рівня чорнила, не проводячи процес виявлення залишкового рівня чорнила до його завершення, робить сигнал EN дозволу виявлення короткого замикання знову сигналом низького рівня (етап Е206), щоб закінчити процес. Наприклад, основна схема 40 керування може зробити деякий контрзахід, наприклад, повідомити користувача про коротке замикання. На фіг. 12А зображена зміна сигналу EN дозволу виявлення короткого замикання у часі. На фіг. 12В зображена напруга датчика у випадку, коли ні вивід 510, ні вивід 540 не закорочений на той з виводів 550 і 590, який видає сигнал збудження датчика, так що процес виявлення залишкового рівня чорнила протікає звичайним чином. На фіг. 12С зображена напруга датчика у випадку, коли вивід 510 або вивід 540 закорочений на той з виводів 550 і 590, який видає сигнал збудження датчика. Як показано на фіг. 12А, під час здійснення процесу виявлення залишкового рівня чорнила сигнал EN дозволу виявлення короткого замикання є сигналом високого рівня. Як показано на фіг. 12В, в нормальному стані (коли короткого замикання немає), після прикладення високої напруги Vs до датчика 104, прикладена напруга знижується, після чого - за рахунок п’єзоелектричного ефекту - виробляється напруга коливань. У цьому прикладі здійснення, Vs задане таким, що дорівнює 36 В. З іншого боку, як показано на фіг. 12С, в аномальному стані (при короткому замиканні), напруга датчика знижується в момент, коли вона виявляється такою, що перевищує напругу V_ref1 виявлення короткого замикання (6,5 В). Це відбувається тому, що в момент, коли напруга датчика виявляється такою, що перевищує напругу V_ref1 виявлення короткого замикання (6,5 В), сигнал високого рівня видається як сигнал АВ1 або АВ2 виявлення короткого замикання зі схеми 502 виявлення картриджа і виявлення короткого замикання в модуль М60 визначення залишкового рівня чорнила, а модуль М60 визначення залишкового рівня чорнила, який одержує цей сигнал, відразу ж знижує напругу збудження датчика. На фіг. 13 показана ілюстрація сценарію короткого замикання. Тут вірогідний сценарій короткого замикання між іншими виводами і тими виводами 550 і 590, які видають напругу збудження датчика, відповідає показаному на фіг. 13 випадку, в якому на платі 200 картриджа 100 з чорнилами осіла електропровідна крапля S1 чорнила або крапля S2 води, замикаюча зазор між першим виводом 250 збудження датчика або другим виводом 290 збудження датчика і іншим виводом або іншими виводами плати 200, що приводить до короткого замикання. Наприклад, крапля S1 чорнила, яка прилипла до поверхні каретки 3 або голки 6 для подачі чорнила, розтікається і прилипає, як показано на фіг. 13, через рухи прикріплення або відкріплення картриджа 100 з чорнилами. У цьому випадку, коли картридж 100 з чорнилами прикріплений, вивід 550, який видає напругу збудження датчика, буде закорочений на інший вивід 510, 520 або 560 схеми 500 каретки через перший вивід 250 збудження датчика і виводи (див. виводи 210, 220, 260 на фіг. 13), замкнуті краплею S1 чорнила на вивід 250 збудження датчика. Або вивід 590, який видає напругу збудження датчика, буде закорочений на інший вивід 540 схеми 500 каретки через другий вивід 290 збудження датчика і, наприклад, другий 13 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 вивід 240 для виявлення короткого замикання (фіг. 13), замкнутий краплею S2 води на другий вивід 290 збудження датчика. Таке коротке замикання також обумовлюється і іншими чинниками, а не тільки прилипанням краплі чорнила. Наприклад, коротке замикання може бути зумовлене захопленням електропровідного предмета, наприклад, скріпки для паперів, на каретці 3. Коротке замикання також може бути зумовлено прилипанням електропровідної речовини, наприклад, жиру шкіри користувача, до виводів. Як згадувалося вище з посиланнями на фіг. 3, в картриджі 100 з чорнилами, що належить до прикладу здійснення, перший вивід 250 збудження датчика і другий вивід 290 збудження датчика, які прикладають напругу збудження до датчика, розташовані на обох кінцях групи виводів, так що кількість сусідніх виводів мала. В результаті, імовірність короткого замикання першого виводу 250 збудження датчика і другого виводу 290 збудження датчика на інші виводи мала. Якщо на платі 200 перший вивід 250 збудження датчика закорочений на сусідній перший вивід 210 для виявлення короткого замикання, то коротке замикання буде виявлене вищезазначеною схемою 502 виявлення картриджа і виявлення короткого замикання. Наприклад, коротке замикання першого виводу 250 збудження датчика на інший вивід, що зумовлюється краплею S1 чорнила, що просочується з боку першого виводу 250 збудження датчика, буде виявлене вмить і видача напруги збудження датчика буде припинена, запобігаючи або зменшуючи пошкодження, що зумовлюється коротким замиканням схем пам'яті 203 і друкуючого пристрою 1000 (схеми 502 керування пам'яттю і схеми 502 виявлення картриджа і виявлення короткого замикання). Крім того, перший вивід 210 для виявлення короткого замикання знаходиться поруч з першим виводом 250 збудження датчика і є найближчим до першого виводу 250 збудження датчика. Отже, у випадку, якщо перший вивід 250 збудження датчика виявився закорочений на інший вивід або інші виводи через краплі S1 чорнила або краплі S2 води, то велика імовірність, що перший вивід 250 збудження датчика виявиться закорочений також на перший вивід 210 для виявлення короткого замикання. Внаслідок цього, можна буде надійніше виявити коротке замикання першого виводу 250 збудження датчика на інший вивід. Крім виявлення короткого замикання, перший вивід 210 для виявлення короткого замикання також використовується схемою 502 виявлення картриджа і виявлення короткого замикання, щоб визначити, чи прикріплений картридж 100 з чорнилами, а також для того, щоб визначити тип прикріпленого картриджа 100 для чорнила. В результаті, можна не допустити збільшення кількості виводів на платі 200, а також стає можливим зменшити кількість етапів виготовлення плати 200 і кількість деталей для плати 200. Аналогічним чином, якщо другий вивід 290 збудження датчика виявився закорочений на другий вивід 240 для виявлення короткого замикання, це коротке замикання буде виявлене схемою 502 виявлення картриджа і виявлення короткого замикання. Отже, можна вмить виявити коротке замикання другого виводу 290 збудження датчика на другий вивід, що зумовлюється краплею S1 чорнила або краплею S2 води, що просочується з боку другого виводу 290 збудження датчика. В результаті, можна запобігти або зменшити пошкодження схем пам'яті 203, що зумовлюється коротким замиканням, і друкуючого пристрою 1000. Алогічним чином, другий вивід 240 для виявлення короткого замикання є виводом, найближчим до другого виводу 290 збудження датчика. Отже, у випадку, якщо другий вивід 290 збудження датчика виявився закорочений на інший вивід або інші виводи через краплю S1 чорнила або краплю S2 води, то велика імовірність, що другий вивід 290 збудження датчика виявиться закорочений також на другий вивід 240 для виявлення короткого замикання. Внаслідок цього, можна буде надійніше виявити коротке замикання другого виводу 290 збудження датчика на інший вивід. Перший вивід 250 збудження датчика і перший вивід 210 для виявлення короткого замикання, з одного боку, а також другий вивід 290 збудження датчика і другий вивід 240 для виявлення короткого замикання, з іншого боку, знаходяться на кінцях групи виводів, так що інші виводи (220, 230, 260-280) розташовуються між ними. Отже, якщо стороння речовина (крапля S1 чорнила або крапля S2 води, і т. д.) просочується з будь-якого боку, як показано на фіг. 13, це просочування може бути виявлене до того, коли ця речовина просочиться і на інші виводи (220, 230, 260-280). Внаслідок цього, можна запобігти або зменшити пошкодження схем пам'яті 203, що зумовлюється просочуванням сторонньої речовини, і друкуючого пристрою 1000. Перший вивід 250 збудження датчика і другий вивід 290 збудження датчика розташовані в ряду на стороні, відповідній напрямку R вставлення (нижньому ряду). В результаті, оскільки виводи 250, 290, до яких прикладається напруга збудження датчика, встановлені на задню сторону в напрямку вставлення, імовірність, що краплі чорнила просочаться або сторонній предмет (наприклад, скріпка для паперів) проникне в місце, де знаходяться ці виводи 250, 290, 14 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 мала. Внаслідок цього, можна запобігти або зменшити пошкодження схем пам'яті 203, що зумовлюється проникненням стороннього предмета, і друкуючого пристрою 1000. Група виводів плати 200 розташована в шаховому порядку. В результаті, можна запобігти або зменшити небажаний контакт виводів картриджа 100 з чорнилами і виводів друкуючого пристрою 1000 (вищезазначених контактотвірних елементів 403, 404). Б. Зміни Зміни друкарської плати 200, встановлюваної на картридж 100 з чорнилами, будуть описані з посиланнями на фіг. 14А-16В. На фіг. 14А-D показані перші креслення, що ілюструють плати, які належать до варіантів. На фіг. 15А-С показані другі креслення, що ілюструють плати, які належать до варіантів. На фіг. 16А-D показані треті креслення, що ілюструють плати, які належать до варіантів. Варіант 1 На платі 200b, зображеній на фіг. 14А, перший вивід 210 для виявлення короткого замикання аналогічний першому виводу 210 для виявлення короткого замикання плати 200 в згаданому прикладі здійснення, але має на своєму нижньому кінці продовжену ділянку, яка заходить в окіл нижнього краю нижнього ряду. Продовжена ділянка знаходиться між першим виводом 250 збудження датчика і виводом 260 скидання нижнього ряду. В результаті, наприклад, навіть у разі прилипання краплі S3 чорнила, як показано на фіг. 14А, буде виявлене коротке замикання продовженої ділянки першого виводу 210 для виявлення короткого замикання на перший вивід 250 збудження датчика. Аналогічним чином, коли перший вивід 250 збудження датчика і другий вивід, що не є першим виводом 210 для виявлення короткого замикання, виявляються замкненими, велика імовірність, що перший вивід 250 збудження датчика і перший вивід 210 для виявлення короткого замикання замкнені, і видача напруги збудження датчика припиняється. Відповідно, можна запобігти або зменшити проблеми, що зумовлюються коротким замиканням першого виводу 250 збудження датчика на другий вивід (вивід 260 скидання в прикладі згідно з фіг. 14А). Як показано на фіг. 14А, другий вивід 240 для виявлення короткого замикання плати 200b також аналогічний за формою вищезазначеному першому виводу 210 для виявлення короткого замикання, і тому коротке замикання другого виводу 290 збудження датчика на інший вивід також буде виявлятися більш надійно. Варіант 2 Плата 200с, зображена на фіг. 14В, крім вищеописаного компонування плати 200b, також має продовжену ділянку на верхній частині першого виводу 250 збудження датчика, що заходить в окіл верхнього краю верхнього ряду. В результаті, навіть у разі прилипання краплі S4 чорнила, як показано на фіг. 14В, буде виявлено коротке замикання першого виводу 210 для виявлення короткого замикання на продовжену ділянку першого виводу 250 збудження датчика. Аналогічним чином, коли перший вивід 250 збудження датчика і інший вивід, що не є першим виводом 210 для виявлення короткого замикання, виявляються замкненими, велика імовірність, що перший вивід 250 збудження датчика і перший вивід 210 для виявлення короткого замикання замкнені, і видача напруги збудження датчика припиняється. Відповідно, можна запобігти або зменшити проблеми, що зумовлюються коротким замиканням першого виводу 250 збудження датчика на інший вивід. Як показано на фіг. 14В, другий вивід 290 збудження датчика плати 200с аналогічний за формою вищезазначеному першому виводу 250 збудження датчика, і на кінці, де знаходиться другий вивід 290 збудження датчика, можна вмить виявити просочування краплі чорнила з кінця. Варіант 3 Плата 200d, зображена на фіг. 14С, відрізняється від плати 200 згідно із згаданим прикладом здійснення тим, що в ній немає другого виводу 240 для виявлення короткого замикання. У разі плати 200 типу А, зображеної на фіг. 10А, другий вивід 240 для виявлення короткого замикання не здійснює виявлення контакту за допомогою схеми 502 виявлення картриджа і виявлення короткого замикання (оскільки немає короткого замикання на вивід 220 заземлення). Отже, у разі плати 200 типу А, другий вивід 240 для виявлення короткого замикання використовується тільки для виявлення короткого замикання, і тому можна обійтися без нього. Крім того, в цьому випадку - оскільки перший вивід 210 для виявлення короткого замикання знаходиться в місці, найближчому до першого виводу 250 збудження датчика, - коли перший вивід 250 збудження датчика і інший вивід, що не є першим виводом 210 для виявлення короткого замикання, замкнені, велика імовірність, що перший вивід 250 збудження датчика і перший вивід 210 для виявлення короткого замикання замкнені, і видача напруги збудження датчика припиняється. До деякої міри також буде виявлено просочування краплі 15 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 чорнила на другий вивід 290 збудження датчика. Символ CP на фіг. 14С відображає місце контакту з контактотвірним елементом 403 (тобто, контактотвірним елементом 403, відповідним виводу 540 схеми 500 каретки) який контактував би з другим виводом 240 для виявлення короткого замикання, якби цей другий вивід 240 для виявлення короткого замикання був присутній. Навіть у разі відсутності другого виводу 240 для виявлення короткого замикання, якщо через краплю S5 чорнила сталося коротке замикання між другим виводом 290 збудження датчика і контактотвірним елементом 403, відповідним виводу 540 схеми 500 каретки, просочування цієї краплі S5 чорнила буде виявлене. Аналогічним чином, у разі плати 200 типу С можна обійтися і без першого виводу 210 для виявлення короткого замикання. Варіант 4 На платі 200е, зображеній на фіг. 14D, перший вивід 250 збудження датчика і перший вивід 210 для виявлення короткого замикання мають подовжену форму, що йде від околу верхнього краю верхнього ряду до околу нижнього краю нижнього ряду. Виводи цієї форми як контактні ділянки, позначені символом CP на фіг. 14D, можуть контактувати з відповідними контактотвірними ділянками 403, розташованими в шаховому порядку. У разі плати 200е, аналогічно вищеописаній платі 200с, навіть якщо сталося, наприклад, осадження краплі S6 чорнила, буде виявлене коротке замикання між продовженими ділянками першого виводу 210 для виявлення короткого замикання і першого виводу 250 збудження датчика. Аналогічно цьому, перший вивід 210 для виявлення короткого замикання знаходиться між першим виводом 250 збудження датчика і іншим виводом, що не є першим виводом 210 для виявлення короткого замикання. Відповідно, коли перший вивід 250 збудження датчика і інший вивід, що не є першим виводом 210 для виявлення короткого замикання, закорочені, велика імовірність, що закорочені перший вивід 250 збудження датчика, перший вивід 210 для виявлення короткого замикання, і подача напруги збудження датчика припиняється. Другий вивід 290 збудження датчика і другий вивід 240 для виявлення короткого замикання плати 200е мають форму, аналогічну вищеописаному першому виводу 250 збудження датчика і першому виводу 210 для виявлення короткого замикання. Відповідно коли другий вивід 290 збудження датчика і інший вивід, що не є другим виводом 240 для виявлення короткого замикання, закорочені, велика імовірність, що закорочені виводи 290 збудження датчика і другий вивід 240 для виявлення короткого замикання. В результаті підвищується імовірність запобігання або зменшення проблем, що зумовлюється коротким замиканням виводів 250, 290 збудження датчика на інший вивід. Варіант 5 На платі 200f, зображеній на фіг. 15А, вивід, який відповідає першому виводу 210 для виявлення короткого замикання і виводу 220 заземлення в платі 200, що належить до прикладу здійснення, являє собою єдиний вивід 215, в якому ці два виводи об'єднані в один елемент. Цю плату 200f можна використовувати замість плати 200 типу А і типу В (фіг. 10), у якої перший вивід 210 для виявлення короткого замикання і вивід 220 заземлення закорочені. При наявності плати 200f, відпадає необхідність у провіднику, який вимагався у разі плати 200, що належить до прикладу здійснення, між першим виводом 210 для виявлення короткого замикання і виводом 220 заземлення, в результаті чого плата 200 тепер потребує меншої кількості технологічних етапів і меншої кількості деталей. Варіант 6 На платі 200g, зображеній на фіг. 15В, кожний з виводів 210-240 верхнього ряду має форму, аналогічну першому виводу 210 для виявлення короткого замикання вищеописаної плати 200b. Зокрема, кожний з виводів 210-240 має продовжену ділянку, що знаходиться біля нижнього краю відповідного виводу плати 200, що належить до прикладу здійснення і заходить в окіл нижнього краю нижнього ряду. Виводи 250-290 нижнього ряду плати 200g мають форму, аналогічну першому виводу 250 збудження датчика вищеописаної плати 200с. Зокрема, кожний з виводів 250-290 має продовжену ділянку, що знаходиться біля верхнього краю відповідного виводу плати 200, що належить до варіанту здійснення і заходить в окіл верхнього краю верхнього ряду. В результаті, виводи 210-290 нижнього ряду плати 200g розташовані так, що утворюють групу, яка складається з єдиного ряду виводів в основному веслоподібної форми і взаємно різного розташування, а не розташовуються в два ряди. Перший вивід 250 збудження датчика і другий вивід 290 збудження датчика, до яких прикладається напруга збудження високовольтного датчика, розташовуються на обох кінцях єдиного ряду, а перший вивід 210 для виявлення короткого замикання і другий вивід 240 збудження датчика при цьому розташовуються, відповідно, поруч з першим виводом 250 збудження датчика і другим виводом 290 збудження датчика зсередини від них. 16 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 При наявності плати 200g, краплю чорнила або сторонню речовину, що просочується з будь-якого кінця, можна відразу ж виявити в той момент часу, коли відбувається коротке замикання між першим виводом 250 збудження датчика і першим виводом 210 для виявлення короткого замикання або між другим виводом 290 збудження датчика і другим виводом 240 для виявлення короткого замикання. Якщо перший вивід 250 збудження датчика або другий вивід 290 збудження датчика виявляється закорочений на інший вивід у випадку, коли коротке замикання обумовлюється краплею чорнила або аналогічною причиною, виключно велика імовірність, що в цей же момент відбувається коротке замикання між першим виводом 250 збудження датчика і першим виводом 210 для виявлення короткого замикання або між другим виводом 290 збудження датчика і другим виводом 240 для виявлення короткого замикання. Внаслідок цього, виявляється можливим надійне виявлення короткого замикання першого виводу 250 збудження датчика або другого виводу 290 збудження датчика на інший вивід. В результаті, можна запобігти або мінімізувати пошкодження схем пам'яті 203, що зумовлюється коротким замиканням, і друкуючого пристрою 1000 (основної схеми 501 керування і схеми 502 виявлення картриджа і виявлення короткого замикання). Варіант 7 На платі 200h, зображеній на фіг. 15С, виводи 210-290 мають подовжену форму, що тягнеться на відстань, еквівалентну двом рядам плати 200, що належить до прикладу здійснення, і аналогічну першому виводу 250 збудження датчика і першому виводу 210 для виявлення короткого замикання вищеописаної плати 200е. Виводи цієї форми як контактні ділянки, позначені символом CP на фіг. 15С, можуть контактувати з відповідними контактотвірними ділянками 403, розташованими в шаховому порядку. Виводи 210-290 в платі 200h розташовані так, що утворюють єдиний ряд в напрямку, перпендикулярному напрямку R вставлення, аналогічно вищеописаній платі 200g. Крім того, аналогічно платі 200g, перший вивід 250 збудження датчика і другий вивід 290 збудження датчика, до яких прикладається напруга збудження високовольтного датчика, розташовуються на обох кінцях єдиного ряду виводів, а перший вивід 210 для виявлення короткого замикання і другий вивід 240 датчика при цьому розташовуються, відповідно, поруч з першим виводом 250 збудження датчика і другим виводом 290 збудження датчика зсередини від них. В результаті, плата 200h дає переваги, аналогічні перевагам вищеописаної плати 200g. Варіант 8 Перший вивід 210 для виявлення короткого замикання плати 200i, зображеної на фіг. 16А, має форму, яка подовжена на лівому боці креслення в порівнянні з першим виводом 210 для виявлення короткого замикання плати 200, що належить до прикладу здійснення. Крім того, перший вивід 210 для виявлення короткого замикання плати 200i має продовжену ділянку, що йде від лівої крайньої частини до околу нижнього краю нижнього ряду. Продовжена ділянка розташовується зліва від першого виводу 250 збудження датчика в нижньому ряду. Іншими словами, продовжена ділянка розташована далі від середини групи виводів в напрямку по суті перпендикулярному напрямку R вставлення, ніж перший вивід 250 збудження датчика. У цьому випадку, якщо розглядати вивід загалом, то перший вивід 210 для виявлення короткого замикання розташований зовні (на лівому боці) від першого виводу 250 збудження датчика, і при розгляді ситуації застосовано до контактної ділянки CP виводу з'ясовується, що з контактних ділянок CP всіх виводів 210-290, контактна ділянка CP першого виводу 250 збудження датчика знаходиться в крайньому зовні положенні (на лівому боці), як і в згаданому прикладі здійснення. Крім того, виявляється коротке замикання між першим виводом 250 збудження датчика і першим виводом 210 для виявлення короткого замикання, який включає в себе контактну ділянку CP поруч з контактною ділянкою CP першого виводу 250 збудження датчика. Відповідно, плата 200i, що належить до цього варіанту, дає переваги, аналогічні платі 200, що належить до прикладу здійснення. Зокрема, можна відразу ж виявити просочування краплі чорнила, а також можна запобігти або мінімізувати пошкодження схем пам'яті 203 і друкуючого пристрою 1000. Крім того, оскільки перший вивід 210 для виявлення короткого замикання має продовжену ділянку, довжина першої ділянки, яка є ділянкою, що знаходиться поруч з периферійним краєм першого виводу 210 для виявлення короткого замикання, виявляється велика. Як показано на фіг. 16В, довжина першої ділянки більша, ніж довжина другої ділянки, яка є ділянкою, що знаходиться поруч з периферійним краєм виводу 260 скидання і периферійним краєм першого виводу 250 збудження датчика. В результаті, коли закорочені перший вивід 250 збудження датчика і інший вивід, що не є першим виводом 210 для виявлення короткого замикання, наприклад, вивід 260 скидання, існує підвищена імовірність, що закорочені перший вивід 250 збудження датчика і перший вивід 210 для виявлення короткого замикання. Крім того, з більшою імовірністю можна стверджувати, 17 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 припиняється подача напруги збудження датчика і можна запобігти або зменшити проблеми, що зумовлюються коротким замиканням першого виводу 250 збудження датчика на інший вивід. Перший вивід 210 для виявлення короткого замикання плати 200р, показаної на фіг. 16С, має більш довгу продовжену ділянку, ніж перший вивід 210 для виявлення короткого замикання плати 200i. Як показано на фіг. 16С, продовжена ділянка першого виводу 210 для виявлення короткого замикання плати 200р проходить від верхнього лівого кута до верхнього правого кута виводу 250 збудження датчика вздовж периферійного краю першого виводу 250 збудження датчика. В результаті, довжина першої ділянки в платі 200р більша, ніж довжина першої ділянки в платі 200i. Відповідно, коли перший вивід 250 збудження датчика і інший вивід, що не є першим виводом 210 для виявлення короткого замикання, закорочені, то з більшою імовірністю можна запобігти або зменшити коротке замикання першого виводу 250 збудження датчика на інший вивід. Перший вивід 210 для виявлення короткого замикання плати 200q на фіг. 16D має більш довгу продовжену ділянку, ніж перший вивід 210 для виявлення короткого замикання плати 200i і плати 200р. Як показано на фіг. 16D, продовжена ділянка першого виводу 210 для виявлення короткого замикання плати 200q проходить від верхнього лівого через нижній до верхнього правого кута першого виводу 250 збудження датчика вздовж периферійного краю виводу 250 збудження датчика. Іншими словами, перший вивід 210 для виявлення короткого замикання виконаний так, що повністю оточує перший вивід 250 збудження датчика. В результаті, довжина першої ділянки в платі 200q більша, ніж довжина першої ділянки в платі 200i і 200р. Відповідно, коли закорочені перший вивід 250 збудження датчика і інший вивід, що не є першим виводом 210 для виявлення короткого замикання, існує підвищена імовірність, що припиняється подача напруги збудження датчика, і можна запобігти або зменшити проблеми, що зумовлюються коротким замиканням першого виводу 250 збудження датчика на інший вивід. Як показано на фіг. 16А-D, в напрямку, в якому ділянка першого виводу 210 для виявлення короткого замикання знаходиться поруч з ділянкою першого виводу 250 збудження датчика, плати 200i, 200р, 200q доповнені за рахунок забезпечення продовженої ділянки першого виводу 210 для виявлення короткого замикання, що знаходиться поруч з лівою межею першого виводу 250 збудження датчика в поперечному напрямку до краю картриджа 100 з чорнилами, а сам перший вивід 210 для виявлення короткого замикання знаходиться поруч з верхнім краєм першого виводу 250 збудження датчика в напрямку, протилежному напрямку R вставлення. До речі про плату 200р, крім вищезазначених двох напрямків, продовжена ділянка першого виводу 210 для виявлення короткого замикання знаходиться поруч з нижньою межею першого виводу 250 збудження датчика в напрямку R вставлення. Крім того, про плату 200q потрібно сказати, що продовжена ділянка першого виводу 210 для виявлення короткого замикання знаходиться поруч з правою межею першого виводу 250 збудження датчика в поперечному напрямку від краю картриджа 100 з чорнилами. Іншими словами, про плату 200q потрібно сказати, що щонайменше ділянка першого виводу 210 для виявлення короткого замикання знаходиться поруч з першим виводом 250 збудження датчика в будь-якому напрямку. Коли перший вивід 250 збудження датчика і інший вивід, що не є першим виводом 210 для виявлення короткого замикання, закорочені краплею чорнил або іншою речовиною, що просочується з напрямку, в якому ділянка першого виводу 210 для виявлення короткого замикання розташовується поруч з ділянкою першого виводу 250 збудження датчика, дуже велика імовірність, що перший вивід 250 збудження датчика і перший вивід 210 для виявлення короткого замикання закорочені. Відповідно, можна з дуже великою імовірністю запобігти або зменшити проблеми, що зумовлюються коротким замиканням першого виводу 250 збудження датчика на інший вивід краплею чорнила або іншою речовиною, що просочується з такого напрямку. У даних варіантах продовжена ділянка першого виводу 210 для виявлення короткого замикання продовжується в напрямку, в якому перший вивід 210 для виявлення короткого замикання і перший вивід 250 збудження датчика розташовуються поруч один з одним, і з дуже великою імовірністю запобігає або зменшує проблеми, що зумовлюються коротким замиканням першого виводу 250 збудження датчика на інший вивід. У платах 200i, 200р, 200q, що належать до цього варіанту, тільки перший вивід 210 для виявлення короткого замикання на лівому боці забезпечений структурою, що має вищеописану продовжену ділянку, але можна і другий вивід 240 для виявлення короткого замикання на правому боці забезпечити структурою, що має продовжену ділянку, в доповнення до першого виводу 210 для виявлення короткого замикання або замість першого виводу 210 для виявлення короткого замикання. І в цьому випадку також мають місце переваги, аналогічні перевагам плат 200i, 200р, 200q, що належать до цього варіанту. Варіант 9 18 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 Подібно до плати 200f, описаної раніше у варіанті 5, плата 200j, зображена на фіг. 16В, має єдиний вивід 215, в якому перший вивід 210 для виявлення короткого замикання і вивід 220 заземлення, що є в платі 200 і належить до прикладу здійснення, об'єднані в один елемент. Єдиний вивід 215 плати 200j відрізняється за формою від єдиного виводу 215 вищеописаної плати 200f. Зокрема, подібно до першого виводу 210 для виявлення короткого замикання плати 200i, описаної у варіанті 8, єдиний вивід 215 плати 200j має форму, подовжену налівому боці, і має продовжену ділянку, що йде від ділянки лівого краю до околу нижнього краю нижнього ряду. У цьому випадку досягаються переваги, аналогічні перевагам плати 200i, що належить до варіанту 8, при одночасному зменшенні кількості технологічних етапів і деталей, необхідних для плати. У прикладі здійснення і варіантах, описаних вище, всі виводи знаходяться на платі 200, але зовсім не обов'язково, щоб на платі 200 знаходилися всі виводи. Наприклад, було б прийнятним розташування деяких виводів на корпусі 101 картриджа 100 з чорнилами. Як конкретні приклади, нижче, з посиланнями на фіг. 17А - 18D, будуть описані варіанти 10 і 11. На фіг. 17А-D показані креслення, що ілюструють конструкцію навколо плат картриджів з чорнилами, що належать до варіантів. На фіг. 18 А-D показані перерізи А-А-D-D згідно з фіг. 17. Варіант 10 Плата 200k, зображена на фіг. 17А, забезпечена сімома виводами 210-240 і 260-280 замість дев'яти виводів 210-290, якими забезпечена плата 200 згідно з прикладом здійснення. З дев'яти виводів 210-290, якими забезпечена плата 200 згідно з прикладом здійснення, на платі 200k немає першого виводу 250 збудження датчика і другого виводу 290 збудження датчика. Плата 200k, що належить до цього варіанту, забезпечена вирізами NT1 або NT2, що знаходяться в зонах, які включають в себе місця, де були розташовані перший вивід 250 збудження датчика і другий вивід 290 збудження датчика на платі 200. Ці вирізи можуть мати форму, показану суцільними лініями NT1, або форму, показану штрихпунктирними лініями NT2 на фіг. 17А. Виводи 150 і 190, що виконують функцію, аналогічну функції першого виводу 250 збудження датчика і другого виводу 290 збудження датчика плати 200 в прикладі здійснення, встановлені на корпусі 101 на задню поверхню плати 200k. Природно, що коли картридж 100 з чорнилами прикріплений до тримача 4, ці виводи 150 і 190 знаходяться в місцях, що обумовлюють контакт з відповідними бічними виводами 450 і 490 пристрою. На фіг. 18А зображений переріз А-А, видимий на фіг. 17А. Як показано на фіг. 18А, знижена ділянка CP, утворена зазором між вирізом NT1 плати 200k і виводом 150, знаходиться між виводом 150 і сусідніми виводами 260, 210 (на фіг. 18А показаний вивід 260 скидання). Між виводом 190 і сусідніми виводами 280, 240 є аналогічна знижена ділянка CP, хоч це і не показано на кресленні. Відповідно до цього варіанту, крім переваг, аналогічних перевагам плати 200, що належить до прикладу здійснення, є нижченаведені переваги. Якщо крапля чорнила або стороння речовина просочилася з кінця картриджа 100 з чорнилами, що належить до цього варіанту, то вона буде зловлена в зниженій ділянці CP, розташованій так, що вона оточує вивід 150 або вивід 190, і в результаті цього також можна запобігти або мінімізувати те, що зумовлюється краплею чорнила або сторонньою речовиною коротке замикання виводу 150 або 190 на інший вивід. Варіант 11 Плата 200m, зображена на фіг. 17В, не має вирізів NT1 або NT2, які належать до варіанту 10, а замість цього забезпечена наскрізними отворами HL, розташованими в місцях, відповідних тим місцям, де розташовані перший вивід 250 збудження датчика і другий вивід 290 збудження датчика плати 200, що належить до прикладу здійснення. На фіг. 18В зображений переріз В-В, видимий на фіг. 17В. Інші компонування картриджа 100 з чорнилами, що належить до варіанту 11, є такими ж як компонування картриджа 100 з чорнилами, що належить до варіанту 10. У цьому варіанті також ділянки CP знаходяться між виводами 150, 190 і сусідніми виводами. Відповідно, картридж 100 з чорнилами, що належить до цього варіанту, дає переваги, аналогічні перевагам картриджа 100 з чорнилами, що належить до варіанту 10. Варіант 12 У платах, що належать до прикладу здійснення і варіантам, всі виводи з’єднані з одним з таких пристроїв, як пам'ять 203 і датчик 104. Однак плата може включати в себе холостий вивід, не з’єднаний ні з яким пристроєм. Приклад плати такого типу буде описаний як варіант 12 з посиланнями на фіг. 19А-19D. На фіг. 19А-D показані четверті креслення, що ілюструють плати, що належать до варіантів. Плата 200r включає в себе верхній ряд, утворений чотирма виводами, і нижній ряд, утворений п'ятьма виводами, як і у разі плати 200, що належить до прикладу здійснення. 19 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 Компонування і функція виводів 210-290, верхній ряд і нижній ряд плати 200r, є такими ж, як компонування і функція виводу 200 в прикладі здійснення, так що докладний опис їх тут не надається. Плата 200r, показана на фіг. 19А, має холості виводи ХВ між верхнім рядом і нижнім рядом і на нижній стороні (стороні, відповідній напрямку вставлення) нижнього ряду. Холості виводи DT виконані, наприклад, з такого ж матеріалу, як інші виводи 210-290. На фіг. 19С показаний поперечний переріз Е-Е, що включає в себе холості виводи DT. Холості виводи DT мають майже таку ж товщину, як інші виводи 210 290. Холості виводи DT призначені для зіскоблювання будь-якої сторонньої речовини (наприклад, пилу), що налипає на контактотвірні елементи 403, коли прикріплюють або відкріплюють картридж 100 з чорнилами. Це гарантує запобігання введення сторонньої речовини в контакт з контактотвірним елементом 403 (наприклад, першого виводу 250 збудження датчика на фіг. 19С), коли прикріплюють і відкріплюють картридж 100 з чорнилами, і запобігання відмови контакту між виводом і контактотвірним елементом 404. Плата 200r, показана на фіг. 19А, має холостий вивід DT між першим виводом 250 збудження датчика і першим виводом 210 для виявлення короткого замикання. Разом з тим, цей холостий вивід DT не з’єднаний з пам'яттю 203 і не з’єднаний з бічними виводами 510-590, які є на друкуючому пристрої 1000. Отже, коротке замикання між першим виводом 250 збудження датчика і холостими виводами DT ніколи не викличе ніякої проблеми. Відповідно, плата 200r може дати робочі ефекти, аналогічні платі 200, що належить до прикладу здійснення. Тобто, про плату 200r потрібно сказати, що навіть якщо перший вивід 250 збудження датчика не «розташовується поруч» - в точному значенні цих слів - з першим виводом 210 для виявлення короткого замикання, то щонайменше ділянка першого виводу 210 для виявлення короткого замикання розташовується щонайменше відносно ділянки першого виводу 250 збудження датчика таким чином, що між ними немає виводу (виводу 220, 230, 260280), з пам'яттю 203 щонайменше в одному напрямку, для виявлення короткого замикання між першим виводом 250 збудження датчика і першим виводом 210 для виявлення короткого замикання. У такому випадку, перший вивід 250 збудження датчика розташовується, по суті, поруч з першим виводом 210 для виявлення короткого замикання. Отже, у випадку, коли перший вивід 250 збудження датчика закорочений на інший вивід або інші виводи через краплі чорнила або краплі води, велика імовірність, що перший вивід 250 збудження датчика також буде закорочений і на перший вивід 210 для виявлення короткого замикання. В результаті, видача напруги збудження датчика припиняється, і можна запобігти або зменшити пошкодження схем пам'яті 203, що зумовлюється коротким замиканням, і друкуючого пристрою 1000. Варіант 13 Плати, що належать до прикладу здійснення і варіантів, як показано на фіг. 2, описані як плата, встановлювана на картриджі 100 з чорнилами, використовуваному для принтера того типу, який передбачає «установлювання на каретці». Однак плати, що належать до прикладу здійснення і варіантів, можна установлювати на картриджі з чорнилами, використовуваному для принтера того типу, який передбачає «установлювання поза кареткою». Картридж з чорнилами, використовуваний для принтера того типу, який передбачає «установлювання поза кареткою», буде описаний нижче з посиланнями на фіг. 20 і фіг. 21. На фіг. 20 показане перспективне зображення конструкції картриджа з чорнилами, що належить до варіанту 13. На фіг. 21 показане зображення картриджа з чорнилами, що належить до варіанту 13 і прикріплюється до принтера. Конфігурація картриджа 100b з чорнилами забезпечує установлювання в принтері того типу, який передбачає «установлювання поза кареткою», тобто такому, в якому картридж не встановлюють на каретці. Принтери того типу, який передбачає установлювання поза кареткою, звичайно є великогабаритними принтерами; картриджі з чорнилами, застосовувані в таких великогабаритних принтерах, як правило, більші за розмірами, ніж картриджі з чорнилами, що застосовуються в принтерах того типу, які передбачають установлювання на каретці. Картридж 100b з чорнилами має корпус 1001, який містить чорнило, ділянка 1050 для установлювання плати, призначена для установлювання плати 200, насадок 1020 для подачі чорнил, призначений для подачі чорнил з корпусу 1001 в принтер, насадок 1030 для подачі повітря, який забезпечує впускання повітря в картридж 100b з чорнилами, для забезпечення плавного протікання чорнила, і напрямні ділянки 1040 для установлювання в принтері. Зовнішні розміри картриджа 100b з чорнилами є такими, що його сторона (тобто розмір в напрямку глибини), що проходить перпендикулярно стороні (тобто розміру в напрямку ширини), на якій 20 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконані напрямні ділянки 1040, і т. д. Взаємозв'язок між розміром в напрямку глибини і розміром в напрямку ширини плати 200, що виражається співвідношенням цих двох розмірів, визначається величиною, наприклад, 15:1 або більшою. Як і у разі вищезазначеного прикладу здійснення, плату 200 позиціонують за допомогою отвору 202 під бобишку і паза 201 під бобишку і кріплять на ділянки 1050 для установлювання плати картриджа 100b з чорнилами. Як показано на фіг. 21, при установлюванні картриджа 100b з чорнилами в принтері, напрямні ділянки 1040 картриджа 100b з чорнилами направляють напрямні пальці 2040, що знаходяться на принтері, таким чином, що ділянка 1050 для установлювання плати, насадок 1020 для подачі чорнил і насадок 1030 для подачі повітря вступають в належний контакт або зчленовуються з контактним пальцем 2050 для подачі чорнила, насадком 2020 для подачі чорнила і насадком 2030 для подачі повітря, що знаходиться на принтері. Напрямок вставлення картриджа 100b з чорнилами позначений стрілкою R на фіг. 21. Напрямок R вставлення на платі 200 в цьому варіанті є таким же, як у вищезазначеному прикладі здійснення. Картридж 100b з чорнилами, використовуваний для принтера того типу, який передбачає установлювання поза кареткою, і належить до цього варіанту, може запобігти або зменшити проблеми, що зумовлюються коротким замиканням першого виводу 250 збудження датчика на інший вивід, як і у разі прикладу здійснення і варіантів, описаних вище. Варіант 14 Конфігурація картриджа з чорнилами для принтера того типу, який передбачає «установлювання на каретці», показана на фіг. 2, являє собою лише один приклад серед багатьох. Конфігурація картриджа з чорнилами для принтера того типу, який передбачає «установлювання на каретці», не обмежується цією. Інша конфігурація картриджа з чорнилами для принтера того типу, який передбачає «установлювання на каретці», буде описана як варіант 14 з посиланнями на фіг. 22-24. На фіг. 22 показане перше креслення конструкції картриджа з чорнилами, що належить до варіанту 14. На фіг. 23 показане друге креслення конструкції картриджа з чорнилами, що належить до варіанту 14. На фіг. 24 показане третє креслення конструкції картриджа з чорнилами, що належить до варіанту 14. Як показано на фіг. 22 і 23, картридж 100b з чорнилами, що належить до варіанту 14, включає в себе корпус 101b, плату 200 і датчик 104b. На нижній поверхні корпусу 101b, як і в картриджі 100 з чорнилами в прикладі здійснення, виконаний насадок 110b для подачі чорнила, в який вставляється голка для подачі чорнила, коли картридж 100b з чорнилами кріпиться до тримача 4b. Плата 200 встановлена на нижній стороні (стороні, відповідній позитивному напрямку осі Z) передньої поверхні (поверхні, відповідній позитивному напрямку осі Y) корпусу 101b, як і в картриджі 100 в прикладі здійснення. Конфігурація плати 200 ідентична платі 200 в прикладі здійснення. Датчик 104b вбудований в бічній стінці корпусу 101b і використовується для виявлення залишкового рівня чорнила. Гачок 120b, який вводиться в зачеплення з уловлювальною частиною тримача 4b, коли картридж 100b, прикріплений до тримача 4b, встановлений з верхньої сторони на передній поверхні корпусу 101b. Гачок 120b кріпить картридж 100b з чорнилами до тримача 4b. Напрямок вставлення при кріпленні картриджа 101b до тримача 4b є напрямком стрілки R на фіг. 22 (позитивним напрямком осі Z), як і в картриджі 100 в прикладі здійснення. Корпус 101b має запобігаючі від зміщення елементи PO1 PO4 на бічній ділянці (стороні, відповідній напрямку осі Х) корпусу 101b поблизу плати 200. Запобігаючі від зміщення елементи PO1 PO4 вступають в контакт з відповідною ділянкою бічної стінки тримача 4b або розташовуються поблизу цієї ділянки, коли картридж 100b кріпиться до тримача 4b. Це запобігає переміщенню картриджа 100b з чорнилами в напрямку осі Х з його ідеального положення в тримачі 4b. Зокрема, запобігаючі від зміщення елементи PO1 і PO2 знаходяться на верхній частині плати 200 і оберігають верхню сторону корпусу 100b від зміщення в напрямку осі Х, якщо прийняти насадок 110b для подачі чорнила за вісь обертання. Запобігаючі від зміщення елементи PO3 і PO4 розташовуються збоку від виводів 210-290 на платі 200 (фіг. 3) і втримують виводи 210-290 в правильному положенні з тим, щоб забезпечити правильний контакт з відповідним бічним виводом 410-490 пристрою. Компонування електричних з’єднань картриджа 100b з чорнилами, що належить до варіанту 14, ідентичне компонуванню електричних з’єднань картриджа 100 з чорнилами, що належить до вищезазначеного прикладу здійснення, описаного з посиланнями на фіг. 7. Тому їх опис тут не надається. Крім тих же робочих ефектів, які дає картридж 100 з чорнилами, що належить до вищезазначеного прикладу здійснення, картридж 100b з чорнилами, що належить до варіанту 21 UA 99258 C2 5 10 15 20 25 30 35 40 45 50 55 60 14, дає наступні робочі ефекти. Оскільки картридж 100b з чорнилами має запобіжні зміщенню елементи PO1-PO4, він може запобігти або зменшити зміщення положення, коли картридж 100b з чорнилами прикріплений до тримача 4b. Зокрема, оскільки запобігаючі від зміщення елементи PO3 і PO4 розташовуються збоку від виводів 210-290 на платі 200, можна підвищити точність позиціонування виводів 210-290 відносно відповідних бічних виводів друкуючого пристрою. Крім того, як описано з посиланнями на фіг. 3, в платі 200 перший вивід 250 збудження датчика і другий вивід 290 збудження датчика розташовані біля кожного кінця виводів 210-290, тобто перший вивід 250 збудження датчика і другий вивід 290 збудження датчика є найближчими до запобігаючих зміщення елементів PO3 і PO4. Це приводить до підвищення точності позиціонування першого виводу 250 збудження датчика і другого виводу 290 збудження датчика. Отже, можна запобігти або зменшити помилковий контакт між виводами 250, 290, до яких прикладається висока напруга, і одним з невідповідних бічних виводів друкуючого пристрою. Як заміна плати 200 в прикладі здійснення, на картриджі 100b з чорнилами, показаному на фіг. 22-24, можна встановити одну з плат 200b-200s, показаних на фіг. 14-19. Інші варіанти Як показано на фіг. 17С-D і фіг. 18С-D, в межах опущених ділянок DE у варіанті 10 і варіанті 11, описаних вище, тобто між виводами 150, 190 і платою, можуть знаходитися пористі елементи PO. При цьому пористі елементи PO можуть ефективно поглинати краплі чорнила або води, що конденсувалася, які легко можуть спричинити коротке замикання виводів 150, 190 на інші виводи. Відповідно, ця конструкція також дає переваги, аналогічні перевагам варіанту 10 і варіанту 11, розглянутих вище. У варіанті здійснення, приведеному в даному описі, картридж 100 з чорнилами оснащений датчиком (п’єзоелектричним елементом) 104 і пам'яттю 203, що відіграє роль згадуваної множини пристроїв; однак ця множина пристроїв не обмежується датчиком 104 і пам'яттю 203. Наприклад, датчик 104 може бути датчиком того типу, який виявляє картридж 100 і вимірює його опір. У прикладі здійснення, з цієї множини пристроїв, датчик 104 встановлений на корпусі 101, а пам'ять 203 встановлена на платі 200. Однак компонування множини пристроїв не обмежуються присутніми в прикладі здійснення. Наприклад, пам'ять 203 і плата 200 можуть бути окремими, і встановлювати пам'ять 203 і плату 200 на корпусі 101 можна окремо. Множина пристроїв можуть бути об'єднані в друкарську плату або єдиний модуль. Друкарську плату або єдиний модуль можна встановлювати на корпусі 101 або платі 200. У переважному варіанті, виводи, з’єднані з тим пристроєм з множини пристроїв, до якого прикладається відносно висока напруга, знаходяться в положеннях першого виводу 250 збудження датчика і другого виводу 290 збудження датчика, описаних вище, а виводи, з’єднані з тим пристроєм з множини пристроїв, до якого прикладається відносно низька напруга, знаходяться в положеннях виводів 220, 230, 260-280. У цьому випадку можна зменшити або запобігти пошкодженню схем картриджа 100 з чорнилами і друкуючого пристрою 1000, що зумовлюється коротким замиканням між виводом, з’єднаним з пристроєм, до якого прикладається відносно висока напруга, і виводом, з’єднаним з пристроєм, до якого прикладається відносно низька напруга. У вищезазначеному прикладі здійснення, використовуються п'ять виводів (220, 230, 260280) для пам'яті 203 і два виводи (220, 290) для датчика 104, однак можливе використання і іншої кількості виводів відповідно до технічних характеристик пристрою. Наприклад, можливий лише один вивід, з’єднаний з пристроєм, до якого прикладається відносно висока напруга. У цьому випадку такий вивід може знаходитися в положенні будь-кого з виводів 250, 290, описаних вище. Хоча в приведеному тут прикладі здійснення винахід втілений в картриджі 100 з чорнилами, втілення винаходу не обмежується картриджем з чорнилами, і можливе також аналогічне втілення в ємностях, що містять інші матеріал для друкування іншого типу, наприклад, тонер. У зв'язку з компонуванням основної схеми 40 керування і схеми 500 каретки в друкуючому пристрої, потрібно зазначити, що частини цих компонувань, втілені за допомогою апаратних засобів, можна замість цього втілити за допомогою програмних засобів, і навпаки, частини, втілені за допомогою програмних засобів, можна замість цього втілити за допомогою апаратних засобів. Хоча контейнер з матеріалом для друкування і плата, що належать до винаходу, проілюстровані і описані на основі прикладу здійснення і варіантів, вищеописані приклад здійснення і варіанти винаходу приведені лише для того, щоб полегшити розуміння винаходу, а не обмежити його. У рамках суті і об'єму вимог винаходу, що визначаються прикладеною формулою винаходу, можливі різні зміни і удосконалення, які, природно, потрібно включити у винахід як еквіваленти. 22 UA 99258 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Контейнер для друкуючого матеріалу, який вставляється в запропонованому напрямку вставляння, з можливістю зняття, в друкуючий пристрій, що має виводи друкуючого пристрою і друкуючу головку, при цьому контейнер для друкуючого матеріалу містить перший пристрій, другий пристрій, виконаний з можливістю роботи від більшої напруги, ніж перший пристрій; і групу виводів, яка включає перші виводи і другий вивід, при цьому перший пристрій являє собою пам'ять, перші виводи з'єднані з першим пристроєм і відповідно включають в себе першу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, другий вивід з'єднаний з другим пристроєм і включає другу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, при цьому друга контактна ділянка і частина перших контактних ділянок розташовані так, що утворюють перший ряд, друга частина перших контактних ділянок утворює другий ряд, і перший ряд розташований далі в напрямку вставляння, ніж другий ряд, причому друга контактна ділянка розташована на кінці першого ряду. 2. Контейнер для друкуючого матеріалу, який вставляється в запропонованому напрямку вставляння, з можливістю зняття, в друкуючий пристрій, що має виводи друкуючого пристрою і друкуючу головку, при цьому контейнер для друкуючого матеріалу містить перший пристрій, другий пристрій, виконаний з можливістю роботи від більшої напруги, ніж перший пристрій; і групу виводів, яка включає перші виводи і другий вивід, при цьому перший пристрій являє собою пам'ять, перші виводи з'єднані з першим пристроєм і відповідно включають в себе першу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, другий вивід з'єднаний з другим пристроєм і включає другу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, при цьому друга контактна ділянка і частина перших контактних ділянок розташовані так, що утворюють перший ряд, друга частина перших контактних ділянок утворює другий ряд, і перший ряд є довшим, ніж другий ряд, і розташований далі в напрямку вставляння, ніж другий ряд, причому друга контактна ділянка розташована на кінці першого ряду. 3. Контейнер для друкуючого матеріалу, який вставляється в запропонованому напрямку вставляння, з можливістю зняття, в друкуючий пристрій, що має виводи друкуючого пристрою і друкуючу головку, при цьому контейнер для друкуючого матеріалу містить перший пристрій, другий пристрій, виконаний з можливістю роботи від більшої напруги, ніж перший пристрій; і групу виводів, яка включає в себе перші виводи і другий вивід, при цьому перший пристрій являє собою пам'ять, перші виводи з'єднані з першим пристроєм і відповідно включають першу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, другий вивід з'єднаний з другим пристроєм і включає другу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, при цьому друга контактна ділянка і частина перших контактних ділянок розташовані так, що утворюють перший ряд, друга частина перших контактних ділянок утворює другий ряд, перший ряд розташований далі в напрямку вставляння, ніж другий ряд, і друга контактна ділянка розташована на кінці першого ряду, причому друга контактна ділянка розташована у найдальшому положенні серед перших і других контактних ділянок, якщо дивитися в напрямку, ортогональному напрямку вставляння. 4. Плата, виконана з можливістю з'єднання з виводами друкуючого пристрою при вставлянні в запропонованому напрямі вставляння в друкуючий пристрій, який має виводи друкуючого пристрою і друкуючу головку, причому плата містить перший пристрій, і групу виводів, які включають перші виводи і другий вивід, при цьому перший пристрій являє собою пам'ять, перші виводи з'єднані з першим пристроєм і відповідно включають першу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, другий вивід виконаний з можливістю з'єднання з другим пристроєм, виконаним з можливістю роботи від більшої напруги, ніж перший пристрій, і включає другу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, при цьому друга контактна ділянка і частина перших контактних ділянок розташовані так, що утворюють перший ряд, друга частина перших контактних ділянок утворює другий ряд, і перший ряд розташований далі в напрямку вставляння, ніж перший ряд, причому друга контактна ділянка розташована на кінці першого ряду. 5. Плата, виконана з можливістю з'єднання з виводами друкуючого пристрою, який має друкуючу головку, причому плата містить перший пристрій, і групу виводів, які включають в себе перші виводи і другий вивід, при цьому перший пристрій являє собою пам'ять, перші виводи з'єднані з першим пристроєм і відповідно включають в себе першу контактну ділянку для 23 UA 99258 C2 5 10 15 20 25 30 контакту з відповідними виводами серед виводів друкуючого пристрою, другий вивід виконаний з можливістю з'єднання з другим пристроєм, виконаним з можливістю роботи від більшої напруги, ніж перший пристрій, і включає в себе другу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, при цьому друга контактна ділянка і частина перших контактних ділянок розташовані так, що утворюють перший ряд, друга частина перших контактних ділянок утворює другий ряд, причому перший ряд є довшим, ніж другий ряд, і друга контактна ділянка розташована на кінці першого ряду. 6. Плата, виконана з можливістю з'єднання з виводами друкуючого пристрою при вставлянні в запропонованому напрямку вставляння в друкуючий пристрій, який має виводи друкуючого пристрою і друкуючу головку, причому плата містить перший пристрій, і групу виводів, які включають в себе перші виводи і другий вивід, при цьому перший пристрій являє собою пам'ять, перші виводи з'єднані з першим пристроєм і відповідно включають першу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, другий вивід виконаний з можливістю з'єднання з другим пристроєм, виконаним з можливістю роботи від більшої напруги, ніж перший пристрій, і включає другу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, при цьому друга контактна ділянка і частина перших контактних ділянок розташовані так, що утворюють перший ряд, і цей ряд розташований далі в напрямку вставляння, ніж друга частина перших контактних ділянок. 7. Плата, виконана з можливістю з'єднання з виводами друкуючого пристрою при вставлянні в запропонованому напрямку вставляння в друкуючий пристрій, який має виводи друкуючого пристрою і друкуючу головку, причому плата містить перший пристрій, і групу виводів, яка включає перші виводи і другий вивід, при цьому перший пристрій являє собою пам'ять, перші виводи з'єднані з першим пристроєм і відповідно включають в себе першу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, другий вивід виконаний з можливістю з'єднання з другим пристроєм, виконаним з можливістю роботи від більшої напруги, ніж перший пристрій, і включає другу контактну ділянку для контакту з відповідним виводом серед виводів друкуючого пристрою, при цьому друга контактна ділянка і частина перших контактних ділянок розташовані так, що утворюють перший ряд, друга частина перших контактних ділянок утворює другий ряд, причому перший ряд розташований далі в напрямку вставляння, ніж другий ряд, і друга контактна ділянка розташована на кінці першого ряду, і при цьому друга контактна ділянка розташована у найдальшому положенні серед перших і других контактних ділянок, якщо дивитися в напрямку, ортогональному напрямку вставляння. 24 UA 99258 C2 25 UA 99258 C2 26 UA 99258 C2 27 UA 99258 C2 28
