Система і спосіб підтримки синхронізації за часом у мережі цифрового відео

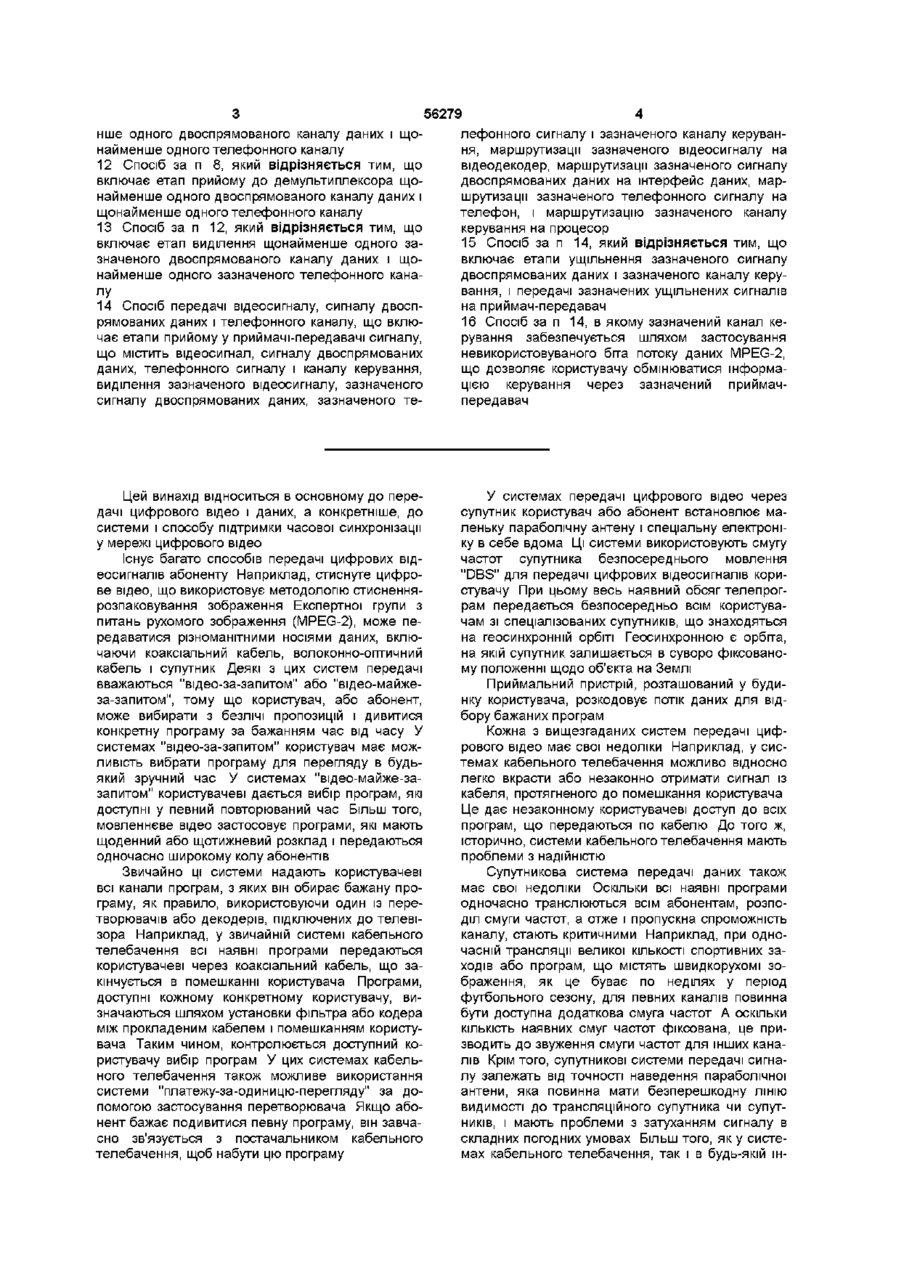

1 Система для підтримки часової синхронізації у системі передачі цифрового відео, яка включає фільтр, конфігурований для прийому групи програм, яка містить кілька програм, і виділення щонайменше однієї з зазначених програм, буфер, що підтримує зв'язок з зазначеним фільтром, пристрій витягання посилання на програмні тактові імпульси (PCR), який підтримує зв'язок з зазначеним фільтром, і конфігурований для витягання значення PCR із зазначеної програми, лічильник, який взаємодіє з зазначеним пристроєм PCR, конфігурований для приймання зазначеного значення PCR і збільшення зазначеного значення PCR протягом тактового циклу, і мультиплексор, що з'єднаний із зазначеним лічильником і конфігурований для прийому вихідного сигналу зазначеного буфера і зазначеного лічильника 2 Система за п 1, яка відрізняється тим, що зазначений пристрій витягання PCR конфігурований для копіювання зазначеного значення PCR із щонайменше однієї зазначеної програми в зазначений лічильник 3 Система за п 2, яка відрізняється тим, що зазначений лічильник конфігурований для перезапису зазначеного значення PCR у щонайменше одну зазначену програму 4 Система за п 2, яка відрізняється тим, що зазначений мультиплексор конфігурований для додавання до вихідного сигналу зазначеного буфера і зазначеного лічильника щонайменше одного двоспрямованого каналу даних 5 Система за п 2, яка відрізняється тим, що зазначений мультиплексор конфігурований для додавання до вихідного сигналу зазначеного буфера і зазначеного лічильника щонайменше одного телефонного каналу 6 Система за п 2, яка відрізняється тим, що зазначений мультиплексор конфігурований для додавання до вихідного сигналу зазначеного буфера і зазначеного лічильника щонайменше одного двоспрямованого каналу даних і щонайменше одного телефонного каналу 7 Система за п 2, яка відрізняється тим, що додатково включає в себе демультиплексор, конфігурований для прийому і виділення щонайменше одного двоспрямованого каналу даних і щонайменше одного телефонного каналу 8 Спосіб підтримки часової синхронізації у системі передачі цифрового відео, що включає етапи прийому до фільтра транспортного потоку цифрового відео, який складається з багатьох пакетів і містить кілька програм, кожна з яких має значення посилання синхронізації, фільтрацію зазначеного транспортного потоку для виділення щонайменше однієї бажаної програми з зазначених кількох програм, передачу зазначеної бажаної програми в буфер і контроль зазначеної програми для виявлення наявності зазначеного придатного значення посилання синхронізації в зазначених пакетах, копіювання зазначеного значення посилання синхронізації в лічильник, додавання в зазначеному лічильнику значення КІЛЬКОСТІ часу перебування зазначеної бажаної програми в зазначеному буфері, передачу зазначеного значення посилання синхронізації в мультиплексор, і перезапис зазначеного значення посилання синхронізації в зазначеній бажаній програмі на виході даної програми з зазначеного буфера 9 Спосіб за п 8, який відрізняється тим, що включає етап об'єднання в зазначеному мультиплексорі зазначеної бажаної програми і щонайменше одного двоспрямованого каналу даних 10 Спосіб за п 8, який відрізняється тим, що включає етап об'єднання в зазначеному мультиплексорі зазначеної бажаної програми і щонайменше одного телефонного каналу 11 Спосіб за п 8, який відрізняється тим, що включає етап об'єднання в зазначеному мультиплексорі зазначеної бажаної програми, щонайме О о> (О ю 56279 лефонного сигналу і зазначеного каналу керуваннше одного двоспрямованого каналу даних і щоня, маршрутизації зазначеного відеосигналу на найменше одного телефонного каналу відеодекодер, маршрутизації зазначеного сигналу 12 Спосіб за п 8, який відрізняється тим, що двоспрямованих даних на інтерфейс даних, марвключає етап прийому до демультиплексора щошрутизації зазначеного телефонного сигналу на найменше одного двоспрямованого каналу даних і телефон, і маршрутизацію зазначеного каналу щонайменше одного телефонного каналу керування на процесор 13 Спосіб за п 12, який відрізняється тим, що включає етап виділення щонайменше одного за15 Спосіб за п 14, який відрізняється тим, що значеного двоспрямованого каналу даних і щовключає етапи ущільнення зазначеного сигналу найменше одного зазначеного телефонного канадвоспрямованих даних і зазначеного каналу керулу вання, і передачі зазначених ущільнених сигналів на приймач-передавач 14 Спосіб передачі відеосигналу, сигналу двоспрямованих даних і телефонного каналу, що вклю16 Спосіб за п 14, в якому зазначений канал кечає етапи прийому у приймачі-передавачі сигналу, рування забезпечується шляхом застосування що містить відеосигнал, сигналу двоспрямованих невикористовуваного біта потоку даних MPEG-2, даних, телефонного сигналу і каналу керування, що дозволяє користувачу обмінюватися інформавиділення зазначеного відеосигналу, зазначеного цією керування через зазначений приймачсигналу двоспрямованих даних, зазначеного тепередавач Цей винахід відноситься в основному до передачі цифрового відео і даних, а конкретніше, до системи і способу підтримки часової синхронізації у мережі цифрового відео Існує багато способів передачі цифрових відеосигналів абоненту Наприклад, стиснуте цифрове відео, що використовує методологію стисненнярозпаковування зображення Експертної групи з питань рухомого зображення (MPEG-2), може передаватися різноманітними носіями даних, включаючи коаксіальний кабель, волоконно-оптичний кабель і супутник Деякі з цих систем передачі вважаються "відео-за-запитом" або "відео-майжеза-запитом", тому що користувач, або абонент, може вибирати з безлічі пропозицій і дивитися конкретну програму за бажанням час від часу У системах "відео-за-запитом" користувач має можливість вибрати програму для перегляду в будьякий зручний час У системах "відео-майже-зазапитом" користувачеві дається вибір програм, які доступні у певний повторюваний час Більш того, мовленнєве відео застосовує програми, які мають щоденний або щотижневий розклад і передаються одночасно широкому колу абонентів Звичайно ці системи надають користувачеві всі канали програм, з яких він обирає бажану програму, як правило, використовуючи один із перетворювачів або декодерів, підключених до телевізора Наприклад, у звичайній системі кабельного телебачення всі наявні програми передаються користувачеві через коаксіальний кабель, що закінчується в помешканні користувача Програми, доступні кожному конкретному користувачу, визначаються шляхом установки фільтра або кодера між прокладеним кабелем і помешканням користувача Таким чином, контролюється доступний користувачу вибір програм У цих системах кабельного телебачення також можливе використання системи "платежу-за-одиницю-перегляду" за допомогою застосування перетворювача Якщо абонент бажає подивитися певну програму, він завчасно зв'язується з постачальником кабельного телебачення, щоб набути цю програму У системах передачі цифрового відео через супутник користувач або абонент встановлює маленьку параболічну антену і спеціальну електроніку в себе вдома Ці системи використовують смугу частот супутника безпосереднього мовлення "DBS" для передачі цифрових відеосигналів користувачу При цьому весь наявний обсяг телепрограм передається безпосередньо всім користувачам зі спеціалізованих супутників, що знаходяться на геосинхронній орбіті Геосинхронною є орбіта, на якій супутник залишається в суворо фіксованому положенні щодо об'єкта на Землі Приймальний пристрій, розташований у будинку користувача, розкодовує потік даних для відбору бажаних програм Кожна з вищезгаданих систем передачі цифрового відео має свої недоліки Наприклад, у системах кабельного телебачення можливо відносно легко вкрасти або незаконно отримати сигнал із кабеля, протягненого до помешкання користувача Це дає незаконному користувачеві доступ до всіх програм, що передаються по кабелю До того ж, історично, системи кабельного телебачення мають проблеми з надійністю Супутникова система передачі даних також має свої недоліки Оскільки всі наявні програми одночасно транслюються всім абонентам, розподіл смуги частот, а отже і пропускна спроможність каналу, стають критичними Наприклад, при одночасній трансляції великої КІЛЬКОСТІ спортивних заходів або програм, що містять швидкорухомі зображення, як це буває по неділях у період футбольного сезону, для певних каналів повинна бути доступна додаткова смуга частот А оскільки КІЛЬКІСТЬ наявних смуг частот фіксована, це призводить до звуження смуги частот для інших каналів Крім того, супутникові системи передачі сигналу залежать від точності наведення параболічної антени, яка повинна мати безперешкодну ЛІНІЮ ВИДИМОСТІ до трансляційного супутника чи супутників, і мають проблеми з затуханням сигналу в складних погодних умовах Більш того, як у системах кабельного телебачення, так і в будь-якій ш 56279 шій системі, де всі канали передаються всім абонентам, є можливість отримати незаконний доступ до каналів Інші наявні системи надають користувачеві комплект відеопрограм із використанням мережі асинхронної передачі даних (ATM), по якій кінцевому споживачу може бути передана певна програма На жаль, системи ATM є дорогими в застосуванні, й оскільки в них використовуються комутаційні пристрої ATM, вони легко перевантажуються, якщо, наприклад, велика КІЛЬКІСТЬ користувачів одночасно вибирає для перегляду широкий ряд програм Таким чином, у цьому секторі промисловості існує невирішена потреба усунення вищезгаданих недоліків і невідповідностей Даний винахід забезпечує систему і спосіб підтримки синхронізації за часом у мережі цифрового відео При стислому описі, архітектурно, ця система може бути реалізована в такий спосіб Система для підтримки синхронізації за часом у системі передачі цифрового відео включає фільтр, конфігурований для прийому групи програм, котра містить декілька програм, і виділення щонайменше однієї з програм, буфер, що з'єднується з фільтром, пристрій витягання посилання на програмні тактові імпульси (PCR), що підтримує зв'язок з фільтром, лічильник, що підтримує зв'язок з пристроєм витягання PCR, і мультиплексор, що з'єднується з лічильником, і конфігурований для прийому вихідного сигналу Даний винахід також може розглядатися, як забезпечення способу для підтримки синхронізації за часом у системі передачі цифрового відео У цьому відношенні спосіб може бути коротко описаний поетапно отримання у фільтрі транспортного потоку цифрового відео, який має значення посилання синхронізації та складається з безлічі пакетів і містить декілька програм, фільтрація транспортного потоку для виділення щонайменше однієї бажаної програми з декількох програм, передача бажаної програми в буфер і контроль цієї програми для виявлення присутності придатного значення посилання синхронізації в наявних пакетах Наступними етапами є копіювання значення посилання синхронізації в лічильник, додавання в лічильнику значення КІЛЬКОСТІ часу перебування бажаної програми в буфері, передача значення посилання синхронізації в мультиплексор, і перезапис значення посилання синхронізації в бажаній програмі на виході цієї програми з буфера Винахід можна краще зрозуміти з посиланням на малюнки Елементи малюнків немає потреби зображати в певному масштабі, оскільки акцент робиться на очевидній ілюстративності принципів даного винаходу До того ж, визначені номера посилань позначають ВІДПОВІДНІ елементи в різних видах малюнків Фіг 1А - це ЗОВНІШНІЙ вигляд системи, що ілюструє загальну топологію, у якій знаходиться система і спосіб для підтримки часової синхронізації у мережі цифрового відео даного винаходу Фіг 1В - функціональна схема, що ілюструє спосіб запиту користувачем програми через топологію системи, зображену на Фіг 1 А, Фіг 2 - схематичний вид, що ілюструє передачу цифрового відео від постачальника інформації 11 до центру програмування і управління телефонної компанії 100, Фіг 3 - схематичний вид, що ілюструє архітектуру зв'язку центру управління і програмування телефонної компанії 100 з центральною станцією 400, Фіг 4 - блок-схема, що ілюструє компоненти даного винаходу, які знаходяться в центрі програмування й управління телефонної компанії 100, Фіг 5 - блок-схема, що ілюструє шасі управління відеосигналом 200, зображене на Фіг 4, Фіг 6 - блок-схема, що ілюструє модуль управління відеосигналом 250, зображений на Фіг 5, Фіг 7 - схематичний вид, що ілюструє процесорний модуль шасі 300, зображений на Фіг 5, Фіг 8 - блок-схема, що ілюструє архітектуру, функціональність і операції при потенційному використанні робочої станції управління системою 325, зображеної на Фіг 4, Фіг 9 - схематичний вид, що ілюструє архітектуру центральної станції 400 ФігЮА - схематичний вид, що ілюструє шасі сітьового відеоінтерфейсу 450, зображене на Фіг 9, Фіг 10Б - блок-схема модуля сітьового відеоінтерфейсу 700, зображеного на Фіг 10А, Фіг 11А - схематичний вид, що ілюструє шасі розподілу відеосигналу 500, зображене на Фіг 9, Фіг 11Б - блок-схема, що ілюструє модуль вхідних відеосигналів 800, зображений на Фіг 11 А, Фіг 11В - схематичний вид, що ілюструє схему розподілу, альтернативну до модуля вхідних відеосигналів, зображеного на Фіг 11 Б, Фіг 11 Г - блок-схема, що ілюструє модуль з багатоканальними відеовиходами 850, зображений на Фіг 11 А, Фіг 11Д - схема, що ілюструє віддалений модуль вихідних сигналів, зображений на Фіг 11 А, Фіг 12 - схематичний вид, що ілюструє шасі доступу 550 і модуль фільтра низьких частот 600, зображені на Фіг 9, Фіг 13 - схематичний вид, що ілюструє додаткові подробиці шасі доступу 550, зображеного на Фіг 9, Фіг 14 - схематичний вид модуля адаптера універсального доступу 1000 (UAA), зображеного на Фіг 12 і 13, Фіг 15 - блок-схема основної робочої станції центральної станції 650, зображеної на Фіг 9, Фіг 16 - блок-схема, що ілюструє помешкання абонента 1300, Фіг 17А - схематичний вид, що ілюструє інтелектуальний сітьовий інтерфейс (INI) 1350, зображений на Фіг 16, Фіг 17Б - схематичний вид, що ілюструє систему, в якій встановлено інтерфейс дистанційного управління за допомогою інфрачервоного випромінювання (ІЧ), зображений на Фіг 17А, Фіг 17В - схематичний вид, що ілюструє дистанційний ІЧ-приймач-передавач, зображений на Фіг17Б, Фіг 17Г - схематичний вид, що ілюструє інтерфейс дистанційного управління за допомогою ІЧ 1358, зображений на Фіг 17А, Фіг 18 - схематичний вид, що ілюструє розта 56279 8 ціонування демультиплексора даних СО 1155 і шування і можливе використання пристрою устадемультиплексора даних СР 1455, новки кадрів CO 1100 і пристрою установки кадрів Фіг 33 - функціональна схема, що ілюструє роСР 1400 у системі передачі цифрового відео і даботу мультиплексора даних СР 1450, зображеного них цього винаходу, на Фіг 17А, Фіг 19 - схематичний вид, що ілюструє пристрій установки кадрів CO 1100, зображений на Фіг 34 - схематичний вид, що ілюструє альтерФіг 18, нативне застосування пристрою установки кадрів 1100, зображеного на Фіг 19 Фіг 20А - схематичний вид, що ілюструє характеристики каналу передачі транспортного потоку з Система і спосіб підтримки часової синхроніадаптивною швидкістю, зображеного на Фіг 19, зації у мережі цифрового відео даного винаходу може здійснюватися апаратними засобами, проФіг20Б - схематичний вид, що ілюструє форграмним і мікропрограмним забезпеченням, або матування, яке використовується для передачі їхнім поєднанням У переважному варіанті (варіанвосьми транспортних потоків з адаптивною швидтах) втілення цього винаходу система і спосіб підкістю передачі, зображених на Фіг20А, через оптримки часової синхронізації у мережі цифрового тичний канал зв'язку, відео здійснюється апаратними засобами, кероваФіг 21 - схематичний вид, що ілюструє потік ними програмним або мікропрограмним забезпеданих з довільною швидкістю передачі, зображеченням, що зберігається в пам'яті і виконується ний на Фіг20А, з якого формується потік даних з ВІДПОВІДНИМИ командами виконавчої системи фіксованою швидкістю передачі, Фіг 22 - вибірка зі специфікацій транспортного Функціональні схеми, зображені на Фіг 8 і 15, потоку формату MPEG-2, що визначає перші три демонструють архітектуру, функціональні можлибайти пакета транспортного потоку, зображеного вості і роботу робочої станції управління систенаФіг20Аі 20Б, мою, зображеної на Фіг 4, і основної робочої станції центральної станції, зображеної на Фіг 9 У Фіг 23 - схематичний вид, що ілюструє трансцьому відношенні кожний блок являє собою мопортний потік даних, переданий через з'єднання дуль, сегмент або частину коду, що містять у собі 1161, зображене на Фіг 19, одну або кілька команд для виконання визначеної Фіг 24А - схематичний вид, що ілюструє фільтр логічної функції (функцій) Також слід зауважити, PID 1110, зображений на Фіг 19, що в деяких альтернативних проектах, функції, Фіг 24Б - блок-схема рішень, що ілюструє фунзаписані в блоках, можуть виконуватися не в тому кціонування фільтра PID 1110, зображеного на порядку, який показаний на Фіг 8 і 15 Наприклад, Фіг24А, два блоки, показані послідовно на Фіг 8 і 15, у ДІЙФіг 25 - блок-схема рішень, що ілюструє функСНОСТІ можуть виконуватися одночасно або ІНОДІ В ціонування пристрою витягання PCR 1130, зобразворотному порядку, в залежності від необхідного женого на Фіг 19, функціонального призначення, що буде пояснено Фіг 26 - детальний вид інкрементора PCR нижче 1140, зображеного на Фіг 19, Фіг27А - блок-схема, що ілюструє мультиплеПрограма системи і способу підтримки синксор даних СО 1150, зображений на Фіг 19, хронізації за часом у мережі цифрового відео, що включає в себе впорядкований список команд для Фіг27Б - діаграма станів, що ілюструє функціздійснення логічних функцій, може бути записана онування мультиплексора даних СО 1150, зобрана будь-який комп'ютерно-зчитуваний носій, який женого на Фіг 19, використовується або пов'язаний із системою виФіг 27В - функціональна схема, що ілюструє конання команд, апаратом чи пристроєм, таким як функціонування мультиплексора даних СО 1150, комп'ютерна система, процесорна система або зображеного на Фіг 19, інша система, яка спроможна вибирати команди із Фіг27Г - функціональна схема, що ілюструє системи виконання команд, апарата або пристрою, функцію прийняття рішень по пакету програми і виконувати ці команди У контексті даного доку1152 мультиплексора даних СО, зображеного на мента під поняттям "комп'ютерно-зчитуваний ноФіг27А, сій" мається на увазі будь-який носій, здатний місФіг 28 - схематичний вид, що ілюструє функцітити, зберігати, передавати, поширювати або онування пристрою установки кадрів СО 1100, переносити програму, яка використовується або зображеного на Фіг 19, у напрямку основного потопов'язана з системою виконання команд, апаратом ку даних (від центральної станції до помешкання чи пристроєм Комп'ютерно-зчитуваним носієм абонента), може бути, наприклад, електронна, магнітна, оптиФіг 29 - схематичний вид, що ілюструє мультична, електромагнітна, інфрачервона або напівпроплексор даних СО, що знаходиться в пристрої відникова система, апарат, пристрій або засіб поустановки кадрів СО 1100, зображеному на Фіг 19, ширення, і не тільки Більш конкретними у напрямку зворотного потоку даних (від помешприкладами комп'ютерно-зчитуваних носив є (некання абонента до центральної станції), повний список) електричне з'єднання (електроФіг ЗО - схематичний вид, що ілюструє роботу нне) з одним або більше проводами, портативна демультиплексора даних СР, зображеного на комп'ютерна дискета (магнітна), оперативний заФіг 17А, у напрямку основного потоку даних, пам'ятовуючий пристрій (ОЗП) (магнітний), постійФіг 31 - схематичний вид, що ілюструє роботу ний запам'ятовуючий пристрій (ПЗП) (магнітний) мультиплексора даних СР 1450, який знаходиться постійний програмований запам'ятовуючий прив пристрої установки кадрів СР 1400, зображеному стрій, що може стиратися (ППЗП або флешна Фіг 17А, у напрямку зворотного потоку даних, пам'ять) (магнітний), оптичне волокно (оптичне), Фіг 32 - блок-схема рішень, що ілюструє функ 56279 10 ТРСС 100 до центральної станції 400, а від постійний запамятовуючии пристрій на компактцентральної станції 400 до помешкань абонентів диску (CD-ROM) (оптичний) Відзначимо, що ком1300 по каналу зв'язку 16 п'ютерно-зчитуваним носієм може бути навіть паФіг 1Б - функціональна схема, що ілюструє пір або інший придатний носій, на якому надрукоспосіб, котрим користувач запитує програму через вана програма, оскільки програма може бути топологію системи, зображену на Фіг 1А У блоці зчитана електронними засобами, наприклад, за 51 користувач посилає центральній станції 400 допомогою оптичного сканування паперу або іншозапит на перегляд певної програми Запит посилаго носія, після чого відкомпільована, інтерпретовається через канал управління (буде докладно опина чи оброблена іншим придатним способом, якщо саний нижче) по каналу зв'язку 16 У блоці 52 це необхідно, і збережена в пам'яті комп'ютера центральна станція 400 отримує запит У блоці 54 На Фіг 1А зображений узагальнений вид сисадаптер універсального доступу (UAA) центральтеми, що ілюструє загальну топологію, у якій знаної станції, який опрацьовує запит за допомогою ходиться система, і спосіб підтримки часової синтаблиць, що поставляються йому основною робохронізації у мережі цифрового відео даного чою станцією центральної станції, котра інформує винаходу У топологію системи 10 включені центр UAA про дозволений доступ, опрацьовує запит У програмування й управління телефонної компанії блоці 56, якщо користувачеві дозволено отриман(ТРСС) 100, центральна станція 400 і помешкання ня запитаної програми, вона передається йому з абонентів 1300 ТРСС 100 приймає ВХІДНІ сигнали центральної станції 400 по каналу зв'язку 16 від місцевої мовленнєвої станції 12, яка забезпечує мовленнєві телевізійні сигнали, постачальника Фіг 2 - схематичний вид, що ілюструє передачу інформації 11, який передає цифрові відеосигнали відеозображення від постачальника інформації 11 у формі закодованого відео в стандарті MPEG-2, а до ТРСС 100 Наприклад, постачальник інформатакож дані від провайдера послуг Інтернет (ISP) ції 11 приймає аналоговий відеосигнал із супутни14 Хоча тут показана передача даних Інтернет, ка 17 Або ж постачальник інформації 11 приймає проте, згідно з цим винаходом, можуть передавацифрові закодовані відеосигнали із супутника 17 тися будь-які цифрові дані, наприклад, дані локаНеобхідно відзначити, що аудюшформація перельної мережі (LAN) ТРСС 100 зв'язується з дається разом із вищезгаданими відеосигналами, і центральною станцією 400 по мережі SONET (синколи мова йде про відеосигнали або стиснуті цифхронна оптична мережа) 150 Хоча для спрощення рові відеосигнали, то мається на увазі, що аудіосипоказана тільки одна центральна станція, ТРСС гнал включений у них Постачальник інформації 11 100 може зв'язуватися з багатьма центральними передає аналогові (або цифрові) відеосигнали по станціями 400 по мережі SONET 150 Мережа мережі 13 кільком ТРСС 100 Мережею 13 може SONET 150 являє собою один із засобів зв'язку бути, наприклад, але не обов'язково, супутникова ТРСС з центральними станціями, і звичайно є внумережа передачі даних або, можливо, мережа трішньою мережею телефонної компанії, що з'єдSONET, схожа на мережу SONET 150, зображену нує кілька центральних станцій з кожним ТРСС на Фіг 1А ТРСС 100 приймають мовленнєві телеМережа SONET 150 використовується в чисто програми від місцевих мовленнєвих станцій 12 ілюстративних цілях Для сполучення між ТРСС Фіг 3 - схематичний вид, що ілюструє архітек100 і центральними станціями 400 також можуть туру зв'язку ТРСС 100 з центральними станціями використовуватися ІНШІ внутрішні мережі, напри400 Як розглянуто вище, ТРСС 100 приймає відклад, мережа SDH (синхронна цифрова ієрархія) еозображення у формі аналогових або цифрових або будь-який інший засіб сполучення між ТРСС сигналів від постачальника інформації 11, місцеве 100 і центральними станціями 400 Центральна ефірне телебачення від місцевої мовленнєвої стастанція 400 з'єднується з помешканнями абонентів нції 12 і дані Інтернет від ISP 14 ТРСС 100 об'єд1300 по каналу зв'язку 16 Каналом зв'язку 16 монує вищезгадану інформацію і передає м на же бути будь-який канал зв'язку, котрий підтримує центральні станції 400 по мережі SONET телепередачу стиснутого цифрового відео, двоспрямофонної компанії 150 чи будь-якій ІНШІЙ мережі, яка ваних даних Інтернет і звичайних аналогових тевикористовується для зв'язку між ТРСС 100 і лефонних послуг (POTS), і в ілюстративних цілях є центральними станціями 400 парою мідних дротів, по яких передаються звичайні телефонні сигнали Для з'єднання між центраФіг 4 - блок-схема, що ілюструє компоненти льною станцією 400 і помешканнями абонентів даного винаходу, які знаходяться в ТРСС 100 1300 можуть використовуватися ІНШІ канали зв'язУсередині ТРСС 100 об'єднуються двоспрямовані ку, наприклад, канал радіозв'язку LMDS (локальна дані, що надходять від ISP 14, відеоматеріали, що багатоадресна система розподілу) та ІНШІ У понадходять від постачальника інформації 11 (зомешканнях абонентів 1300 розташований інтелекбраженого на Фіг 1А і 2), і місцеві програми, що туальний сітьовий інтерфейс (INI) 1350, до якого надходять від місцевої телестанції 12 Двоспрямопідключаються комп'ютерна система 1355, телевані дані Інтернет надходять від ISP 14 через з'єдфон 1360, апарат факсимільного зв'язку (не поканання 128 на маршрутизатор 101 Маршрутизатор заний) і телевізор 1365 Також можливе встанов101 взаємодіє через з'єднання 112 з комутатором лення додаткової лінії цифрового телефонного мережі асинхронної передачі (ATM), який у свою зв'язку для підключення апарата факсимільного чергу зв'язується з підсумково-знижуючим мультизв'язку Система і спосіб передачі цифрового відео плексором мережі SONET 106 через сполучення і даних цього винаходу дозволяють передавати 114 Підсумково-знижуючий мультиплексор мережі програми зі стиснутим цифровим зображенням, SONET 106 показаний у чисто ілюстративних цідвоспрямовані потоки даних Інтернет і POTS від лях, і може бути мультиплексором мережі SHD, якщо замість мережі SONET 150 використовується 12 11 56279 мережа SHD Таким чином, дані Інтернет опрацьорозклад місцевих програм і керуючу інформацію в вуються в ТРСС 100 і направляються на центрацифрову відеопрограму, замінюючи нульовий пальні станції 400 по мережі SONET 150 Також чекет MPEG-2, що не використовується для передачі рез з'єднання 114 передаються дані управління і відеоданих Цей розклад місцевих програм надхоконтролю від робочої станції управління системою дить із SMW 325, робочої станції, відповідальної 325, котра буде докладно описана нижче Відеосиза контроль і управління системою передачі цифгнал передається від постачальника інформації 11 рових відеосигналів і даних Довідкова база даних через з'єднання 126 на супутниковий приймач 104 з розкладу програм надходить від централізованоЯкщо відеосигнал, що надходить від постачальниго постачальника або може створюватися на МІСЦІ ка інформації 11, є аналоговим сигналом, він пеШасі управління відеосигналом 200 також може редається через з'єднання 115 на кодер MPEG-2 використовуватися для введення даних для онов109 для перетворення його у формат MPEG-2 лення програмного забезпечення в помешканнях Хоча використання формату MPEG-2 є переважабонентів шляхом заміни нульового пакета MPEGним для втілення винаходу, прийнятне застосу2, що не використовується для передачі відеодавання будь-якого методу цифрового стиснення них Після ЦЬОГО телепрограма з вставленими даінформації для генерування стиснутого цифрового ними надходить у внутрішню мережу SONET 150 відеосигналу Якщо відеосигнал, що надходить від телефонної компанії через підсумково-знижуючий постачальника інформації 11, є цифровим сигнамультиплексор 106 мережі SONET Маршрутизалом, він надходить прямо на шасі управління відтор 101 відокремлює внутрішню мережу передачі еосигналом 200 через з'єднання 118 З'єднання даних телефонної компанії від мережі Інтернет, 118 ілюстративно зображене у вигляді кількох направляючи до ISP 14 тільки певні пакети Комуз'єднань типу DS-3, і в переважному варіанті втітатор ATM 102 забезпечує стійке з'єднання з комулення винаходу складається із семи (7) з'єднань таторами окремих центральних станцій 400, поDS-3 ставляючи дані Інтернет у систему До того ж, маршрутизатор 101 і комутатор ATM 102 обмінюЗ'єднання DS-3 забезпечує передачу даних зі ються даними Інтернет як у зворотному напрямку швидкістю приблизно 45 мегабіт у секунду (Мбіт/с), потоку даних (від помешкання абонента до і наведене тут у чисто ілюстративних цілях центральної станції і до ТРСС), так і в основному У ДІЙСНОСТІ з'єднання 118 може складатися з напрямку (від ТРСС до центральної станції і до багатьох каналів з високою пропускною спроможпомешкання абонента) ністю, наприклад, з'єднання типу ОС-3, що забезпечує пропускну спроможність приблизно Фіг 5 - блок-схема, що ілюструє шасі управлін155Мбіт/с, та інших Програми місцевої мовленнєня відеосигналом 200, зображене на Фіг 4 Шасі вої станції 12 через з'єднання 124 доставляються управління відеосигналом 200 містить у собі кілька на ефірний демодулятор 108, що пов'язаний з копар модулів управління відеосигналом 250 і пару дером формату MPEG-2 109 через з'єднання 123 процесорних модулів шасі 300 У наступному описі Кодер формату MPEG-2 109 приймає ефірний моі малюнках мова йде про пари модулів Термін вленнєвий сигнал і перетворює його у формат "пара модулів" відноситься до активного і резервцифрового відео у ВІДПОВІДНОСТІ зі стандартом ного модулів, кожний з який настроєний на викоMPEG-2, що використовується в переважному ванання описаних функцій На кожний модуль пари ріанті втілення винаходу Хоча він зображений у подається вхідний сигнал, і кожний модуль здатвигляді одного елемента, в ДІЙСНОСТІ використовуний подавати вихідний сигнал Резервний модуль ється багато ефірних демодуляторів і кодерів фовиконуватиме описані функції, якщо активний мормату MPEG-2 Сигнал у форматі MPEG-2 надходуль вийде з ладу До того ж, у наступному описі дить на мультиплексор формату MPEG-2 111 термін "гаряча заміна" відноситься до можливості через з'єднання 122 Мультиплексор формату заміни модуля в системі без відключення живленMPEG-2 111 передає ефірний відеосигнал, переня системи, в якій він установлений кодований у формат MPEG-2, на шасі управління Супутниковий приймач 104, що містить кілька відеосигналом 200 через з'єднання 121 Показане мультиплексорів MPEG-2 111, отримує дані від на Фіг з'єднання 121 є ще одним з'єднанням, яке постачальника інформації 11 через з'єднання 126 підтримує передачу цифрового відеосигналу Мультиплексори MPEG-2 стикуються з шасі MPEG-2, наприклад, з'єднанням типу DS-3 (з ілюсуправління відеосигналом 200 через ряд з'єднань тративною метою) DS-3 118а - 118п, кожне з яких має резервне з'єднання Кожне з'єднання DS-3 118 підключається до Також до шасі управління відеосигналом 200 модуля управління відеосигналом 250, причому через з'єднання 117 підключено робочу станцію кожне резервне з'єднання DS-3 підключається до управління системою (SMW) 325 Вона забезпечує резервного модуля управління відеосигналом 250 функції спостереження, управління і контролю для Пара модулів управління відеосигналом 250 склаТРСС 100, і буде докладно описана з посиланням дається з активного модуля управління відеосигна Фіг 8 SMW 325 також зв'язана через з'єднання налом і резервного модуля, причому резервне 116 з комутатором ATM 102, з допомогою якого з'єднання типу DS-3 підключене до резервного через з'єднання 14 на підсумково-знижуючий мумодуля управління відеосигналом Мультиплексор льтиплексор мережі SONET 106 посилається інформату MPEG-2 111 також підключається через формація управління і контролю для розміщення в з'єднання DS-3 до пари модулів управління відеомережі SONET 150 У такий спосіб відбувається сигналом 250 передача і прийом інформації управління і контролю центральною станцією 400 Дані виходу кожної пари модулів управління відеосигналом 250 надходять у підсумковоШасі управління відеосигналом 200 вставляє 14 13 56279 знижуючий мультиплексор мережі SONET 106 ченагляду 252 контролює стан приймачів через з'єдрез з'єднання DS-3 119 В шасі управління відеонання 259а і 259Ь, і визначає, який із сигналів ЛІсигналом 200 також знаходиться пара процесорНІЙНОГО приймача буде використаний для передачі них модулів шасі 300 Функціонування модуля послідовного навантаження на блок введення кеуправління відеосигналом 250 буде докладно опируючих даних 256 по каналу зв'язку Модуль насано в поясненні до Фіг 6, а функціонування прогляду 252 посилає керуючі сигнали на основний цесорного модуля шасі 300 буде докладно описакінцевий пристрій лінії DS-3 з приймачем 251а і на но в поясненні до Фіг 7 Система передачі резервний кінцевий пристрій DS-3 з приймачем цифрового відеозображення і даних цього винахо251 b через канали зв'язку 259а і 259Ь ВІДПОВІДНО ду в даний час підтримує до восьми груп програм Блок введення керуючих даних 256 відповідає за цифрового відео, проте у майбутньому очікується вставку локальних керуючих даних у вхідний потік підтримка додаткових груп Група програм визнаMPEG-2, що надходить від постачальника інфорчається як єдиний транспортний потік MPEG-2, що мації Дані про розклад програм і, можливо, дані містить кілька каналів, які передаються через одне для оновлення програмного забезпечення INI 1350 сітьове з'єднання, наприклад, типу DS-3 або ОС-3 вводяться шляхом заміни нульових пакетів необТаким чином, шасі управління відеосигналом 200 хідними даними Послідовна інформація, отримапідтримує до восьми груп програм Це означає, що на з блока введення керуючих даних 256, містить кожне з'єднання типу DS-3, наприклад 118 і 119, відеодані у форматі MPEG-2 і додаткові керуючі передає одну групу програм дані Керуючі дані, дані для оновлення програмного забезпечення і дані про розклад програм ввоГрупа програм, що передається через з'єднандяться в групу програм ідентичним чином Новий ня типу DS-3, може містити близько 10 каналів, потік даних передається через з'єднання 262а і тоді як група, що передається через з'єднання ОС262Ь на блок виведення програм 261, що містить у 3, - приблизно 35 каналів Це означає максимальсобі основний 257а і резервний передавач 257Ь ну пропускну спроможність 80 каналів при викорилінії DS-3, який формує резервний канал зв'язку з станні з'єднань типу DS-3 і близько 280 каналів шасі сітьового відеоінтерфейсу 450 Основний при впровадженні системи, що використовує з'єдвідеосигнал виводиться на ЛІНІЮ 119а, а резервнання типу ОС-3 Щонайменше одна група (а може ний - на ЛІНІЮ 119Ь і більше) міститиме місцеві канали, наприклад, з'єднання типу DS-3 121 і DS-3 123, що мають 8 Модуль нагляду 252 відповідає за правильпар модулів управління відеосигналом, підключеність роботи модуля управління відеосигналом них до підсумково-знижуючого мультиплексора 250 Модуль нагляду 252 виконує настроювання й мережі SONET 106 Інші з'єднання, що нараховуініціалізацію всіх інших функціональних блоків, ють у переважному варіанті втілення винаходу сім наявних у модулі управління відеосигналом 250, і груп програм, міститимуть телепрограми з інших контролює стан кожної функції Модуль нагляду джерел, як показано на прикладі з'єднань DS-3 252 підтримує зв'язок з процесорним модулем ша118 і 119 Групи програм можуть бути ущільнені сі 300 і відповідає за контроль активнодля збільшення загальної пропускної спроможносго/резервного дублювання Якщо модуль управті каналу Наприклад, дві наполовину повні групи, ління відеосигналом 250 виходить з ладу, модуль передані через з'єднання DS-3, можуть об'єднуванагляду 252 переводить його в неактивний режим і тися в одну групу, звільняючи при цьому ціле з'єдсигналізує про це процесору шасі 300 через з'єднання DS-3 для додаткових програм нання 269 після того, як отримує наступний запит про стан Оскільки модулі управління відеосигнаФіг 6 - блок-схема модуля управління відеосилом 250 розроблені для активного/резервного дугналом 250, зображеного на Фіг 5 Пара модулів блювання, очікується, що вони будуть встановлюуправління відеосигналом 250 отримує потоки даватися парами Кожний з модулів здійснює них DS-3 по ЛІНІЯХ 118а і 118Ь Потоки, що входять постійний контроль неполадок свого резервного по лінії 118а, є основними, а ті, що входять по лінії сусіди через з'єднання 271 і негайно переходить в 118Ь, є додатковими або резервними відеоданиактивний режим в разі відмови активного модуля ми, і подаються ВІДПОВІДНО ДО ПОТОКІВ, зображених Модуль управління напругою 254 відповідає за на Фіг 5 Ці потоки даних містять відеоінформацію, можливість "гарячої заміни" і управління електрозакодовану у форматі MPEG-2 Модуль управління живленням Поняття "гаряча заміна" відноситься відеосигналом 250 заміняє в кожній групі програм до можливості видалення одного ушкодженого нульовий пакет MPEG-2 даними управління і ономодуля управління відеосигналом з пари без відвлення програмного забезпечення Потім група ключення електроживлення шасі управління відпрограм, що містить додаткові дані (розклад телееосигналом, у якому вони знаходяться програм і оновлення програмного забезпечення), пересилається через обидва канали зв'язку DS-3 Фіг 7 - схематичний вид процесорного модуля 119а і 119Ь на шасі сітьового відеоінтерфейсу 450 шасі 300, зображеного на Фіг 5 Процесорний моКожний модуль управління відеосигналом 250 місдуль 300 здійснює резервне управління і контроль тить основний кінцевий пристрій лінії DS-3 з приза станом шасі, в якому він установлений Процеймачем 251а і резервний кінцевий пристрій лінії сорні модулі шасі присутні в багатьох прикладних DS-3 з приймачем 251 b Приймачі лінії DS-3 витясистемах і містять програмно-апаратні засоби, що гають корисні дані з вхідного двійкового потоку і забезпечують роботу процесорного модуля шасі в підготовляють інформацію для передачі на блок кожній окремій прикладній системі, в якій він уставведення керуючих даних 256 Обидва приймачі новлений Наприклад, хоча ідентичні процесорні 251а і 251 b завжди активні, забезпечуючи резервмодулі шасі знаходяться й у шасі управління відність на вхідному каналі Вмонтований модуль еосигналом 200, і в шасі сітьового відеоінтерфейсу 16 15 56279 450 (який буде описано в поясненні до малюнка ся всередині будь-якого з описаних тут шасі 10), процесорні модулі шасі виконують різноманітПідлеглий інтерфейсний модуль 302 має ЛІНІЮ ні функції в залежності від шасі, в якому вони перевантаження до кожної підлеглої плати, на яку встановлені Різниця функцій визначається проможе бути поданий сигнал для перевантаження грамно-апаратними засобами, встановленими в або повного блокування плати Модуль мережі процесорному модулі шасі, і залежить від приклаEthernet 304 надає можливість процесорному модної системи, у якій встановлений модуль Кожний дулю шасі 300 зв'язуватися з робочою станцією процесорний модуль шасі містить у собі програмСОМ 650 через порт 10base T мережі Ethernet по но-апаратне забезпечення для всіх можливих приз'єднанню 303 Модуль управління напругою 306 кладних систем Програмно-апаратне забезпечендозволяє робити встановлення або зняття проценя, встановлене в кожному процесорному модулі сорного модуля шасі 300 під напругою Він забезшасі, визначатиме шасі, в якому встановлений печує керовану напругу постійного струму на рівні модуль, і виконуватиме ВІДПОВІДНИЙ сегмент коду +5В і +З.ЗВ Модуль подає вихідний сигнал для Процесорний модуль шасі 300 передає інформаблокування вводу/виводу об'єднуючої плати до цію про конфігурацію до (від) провідної робочої стабілізації напруги Він також автоматично відстанції центральної станції (СОМ) 650 через з'єдключає подачу живлення до плати і сигналізує про нання 303 до будь-якої плати схеми, встановленої помилку, якщо виявляє зміну поточного стану Мона тому ж шасі, і збирає дані про стан усіх устанодуль управління напругою 306 перериває подачу влених плат для передачі цієї інформації на СОМ живлення на плату у випадку отримання підтвер650 Процесорний модуль шасі 300 зберігає дані джуючого сигналу по лінії перезавантаження 307 про конфігурацію кожної плати, виявляє необхідФіг 8 - блок-схема, що ілюструє роботу, архітеність установки і заміни плат, і автоматично конфіктуру і функціональність при можливому викорисгурує нові плати без участі СОМ 650 Процесорний танні робочої станції управління системою (SMW) модуль шасі 300 використовується в багатьох при325, зображеної на Фіг 4 Тут кожний блок являє кладних системах і в усіх шасі системи передачі собою модуль, сегмент або частину коду, що місцифрового відео і даних, а також містить відповідтять одну або більше виконуваних команд для не програмне і програмно-апаратне забезпечення здійснення визначеної логічної функції (функцій) для виконання різноманітних функцій в залежності Також слід зазначити, що в деяких випадках альвід місця його установки Процесорний модуль тернативного використання функції, записані в шасі 300 конфігурується самостійно ВІДПОВІДНИМ блоках, можуть виконуватися не в тій ПОСЛІДОВНОСчином під час включення, в залежності від типу ТІ, що показана на Фіг 8 Наприклад, два блоки, шасі і/чи адреси шасі, зчитуваної з об'єднуючої показані послідовно на Фіг 8, можуть діяти одночаплати системи Адресою шасі може бути значення, сно, а ІНОДІ й у зворотному порядку, в залежності привласнене йому провідною робочою станцією від необхідної функції, що буде пояснено нижче У центральної станції (докладно буде описано в поблоці 326 інтерфейс користувача має доступ до ясненні до Фіг 9), або вибране вручну за допомобази даних абонентів SMW 334, до стану провідгою перемикача У кожному шасі встановлюються ного пристрою центральної станції (СОМ) чи до по два модулі Одночасно активним може бути довідкової утиліти розкладу програм Інтерфейс тільки один модуль, інший залишається в резервкористувача надає можливості для управління ному режимі Резервний процесор шасі має доступ роботою з абонентами і додавання абонентів, задо всієї інформації про стан і конфігурацію шасі і безпечує перегляд розподілених СОМ і контроль готовий автоматично замінити активний процесор за устаткуванням центральної станції, перегляд шасі у випадку відмови останнього Процесор шасі карт каналів і розкладів програм, а також забезпескладається з чотирьох основних функціональних чує графічний інтерфейс користувача, який викоблоків модуль нагляду 301, підлеглий штерфейсристовує, наприклад, мову програмування Java і ний модуль 302, модуль мережі Ethernet 304 і момову ппертекстових посилань (HTML) Для роботи дуль управління напругою 306 Модуль нагляду графічного інтерфейсу користувача можуть бути 301 є вмонтованим мікропроцесором зі своєю асовикористані й ІНШІ середовища програмування, ціативною пам'яттю і підтримуючою логікою Моале в переважному варіанті втілення винаходу дуль нагляду 301 підтримує резервність у вигляді вибрані мови програмування Java і HTML, завдяки кількох каналів зв'язку зі спорідненим процесором їхній переважній сумісності з платформами різношасі, що має в апаратному устаткуванні індикатоманітних апаратних засобів, що можуть викорисри наявності помилок і присутності плат У модуль товуватися при створенні робочої станції управнагляду 301 також включена група двопортових ління системою і провідної робочої станції регістрів для повідомлення інформації про режим, центральної станції Провідний пристрій центрарезультати самотестування, нульовий стан підлельної станції (робоча станція СОМ) - це комп'ютеглої плати та іншої інформації про стан Він також рна система, що знаходиться у всіх центральних здатен перезавантажуватися сам або по команді станціях телефонної компанії 400, і докладно буде спорідненого процесорного модуля шасі 300 Він описана нижче використовує двоспрямовану послідовну шину для повідомлення команд і обміну інформацією про У блоці 327 модуль управління абонентами і стан з підлеглими платами шасі їхніми установками підтримує головну базу даних інформації про абонентів, яка включає таке дозвіл доступу до відеоканалу, дозвіл доступу до послуг Підлеглий штерфейсний модуль 302 виявляє Інтернет, стан рахунку (інформація про платежі за наявність усіх підлеглих плат у даному шасі і виодиницю перегляду (PPV)) і дозвіл або заборона значає, чи була плата видалена або заново встадоступу до послуг Блок управління абонентами і новлена Підлеглою є кожна плата, що знаходить 18 17 56279 їхніми установками 327 також розповсюджує і звіцифрового телебачення (DVB-ASI) VNIS 450 ряє локалізовані копи бази даних з ВІДПОВІДНИМИ складається з багатьох модулів сітьового відеоінСОМ для надання відомостей про конфігурацію терфейсу, і буде докладно описаний у поясненні адаптера універсального доступу (UAA) і інфордо малюнків 10А і 10В мації PPV 3 інтерфейсом користувача 326 і блоВихід VNIS 450 підключений до шасі розподілу ком управління абонентами і їхніми установками відеозображення 500 через з'єднання 404, котре також являє собою кілька каналів, кожний з яких 327 також взаємодіє модуль індикації стану СОМ містить одну групу відеопрограм Шасі розподілу 328 Цей модуль визначає загальний стан усіх відеосигналу 500 відповідає за розподіл груп цифСОМ, а також дозволяє переглянути докладний рових відеопрограм з резервним запасом на всі опис стану кожного окремого СОМ шасі доступу 550 Шасі розподілу відеосигналу 500 Модуль 329 містить у собі карти каналів і розбуде докладно описано при поясненні до малюнків клад програм, і генерує основну інформацію про 11А - 11Д, а шасі доступу 550 буде більш докладкарти каналів і розклад програм для передачі її но описано в коментарі до Фіг 12 Шасі розподілу всім СОМ Модуль управління абонентами і їхніми відеосигналу 500 передає ВІСІМ активних груп проустановками 327 також взаємодіє з базою даних грам і ВІСІМ резервних з'єднань на шасі доступу SMW 334, котра в свою чергу взаємодіє з абонент550 через з'єднання 417 З'єднанням 417 може ською базою даних телефонної компанії 331 і бабути будь-яке з'єднання, що забезпечує необхідну зою даних SMW 332 База даних SMW 334 взаєпропускну спроможність для передачі активних і модіє також з штерфейсним модулем абонентської резервних груп програм бази даних 337 У абонентській базі даних телефонної компанії 331 міститься інформація, яка Шасі доступу 550 через з'єднання 419 взаємовключає прізвище абонента і його адресу, а база діє з шасі фільтра низьких частот 600, робота якоданих SMW містить інформацію про ідентифікацію го буде докладно описана в коментарі до Фіг 12 абонентів, яка стосується абонентських послуг, Шасі фільтра низьких частот 600 зв'язується через плати за одиницю перегляду і перегляду каналів канал зв'язку 16 з помешканням користувача 1300 Інтерфейс абонентської бази даних 337 перетвоКаналом зв'язку 16 може бути, наприклад, цифрорює базу даних про абонентів і інформацію про ва абонентська ЛІНІЯ (DSL), яка крім цифрових плату за перегляд у формат, придатний для зчивідеосигналів, що передаються до помешкання тування локальною системою виписки рахунків абонента 1300, містить двоспрямовані дані Інтертелефонної компанії Модуль ієрархічного управнет (або ІНШІ дані), а також послуги POTS, признаління СОМ 333 з'єднується з модулем управління чені для підтримки телефонного зв'язку між помеабонентами і їхніми установками 327, модулем шканням абонента 1300 і центральною станцією індикації стану СОМ 328, і модулем карти каналів і 400 Важливо відзначити, що канал зв'язку DSL розкладу програм 329 Модуль ієрархічного управпоказаний в ілюстративних цілях, і каналом 16 ління СОМ 333 управляє двоспрямованою переможе бути будь-який канал зв'язку, що підтримує дачею інформації до розподілених СОМ і, як покапередачу стиснутого цифрового відеозображення, зано на Фіг, з'єднується з віддаленими СОМ 336, двоспрямованих даних Інтернет і POTS Для зв'яз338 і 339 SMW також збирає статистичні дані оску між центральною станцією 400 і помешканнями новних робочих станцій центральної станції про абонентів 1300 можуть використовуватися ІНШІ вибір користувачами каналів для перегляду канали зв'язку, наприклад, LMDS (локальна багатоадресна система розподілу) та ІНШІ На Фіг 9 зображений схематичний вид, що ілюструє архітектуру центральної станції 400, яка Шасі фільтра низьких частот 600 через з'єдотримує об'єднані сигнали цифрового відео і данання 420 передає інформацію POTS телефонноних по мережі SONET 150 на підсумковому комутатору PSTN 409, який в свою чергу перезнижуючий мультиплексор мережі SONET 401 дає телефонний сигнал у мережу SONET Підсумково-знижуючий мультиплексор мережі телефонної компанії 150 по каналу зв'язку 408 SONET 401 обмінюється інформацією POTS (звичерез підсумково-знижуючий мультиплексор 401 чайна аналогова телефонна система) з телефонУ центральній станції 400 також знаходиться ним комутатором PSTN (комутована телефонна основна робоча станція центральної станції (СОМ) мережа загального призначення) 409 через з'єд650 Робоча станція СОМ 650 передає керуючу нання 408 Підсумково-знижуючий мультиплексор інформацію на комутатор 406 через з'єднання 411, мережі SONET 401 також обмінюється інформаі взаємодіє з VNIS-450 через з'єднання 414 з меційними даними з комутатором 406 через з'єднантою передачі керуючих даних, які стосуються фуння 407 Підсумково-знижуючий мультиплексор мекціонування мережі Робоча станція СОМ 650 тарежі SONET 401 передає відеоінформацію через кож взаємодіє з шасі розподілу відеосигналів 500 з'єднання 402 на шасі сітьового відеоінтерфейсу через з'єднання 418 і шасі доступу 550 через з'єд(VNIS) 450 В ілюстративних цілях з'єднання 402 нання 416 Робоча станція СОМ 650 є керуючою показане у вигляді одиночного з'єднання, проте в робочою станцією з програмним забезпеченням, ДІЙСНОСТІ воно являє собою багатоканальне з'єдщо управляє функціонуванням пристроїв, які знанання типу DS-3, кожний канал якого переносить ходяться в центральній станції 400, а також дає одну групу програм стиснутої цифрової відеоінфоможливість функціонувати всім пристроям даного рмацм, як описано вище VNIS 450 робить трансвинаходу Функціонування робочої станції СОМ формацію потоку з метою перетворення отриманої 650 буде докладно описано в коментарі до Фіг 15 відеоінформацм в стандартний формат для переФігЮА - схематичний вид, що ілюструє шасі дачі цифрового відеозображення, наприклад, у сітьового відеоінтерфейсу 450, зображене на Фіг 9 формат асинхронного послідовного інтерфейсу Центральна станція 400 має підсумково 20 19 56279 знижуючий мультиплексор 401, що приймає об'єді на кінцевий пристрій лінії DS-3 з приймачем 701 b нані сигнали відеоінформацм і даних з мережі через з'єднання 714Ь Шинний формувач паралеSONET 150 Центральна станція також має шасі льних відеосигналів 706 приймає ПОСЛІДОВНІ дані сітьового відеоінтерфейсу 450, яке містить пари від одного з ЛІНІЙНИХ приймачів DS-3 701а або модулів сітьового відеоінтерфейсу 700, пару мо701 b через з'єднання 709а або 709Ь у залежності дулів вихідного відеосигналу 750 і пару процесорвід того, який з кінцевих пристроїв лінії DS-3 і приних модулів шасі 300 Кожна пара модулів сітьовоймачів знаходиться в активному режимі, що виго відеоінтерфейсу містить у собі активний і значається вмонтованим модулем нагляду 704 резервний модулі сітьового відеоінтерфейсу 700 ПОСЛІДОВНІ дані перетворюються в початковий 8Кожний модуль сітьового відеоінтерфейсу (VNIM) розрядний формат байта, і до початкового байта 700 приймає групу відеопрограм по лінії DS-3 402 додаються два біта контрольних даних ЛІНІЙНІ Кожна група програм подається одночасно на акдрайвери диференціальних сигналів, а в переважтивний і на резервний VNIM На малюнку кожне ному варіанті втілення винаходу ЛІНІЙНІ драйвери шасі сітьового відеоінтерфейсу 450 містить у собі диференціальних сигналів низької частоти (LVDS) ВІСІМ пар модулів сітьового відеоінтерфейсу 700, (не показані), що знаходяться в шинному формупричому кожна пара модулів сітьового відеоінтервачі паралельних відеосигналів 706, посилають це фейсу отримує повну групу програм через сполу10-розрядне "слово" на 20 диференціальних вихічення DS-3 і передає їх на об'єднуючу плату 1200 дних ЛІНІЙ шинного формувача паралельних відОб'єднуюча плата 1200, робота якої буде описана еосигналів 706, якщо модуль нагляду 704 дозвов коментарі до малюнка 13, взаємодіє з парою ляє активізацію цих драйверів модулів вихідного відеосигналу 750 Пара модулів Модуль нагляду 704 відповідає за правильне вихідного відеосигналу 750 через з'єднання 404 функціонування модуля сітьового відеоінтерфейсу передає програми на шасі розподілу відеосигналу 700 Він виконує установлення й ініціалізацію всіх 500, зображене на Фіг 9 Інформація, що передафункцій модуля Модуль нагляду 704 також контється через з'єднання 404, може бути у форматі ролює стан кожної функції, підтримує зв'язок з інформації DVB-ASI процесором шасі 300 і відповідає за управління активним/резервним дублюванням У випадку відШасі сітьового відеоінтерфейсу 450 також місмови модуля сітьового відеоінтерфейсу 700, мотить у собі пару процесорних модулів шасі 300, дуль нагляду 704 сповіщає про це процесорний функціонування котрих докладно описане вище модуль шасі 300 і переводить модуль сітьового ВІСІМ пар модулів сітьового відеоінтерфейсу 700 відеоінтерфейсу 700 у неактивний режим Оскільприймають відеосигнал у форматі DS-3 і передаки модулі сітьового відеоінтерфейсу розроблені ють ВІСІМ груп програм на об'єднуючу плату мовдля активного/резервного дублювання, вони звилення 1200 у вигляді паралельних даних чайно встановлюються парами, де кожний модуль ФігЮБ - блок-схема, що ілюструє модуль сіспостерігає за несправностями свого резервного тьового відеоінтерфейсу 700, зображений на сусіди через з'єднання 711, і негайно переходить в Фіг 10А Модуль сітьового відеоінтерфейсу 700 активний стан у випадку відмови активного модуприймає одну групу цифрових відеопрограм через ля Подібним чином модуль нагляду 704 через резервні канали зв'язку DS-3 402а і 402Ь Корисні з'єднання 712 передає інформацію про свій стан дані DS-3 (MPEG-2) витягаються з вхідного сигнадублюючому модулю нагляду, який знаходиться в лу і поміщаються на об'єднуючу мовленнєву плату сусідньому модулі сітьового відеоінтерфейсу Мо1200 для передачі їх на модуль вихідного відеосидуль управління напругою 702 відповідає за можгналу 750 Модуль сітьового відеоінтерфейсу 700, ливість "гарячої заміни" і управління режимом елерозроблений для активної/ резервної надмірності, ктроживлення ВІДПОВІДНО до описаного вище містить схеми для здійснення "гарячої заміни", і взаємодіє з процесорним модулем шасі 300 сітьоФіг 11А - схематичний вид, що ілюструє шасі вого відеоінтерфейсу з різноманітних питань розподілу відеосигналу 500, зображене на Фіг 9 У управління Двоїсті сигнали DS-3 подаються на центральній станції 400 знаходиться шасі розподівхід кожного модуля з метою забезпечення резерлу відеосигналу 500, яке містить пару модулів вхівності каналу зв'язку Модуль сітьового відеоінтедних відеосигналів 800, пару модулів з багатокарфейсу 700 містить у собі основний кінцевий принальними відеовиходами 850, пару віддалених стрій лінії DS-3 з приймачем 701а і резервний модулів вихідного сигналу 900 і пару процесорних кінцевий пристрій з приймачем 701 b Приймачі модулів шасі 300 Пара модулів вхідних відеосиглінії DS-3 витягають корисні дані з вхідного потоку налів 800 приймає ВХІДНІ відеосигнали формату двійкових сигналів і готують інформацію для переDVB-ASI через з'єднання 404 Хоча на малюнку дачі на шинний формувач паралельних відеосигзображена одна пара модулів, фактично в переналів 706 Обидва приймачі 701а і 701 b завжди важному варіанті втілення винаходу знаходяться знаходяться в активному режимі, забезпечуючи ВІСІМ пар модулів вхідних відеосигналів, що відпоцим резервність на каналах вхідних відеосигналів відають восьми вхідним сигналам формату DVBМодуль нагляду 704 здійснює поточний контроль ASI 404 і восьми резервним вхідним сигналам фостану приймачів 701а і 701 b через з'єднання 708а і рмату DVB-ASI Кожний активний модуль вхідних 708Ь ВІДПОВІДНО, і визначає, котрий із сигналів ЛІвідеосигналів 800 приймає активну групу програм, НІЙНОГО приймача використовуватиметься для поу той час як резервний модуль вхідних відеосигнаслідовної подачі на шинний формувач паралельлів приймає групу програм через резервне з'єдних відеосигналів 706 Модуль нагляду 704 нання DVB-ASI Кожний модуль вхідних відеосигпередає керуючу інформацію на кінцевий пристрій налів 800 передає групу програм на об'єднуючу лінії DS-3 з приймачем 701а через з'єднання 714а, мовленнєву плату 1200 Пара модулів з багатока 21 нальними відеовиходами 850 приймає групу програм з об'єднуючої мовленнєвої плати 1200 і формує на виході дві копи кожної групи програм Таким чином, кожний модуль з багатоканальними відеовиходами 850 формує 16 дискретних вихідних сигналів формату DVB-ASI 501 Резервний модуль одночасно формує резервні ВИХІДНІ сигнали Пара віддалених модулів вихідних відеосигналів 900 може використовуватися замість модулів з багатоканальними відеовиходами 850 для забезпечення взаємодії з цифровими системами ущільнення ЛІНІЙ (DLC) Віддалений модуль вихідного відеосигналу 900 видає одну ущільнену копію груп програм на одиночний волоконно-оптичний кабель, ущільнюючи ВІСІМ груп програм у послідовний потік бітових сигналів з частотою приблизно 2,488 Гігагерц (ГГц) Резервний модуль одночасно передає вихідний сигнал на резервний волоконно-оптичний кабель Пара процесорних модулів шасі 300 також включена в шасі розподілу відеосигналу 500, функціонування якого було описано вище Кожна пара модулів вхідних відеосигналів 800 приймає до восьми груп відеопрограм у форматі DVB-ASI Модулі з багатоканальними відеовиходами 850 формують резервні ВИХІДНІ відеосигнали, які забезпечують відеоінформацію для кількох шасі доступу 550 (будуть описані в коментарі до Фіг 12) Якщо пара віддалених модулів вихідного відеосигналу 900 використовується, вона ущільнює всі групи програм цифрового відео і передає їх на шасі доступу 550 через волоконно-оптичне з'єднання Процесорний модуль шасі 300 здійснює управління резервністю і контроль шасі Фіг 11Б - блок-схема, що ілюструє модуль вхідних відеосигналів 800, зображений на Фіг 11А Модуль вхідних відеосигналів 800 приймає всі ВІСІМ груп програм у форматі DVB-ASI через з'єднання 404 Ці дані перетворюються в паралельний формат LVDS (з доданими додатковими контрольними бітами) і стають доступними через відповідну об'єднуючу плату шасі всім модулям, сполученим з об'єднуючою мовленнєвою платою 1200 Модуль вхідних відеосигналів 800 розроблений для активного/резервного дублювання, містить спеціальну схему для можливості "гарячої заміни", і взаємодіє з процесорним модулем шасі 300 з метою управління Приймач даних формату DVB-ASI 801 отримує ВХІДНІ сигнали з восьми окремих каналів 404 Кожна вхідна ЛІНІЯ 404 підтримує формат DVB-ASI Відеоінформація, прийнята з ЛІНІЙ 404, перенаправляється з приймача DVB-ASI 801 на модуль формувача LVDS 802 через з'єднання 807 Модуль формувача LVDS 802 перетворює ПОСЛІДОВНІ дані, отримані з приймача DVB-ASI 8 0 1 , у паралельний формат До кожного байта добавляються спеціальні контрольні біти, і дані вирівнюються по байтах (опис буде дано в поясненні до Фіг 20) Коли модуль нагляду 806 підтверджує вихідний сигнал по лінії 808, включаються формувачі LVDS усіх 160 ЛІНІЙ і всі ВІСІМ груп програм передаються на об'єднуючу мовленнєву плату 1200, де вони одночасно стають доступні всім іншим модулям об'єднуючої мовленнєвої плати 1200 Модуль нагляду 806 також відповідає за правильну роботу модуля вхідних відеосигналів 800, 56279 22 стежить за встановленням та ініціалізацією усіх функцій, що виконуються на модулі вхідних відеосигналів 800, і контролює стан кожної функції Він підтримує зв'язок з процесорним модулем шасі 300 і відповідає за управління активним/резервним дублюванням Як тільки модуль вхідних відеосигналів 800 дає збій, модуль нагляду 806 попереджає процесорний модуль шасі 300 і негайно переводить модуль вхідних відеосигналів 800 у неактивний режим Оскільки модулі вхідних відеосигналів 800 розроблені для активного/резервного дублювання, вони звичайно встановлюються парами Кожний з них контролює несправності свого резервного сусіди через з'єднання 809 і передає свою інформацію про несправності через з'єднання 8 1 1 , і у випадку відмови активного модуля негайно переходить в активний режим Модуль управління напругою 804 відповідає за можливість "гарячої заміни" і управління режимом електроживлення ВІДПОВІДНО до описаного вище Фіг 11В - схематичний вид, що ілюструє схему розподілу, альтернативну до модуля вхідних відеосигналів, зображеного на Фіг 11Б Віддалений модуль вхідних відеосигналів 825 може використовуватися як альтернативний до модуля вхідних відеосигналів 800 Він отримує одну ущільнену копію восьми 10-розрядних паралельних груп відеопрограм разом з кадруванням пакетів і службових сигналів з одного волоконно-оптичного з'єднання 836 Кадрування виявляється, а дані розподіляються на ВІСІМ 10-розрядних паралельних груп відеопрограм Одночасно резервний модуль розподіляє резервні ВХІДНІ дані Один із двох модулів передає групи програм на об'єднуючу мовленнєву плату 1200 Оптичний приймач 826 перетворює потік оптичних даних, отриманих через з'єднання 836, у потік електронних даних, що містять відеопрограму, і направляє їх на з'єднання 842 Регенератор тактових імпульсів і синхронізатор даних 827 регенерує ПОСЛІДОВНІ тактові імпульси з потоку послідовних даних і ресинхронізує ці дані під задані тактові імпульси На з'єднання 844 подається сигнал синхронізації в 2 488ГГц, а на з'єднання 843 - відеопрограми Демультиплексор/приймач типу 1 1 6 і визначник кадру 826 визначає початкові біти кадру і перетворює дані в 16-розрядні слова Через з'єднання 845 подається сигнал синхронізації з частотою 155 5МГц, відеопрограма подається через з'єднання 846, і одночасно відбувається обмін інформацією з управління кадруванням з пристроєм виділення корисних даних 829 через з'єднання 847 Пристрій виділення корисних даних 829 знімає біти кадрування і службові біти, передаючи на з'єднання 837 тільки групи відеопрограм Буфер типу "першим прийшов - першим обслугований" (FIFO) 931 через з'єднання 837 заповнюється вісьмома групами відеопрограм, і опрацьовує ці дані за принципом "першим прийшов - першим обслугований" з метою ресинхронізацм швидкості паралельної передачі даних Формувачі відеосигналу LVDS 832 направляють ВІСІМ груп програм на об'єднуючу мовленнєву плату 1200 через з'єднання 838 Зображене на Фіг оптичне з'єднання, через яке передаються мультиплексовані групи програм, повинно мати достатню пропускну спроможність, 24 23 56279 щоб групи програм могли передаватися без втрати Фіг 11А Віддалений модуль вихідних сигналів 900 інформації виводить одну ущільнену копію восьми 10розрядних паралельних груп відеопрограм разом з Модуль нагляду 834 через з'єднання 833а взакадруванням і службовими сигналами на одиночємодіє з процесорним модулем шасі 300 для встаний волоконно-оптичний канал зв'язку для переновлення помилкового біта, і зчитує сусідній помидачі до цифрових систем ущільнення ЛІНІЙ (DLC) лковий біт через з'єднання 833Ь Модуль нагляду Одночасно резервний модуль формує ВИХІДНІ дані 834 також вмикає формувачі відеосигналів LVDS на резервний волоконно-оптичний канал зв'язку 832 через з'єднання 839, коли це необхідно МоПриймач відеосигналів LVDS 901 приймає ВІСІМ дуль управління напругою 841 відповідає за можгруп програм і виводить відеосигнал через з'єдливість "гарячої заміни" і управляє режимом елекнання 914 на приймальний буфер типу FIFO 904 троживлення ВІДПОВІДНО до описаного вище Оскільки ШВИДКОСТІ ПОСЛІДОВНО переданих і параФіг 11 Г - блок-схема, що ілюструє модуль з балельно прийнятих даних не еквівалентні, дані вогатоканальними відеовиходами 850, зображений сьми паралельних груп програм завантажуються в на Фіг 11А ВІН приймає всі ВІСІМ груп програм від приймальний буфер типу FIFO 904 для ресинхромодуля вхідних відеосигналів 800 через об'єднуюнізацм зі швидкістю послідовних даних Приймальчу мовленнєву плату 1200 Ці ВІСІМ груп програм ний буфер FIFO 904 передає відеопрограми через дублюються п раз і у форматі DVB-ASI передаз'єднання 916, передає прапори FIFO через з'єдються із шасі розподілу відеосигналу 500 по ЛІНІЯХ нання 918, і приймаєкеруючі сигнали FIFO із при501 Модуль з багатоканальними відеовиходами строю установки кадрів 906 через з'єднання 917 850 розроблений для активного/резервного дублювання, містить спеціальну схему для проведенПристрій установки кадрів 906 розділяє ВХІДНІ ня "гарячої заміни", а також взаємодіє з процесордані на кадри і добавляє кадруючі біти у початок ним модулем шасі 300 з метою контролю кадру Додаткові біти додаються в кадр, якщо виникає необхідність синхронізувати швидкість пеПриймач відеосигналів по паралельній шині редачі даних Дані передаються з пристрою уста851 містить приймачі LVDS на 160 сигналів, ВІСІМ новки кадрів 906 через з'єднання 919 у вигляді 16груп програм з 20 сигналами в кожній групі Він бітних слів Після виходу з пристрою установки отримує відеодані від модуля вхідних відеосигнакадрів 906 потік 16-бітних паралельних даних ущілів 800 через об'єднуючу мовленнєву плату 1200 льнюється мультиплексором/передавачем типу Формувачі DVB-ASI 856а - 856п відповідають за 16 1 907 і надходить в оптичний передавач 908 формування ВІДПОВІДНОГО формату DVB-ASI вихідчерез з'єднання 911 Оптичний передавач 908 ного сигналу на лінії 501 для кожної групи програм отримує потік послідовних даних через з'єднання Кожне з'єднання від 857а до 857п включає потік 911, перетворює їх в оптичний потік для передачі послідовних даних, який містить групу програм на волоконно-оптичне з'єднання 912 Модуль наКожна група програм передається тільки на одне гляду 909 і пристрій управління напругою 902 фунвихідне з'єднання, тому кожний модуль вихідних кціонують, як описано вище сигналів має 8 виходів На модулі багатоканальних відеовиходів 850 може міститися будь-яка КІЛЬКІСТЬ Фіг 12 - схематичний вид, що ілюструє шасі модулів формувачів DVB-ASI 856 для забезпечендоступу 550 і модуль фільтра низьких частот 600, ня масштабності всієї системи зображені на Фіг 9 На Фіг 11А вихідний сигнал кожного модуля з багатоканальними відеовиходаМодуль з багатоканальними відеовиходами ми 850 через з'єднання 501 подається на модуль 850 розроблений для активного/резервного дубвхідних відеосигналів 950 (Фіг 12), котрий також лювання Модуль нагляду 854 відповідає за правиконаний у вигляді пар у даному переважному вильне функціонування модуля з багатоканальниваріанті втілення винаходу Дані з'єднання 501 ми відеовиходами 850 Модуль нагляду подані у форматі DVB-ASI Усі 16 відеосигналів забезпечує встановлення й ініціалізацію всіх інших формату DVB-ASI подаються на ВІСІМ пар модулів функцій модуля, контролює стан кожної функції, вхідних відеосигналів 950 Пара модулів вхідних підтримує зв'язок з процесорним модулем шасі відеосигналів 950 визначає, який з вхідних відео300 і відповідає за управління активним/резервним сигналів (основний чи резервний) прийнятний, і дублюванням Якщо модуль з багатоканальними формує ці групи програм для об'єднуючої мовленвідеовиходами 850 дає збій, модуль нагляду 854 нєвої плати 1200 Крім того, шасі доступу 550 міспопереджає процесорний модуль шасі 300 через тить у собі модуль адаптера універсального доз'єднання 858 і негайно переходить у неактивний ступу (UAA) 1000 Кожний модуль UAA 1000 режим Таким же чином, якщо модуль нагляду 854 приймає всі доступні програми з об'єднуючої моввиявляє збій у роботі дублюючого модуля з багаленнєвої плати 1200 Модуль UAA 1000 також містоканальними відеовиходами через з'єднання 859, тить пристрій установки кадрів центральної станції він негайно переходить в активний режим (CO) 1100, функціонування якого буде докладно Оскільки модуль з багатоканальними відеовиописано в коментарі до Фіг 19 ходами 850 розроблений для активного/резервного дублювання, обидві плати будь-якої Об'єднуюча мовленнєва плата ефективно попари завжди будуть формувати комплект резервширює наявну цифрову відеоінформацію по кананих вихідних сигналів Модуль управління напрулу зв'язку, котрий зв'язує центральну станцію 400 з гою 852 відповідає за можливість здійснення "гапомешканнями абонентів 1300 Всі наявні програрячої заміни" і управління режимом ми завжди доступні на об'єднуючій мовленнєвій електроживлення ВІДПОВІДНО до описаного вище платі 1200, яка одночасно надає користувачам доступ до всієї наявної цифрової відеоінформацм Фіг 11Д - схематичний вид, що ілюструє віддаТаким чином, цей винахід дозволяє, наприклад, лений модуль вихідних сигналів, зображений на 26 25 56279 усім користувачам системи одночасно приймати Інтернет для всіх чотирьох абонентів надходять однакові телепрограми фактично без втрати якості через з'єднання 10base T на шасі доступу 550, на сигналу і без перевантаження комутуючої спромоякому розміщається модуль UAA 1000 жності центральної станції Таким же чином це Фіг 13 - схематичний вид, що ілюструє додатдозволяє всім абонентам переглядати різні телекові подробиці шасі доступу 550, зображеного на програми без перевантаження системи Об'єднуюФіг 9 Фіг 13 спеціально ілюструє об'єднуючу мовча мовленнєва плата ефективно поширює наявні леннєву плату 1200, що містить ВІСІМ груп відеопцифрові відеопрограми по каналу зв'язку, що з'єдрограм, розподілених від модуля вхідних відеосигнує центральну станцію 400 з помешканнями абоналів 950 до кожного модуля адаптера нентів 1300, ефективно передає всі канали до фіуніверсального доступу 1000 Об'єднуюча мовлензичного пункту, в якому здійснюється вибір каналу нєва плата 1200 формується комплектом із восьми на шасі доступу 550 Таким чином, відпадає необгруп цифрових відеопрограм У переважному варіхідність передачі всіх каналів у помешкання абоанті втілення винаходу кожна група програм перенента дає цифрові відеодані MPEG-2 у паралельному форматі Об'єднуюча мовленнєва плата 1200 з'єдМодуль UAA 1000 надає користувачам послуги нується з кожним модулем адаптера універсальз передачі відеосигналу і даних По мірі розширенного доступу 1000 для надання всім кінцевим коня системи для обслуговування нових абонентів ристувачам доступу до всіх телепрограмам Всі вводяться додаткові шасі доступу і UAA У шасі наявні програми завжди доступні на об'єднуючій доступу 550 використовуються додаткові модулі мовленнєвій платі 1200 Таким чином, цей винахід вхідних відеосигналів для прийому восьми груп дозволяє, наприклад, усім користувачам системи програм у форматі DVB-ASI Відеопрограми стаодночасно приймати ту саму телепрограму, або ють доступними кожному модулю UM 1000 через великій КІЛЬКОСТІ користувачів переглядати широоб'єднуючу мовленнєву плату 1200 Ця особликий ряд програм практично без втрати якості сигвість конструкції унікальна, оскільки сотні відеопналу і без перевантаження комутуючої спроможрограм на об'єднуючій мовленнєвій платі 1200 ності центральної станції доступні модулю адаптера універсального доступу 1000 Таким чином, кінцевий користувач у помешФіг 14 - схематичний вид, що ілюструє модуль канні абонента 1300 може вибирати і приймати адаптера універсального доступу (UAA) 1000, зобудь-які з доступних програм і переглядати їх набражений на Фіг 12 і 13 Модуль адаптера універстільки довго, наскільки дозволяє йому оплачений сального доступу (UAA) 1000 забезпечує передачу доступ до обраних каналів Таким чином, кінцевий цифрового відеосигналу і послуг мережі Ethernet n користувач отримує доступ до всіх наявних телекористувачам, використовуючи, наприклад, у пепрограм, і немає необхідності передавати всі прореважному варіанті втілення винаходу, технологію грами кожному абоненту Ця унікальна особлиасиметричної цифрової абонентської лінії (ADSL) вість даного винаходу дозволяє використовувати Ця технологія містить у собі технологію адаптивної стандартну пару мідного дроту чи будь-які ІНШІ по швидкості цифрової абонентської лінії (RADSL) засоби зв'язку, чи засоби, здатні підтримувати пеі всі різновиди xDSL-технолопй До того ж, повинно редачу стиснутого цифрового відеосигналу, двобути зрозуміло, що будь-яка технологія передачі спрямованих даних Інтернет і POTS між центральцифрових даних через, наприклад, пару мідного ною станцією 400 і помешканнями абонентів 1300 дроту, або через інший засіб, що підтримує передля надання кожному абоненту цифрових теледачу цифрових відеосигналів, двоспрямованих програм за запитом Цифрові відеоканали ефектиданих Інтернет і POTS, може бути використана в вно розподіляються в шасі доступу до всіх модулів рамках даного винаходу Технологія xDSL навоUAA1000 диться з чисто ілюстративною метою Переважний варіант втілення даного винаходу допускає можБільш ТОГО, у поєднанні з передачею відеосигливість обслуговування чотирьох помешкань абоналу кожному абоненту одночасно дається можнентів за допомогою одного модуля UM 1000 Зроливість обміну двоспрямованими даними (тобто зуміло, що майбутні вдосконалення можуть з'єднання з Інтернет) і POTS на одному каналі збільшити або зменшити КІЛЬКІСТЬ помешкань абоМодуль UAA 1000 передає відеопрограми і нентів, що обслуговуються одним модулем UAA дані Інтернет на шасі фільтра низьких частот 600 1000 У переважному варіанті втілення винаходу через з'єднання 419 Шасі фільтра низьких частот модуль UAA 1000 приймає ВІСІМ груп цифрових 600 містить ряд модулів низьких частот 1050, кожвідеопрограм, проте, в майбутньому очікується ний з який конфігурований для прийому вихідного можливе збільшення КІЛЬКОСТІ груп програм Мосигналу модуля адаптера універсального доступу дуль UAA 1000 дозволяє кожному абоненту вибКожний модуль фільтра низьких частот 1050 об'рати з цієї групи певну програму для перегляду єднує відеопрограми і дані з інформацією POTS і Вибір програми для перегляду здійснюється шлянаправляє їх до помешкання абонента по каналу хом використання каналу управління на каналі зв'язку 16 Кожний модуль UAA 1000, конфігуровазв'язку xDSL, показаного на Фіг як канал управлінний ВІДПОВІДНО до даного варіанта втілення винаня 1011 За допомогою каналу управління абонент ходу, може обслуговувати чотири абонентські шзапитує у центральної станції 400 через канал терфейсні лінії, проте надалі передбачається, що зв'язку 16 бажану телепрограму Відзначимо, що вдосконалення технології дозволить збільшити абоненту немає необхідності знати ідентифікаційпродуктивність у масштабах винаходу ний код (Ю) групи програм або програми, яку він Модуль UAA 1000 приймає цифрові відеосигвибирає За допомогою модуля UAA 1000 Ю груп нали від об'єднуючої мовленнєвої плати 1200 і програм і програм ставляться ВІДПОВІДНО ДО номепередає відеопрограми абоненту по запиту Дані 28 27 56279 рів каналів Крім того, канал управління 1011 дорівня TTL глобальної мережі (WAN) Пристрій спозволяє абоненту користуватися послугами мережі лучення 1004 запам'ятовує адреси (тобто адреси Ethernet Дані Ethernet можуть використовуватися Ethernet або управління доступом до середовища замість цифрових відеопрограм або на додаток до (МАС) устаткування, підключеного до пристрою них Канал даних Ethernet спроектований для посполучення 1004 з боку помешкань абонентів, і легшення отримання двоспрямованого доступу в відфільтровує дані, що не відповідають цим адреІнтернет з високою пропускною спроможністю чесам 3 боку WAN пристрій сполучення 1004 також рез провайдера послуг Інтернет 14 підтримує інтерфейс з пристроєм установки кадрів CO 1100 через з'єднання 1016 На одного абоненПриймач шини відеосигналів LVDS 1009 прита припадає один пристрій установки кадрів СО й ймає групи цифрових відеопрограм з об'єднуючої один пристрій сполучення Пристрій установки мовленнєвої плати 1200 і перетворює диференцікадрів CO 1100 обмінюється даними Ethernet з альні сигнали в несиметричні Потім несиметричні пристроєм сполучення 1004 через з'єднання 1016, сигнали передаються через з'єднання 1012 на муа також даними каналу управління з модулем нальтиплексор 1008 Мультиплексор 1008 приймає гляду 1007 через з'єднання 1011 Слід зазначити, ВІСІМ груп програм і надає вихідний сигнал у вищо мережа Ethernet і з'єднання 10base T лише гляді одиночної групи програм для пристрою устаодин із можливих засобів передачі двоспрямовановки кадрів CO 1100 кожного абонента через них даних Інтернет між центральною станцією і з'єднання 1014 Мультиплексор 1008 дозволяє помешканнями абонентів Використовуючи концемодулю нагляду 1007 вибрати групу програм, що пцію цього винаходу, можна передавати будь-які містить запитаний абонентом канал, і передає цю дані Пристрій установки кадрів CO 1100 також групу на пристрій установки кадрів CO 1100 цього приймає групу цифрових відеопрограм із мультиабонента Функціонування пристрою установки плексора 1008 через з'єднання 1014 Пристрій кадрів CO 1100 буде докладно розглянуто при установки кадрів CO 1100 виводить дані на приописі Фіг 19 Мультиплексор 1008 може одночасно ймач-передавач xDSL 1001, а також приймає дані незалежно обслуговувати п пристроїв установки від приймача-передавача xDSL 1001 зі швидкістю, кадрів CO Модуль нагляду 1007 записує обрану що відповідає режиму функціонування xDSL, який групу програм у регістр пристрою установки кадрів був вибраний (модулем нагляду 1007) Як зазнаCO 1100 Потім пристрій установки кадрів CO 1100 чено вище, докладний опис роботи пристрою дає команду мультиплексору 1008 вибрати певну установки кадрів CO 1100 наводиться у поясненні групу програм із входу з'єднання 1012 Після чого до Фіг 19 Приймач-передавач xDSL 1001 обмінюпристрій установки кадрів CO 1100 вибирає одну ється даними TTL з пристроєм установки кадрів програму з групи і направляє її на приймач1100, а також даними xDSL з користувачами через передавач DSL 1001 для передачі програми до канал зв'язку 16 помешкання абонента 1300 через канал зв'язку 16 Пристрій установки кадрів забезпечує інтерфейс з Модуль нагляду містить мікропроцесор, що мультиплексором 1008 Альтернативно, мультивикористовується для застосування двоспрямоваплексор 1008 міг би підтримувати інтерфейс з конного каналу управління до абонента з метою взатрольним модулем 1007, проте в переважному ємодії з процесорним модулем шасі300 через варіанті втілення винаходу, пристрій установки локальну шину 1017, а також здійснює управління і кадрів 1100 може забезпечити більш придатний зчитування стану модуля UAA 1000 Звичайними інтерфейс з контрольним модулем 1007 Мультифункціями контрольного модуля 1007 (перелік не плексор 1008 вибирає одну групу програм з восьповний) є застосування двоспрямованого каналу ми на з'єднанні 1012 і направляє її до ВІДПОВІДНОГО управління (порт послідовних даних) до кожного пристрою установки кадрів CO 1100 Цей пристрій абонента через пристрій установки кадрів CO вибирає бажану програму з групи, об'єднує її з 1100, визначення ідентифікації програми і групи даними Інтернет, отриманими з пристрою сполупрограм, яка відповідає обраному користувачем чення 1004, і передає комбінований сигнал абонеканалу, і передача обраної групи програм і Ю пронту через канал зв'язку 16 По суті, коли користуграми на пристрій установки кадрів CO 1100 Інші вач вибирає для перегляду певний канал, модуль функції включають конфигурування приймачівнагляду 1007 визначає групу програм і ідентифікапередавачів xDSL 1001, застосування іспитового тори пакета (PID) даної групи, по яких буде відбупорту для тестування приймачів-передавачів ватися виділення обраного каналу Модуль нагляxDSL, читання адрес плат, застосування порту ду 1007 подає команду на мультиплексор 1008 послідовних даних для взаємодії з процесором через пристрій установки кадрів 1100 вибрати пешасі 300, здійснення поточного контролю за ставну групу програм, а також подає команду на прином приймача-передавача xDSL 1001 і пристроїв стрій установки кадрів 1100 відфільтрувати визнасполучення 1004, а також перезавантаження мочені PID Таким чином обрана телепрограма дулів UAA 1000 потрапляє до користувача Модуль управління напругою 1002 дозволяє установку модуля UAA 1000 в об'єднуючу плату Для того, щоб отримати доступ до даних Інбез відключення живлення, без виникнення якихтернет, у переважному варіанті втілення даного небудь помилок на шині об'єднуючої плати, і без винаходу модуль концентратора 1006 приймає ушкодження будь-якого пристрою, що знаходиться дані 10base T мережі Ethernet із швидкістю на модулі UAA 1000, а також без ушкодження ін10Мбіт/с на один порт, і дублює їх на всі ІНШІ кінших пристроїв, підключених до цієї об'єднуючої цеві порти Пристрій сполучення 1004 забезпечує плати Для здійснення даної функції використовуінтерфейс між з'єднанням 10base T локальної меється інтегральна схема контролера "гарячої замірежі (LAN) модуля концентратора 1006 і даними ЗО 29 56279 ни" Інтегральна схема також виконує вимкнення даних Інтернет і POTS, включаючи, наприклад, живлення мікропроцесорної системи канал радіозв'язку і не тільки До того ж, з'єднання між IN I 1350 і комп'ютером 1355, телевізором Фіг 15 - блок-схема провідної робочої станції 1365, і телефоном 1360 також можуть бути реаліцентральної станції 650 Провідна робоча станція зовані з використанням різноманітних засобів з'єдцентральної станції 650 функціонує в такий спосіб нань, включаючи, наприклад, бездротову технолоБлок 651 забезпечує інтерфейс користувача, який гію в свою чергу надає інтерфейс бази даних абонентів для розподілів UAA 1000 Інтерфейс користуКанал зв'язку 16 з'єднується з інтелектуальним вача 651 також забезпечує інтерфейс, який здійссітьовим інтерфейсом (INI) 1350 Комп'ютер 1355, нює конфігурування і контроль устаткування телевізор 1365 і телефон 1360 з'єднуються з INI центральної станції 400, а також графічний інтер1350, як показано на Фіг INI 1350 може підтримуфейс користувача з мовами програмування Java і вати додаткові лінії зв'язку POTS 1353a і 1353b, HTML Блок бази даних абонентів і управління 652 котрі також можуть бути у формі цифрових сигнапідтримує локальне дзеркальне відображення балів Архітектура і функціонування IN11350 будуть зи даних робочої станції управління системою 325 докладно описані нижче для абонентської інформації, що включає таке Фіг 17А - схематичний вид, що ілюструє інтеодержання доступу до відеоканалів і послуг Інтерлектуальний сітьовий інтерфейс (INI) 1350, зобранат, стан рахунку (інформація про плату за одинижений на Фіг 16 INI 1350 містить у собі модем цю перегляду (PPV)), дозвіл і заборона послуг, RADSL (адаптивна по швидкості цифрова абонестатистичні дані про перегляд каналів Блок бази нтська ЛІНІЯ) 1351, підключений до каналу зв'язку даних абонентів і управління 652 дозволяє вве16 Хоча на малюнку зображений модем RADSL дення інформації про рахунки й отримання інфор1351, система передачі цифрового відеосигналу і мації про абонентів Блок бази даних абонентів і даних цього винаходу дозволяє використання управління 652 також конфігурує UAA 1000 для будь-якої технології для передачі сигналу між поздійснення початкової установки і будь-яких змін у мешканням абонента 1300 і центральною станцією роботі Блок установки апаратного устаткування й 400 Також до модему RADSL 1351 підключений індикації стану 654 виконує такі функції ініціалізателефон 1360 Модем RADSL 1351 також підтриція устаткування центральної станції 400, здійсмує підключення додаткових пристроїв POTS ченення поточного контролю за станом устаткування рез з'єднання 1353а і 1353b, які можуть бути у вицентральної станції 400, включаючи здійснення гляді цифрових телефонних каналів зв'язку опитування процесорних модулів шасі 300 про Процесор 1354 підключається до інтерфейсу їхній стан, а також здійснення опитуванння UAA дистанційного управління за допомогою інфрачерпро купівлю одиниць перегляду Блок установки воного випромінювання 1358, модему RADSL апаратного устаткування й індикації стану 654 та1351, пристрою установки кадрів CO 1400, чіпсета кож забезпечує доступ до баз даних конфігурацій формату MPEG-2 1356 і процесора графічного плат для їхнього швидкого переконфігурування у виведення 1357 Процесор 1354 управляє функцівипадку одночасної заміни великої КІЛЬКОСТІ модуонуванням INI 1350 з метою передачі телевізійнолів го аудю і відеосигналу від чіпсета формату MPEG2 до телевізора 1365, а також даних від інтерфейВмонтований блок управління мережею 656 су Ethernet 1352 до комп'ютера 1355 через 10base виконує функцію обміну інформацією між СОМ 650 Т з'єднання мережі Ethernet 1359 Процесор 1354 і устаткуванням центральної станції 400 Вмонтотакож встановлює з'єднання передачі послідовних ваний блок управління мережею 656 також дозводаних для усунення неполадок і підтримки систеляє програмному інтерфейсу додатка (АРІ) визнами, і може забезпечувати з'єднання з пристроями з чати типи повідомлень/команд, підтримуваних низькою швидкістю передачі даних, наприклад, системою Інтерфейсний блок робочої станції крім іншого, утилітами або сигнальними пристрояуправління системою 657 забезпечує двоспрямоми ване з'єднання між провідною робочою станцією центральної станції 650 і робочою станцією управЯк показано на Фіг17Б, інтерфейс дистанційління системою 325, розташованою в ТРСС 100 ного управління за допомогою інфрачервоного СОМ 650 також забезпечує логіку, необхідну для випромінювання 1358 (вхідний у INI 1350) дозвоопрацювання запитів користувачів на перегляд ляє двоспрямовану передачу ВЧ-інформацм через бажаних програм, збору статистики по рейтингу розширювальну ВЧ-систему розподілу 1361 до каналів, що переглядаються користувачами (тобто одного чи більше дистанційних ІЧ-приймачівперегляд каналів за визначений проміжок часу), і передавачів 1362 Дистанційний ІЧ-приймачпризначення комунікаційних портів на модулях передавач може бути розташований у будь-якому UAA 1000, через які здійснюється передача телевидимому/керованому МІСЦІ програм, двоспрямованих даних Інтернет і POTS ФІГ 17В - схематичний вид, що ілюструє дистанційний ІЧ-приймач-передавач, зображений на Фіг 16 - блок-схема, що ілюструє помешкання Фіг 17Б Передача ВЧ-інформацм здійснюється абонента 1300 Цифрове відео і дані надходять у шляхом перетворення прийнятих ІЧ-приймачем помешкання абонента 1300 із центральної станції 1367b ІЧ-повідомлень від ручного дистанційного 400 через канал зв'язку 16 У переважному варіанпульта (не показаний) Конструкція ІЧ-приймача ті втілення винаходу канал зв'язку 16 є, наприклад, 1367b повинна дозволяти приймання всіх відомих каналом зв'язку абонентської цифрової лінії, що несучих частот, наприклад, в інтервалі від 32 до підтримує також зв'язок POTS Каналом зв'язку 16 40КГц, і всіх кодів У переважному варіанті втіленможе бути будь-який канал, що підтримує переданя даного винаходу кадр отриманих даних викоричу стиснутого цифрового відео, двоспрямованих 32 31 56279 стовується для управління передавачем з частот(СР) 1400, розташований в INI 1350 і виводить ною маніпуляцією (ЧМн) частотою 400МГц 1363а, цифрову відеопрограму у форматі MPEG-2 на дещо передає сигнали по розширювальній ВЧкодер формату MPEG-2 1356, а також надає посистемі розподілу 1361 до INI 1350 через головний слуги по обміну даними з комп'ютером 1355 через тракт ВЧ-сигналів 1374 Передавач з ЧМн 1363а і інтерфейс мережі 1352 приймач з ЧМн 1366b (а також приймач з ЧМн Фіг 19 - схематичний вид, що ілюструє при1363b і передавач з ЧМн 1366а, показані на стрій установки кадрів CO 1100, зображений на Фіг 17Г) з'єднуються з головним трактом ВЧФіг 18 Пристрій установки кадрів CO 1100 через сигнала 1374 через з'єднання 1377, же може бути з'єднання 1161 приймає на фільтр ідентифікації будь-яким з'єднанням, здатним успішно об'єднувапакета (PID) 1110 групу програм у вигляді трансти ВІДПОВІДНІ сигнали передавачів і приймачів у портного потоку адаптивного типу формату MPEGголовний тракт ВЧ-сигналів 1374 Цей канал зв'яз2, що містить кілька програм Транспортний потік ку може бути отриманий шляхом використання формату MPEG-2 складається з безперервного коаксіального кабеля з опором 750м або іншими потоку транспортних пакетів Довжина всіх трансспособами, наприклад, бездротового з'єднання портних пакетів складає 188 байт Для синхронізаТакож у схему включений приймач з ЧМн частотою ції першому пакету присвоюється значення 0x47 360МГц і генератор ІЧ-променів 1367а, який повиТака комбінація бітів не унікальна і може зустрічанен мати достатню потужність для управління тися в пакеті Службова інформація транспортного пристроями за допомогою ІЧ-сигнала пакета також містить поле ідентифікації пакета (PID) Цей ідентифікатор відрізняє корисні дані Фіг 17Г - схематичний вид, що ілюструє інтертранспортного пакета від корисних даних транспофейс дистанційного управління за допомогою інртних пакетів з іншими значеннями PID ВІДПОВІДНО фрачервоного випромінювання 1358, зображений до протоколу MPEG-2 транспортний пакет може на Фіг 17А Інтерфейс дистанційного управління за містити корисні дані або поле адаптації чи поле допомогою ІЧ 1358 розкодовує інформацію на конадаптації, що йде за корисними даними Поле тролері приймача-передавача 1372, отриману чеадаптації, якщо воно є, надає додаткову інформарез основний тракт ВЧ-сигнала 1374, і передає цію про потік даних цифрове слово на процесор 1354 (Фіг 17А) через з'єднання 1376 Контролер приймача-передавача Прикладом такої додаткової інформації є зна1372 також передає інформацію між ІЧ-приймачем чення посилання на програмні тактові імпульси 1367b і процесором 1354 (Фіг 17А) Процесор та(PCR) Кодер і декодер для передачі транспортнокож може управляти пристроями, підключеними до го потоку формату MPEG-2 використовують тактоголовного тракту ВЧ-сигналів 1374 і ВЧ-системи ві імпульси частотою 27МГц Ці імпульси управлярозподілу 1361 через передавач з ЧМн частотою ють лічильником системного часу (STC), що 360МГц 1366а, подібно описаному вище, але з забезпечує безперервне збільшення значення частотою 360МГц оцінки часу Кодер використовує свій власний STC для позначки часу передачі даних на декодер ВЧ-модулятор 1368 приймає ВХІДНІ аудю і відДекодер приймає потік даних від кодера і викорисеосигнали від чіпсета формату MPEG-2 1356 товує свій власний STC для визначення, коли не(Фіг 17А) ВЧ-підсилювач 1369 і нерефлексивний обхідно відправляти відзначені часом дані на свої вузькосмуговий режекторний фільтр 1371 забезвнутрішні пристрої Для спрощення зображення печують проходження тільки бажаних сигналів між кодер і декодер не показані Оскільки два абсолюВЧ-модулятором 1368 і головним трактом ВЧтно різних генератори тактових імпульсів управсигналів 1374 ляють лічильниками STC, між ними неминуче виДана система дозволяє одночасну передачу никнуть невеликі розбіжності внаслідок зміни телевізійних ВЧ-сигналів і двоспрямованої інфорпараметрів процесу, ЗОВНІШНІХ умов і т д Ці розбімації управління У одній системі може бути встажності можуть призвести до помилок декодування новлено кілька дистанційних ІЧ-приймачівпід час отримання даних Тому необхідна синхропередавачів 1362 Ця система не залежить від нізація тактових сигналів декодера і кодера, ненесучої частоти пристрою дистанційного управлінзважаючи на те, що вони можуть знаходитися на ня або реалізації абсолютного коду Декодування протилежних сторонах Землі Описане тут рішення кодів і управління генераторами ІЧцієї проблеми полягає у використанні значення випромінювання здійснюються програмним забезPCR, яке міститься у полі адаптації печенням процесора 1354 Фіг 18 - схематичний вид, що ілюструє розтаЗначення PCR - це копія STC кодера в момент шування і можливе використання пристрою устачасу, коли значення PCR вводиться в транспортновки кадрів CO 1100 і пристрою установки кадрів ний потік на виході з кодера ISO/IEC IS 13818-1, СР 1400 у системі передачі цифрового відео і даміжнародний стандарт (1994) систем формату них цього винаходу Пристрій установки кадрів CO MPEG-2 передбачає, що затримка в ланцюзі при 1100, який приймає відеопрограми, знаходиться в передачі сигналу від кодера до декодера повинна центральній станції 400 і розташований на модулі бути постійною величиною ВІДПОВІДНО ДО даного UAA 1000 (не показаний) Пристрій установки кадстандарту транспортні пакети, що надходять на рів CO 1100 також приймає і передає дані через декодер, повинні мати точно такий же тактовий Інтернет 14 Пристрій установки кадрів CO 1100 сигнал і відповідне позиціонування в часі, що й при зв'язується по модему 1351 з ВІДПОВІДНИМ модевиході з кодера Таким чином, декодер може порімом 1351, що знаходиться в помешканні абонента вняти отримане значення PCR зі своїм локальним 1300 через канал зв'язку 16 Пристрій установки значенням STC Якщо отримане значення PCR кадрів, що знаходиться в помешканні абонента (STC) більше локального, декодер визначає, що 34 33 56279 локальний генератор тактових імпульсів з частототою 27МГц, слід зазначити, що переважний ватою 27МГцтрохи ПОВІЛЬНІШИЙ за віддалений Якщо ріант втілення винаходу має утиліту, яка дозволяє отримане значення PCR (STC) менше локального, цим пристроям установки кадрів CO, які синхронідекодер визначає, що локальний генератор тактозуються, синхронізуватися на такій же частоті, навих імпульсів трохи швидший за віддалений Генеприклад, 27МГц ратор тактових імпульсів декодера має можливість Проте функція перемаркування PCR пристрою невеликого варіювання швидкості і тому може виустановки кадрів СО в цьому винаході може успікористовувати значення PCR для узгодження свошно працювати, якщо пристрій установки кадрів го значення STC із значенням STC віддаленого CO синхронізує дані з тією ж частотою, що й посикодера лання на тактові імпульси закодованого відеосигналу Зокрема, пристрій установки кадрів CO цього Повертаючись до малюнка 19, фільтр ідентивинаходу просто коригує поле PCR на одиницю на фікації пакетів (PID) 1110 (який буде докладно кожному періоді синхронізуючих імпульсів з частоописаний при розгляді малюнків 24А і 24Б) притою 27МГц каналу передачі даних адаптивного ймає транспортний потік кількох програм через типу (Фіг20А), поки пакет не буде готовий до пез'єднання 1161 і направляє його на вихід на з'єдредачі на модем нання 1162 у вигляді транспортного потоку з однією програмою Кінцевий транспортний потік наМультиплексор даних CO 1150 також добавправляється на асинхронний запам'ятовуючий ляє канал управління 1174 до цифрового відеосипристрій FIFO для тимчасового зберігання гналу і даних Інтернет Канал управління 1174 установлюється шляхом капіталізації невикорисПристрій витягання PCR 1130 (докладно буде описано при розгляді Фіг 25) контролює ці групи з товуваного флагового розряду transport priority, однією програмою через з'єднання 1162 і шукає в який є присутнім у всіх пакетах (цифровому відеоних поле PCR Після виявлення поля PCR, його сигналі, даних Інтернет і нульовому пакеті), котрі значення витягається, а точніше, копіюється, із передаються між центральною станцією 400 і попотоку і фіксується в шкременторі PCR через з'єдмешканнями абонента 1300 Керуюча інформація нання 1164 Інкрементор PCR 1140 (докладно бупередається через канал управління 1174, що є де описаний в коментарі до Фіг 26) отримує знаканалом керуючої інформації низької частоти в чення поля PCR через з'єднання 1164 і збільшує обох напрямках, шляхом використання (або точйого на одиницю на кожному періоді тактових імніше перевантаження) флагового розряду пульсів з частотою 27МГц Фільтр PID 1110, асинtransport priority, який присутній у кожному трансхронний буфер FIFO 1125, пристрій витягання портному пакеті, що передається між центральною значення PCR 1130 і інкрементор значення PCR станцією 400 і помешканнями абонентів 1300 1140 працюють від спільного генератора тактових Пристрій установки кадрів CO 1100 і пристрій імпульсів з частотою 27МГц, що забезпечується установки кадрів СР 1400 використовують цей конструкцією об'єднуючої плати, яка передає додатковий розряд для формування послідовного транспортний потік адаптивного типу (Фіг 20А) потоку даних в обох напрямках, по яких передаНеобхідно відзначити, що вищезгадані компоненти ється керуюча інформація, приміром, запит пропристрою установки кадрів CO 1100 синхронізуграми від користувача, що знаходиться в помешються тим же генератором тактових імпульсів, що і канні абонента 1300 Таким чином, можлива транспортний потік адаптивного типу 1161 передача послідовних повідомлень низької часто(Фіг20А), який є вхідним для пристрою установки ти, без створення перешкод програмі формату кадрів CO 1100, що дозволяє економно впровадиMPEG-2 чи звичайним послугам передачі даних ти пристрій установки кадрів CO 1100 як асинхУніверсальний асинхронний приймач-передавач ронний пристрій (UART), що знаходиться в пристрої установки кадрів CO 1100 і пристрої установки кадрів СР 1400, Коли мультиплексор даних CO 1150 (функціогенерує і приймає ПОСЛІДОВНІ повідомлення, виконування якого буде докладно розглянуто при описі ристовуючи ці розряди, і таким чином, забезпечумалюнків 27А, 27Б, 27В і 27Г) готовий передати ючи канал зв'язку між головними процесорами по пакет формату MPEG-2, він перевіряє вміст асинобидва боки каналу зв'язку 16 хронного пристрою FIFO 1125 через з'єднання 1166 Якщо там є пакет для відправлення, він пеФіг 20А - схематичний вид, що ілюструє харакресилає його Якщо цей пакет містить поле PCR, теристики каналу передачі транспортного потоку з мультиплексор даних CO 1150 знає, що скоригоадаптивною швидкістю, зображеного на Фіг 19 ване значення поля PCR знаходиться на шкремеКанал зв'язку для передачі транспортного потоку з нторі PCR 1140 У цьому випадку мультиплексор адаптивною швидкістю синхронізується при ПОданих CO 1150 припиняє роботу шкрементора СТІЙНІЙ ШВИДКОСТІ передачі даних 27МГц, що виміPCR, скинувши сигнал запуску PCR через з'єднанрюється за формулою t = 1/(27 х 106) сек, незаленя 1171 для стабілізації виходу шкрементора PCR жно від швидкості передачі вхідних сигналів 1140 Мультиплексор даних CO 1150 перезаписує Канал зв'язку дозволяє виконувати передачу або здійснює перемаркування вихідного значення транспортного потоку з довільною частотою (до 8 PCR на скориговане, коли пакет передається на х (27 х 106біт/сек), використовуючи додатковий модем 1351 (Фіг 18) Якщо пакет MPEG-2 для перозряд DVALID, позначений на малюнку сигналом редачі не виявляється, мультиплексор даних CO 1176, що синхронізується по частоті 27МГц Цей 1150 пересилає замість нього пакет, що містить розряд повідомляє, чи містить ВІДПОВІДНИЙ йому дані зі з'єднання 1169 Оскільки посилання на синбайт достовірні дані Також вводиться додатковий хронізуючий сигнал у стандарті MPEG-2 кодується розряд синхронізації пакета (PSYNC), зображений за допомогою генератора тактових імпульсів часна малюнку сигналом 1177, для маркування пер 36 35 56279 шого байта кожного пакета в транспортному потоці кет ВІДПОВІДНО до ITU-T Rec H 222 0, використоMPEG-2 Ця схема забезпечує гнучкість даного, вуючи перші три байта транспортного пакета, повинаходу при прийомі вхідних транспортних потоказані на Фіг 20А, 20Б і 21 Як показано на ків з різноманітними швидкостями телефонного малюнку, перших трьох байтів пакета достатньо зв'язку Корисні дані витягаються з транспортного для визначення поля PID кожного пакета Відзнапотоку 1161 Зберігаються тільки ті байти, в яких чимо, що байт два містить біти 4-0 PID [12 8] ID виставлено рівень ВІДПОВІДНОГО їм сигналу DVALID пакета високий (PIDH), тоді як байт три містить (ЛІНІЯ 1176) При витяганні цих корисних даних біти 7-0 PID [7-0] ID пакета низький (PIDL) Викориприймальний пристрій знає, що сигнал PSYNC стання розрядів PIDH і PIDL буде докладно описа(ЛІНІЯ 1177) виставлено на рівень на першому байно при розгляді Фіг 24А-Б ті кожного пакета Фіг 23 - схематичний вид, що ілюструє цифроФіг20Б - схематичний вид, що ілюструє форву групу відеопрограм, яка пересилається через матування, яке використовується для передачі з'єднання 1161, зображене на Фіг 19 Група провосьми транспортних потоків з адаптивною швидграм складається з однієї або більше програм, кістю передачі, зображених на Фіг20А, через оппоказаних у вигляді каналу 1178, що містить, натичний канал зв'язку Транспортний потік з адапприклад, канал CNN, і каналу 1179, що містить, тивною швидкістю передачі складається з восьми наприклад, канал НВО Для спрощення показано 10-розрядних потоків паралельних даних ВІСІМ всього два канали, проте в кожній групі програм ПОТОКІВ об'єднуються в форму 80-розрядних слів можуть передаватися одночасно багато каналів Послідовний ПОТІК розбивається на кадри, один із Ці програми розрізняються за допомогою поля яких для приклада показаний, як кадр 1201 Кожпакета ID (PID) На малюнку показана група проний кадр містить 80-розрядне слово службової грам, у якій кілька програм, які містяться в групі, інформації 1201а, 80-розрядне слово для корекції відфільтровуються, в результаті до кінцевого кошвидкості передачі 1201b і тридцять 80-розрядних ристувача потрапляє одна замовлена їм програма слів корисних даних від 1201с до 1201 п, у резульЯк показано на прикладі, із фільтра ID пакетів таті створюючи кадр довжиною 1200 біт 1110 виходить одна програма CNN 1178 Слово службової інформації 1201а містить 32 кадруючих біти 1202, чотирибітовий показник корисних даних 1206 і сорок чотири 1204 невикористовуваних біти між ними Кадруючі біти вказують на початок кадру і використовуються для синхронізації послідовних даних з вихідними паралельними даними на віддаленому модулі вхідного відеосигналу 825 (описаний при розгляді малюнка 11В) Показник корисних даних 1206 показує, чи починаються дані корисного навантаженнязі слова корекції швидкості передачі 1201Ь, першого слова корисних даних 1201с чи другого слова корисних даних 1201 сі (не показане) У такий спосіб потік послідовно переданих даних коригує швидкість передачі, щоб вона збігалася зі швидкістю передачі вхідних даних Відзначимо, що 80розрядне слово службової інформації 1201а розділяється на десять 8-розрядних байтів, а слово корекції швидкості передачі 1201b і слова корисних даних від 1201с до 1201 п розділяються на ВІСІМ 10-розрядних паралельних транспортних потоків з адаптивною швидкістю передачі, кожний з який містить 8 біт даних, біт DVALID 1176 (20А) і 6ITPSYNC1177(20AI21) ФІГ 21 - схематичний вид, що ілюструє потік даних з довільною швидкістю передачі, із якого формується потік даних з адаптивною швидкістю передачі 27МГц (Фіг 20А) Потік даних з довільною швидкістю передачі, показаний у вигляді сигналу 1161, перетворюється шляхом використання вибіркових тактових імпульсів за допомогою бітів DVALID і PSYNC, показаних на Фіг20А Як видно, інтервал t = 1/а сек, де 0>Л-^І J i — СТАН СИСТЕМИ ПОРЯДОК ДІЙ ПРИЗНАЧЕННЯ UAA . ІНФОРМАЦІЯ PPV \ ІНЗЮРМАЦіЯ ПРО РЕЙТИНГ ..^ 334 ґ ІНТЕРФЕЙС ^ АБОНЕНТСЬКОЇ БД ПЕРЕТВОРЕННЯ АБОНЕНТСЬКОЇ ад \ ТА ІН«И ПРО ПРИБУТОК В ФОРМАТ, ПРИДАТНИЙ ЙПЯ СПРИЙНЯТТЯ ЛОКАЛЬНОЮ СИСТЕМОЮ ВИПИСУВАННЯ РАХУНКШТЕІСО 337 J СИСТЕМА ВИПИСУВАННЯ РАХУНКІВ ФІГ. 8 53 54 56279 ДАН! 401 ШАСІ СІТЬОВОГО ВІДЕОІНТЕРФЄЙСА ПІДСУМ.-ПОНИЖ (DS-3) МУЛЬТИПЛЕКСОР 8+8, SONET/SDH •500 (DVBASI) 8+8, ЦЕНТРАЛЬНА СТАНЦІЯ 400 ШАО №, 404 450 407 406 ДАНІ ІНТЕРНЄТ 412 417 •418 ШАСІ ДОСТУПУ КОМУТАТОР і 414 •411 КЕРУЮЧА ІНФ-Я 40В 650 і КРЮ И ЕУ Ч ІНФ-Я 419 600 A1S LPFS ДО ПРИМІЩЕНЬ АБОНЕНТІВ ЦЕНТВДЬНОІ СА Ц J ТН І Ї {ЗА НЕОБХІДНІСТЮ ДО ДОДАТКОВИХ ШАСІ ДОСТУПУ) ФІГ. 9 550 J £J 4 2 0 POTS 404а 402а 401 ПіДСУМ.-ЛОНИЖ. МУЛЬТИПЛЕКСОР МЕРЕЖІ SONET (os-э ПАРА МОДУЛІВ №1 СІТЬОВОГО ВІДЕОЇНТЕРФЕЙСА 700 402Ь • 402п-1 ' DS-3 750 ПАРА МОДУЛІВ №1 ВИХІДНОГО ЇІДЕОСИГНАПУ ПАРА МОДУЛІВ №3 СІТЬОВОГО ВІДЕО; ІНТЕРФЕИСА 706 DS-3 402п 4О4п МОДУЛІ ТО 8 ПАР МОДУЛІВ VN( ПРИЙМАЮТЬ ВХІДНИЙ ВІДЕОСИГНАЛ У ФОРМАТІ DS-3 і ФОРМУЮТЬ ГРУПИ ПРОГРАМ У ПАРАЛЕЛЬНУ ФОРМУ ДЛЯ ОБ'ЄДНУВАЛЬНОІ ПЛАТИ VlfiPA300 МОДУЛІВ №1 ПРОЦЕСОРА УПРАВЛІННЯ ШАСІ вихідт сигн«іи •150 Ц Н Р Л Н СТАНЦІЯ 400 Е ТАЬ А ФОРМУЮТЬ 8 БИХЩНІ СИГНАЛИ А ФОРМАТ! DV6-ASI 15 ГРУП ПРОГРАМ ОБ«ДНУВАЛЬНОІ ПЛАТИ ОДНОЧАСНО РЄЖРЄНИЙ МОДУЛЬ ФОРМУЄ РЕЗЕРВНІ ШАСІ СІТЬОВОГО ВІДЕОІНТЕРФЕЙСУ ФІГ, 10А ШІСТДЕСЯТ ВИХІДНИХ СИГНАЛІВ У ФОРМАТІ DVB-ASi ПРОХОДЯТЬ ЧЄРЕЗ ОДИН БАГАТОПОЗИЦІЙНИИ КОАСИАЛЬНИЙ КОНЕКТОР ОДНОЧАСНО РЕЗЕРВНИЙ МОДУЛЬ ПЕРЕДАЄ РЕЗЕРВНІ 8ИХІДІ СИГНАЛИ 55 56279 ВХІД 8ЩЕОСИГНАЛУ (ОСНОВНИЙ) 56 ВХІД 8ІДЕ0СИГНАЛУ ШОДАТКОеиЙ} 4026 702 ЛІНІЙНИЙ КІНЦЕВИЙ ПРИСТРІЙ DS3 ТА П И М Ч {ДОДАТКОВІ) РЙ А ЛІНІЙНИЙ КІНЦЕВИЙ ПРИСТОЙ о$з 701а УПРАВЛІННЯ НАПРУГОЮ 701Ь 714а -708а ВІДКЛЮЧЕННЯ ПЛАТИ GNDHS VDDHS1 VDDHS2 714Ь её ДОДАТКОВЕ УПРАВЛІННЯ DS3 ДОДАТКОВИЙ СТАН DS3 708Ь 704 ПАРАЛЕЛЬНА ШИНА КОНТРОЛЬНИЙ ДОЗВІЛ МОДУЛЬ ВКЛЮЧЕННЯ ПЛАТИ •709Ь о о 700 709а 70S СИНХ І МП 27МГц ШИННИЙ ФОРМУВАЧ ПАРАЛЕЛЬНИХ ВІДЕОСИГНАЛІВ 711 712 ФІГ. 10Е 10-РОЗРЯДНІ ВІДЕОДАНІ У Ф Р А І L D ОМТ V S ФУНКЦІОНАЛЬНА СХЕМА СІТЬОВОГО ВЩЕОІНТЕРФЕЙСА - DS3 DVB-ASh, 404а -s ;' DV8-AS1» (РЕЗЕРВ) І ВІД ШАСІ СІТЬОВОГО ВЩЕОІНТЕРФЕЙСА 404Ь, DVB-ASi! 404п-1 • DV&-ASI ! (РЕЗЕРВ) 404п 800 $50 ПАРА МОДУЛІВ N£1 З БАГАТОКАНАЛЬНИМИ ВІДЕОВИХОДАМИ МОДУЛІВ №1 ВХІДНОГО ВІДЕОСИГНАЛУ 1200 501а 501 п 500 900 ПА'РА БІДЦАЛЕНИХ МОДУЛІВ №9 ВИХІДНОГО ВЩЕОСИГНАЛУ ПАРА ПРОЦЕСОРНИХ МОДУЛІВ УПРАВЛІННЯ ШАСІ І І І!£ ФІГ. 11А ЦЕНТРАЛЬНА СТАНЦІЯ 57 56279 404a СИНХІМП 27МГц ВХІДНІ ДАНІ DVB-ASS ГРУПИ ПРОГРАМ 58 .404п ПРИЙМАЧ "ГАРЯЧОЇ" ЛІНІЇ DVS-ASI •-і* 801 800 < ' 9W 155.5 MHz УШЁШНЯ FF IO 917 КАДРУВАННЯ 919155.5 MHz _ > REFERENCE -907 МУЛЬТИПЛВ
