Завантажити PDF файл.

Формула / Реферат

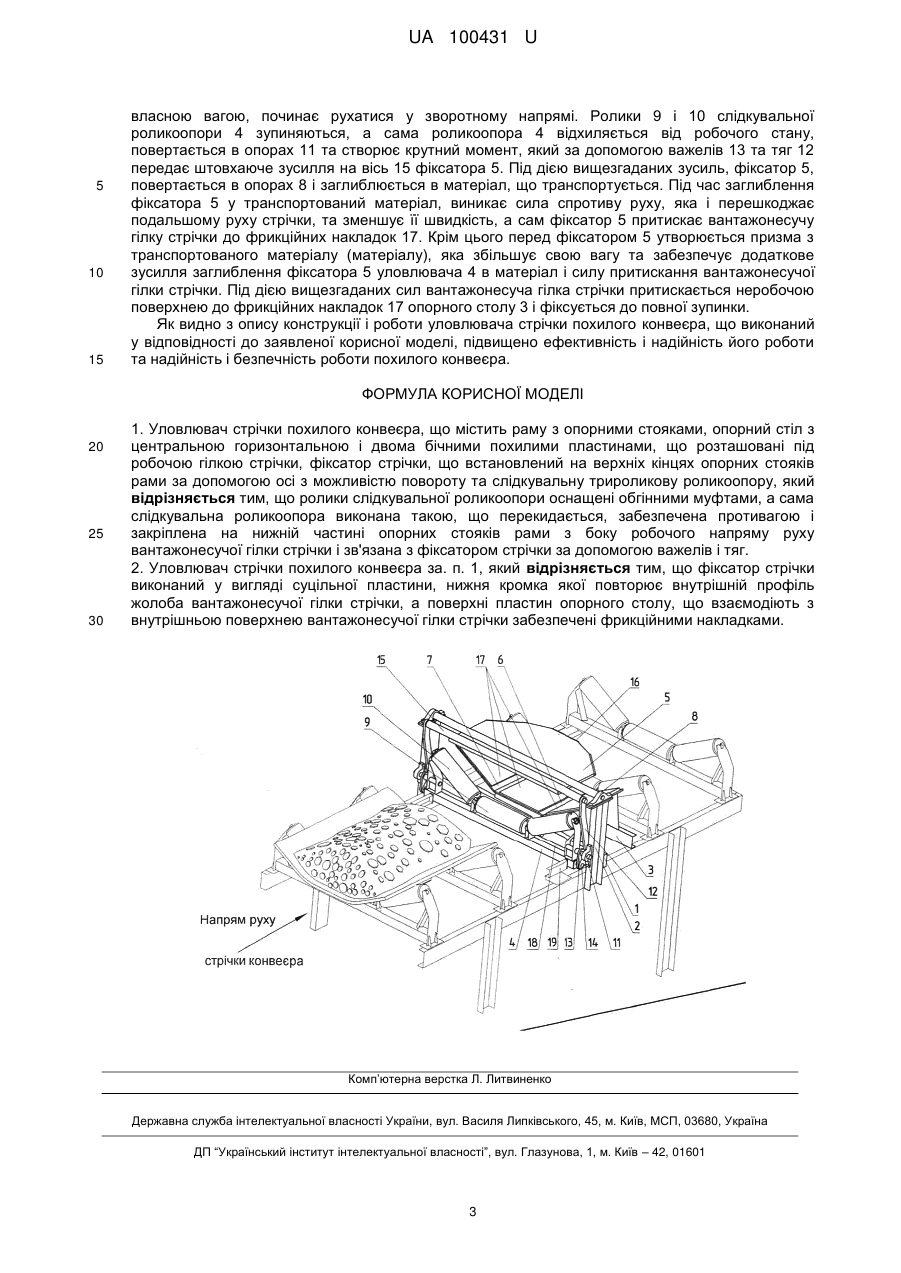

1. Уловлювач стрічки похилого конвеєра, що містить раму з опорними стояками, опорний стіл з центральною горизонтальною і двома бічними похилими пластинами, що розташовані під робочою гілкою стрічки, фіксатор стрічки, що встановлений на верхніх кінцях опорних стояків рами за допомогою осі з можливістю повороту та слідкувальну трироликову роликоопору, який відрізняється тим, що ролики слідкувальної роликоопори оснащені обгінними муфтами, а сама слідкувальна роликоопора виконана такою, що перекидається, забезпечена противагою і закріплена на нижній частині опорних стояків рами з боку робочого напряму руху вантажонесучої гілки стрічки і зв'язана з фіксатором стрічки за допомогою важелів і тяг.

2. Уловлювач стрічки похилого конвеєра за. п. 1, який відрізняється тим, що фіксатор стрічки виконаний у вигляді суцільної пластини, нижня кромка якої повторює внутрішній профіль жолоба вантажонесучої гілки стрічки, а поверхні пластин опорного столу, що взаємодіють з внутрішньою поверхнею вантажонесучої гілки стрічки забезпечені фрикційними накладками.

Текст

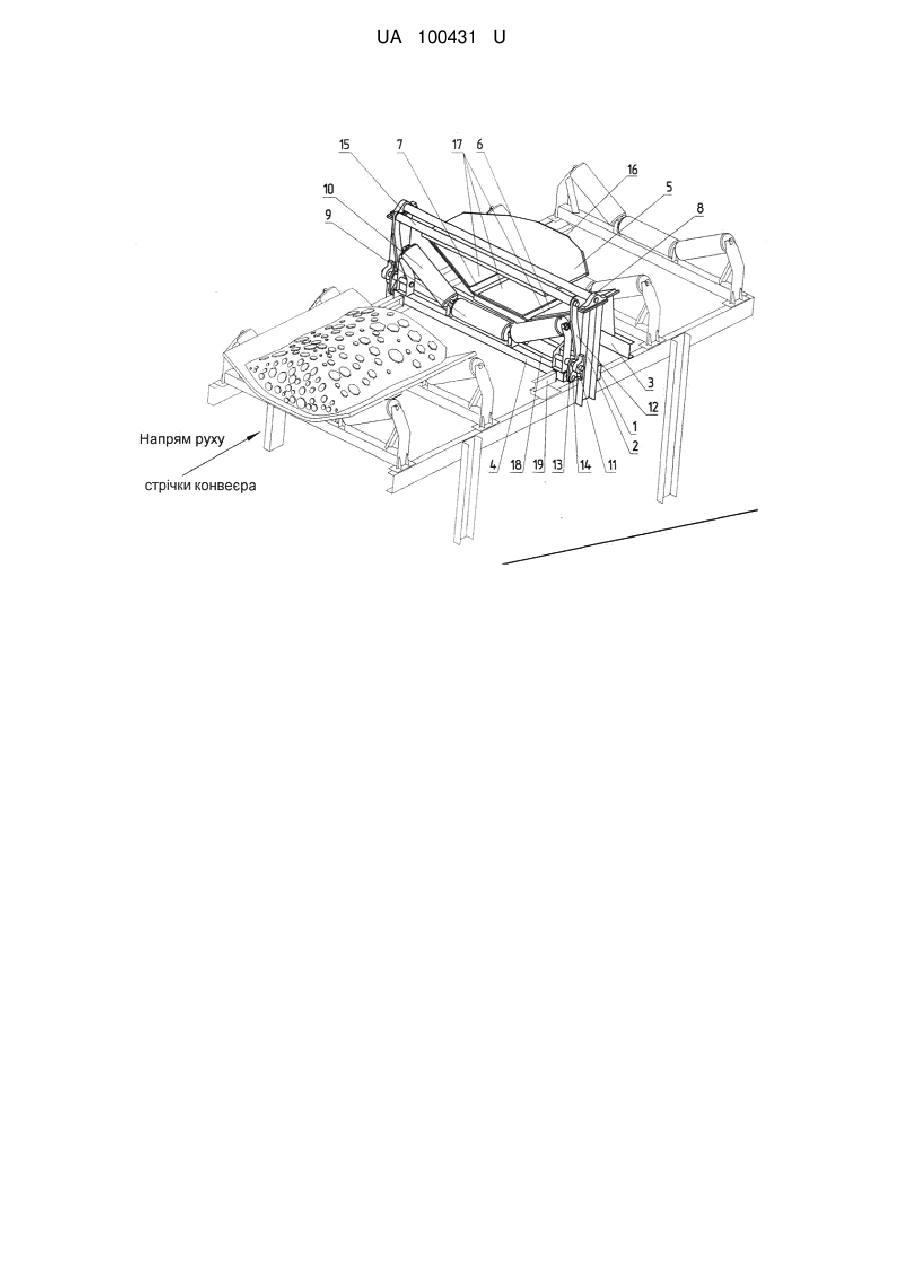

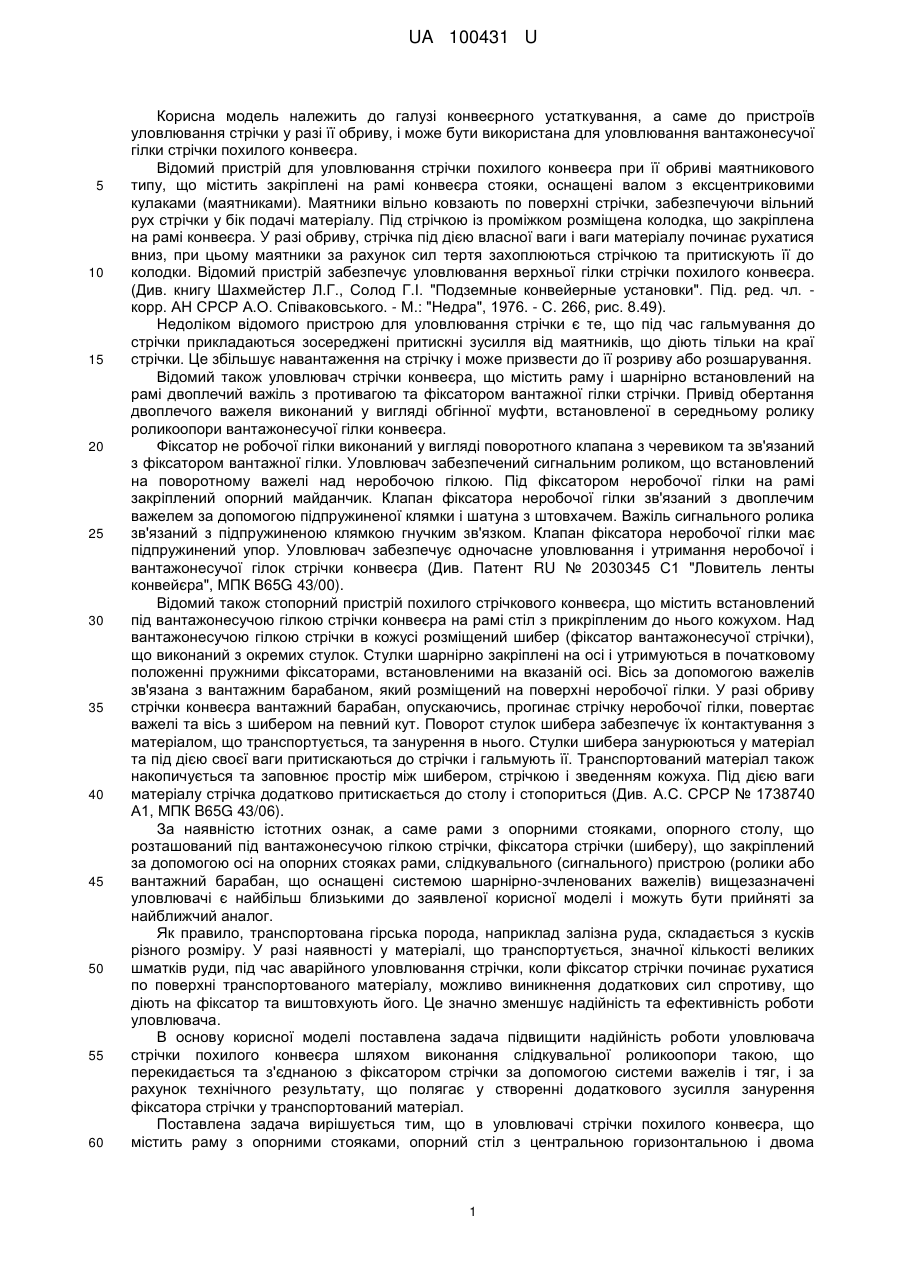

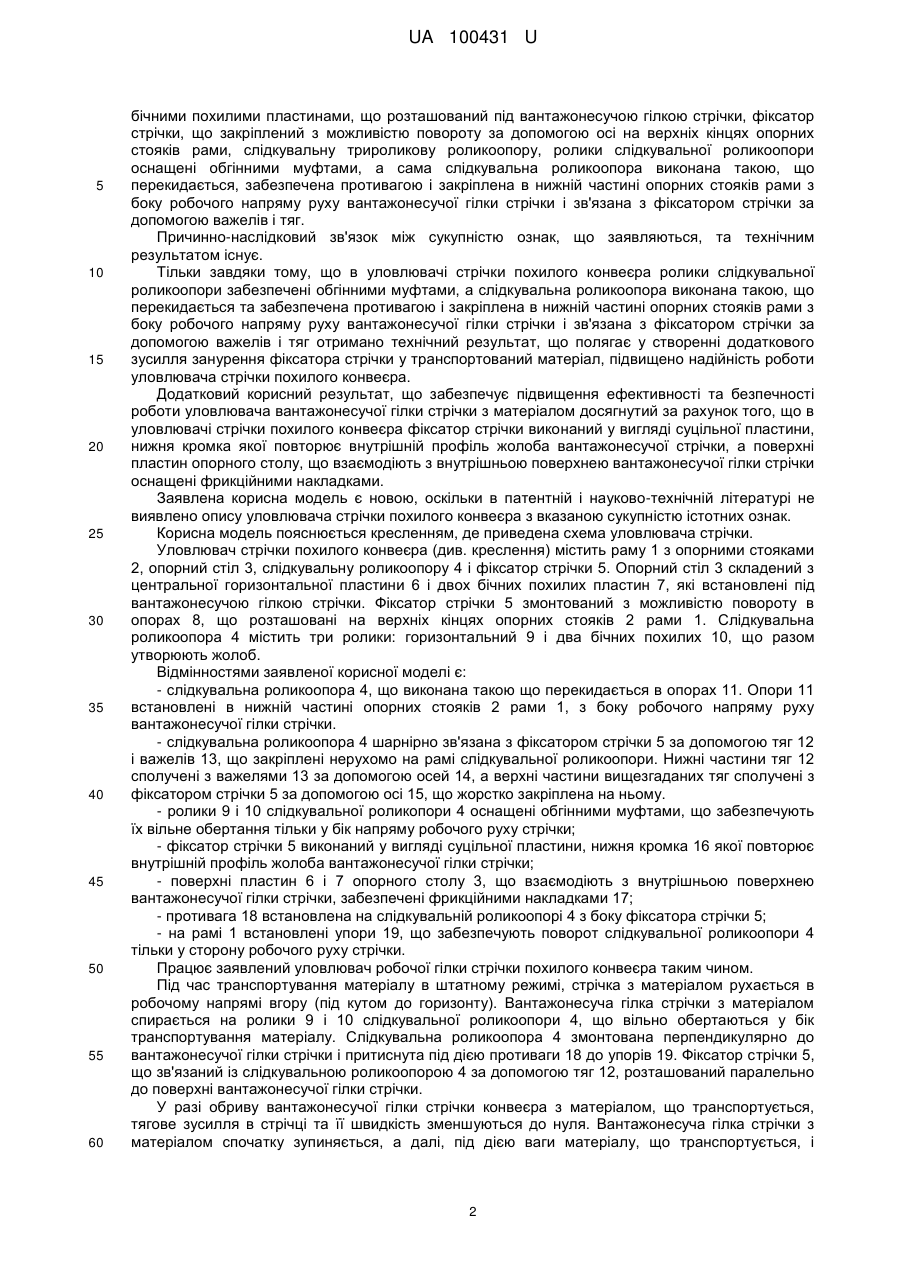

Реферат: Уловлювач стрічки похилого конвеєра містить раму з опорними стояками, опорний стіл з центральною горизонтальною і двома бічними похилими пластинами, що розташовані під робочою гілкою стрічки, фіксатор стрічки, що встановлений на верхніх кінцях опорних стояків рами за допомогою вісі з можливістю повороту та слідкувальну трироликову роликоопору. Ролики слідкувальної роликоопори оснащені обгінними муфтами, а сама слідкувальна роликоопора виконана такою, що перекидається, забезпечена противагою і закріплена на нижній частині опорних стояків рами з боку робочого напряму руху вантажонесучої гілки стрічки і зв'язана з фіксатором стрічки за допомогою важелів і тяг. UA 100431 U (54) УЛОВЛЮВАЧ СТРІЧКИ ПОХИЛОГО КОНВЕЄРА UA 100431 U UA 100431 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі конвеєрного устаткування, а саме до пристроїв уловлювання стрічки у разі її обриву, і може бути використана для уловлювання вантажонесучої гілки стрічки похилого конвеєра. Відомий пристрій для уловлювання стрічки похилого конвеєра при її обриві маятникового типу, що містить закріплені на рамі конвеєра стояки, оснащені валом з ексцентриковими кулаками (маятниками). Маятники вільно ковзають по поверхні стрічки, забезпечуючи вільний рух стрічки у бік подачі матеріалу. Під стрічкою із проміжком розміщена колодка, що закріплена на рамі конвеєра. У разі обриву, стрічка під дією власної ваги і ваги матеріалу починає рухатися вниз, при цьому маятники за рахунок сил тертя захоплюються стрічкою та притискують її до колодки. Відомий пристрій забезпечує уловлювання верхньої гілки стрічки похилого конвеєра. (Див. книгу Шахмейстер Л.Г., Солод Г.І. "Подземные конвейерные установки". Під. ред. чл. корр. АН СРСР А.О. Співаковського. - М.: "Недра", 1976. - С. 266, рис. 8.49). Недоліком відомого пристрою для уловлювання стрічки є те, що під час гальмування до стрічки прикладаються зосереджені притискні зусилля від маятників, що діють тільки на краї стрічки. Це збільшує навантаження на стрічку і може призвести до її розриву або розшарування. Відомий також уловлювач стрічки конвеєра, що містить раму і шарнірно встановлений на рамі двоплечий важіль з противагою та фіксатором вантажної гілки стрічки. Привід обертання двоплечого важеля виконаний у вигляді обгінної муфти, встановленої в середньому ролику роликоопори вантажонесучої гілки конвеєра. Фіксатор не робочої гілки виконаний у вигляді поворотного клапана з черевиком та зв'язаний з фіксатором вантажної гілки. Уловлювач забезпечений сигнальним роликом, що встановлений на поворотному важелі над неробочою гілкою. Під фіксатором неробочої гілки на рамі закріплений опорний майданчик. Клапан фіксатора неробочої гілки зв'язаний з двоплечим важелем за допомогою підпружиненої клямки і шатуна з штовхачем. Важіль сигнального ролика зв'язаний з підпружиненою клямкою гнучким зв'язком. Клапан фіксатора неробочої гілки має підпружинений упор. Уловлювач забезпечує одночасне уловлювання і утримання неробочої і вантажонесучої гілок стрічки конвеєра (Див. Патент RU № 2030345 С1 "Ловитель ленты конвейєра", МПК В65G 43/00). Відомий також стопорний пристрій похилого стрічкового конвеєра, що містить встановлений під вантажонесучою гілкою стрічки конвеєра на рамі стіл з прикріпленим до нього кожухом. Над вантажонесучою гілкою стрічки в кожусі розміщений шибер (фіксатор вантажонесучої стрічки), що виконаний з окремих стулок. Стулки шарнірно закріплені на осі і утримуються в початковому положенні пружними фіксаторами, встановленими на вказаній осі. Вісь за допомогою важелів зв'язана з вантажним барабаном, який розміщений на поверхні неробочої гілки. У разі обриву стрічки конвеєра вантажний барабан, опускаючись, прогинає стрічку неробочої гілки, повертає важелі та вісь з шибером на певний кут. Поворот стулок шибера забезпечує їх контактування з матеріалом, що транспортується, та занурення в нього. Стулки шибера занурюються у матеріал та під дією своєї ваги притискаються до стрічки і гальмують її. Транспортований матеріал також накопичується та заповнює простір між шибером, стрічкою і зведенням кожуха. Під дією ваги матеріалу стрічка додатково притискається до столу і стопориться (Див. А.С. СРСР № 1738740 А1, МПК B65G 43/06). За наявністю істотних ознак, а саме рами з опорними стояками, опорного столу, що розташований під вантажонесучою гілкою стрічки, фіксатора стрічки (шиберу), що закріплений за допомогою осі на опорних стояках рами, слідкувального (сигнального) пристрою (ролики або вантажний барабан, що оснащені системою шарнірно-зчленованих важелів) вищезазначені уловлювачі є найбільш близькими до заявленої корисної моделі і можуть бути прийняті за найближчий аналог. Як правило, транспортована гірська порода, наприклад залізна руда, складається з кусків різного розміру. У разі наявності у матеріалі, що транспортується, значної кількості великих шматків руди, під час аварійного уловлювання стрічки, коли фіксатор стрічки починає рухатися по поверхні транспортованого матеріалу, можливо виникнення додаткових сил спротиву, що діють на фіксатор та виштовхують його. Це значно зменшує надійність та ефективність роботи уловлювача. В основу корисної моделі поставлена задача підвищити надійність роботи уловлювача стрічки похилого конвеєра шляхом виконання слідкувальної роликоопори такою, що перекидається та з'єднаною з фіксатором стрічки за допомогою системи важелів і тяг, і за рахунок технічного результату, що полягає у створенні додаткового зусилля занурення фіксатора стрічки у транспортований матеріал. Поставлена задача вирішується тим, що в уловлювачі стрічки похилого конвеєра, що містить раму з опорними стояками, опорний стіл з центральною горизонтальною і двома 1 UA 100431 U 5 10 15 20 25 30 35 40 45 50 55 60 бічними похилими пластинами, що розташований під вантажонесучою гілкою стрічки, фіксатор стрічки, що закріплений з можливістю повороту за допомогою осі на верхніх кінцях опорних стояків рами, слідкувальну трироликову роликоопору, ролики слідкувальної роликоопори оснащені обгінними муфтами, а сама слідкувальна роликоопора виконана такою, що перекидається, забезпечена противагою і закріплена в нижній частині опорних стояків рами з боку робочого напряму руху вантажонесучої гілки стрічки і зв'язана з фіксатором стрічки за допомогою важелів і тяг. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує. Тільки завдяки тому, що в уловлювачі стрічки похилого конвеєра ролики слідкувальної роликоопори забезпечені обгінними муфтами, а слідкувальна роликоопора виконана такою, що перекидається та забезпечена противагою і закріплена в нижній частині опорних стояків рами з боку робочого напряму руху вантажонесучої гілки стрічки і зв'язана з фіксатором стрічки за допомогою важелів і тяг отримано технічний результат, що полягає у створенні додаткового зусилля занурення фіксатора стрічки у транспортований матеріал, підвищено надійність роботи уловлювача стрічки похилого конвеєра. Додатковий корисний результат, що забезпечує підвищення ефективності та безпечності роботи уловлювача вантажонесучої гілки стрічки з матеріалом досягнутий за рахунок того, що в уловлювачі стрічки похилого конвеєра фіксатор стрічки виконаний у вигляді суцільної пластини, нижня кромка якої повторює внутрішній профіль жолоба вантажонесучої стрічки, а поверхні пластин опорного столу, що взаємодіють з внутрішньою поверхнею вантажонесучої гілки стрічки оснащені фрикційними накладками. Заявлена корисна модель є новою, оскільки в патентній і науково-технічній літературі не виявлено опису уловлювача стрічки похилого конвеєра з вказаною сукупністю істотних ознак. Корисна модель пояснюється кресленням, де приведена схема уловлювача стрічки. Уловлювач стрічки похилого конвеєра (див. креслення) містить раму 1 з опорними стояками 2, опорний стіл 3, слідкувальну роликоопору 4 і фіксатор стрічки 5. Опорний стіл 3 складений з центральної горизонтальної пластини 6 і двох бічних похилих пластин 7, які встановлені під вантажонесучою гілкою стрічки. Фіксатор стрічки 5 змонтований з можливістю повороту в опорах 8, що розташовані на верхніх кінцях опорних стояків 2 рами 1. Слідкувальна роликоопора 4 містить три ролики: горизонтальний 9 і два бічних похилих 10, що разом утворюють жолоб. Відмінностями заявленої корисної моделі є: - слідкувальна роликоопора 4, що виконана такою що перекидається в опорах 11. Опори 11 встановлені в нижній частині опорних стояків 2 рами 1, з боку робочого напряму руху вантажонесучої гілки стрічки. - слідкувальна роликоопора 4 шарнірно зв'язана з фіксатором стрічки 5 за допомогою тяг 12 і важелів 13, що закріплені нерухомо на рамі слідкувальної роликоопори. Нижні частини тяг 12 сполучені з важелями 13 за допомогою осей 14, а верхні частини вищезгаданих тяг сполучені з фіксатором стрічки 5 за допомогою осі 15, що жорстко закріплена на ньому. - ролики 9 і 10 слідкувальної роликопори 4 оснащені обгінними муфтами, що забезпечують їх вільне обертання тільки у бік напряму робочого руху стрічки; - фіксатор стрічки 5 виконаний у вигляді суцільної пластини, нижня кромка 16 якої повторює внутрішній профіль жолоба вантажонесучої гілки стрічки; - поверхні пластин 6 і 7 опорного столу 3, що взаємодіють з внутрішньою поверхнею вантажонесучої гілки стрічки, забезпечені фрикційними накладками 17; - противага 18 встановлена на слідкувальній роликоопорі 4 з боку фіксатора стрічки 5; - на рамі 1 встановлені упори 19, що забезпечують поворот слідкувальної роликоопори 4 тільки у сторону робочого руху стрічки. Працює заявлений уловлювач робочої гілки стрічки похилого конвеєра таким чином. Під час транспортування матеріалу в штатному режимі, стрічка з матеріалом рухається в робочому напрямі вгору (під кутом до горизонту). Вантажонесуча гілка стрічки з матеріалом спирається на ролики 9 і 10 слідкувальної роликоопори 4, що вільно обертаються у бік транспортування матеріалу. Слідкувальна роликоопора 4 змонтована перпендикулярно до вантажонесучої гілки стрічки і притиснута під дією противаги 18 до упорів 19. Фіксатор стрічки 5, що зв'язаний із слідкувальною роликоопорою 4 за допомогою тяг 12, розташований паралельно до поверхні вантажонесучої гілки стрічки. У разі обриву вантажонесучої гілки стрічки конвеєра з матеріалом, що транспортується, тягове зусилля в стрічці та її швидкість зменшуються до нуля. Вантажонесуча гілка стрічки з матеріалом спочатку зупиняється, а далі, під дією ваги матеріалу, що транспортується, і 2 UA 100431 U 5 10 15 власною вагою, починає рухатися у зворотному напрямі. Ролики 9 і 10 слідкувальної роликоопори 4 зупиняються, а сама роликоопора 4 відхиляється від робочого стану, повертається в опорах 11 та створює крутний момент, який за допомогою важелів 13 та тяг 12 передає штовхаюче зусилля на вісь 15 фіксатора 5. Під дією вищезгаданих зусиль, фіксатор 5, повертається в опорах 8 і заглиблюється в матеріал, що транспортується. Під час заглиблення фіксатора 5 у транспортований матеріал, виникає сила спротиву руху, яка і перешкоджає подальшому руху стрічки, та зменшує її швидкість, а сам фіксатор 5 притискає вантажонесучу гілку стрічки до фрикційних накладок 17. Крім цього перед фіксатором 5 утворюється призма з транспортованого матеріалу (матеріалу), яка збільшує свою вагу та забезпечує додаткове зусилля заглиблення фіксатора 5 уловлювача 4 в матеріал і силу притискання вантажонесучої гілки стрічки. Під дією вищезгаданих сил вантажонесуча гілка стрічки притискається неробочою поверхнею до фрикційних накладок 17 опорного столу 3 і фіксується до повної зупинки. Як видно з опису конструкції і роботи уловлювача стрічки похилого конвеєра, що виконаний у відповідності до заявленої корисної моделі, підвищено ефективність і надійність його роботи та надійність і безпечність роботи похилого конвеєра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Уловлювач стрічки похилого конвеєра, що містить раму з опорними стояками, опорний стіл з центральною горизонтальною і двома бічними похилими пластинами, що розташовані під робочою гілкою стрічки, фіксатор стрічки, що встановлений на верхніх кінцях опорних стояків рами за допомогою осі з можливістю повороту та слідкувальну трироликову роликоопору, який відрізняється тим, що ролики слідкувальної роликоопори оснащені обгінними муфтами, а сама слідкувальна роликоопора виконана такою, що перекидається, забезпечена противагою і закріплена на нижній частині опорних стояків рами з боку робочого напряму руху вантажонесучої гілки стрічки і зв'язана з фіксатором стрічки за допомогою важелів і тяг. 2. Уловлювач стрічки похилого конвеєра за. п. 1, який відрізняється тим, що фіксатор стрічки виконаний у вигляді суцільної пластини, нижня кромка якої повторює внутрішній профіль жолоба вантажонесучої гілки стрічки, а поверхні пластин опорного столу, що взаємодіють з внутрішньою поверхнею вантажонесучої гілки стрічки забезпечені фрикційними накладками. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Noskov Volodymyr Vasyliovych, Silchenko Yurii Anatoliiovych

Автори російською

Носков Владимир Васильевич, Сильченко Юрий Анатольевич

МПК / Мітки

МПК: B65G 47/00, B65G 43/06

Мітки: конвеєра, уловлювач, стрічки, похилого
