Ротаційний різець

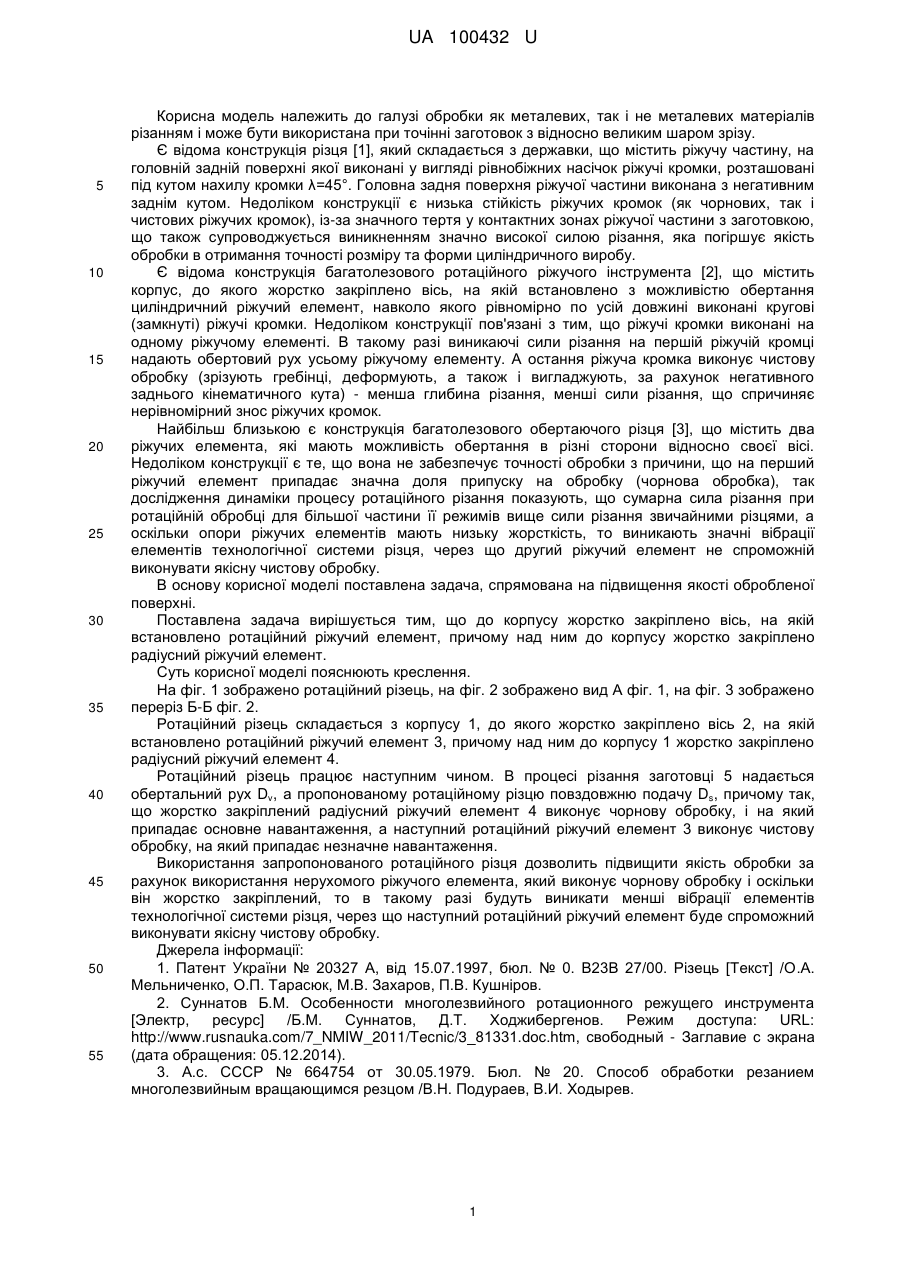

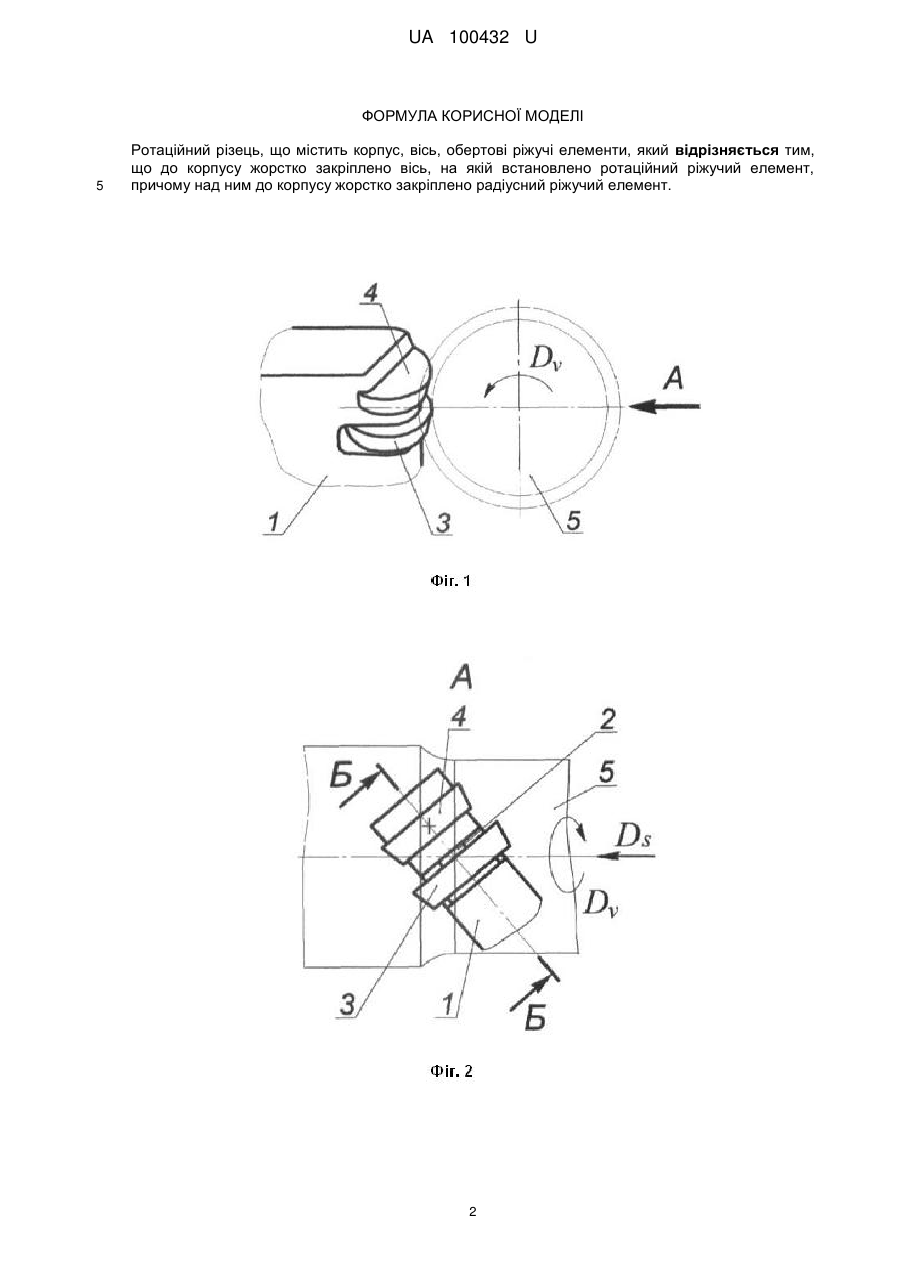

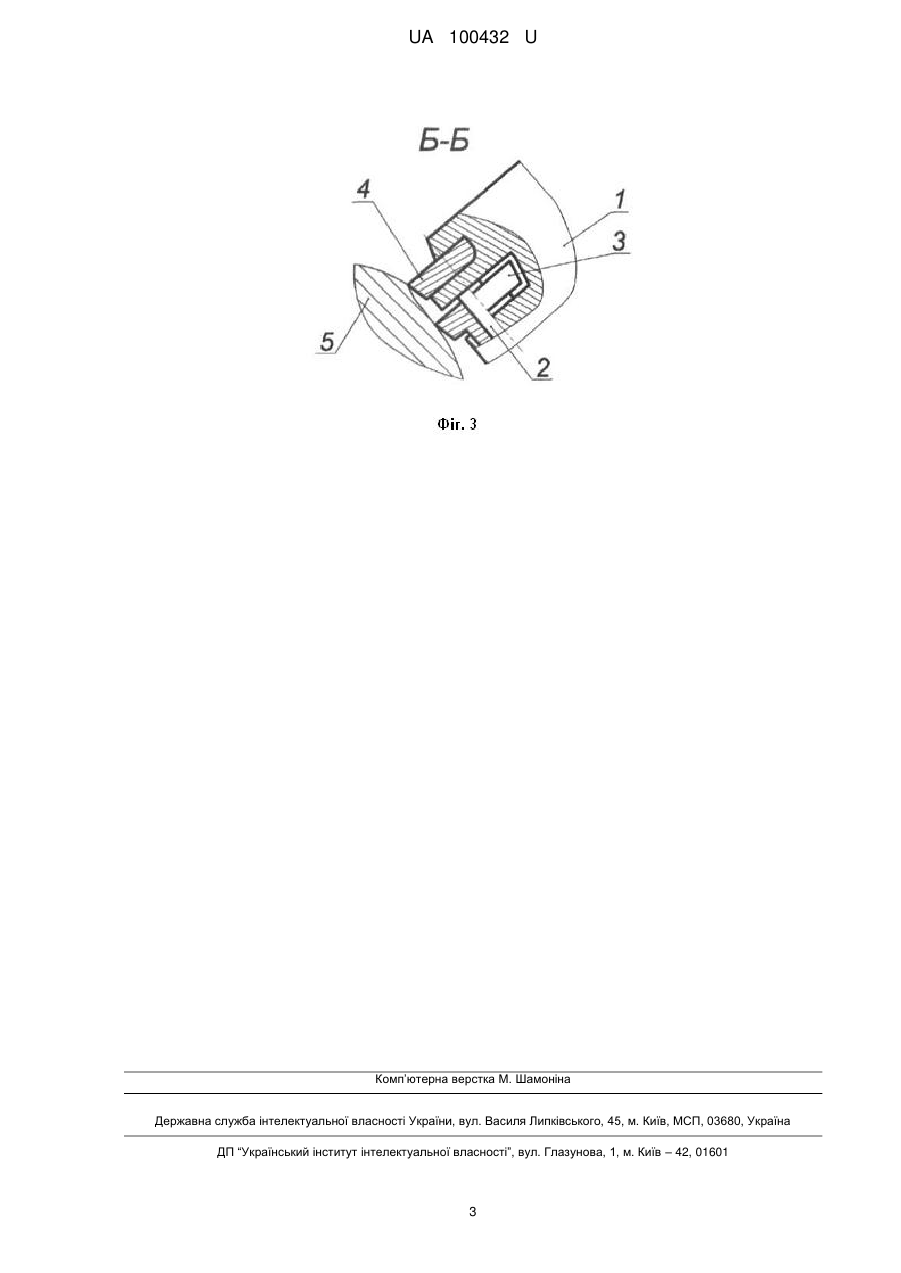

Реферат: Ротаційний різець містить корпус, вісь, обертові ріжучі елементи. До корпусу жорстко закріплено вісь, на якій встановлено ротаційний ріжучий елемент. Над ним до корпусу жорстко закріплено радіусний ріжучий елемент. UA 100432 U (54) РОТАЦІЙНИЙ РІЗЕЦЬ UA 100432 U UA 100432 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обробки як металевих, так і не металевих матеріалів різанням і може бути використана при точінні заготовок з відносно великим шаром зрізу. Є відома конструкція різця [1], який складається з державки, що містить ріжучу частину, на головній задній поверхні якої виконані у вигляді рівнобіжних насічок ріжучі кромки, розташовані під кутом нахилу кромки λ=45°. Головна задня поверхня ріжучої частини виконана з негативним заднім кутом. Недоліком конструкції є низька стійкість ріжучих кромок (як чорнових, так і чистових ріжучих кромок), із-за значного тертя у контактних зонах ріжучої частини з заготовкою, що також супроводжується виникненням значно високої силою різання, яка погіршує якість обробки в отримання точності розміру та форми циліндричного виробу. Є відома конструкція багатолезового ротаційного ріжучого інструмента [2], що містить корпус, до якого жорстко закріплено вісь, на якій встановлено з можливістю обертання циліндричний ріжучий елемент, навколо якого рівномірно по усій довжині виконані кругові (замкнуті) ріжучі кромки. Недоліком конструкції пов'язані з тим, що ріжучі кромки виконані на одному ріжучому елементі. В такому разі виникаючі сили різання на першій ріжучій кромці надають обертовий рух усьому ріжучому елементу. А остання ріжуча кромка виконує чистову обробку (зрізують гребінці, деформують, а також і вигладжують, за рахунок негативного заднього кінематичного кута) - менша глибина різання, менші сили різання, що спричиняє нерівномірний знос ріжучих кромок. Найбільш близькою є конструкція багатолезового обертаючого різця [3], що містить два ріжучих елемента, які мають можливість обертання в різні сторони відносно своєї вісі. Недоліком конструкції є те, що вона не забезпечує точності обробки з причини, що на перший ріжучий елемент припадає значна доля припуску на обробку (чорнова обробка), так дослідження динаміки процесу ротаційного різання показують, що сумарна сила різання при ротаційній обробці для більшої частини її режимів вище сили різання звичайними різцями, а оскільки опори ріжучих елементів мають низьку жорсткість, то виникають значні вібрації елементів технологічної системи різця, через що другий ріжучий елемент не спроможній виконувати якісну чистову обробку. В основу корисної моделі поставлена задача, спрямована на підвищення якості обробленої поверхні. Поставлена задача вирішується тим, що до корпусу жорстко закріплено вісь, на якій встановлено ротаційний ріжучий елемент, причому над ним до корпусу жорстко закріплено радіусний ріжучий елемент. Суть корисної моделі пояснюють креслення. На фіг. 1 зображено ротаційний різець, на фіг. 2 зображено вид А фіг. 1, на фіг. 3 зображено переріз Б-Б фіг. 2. Ротаційний різець складається з корпусу 1, до якого жорстко закріплено вісь 2, на якій встановлено ротаційний ріжучий елемент 3, причому над ним до корпусу 1 жорстко закріплено радіусний ріжучий елемент 4. Ротаційний різець працює наступним чином. В процесі різання заготовці 5 надається обертальний рух Dv, а пропонованому ротаційному різцю повздовжню подачу Ds, причому так, що жорстко закріплений радіусний ріжучий елемент 4 виконує чорнову обробку, і на який припадає основне навантаження, а наступний ротаційний ріжучий елемент 3 виконує чистову обробку, на який припадає незначне навантаження. Використання запропонованого ротаційного різця дозволить підвищити якість обробки за рахунок використання нерухомого ріжучого елемента, який виконує чорнову обробку і оскільки він жорстко закріплений, то в такому разі будуть виникати менші вібрації елементів технологічної системи різця, через що наступний ротаційний ріжучий елемент буде спроможний виконувати якісну чистову обробку. Джерела інформації: 1. Патент України № 20327 А, від 15.07.1997, бюл. № 0. В23В 27/00. Різець [Текст] /О.А. Мельниченко, О.П. Тарасюк, М.В. Захаров, П.В. Кушніров. 2. Суннатов Б.М. Особенности многолезвийного ротационного режущего инструмента [Электр, ресурс] /Б.М. Суннатов, Д.Т. Ходжибергенов. Режим доступа: URL: http://www.rusnauka.com/7_NMIW_2011/Tecnic/3_81331.doc.htm, свободный - Заглавие с экрана (дата обращения: 05.12.2014). 3. А.с. СССР № 664754 от 30.05.1979. Бюл. № 20. Способ обработки резанием многолезвийным вращающимся резцом /В.Н. Подураев, В.И. Ходырев. 1 UA 100432 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ротаційний різець, що містить корпус, вісь, обертові ріжучі елементи, який відрізняється тим, що до корпусу жорстко закріплено вісь, на якій встановлено ротаційний ріжучий елемент, причому над ним до корпусу жорстко закріплено радіусний ріжучий елемент. 2 UA 100432 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
