Фуркальний міжкореневий вимірювач

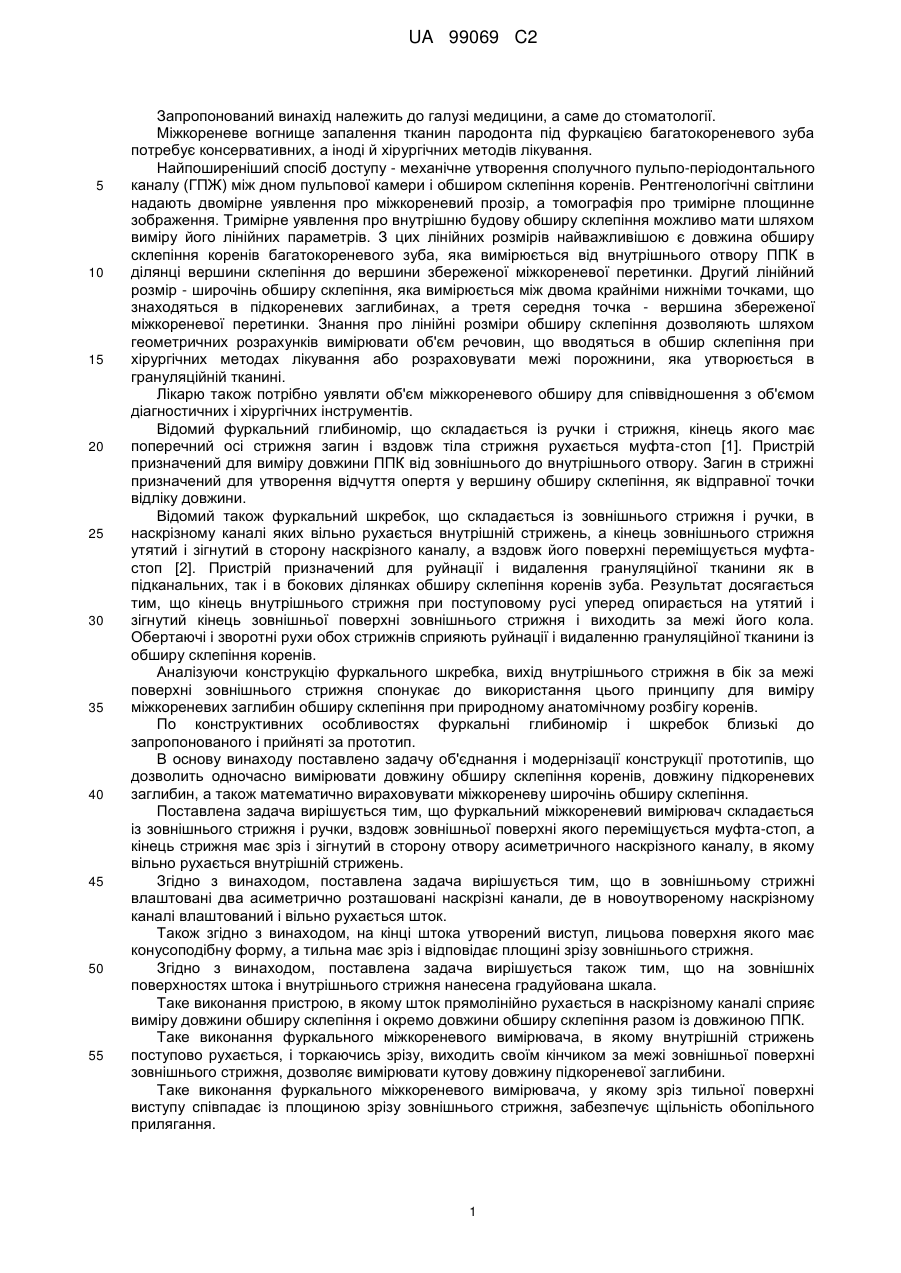

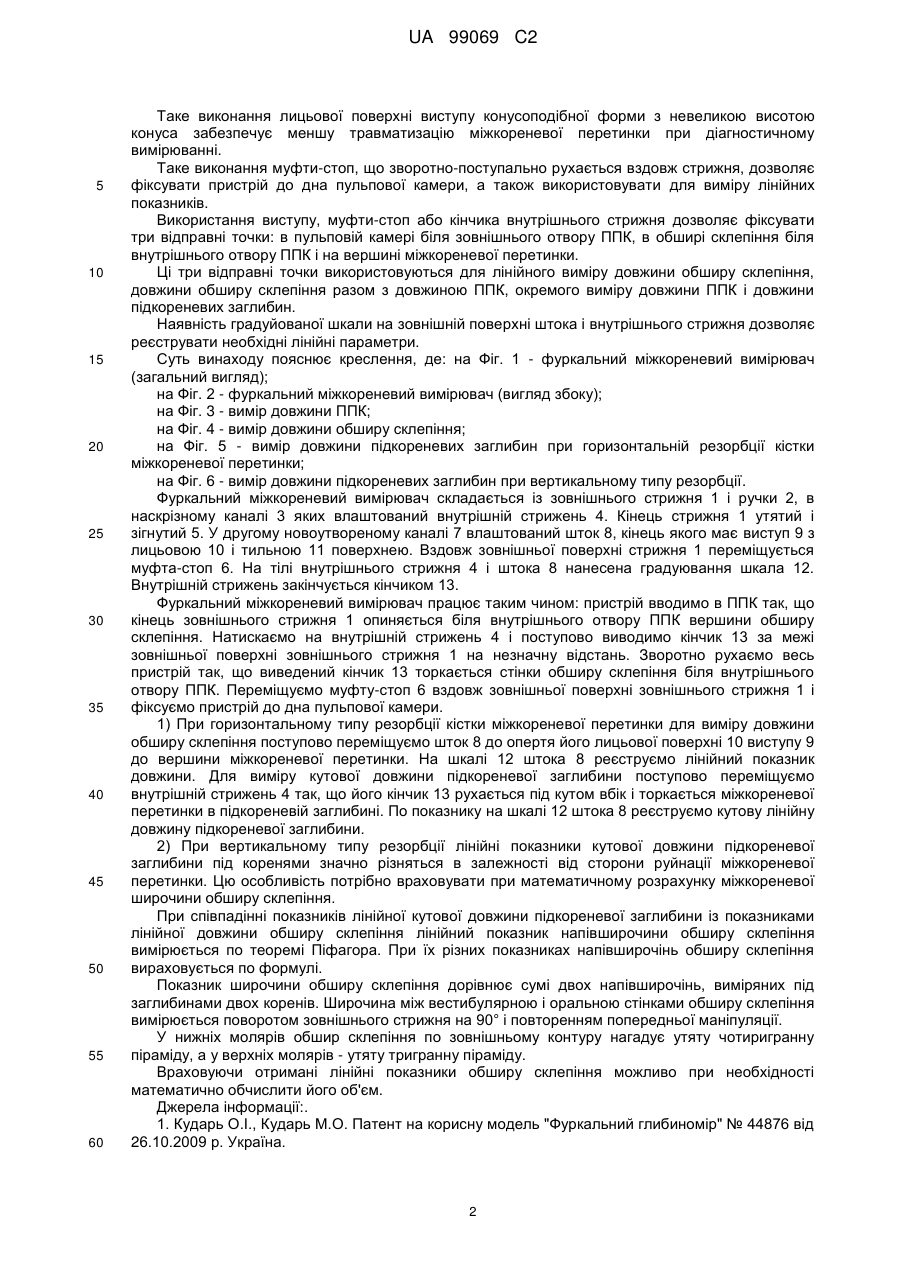

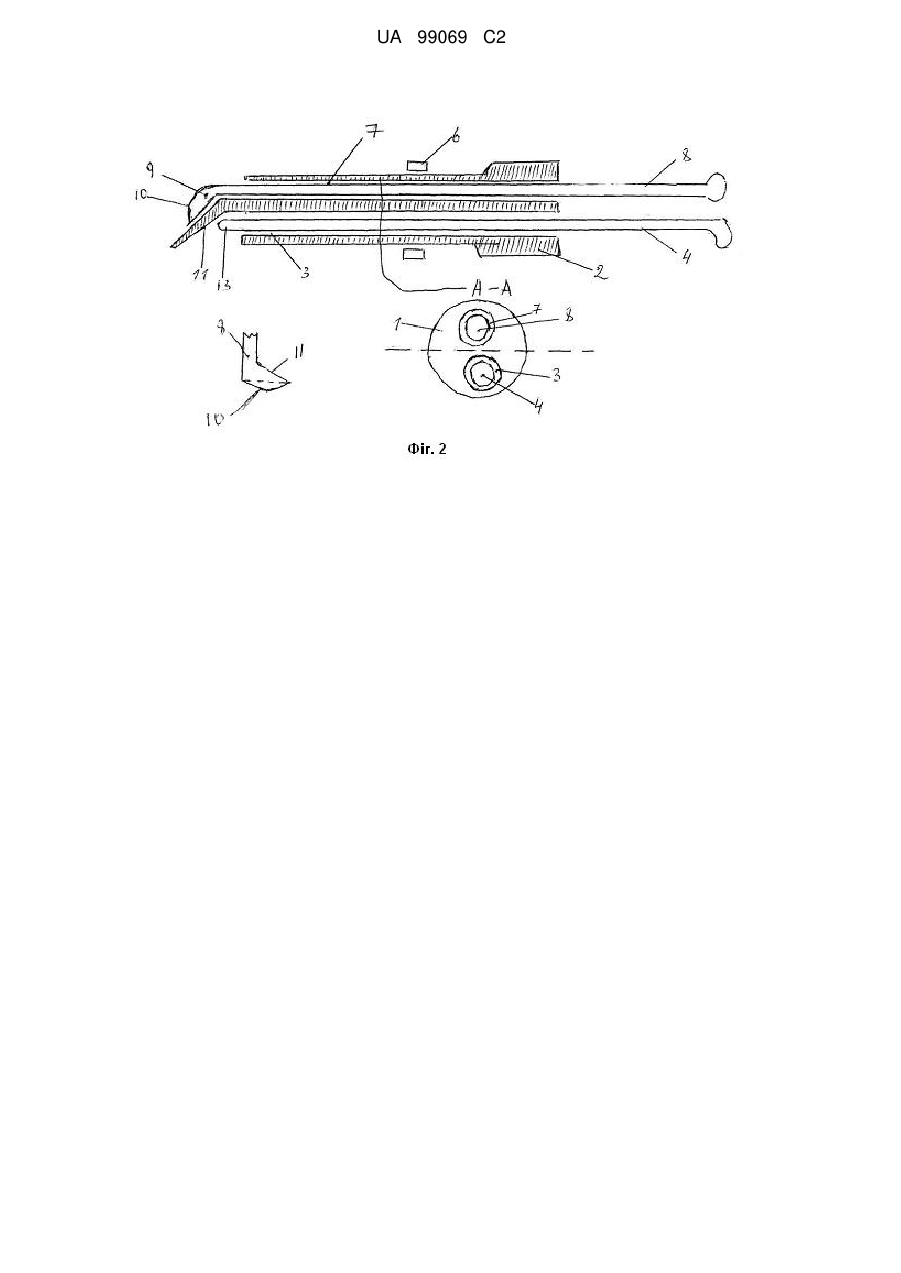

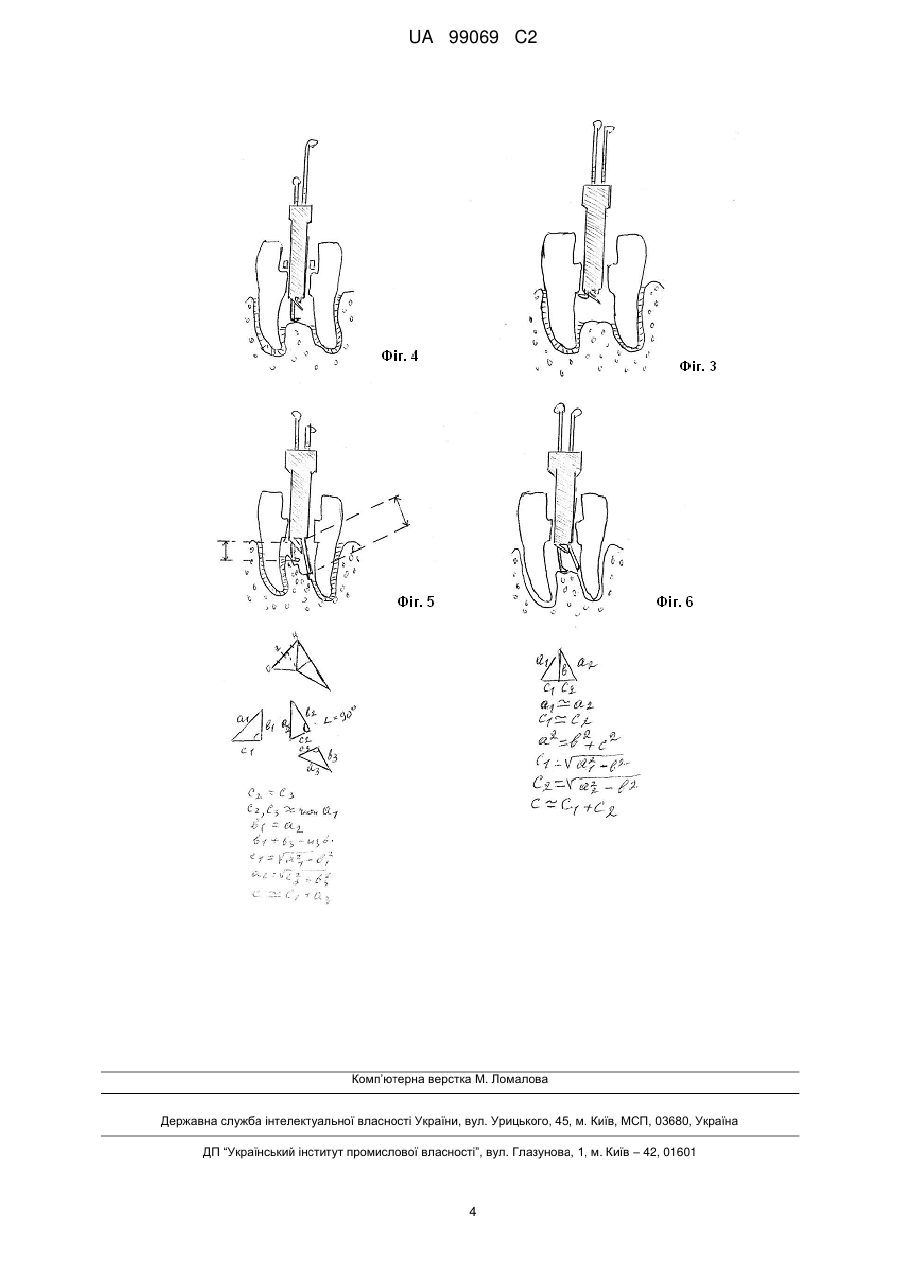

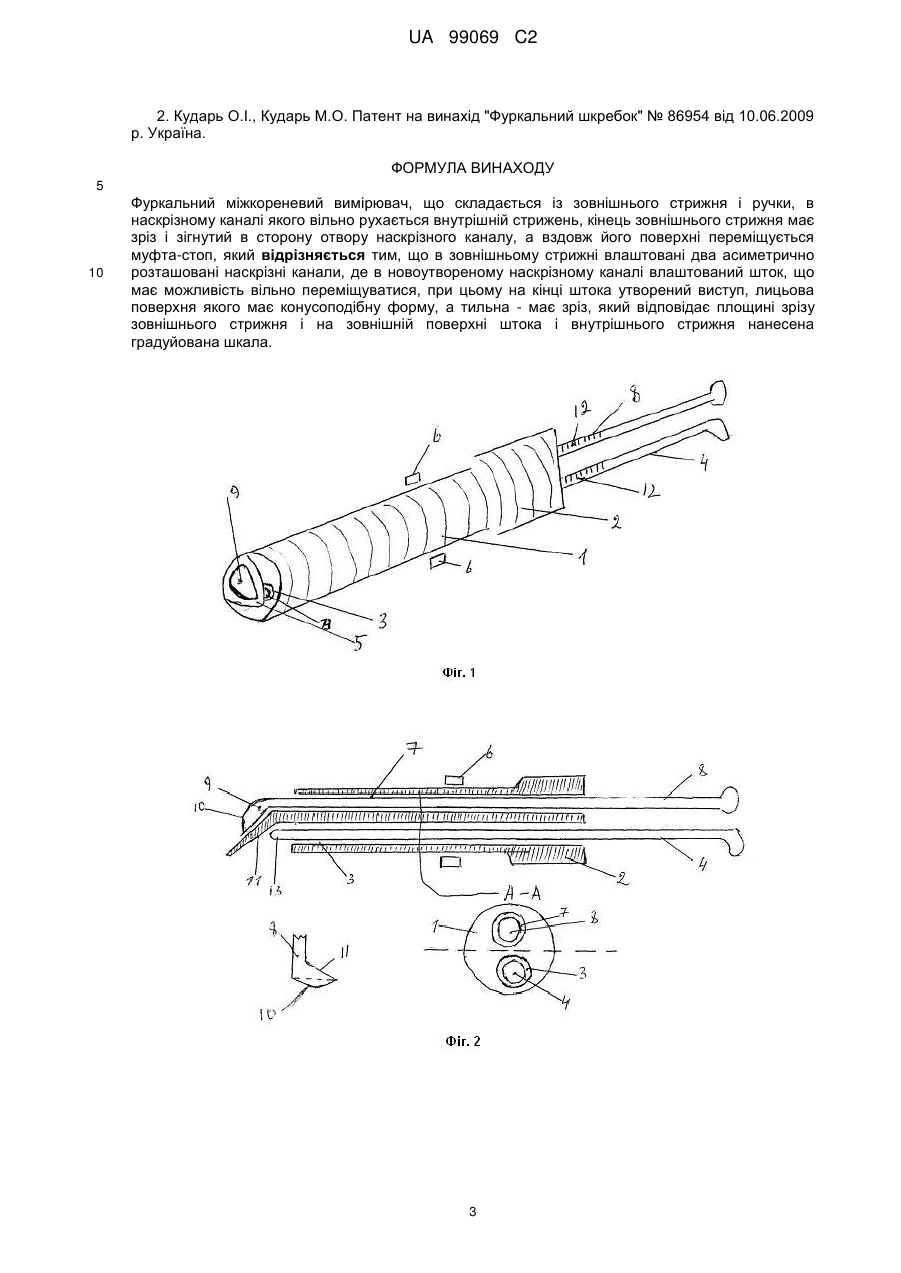

Реферат: Запропонований винахід належить до галузі медицини, а саме до стоматології. Фуркальний міжкореневий вимірювач має в зовнішньому стрижні два асиметрично розташовані наскрізні канали, де в новоутвореному наскрізному каналі влаштований шток, що має можливість вільно переміщуватися, при цьому на кінці штока утворений виступ, лицьова поверхня якого має конусоподібну форму, а тильна має зріз, який відповідає площині зрізу зовнішнього стрижня і на зовнішній поверхні штока і внутрішнього стрижня нанесена градуйована шкала. Забезпечується одночасне вимірювання довжини обширу склепіння і довжини підкореневих заглибин, а також вираховування міжкореневої широчині обширу склепіння. UA 99069 C2 (12) UA 99069 C2 UA 99069 C2 5 10 15 20 25 30 35 40 45 50 55 Запропонований винахід належить до галузі медицини, а саме до стоматології. Міжкореневе вогнище запалення тканин пародонта під фуркацією багатокореневого зуба потребує консервативних, а іноді й хірургічних методів лікування. Найпоширеніший спосіб доступу - механічне утворення сполучного пульпо-періодонтального каналу (ГПЖ) між дном пульпової камери і обширом склепіння коренів. Рентгенологічні світлини надають двомірне уявлення про міжкореневий прозір, а томографія про тримірне площинне зображення. Тримірне уявлення про внутрішню будову обширу склепіння можливо мати шляхом виміру його лінійних параметрів. З цих лінійних розмірів найважливішою є довжина обширу склепіння коренів багатокореневого зуба, яка вимірюється від внутрішнього отвору ППК в ділянці вершини склепіння до вершини збереженої міжкореневої перетинки. Другий лінійний розмір - широчінь обширу склепіння, яка вимірюється між двома крайніми нижніми точками, що знаходяться в підкореневих заглибинах, а третя середня точка - вершина збереженої міжкореневої перетинки. Знання про лінійні розміри обширу склепіння дозволяють шляхом геометричних розрахунків вимірювати об'єм речовин, що вводяться в обшир склепіння при хірургічних методах лікування або розраховувати межі порожнини, яка утворюється в грануляційній тканині. Лікарю також потрібно уявляти об'єм міжкореневого обширу для співвідношення з об'ємом діагностичних і хірургічних інструментів. Відомий фуркальний глибиномір, що складається із ручки і стрижня, кінець якого має поперечний осі стрижня загин і вздовж тіла стрижня рухається муфта-стоп [1]. Пристрій призначений для виміру довжини ППК від зовнішнього до внутрішнього отвору. Загин в стрижні призначений для утворення відчуття опертя у вершину обширу склепіння, як відправної точки відліку довжини. Відомий також фуркальний шкребок, що складається із зовнішнього стрижня і ручки, в наскрізному каналі яких вільно рухається внутрішній стрижень, а кінець зовнішнього стрижня утятий і зігнутий в сторону наскрізного каналу, а вздовж його поверхні переміщується муфтастоп [2]. Пристрій призначений для руйнації і видалення грануляційної тканини як в підканальних, так і в бокових ділянках обширу склепіння коренів зуба. Результат досягається тим, що кінець внутрішнього стрижня при поступовому русі уперед опирається на утятий і зігнутий кінець зовнішньої поверхні зовнішнього стрижня і виходить за межі його кола. Обертаючі і зворотні рухи обох стрижнів сприяють руйнації і видаленню грануляційної тканини із обширу склепіння коренів. Аналізуючи конструкцію фуркального шкребка, вихід внутрішнього стрижня в бік за межі поверхні зовнішнього стрижня спонукає до використання цього принципу для виміру міжкореневих заглибин обширу склепіння при природному анатомічному розбігу коренів. По конструктивних особливостях фуркальні глибиномір і шкребок близькі до запропонованого і прийняті за прототип. В основу винаходу поставлено задачу об'єднання і модернізації конструкції прототипів, що дозволить одночасно вимірювати довжину обширу склепіння коренів, довжину підкореневих заглибин, а також математично вираховувати міжкореневу широчінь обширу склепіння. Поставлена задача вирішується тим, що фуркальний міжкореневий вимірювач складається із зовнішнього стрижня і ручки, вздовж зовнішньої поверхні якого переміщується муфта-стоп, а кінець стрижня має зріз і зігнутий в сторону отвору асиметричного наскрізного каналу, в якому вільно рухається внутрішній стрижень. Згідно з винаходом, поставлена задача вирішується тим, що в зовнішньому стрижні влаштовані два асиметрично розташовані наскрізні канали, де в новоутвореному наскрізному каналі влаштований і вільно рухається шток. Також згідно з винаходом, на кінці штока утворений виступ, лицьова поверхня якого має конусоподібну форму, а тильна має зріз і відповідає площині зрізу зовнішнього стрижня. Згідно з винаходом, поставлена задача вирішується також тим, що на зовнішніх поверхностях штока і внутрішнього стрижня нанесена градуйована шкала. Таке виконання пристрою, в якому шток прямолінійно рухається в наскрізному каналі сприяє виміру довжини обширу склепіння і окремо довжини обширу склепіння разом із довжиною ППК. Таке виконання фуркального міжкореневого вимірювача, в якому внутрішній стрижень поступово рухається, і торкаючись зрізу, виходить своїм кінчиком за межі зовнішньої поверхні зовнішнього стрижня, дозволяє вимірювати кутову довжину підкореневої заглибини. Таке виконання фуркального міжкореневого вимірювача, у якому зріз тильної поверхні виступу співпадає із площиною зрізу зовнішнього стрижня, забезпечує щільність обопільного прилягання. 1 UA 99069 C2 5 10 15 20 25 30 35 40 45 50 55 60 Таке виконання лицьової поверхні виступу конусоподібної форми з невеликою висотою конуса забезпечує меншу травматизацію міжкореневої перетинки при діагностичному вимірюванні. Таке виконання муфти-стоп, що зворотно-поступально рухається вздовж стрижня, дозволяє фіксувати пристрій до дна пульпової камери, а також використовувати для виміру лінійних показників. Використання виступу, муфти-стоп або кінчика внутрішнього стрижня дозволяє фіксувати три відправні точки: в пульповій камері біля зовнішнього отвору ППК, в обширі склепіння біля внутрішнього отвору ППК і на вершині міжкореневої перетинки. Ці три відправні точки використовуються для лінійного виміру довжини обширу склепіння, довжини обширу склепіння разом з довжиною ППК, окремого виміру довжини ППК і довжини підкореневих заглибин. Наявність градуйованої шкали на зовнішній поверхні штока і внутрішнього стрижня дозволяє реєструвати необхідні лінійні параметри. Суть винаходу пояснює креслення, де: на Фіг. 1 - фуркальний міжкореневий вимірювач (загальний вигляд); на Фіг. 2 - фуркальний міжкореневий вимірювач (вигляд збоку); на Фіг. 3 - вимір довжини ППК; на Фіг. 4 - вимір довжини обширу склепіння; на Фіг. 5 - вимір довжини підкореневих заглибин при горизонтальній резорбції кістки міжкореневої перетинки; на Фіг. 6 - вимір довжини підкореневих заглибин при вертикальному типу резорбції. Фуркальний міжкореневий вимірювач складається із зовнішнього стрижня 1 і ручки 2, в наскрізному каналі 3 яких влаштований внутрішній стрижень 4. Кінець стрижня 1 утятий і зігнутий 5. У другому новоутвореному каналі 7 влаштований шток 8, кінець якого має виступ 9 з лицьовою 10 і тильною 11 поверхнею. Вздовж зовнішньої поверхні стрижня 1 переміщується муфта-стоп 6. На тілі внутрішнього стрижня 4 і штока 8 нанесена градуювання шкала 12. Внутрішній стрижень закінчується кінчиком 13. Фуркальний міжкореневий вимірювач працює таким чином: пристрій вводимо в ППК так, що кінець зовнішнього стрижня 1 опиняється біля внутрішнього отвору ППК вершини обширу склепіння. Натискаємо на внутрішній стрижень 4 і поступово виводимо кінчик 13 за межі зовнішньої поверхні зовнішнього стрижня 1 на незначну відстань. Зворотно рухаємо весь пристрій так, що виведений кінчик 13 торкається стінки обширу склепіння біля внутрішнього отвору ППК. Переміщуємо муфту-стоп 6 вздовж зовнішньої поверхні зовнішнього стрижня 1 і фіксуємо пристрій до дна пульпової камери. 1) При горизонтальному типу резорбції кістки міжкореневої перетинки для виміру довжини обширу склепіння поступово переміщуємо шток 8 до опертя його лицьової поверхні 10 виступу 9 до вершини міжкореневої перетинки. На шкалі 12 штока 8 реєструємо лінійний показник довжини. Для виміру кутової довжини підкореневої заглибини поступово переміщуємо внутрішній стрижень 4 так, що його кінчик 13 рухається під кутом вбік і торкається міжкореневої перетинки в підкореневій заглибині. По показнику на шкалі 12 штока 8 реєструємо кутову лінійну довжину підкореневої заглибини. 2) При вертикальному типу резорбції лінійні показники кутової довжини підкореневої заглибини під коренями значно різняться в залежності від сторони руйнації міжкореневої перетинки. Цю особливість потрібно враховувати при математичному розрахунку міжкореневої широчини обширу склепіння. При співпадінні показників лінійної кутової довжини підкореневої заглибини із показниками лінійної довжини обширу склепіння лінійний показник напівширочини обширу склепіння вимірюється по теоремі Піфагора. При їх різних показниках напівширочінь обширу склепіння вираховується по формулі. Показник широчини обширу склепіння дорівнює сумі двох напівширочінь, виміряних під заглибинами двох коренів. Широчина між вестибулярною і оральною стінками обширу склепіння вимірюється поворотом зовнішнього стрижня на 90° і повторенням попередньої маніпуляції. У нижніх молярів обшир склепіння по зовнішньому контуру нагадує утяту чотиригранну піраміду, а у верхніх молярів - утяту тригранну піраміду. Враховуючи отримані лінійні показники обширу склепіння можливо при необхідності математично обчислити його об'єм. Джерела інформації:. 1. Кударь О.І., Кударь М.О. Патент на корисну модель "Фуркальний глибиномір" № 44876 від 26.10.2009 р. Україна. 2 UA 99069 C2 2. Кударь О.І., Кударь М.О. Патент на винахід "Фуркальний шкребок" № 86954 від 10.06.2009 р. Україна. ФОРМУЛА ВИНАХОДУ 5 10 Фуркальний міжкореневий вимірювач, що складається із зовнішнього стрижня і ручки, в наcкрізному каналі якого вільно рухається внутрішній стрижень, кінець зовнішнього стрижня має зріз і зігнутий в сторону отвору наcкрізного каналу, а вздовж його поверхні переміщується муфта-стоп, який відрізняється тим, що в зовнішньому стрижні влаштовані два асиметрично розташовані наcкрізні канали, де в новоутвореному наcкрізному каналі влаштований шток, що має можливість вільно переміщуватися, при цьому на кінці штока утворений виступ, лицьова поверхня якого має конусоподібну форму, а тильна - має зріз, який відповідає площині зрізу зовнішнього стрижня і на зовнішній поверхні штока і внутрішнього стрижня нанесена градуйована шкала. 3 UA 99069 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
