Запобіжна муфта

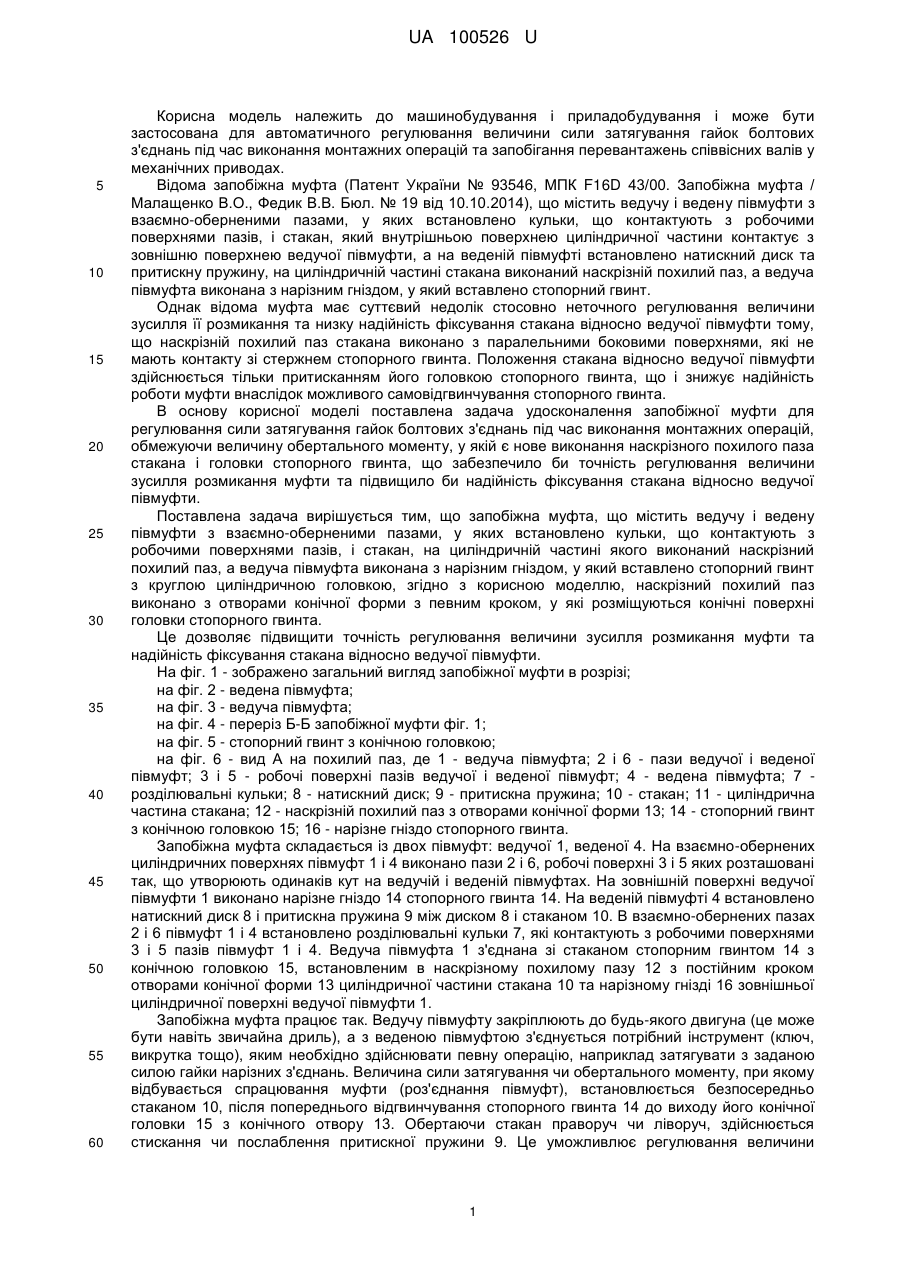

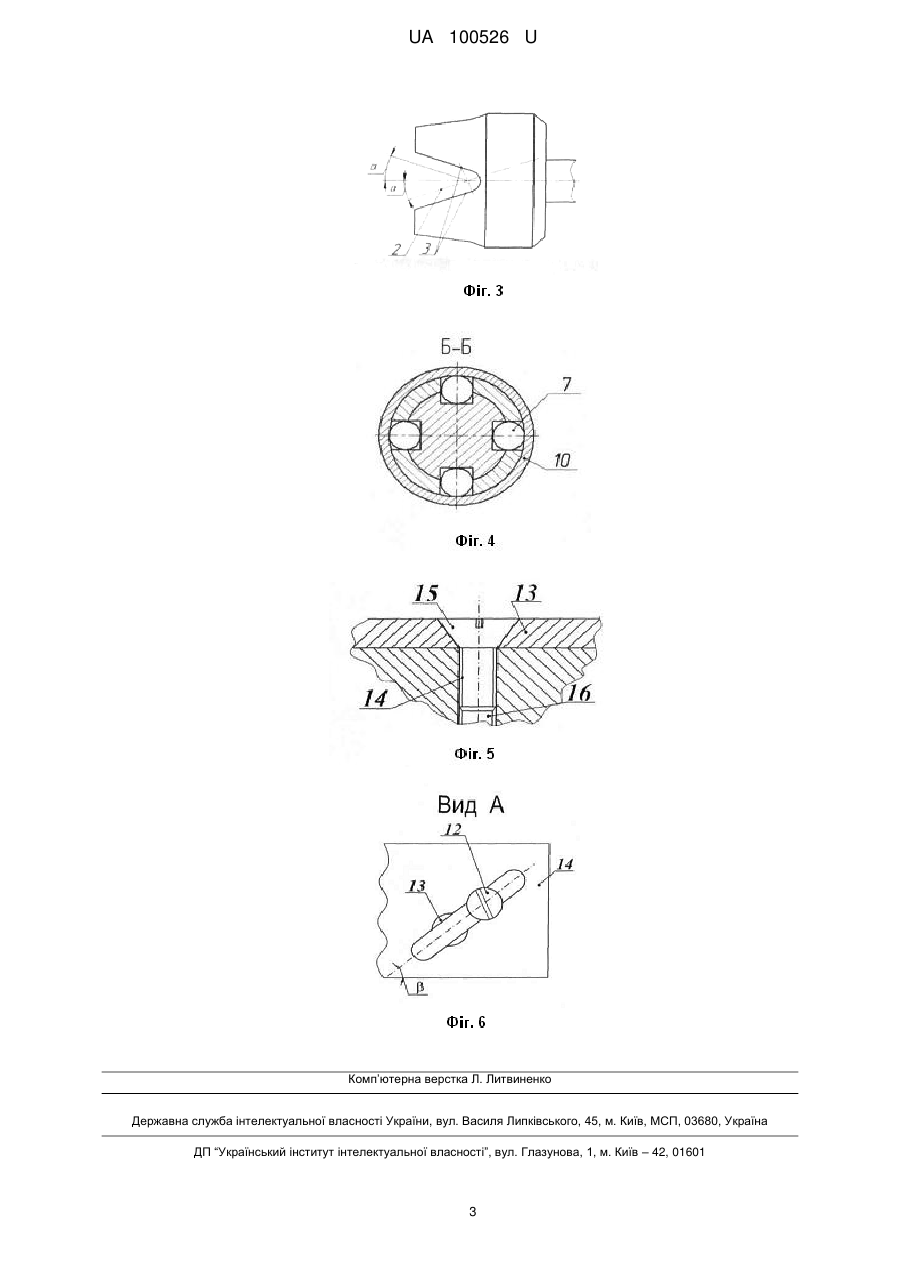

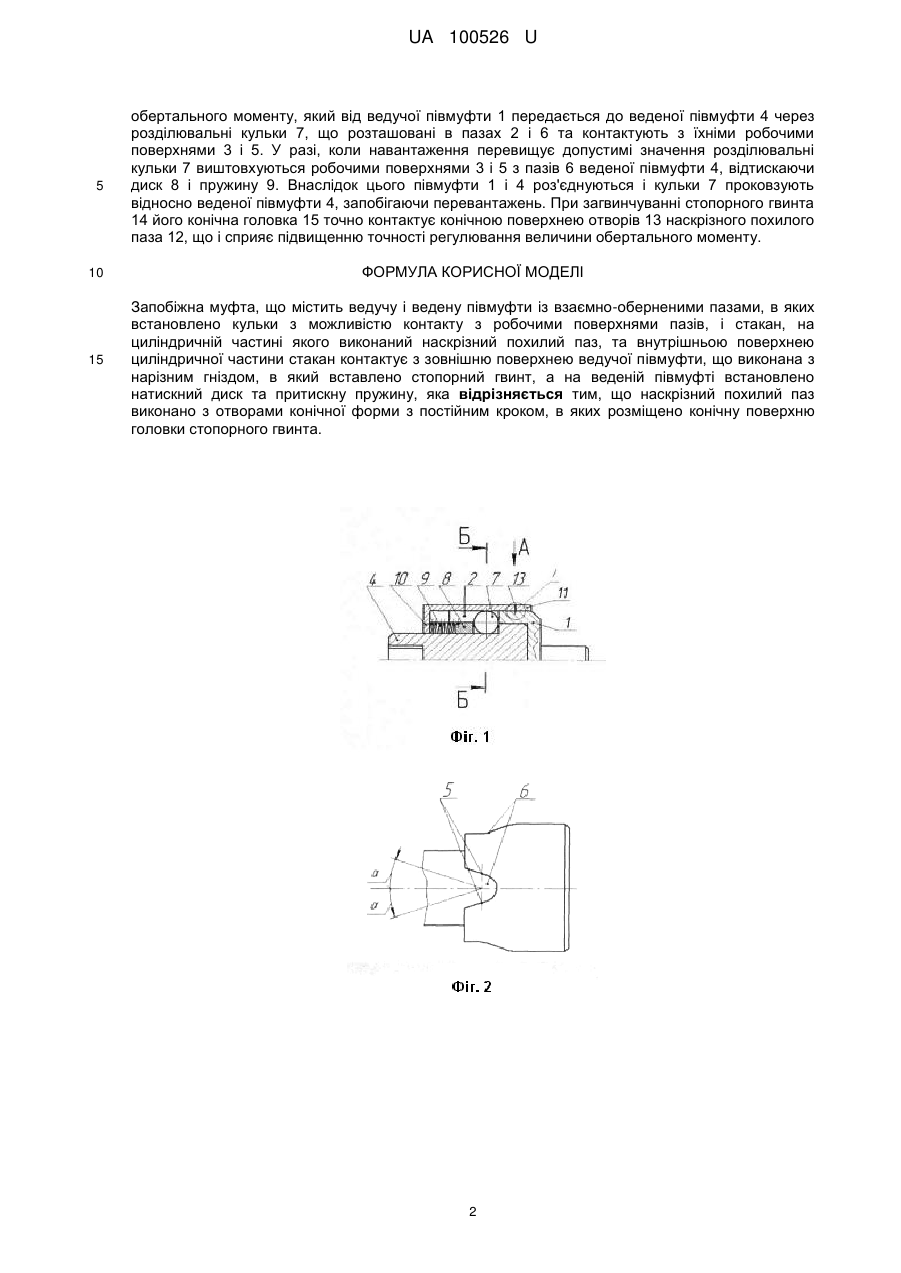

Реферат: Запобіжна муфта містить ведучу і ведену півмуфти із взаємно-оберненими пазами, в яких встановлено кульки з можливістю контакту з робочими поверхнями пазів, і стакан, на циліндричній частині якого виконаний наскрізний похилий паз, та внутрішньою поверхнею циліндричної частини стакан контактує з зовнішню поверхнею ведучої півмуфти, що виконана з нарізним гніздом, в який вставлено стопорний гвинт. На веденій півмуфті встановлено натискний диск та притискну пружину. Наскрізний похилий паз виконано з отворами конічної форми з постійним кроком, в яких розміщено конічну поверхню головки стопорного гвинта. UA 100526 U (54) ЗАПОБІЖНА МУФТА UA 100526 U UA 100526 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і приладобудування і може бути застосована для автоматичного регулювання величини сили затягування гайок болтових з'єднань під час виконання монтажних операцій та запобігання перевантажень співвісних валів у механічних приводах. Відома запобіжна муфта (Патент України № 93546, МПК F16D 43/00. Запобіжна муфта / Малащенко В.О., Федик В.В. Бюл. № 19 від 10.10.2014), що містить ведучу і ведену півмуфти з взаємно-оберненими пазами, у яких встановлено кульки, що контактують з робочими поверхнями пазів, і стакан, який внутрішньою поверхнею циліндричної частини контактує з зовнішню поверхнею ведучої півмуфти, а на веденій півмуфті встановлено натискний диск та притискну пружину, на циліндричній частині стакана виконаний наскрізній похилий паз, а ведуча півмуфта виконана з нарізним гніздом, у який вставлено стопорний гвинт. Однак відома муфта має суттєвий недолік стосовно неточного регулювання величини зусилля її розмикання та низку надійність фіксування стакана відносно ведучої півмуфти тому, що наскрізній похилий паз стакана виконано з паралельними боковими поверхнями, які не мають контакту зі стержнем стопорного гвинта. Положення стакана відносно ведучої півмуфти здійснюється тільки притисканням його головкою стопорного гвинта, що і знижує надійність роботи муфти внаслідок можливого самовідгвинчування стопорного гвинта. В основу корисної моделі поставлена задача удосконалення запобіжної муфти для регулювання сили затягування гайок болтових з'єднань під час виконання монтажних операцій, обмежуючи величину обертального моменту, у якій є нове виконання наскрізного похилого паза стакана і головки стопорного гвинта, що забезпечило би точність регулювання величини зусилля розмикання муфти та підвищило би надійність фіксування стакана відносно ведучої півмуфти. Поставлена задача вирішується тим, що запобіжна муфта, що містить ведучу і ведену півмуфти з взаємно-оберненими пазами, у яких встановлено кульки, що контактують з робочими поверхнями пазів, і стакан, на циліндричній частині якого виконаний наскрізний похилий паз, а ведуча півмуфта виконана з нарізним гніздом, у який вставлено стопорний гвинт з круглою циліндричною головкою, згідно з корисною моделлю, наскрізний похилий паз виконано з отворами конічної форми з певним кроком, у які розміщуються конічні поверхні головки стопорного гвинта. Це дозволяє підвищити точність регулювання величини зусилля розмикання муфти та надійність фіксування стакана відносно ведучої півмуфти. На фіг. 1 - зображено загальний вигляд запобіжної муфти в розрізі; на фіг. 2 - ведена півмуфта; на фіг. 3 - ведуча півмуфта; на фіг. 4 - переріз Б-Б запобіжної муфти фіг. 1; на фіг. 5 - стопорний гвинт з конічною головкою; на фіг. 6 - вид А на похилий паз, де 1 - ведуча півмуфта; 2 і 6 - пази ведучої і веденої півмуфт; 3 і 5 - робочі поверхні пазів ведучої і веденої півмуфт; 4 - ведена півмуфта; 7 розділювальні кульки; 8 - натискний диск; 9 - притискна пружина; 10 - стакан; 11 - циліндрична частина стакана; 12 - наскрізній похилий паз з отворами конічної форми 13; 14 - стопорний гвинт з конічною головкою 15; 16 - нарізне гніздо стопорного гвинта. Запобіжна муфта складається із двох півмуфт: ведучої 1, веденої 4. На взаємно-обернених циліндричних поверхнях півмуфт 1 і 4 виконано пази 2 і 6, робочі поверхні 3 і 5 яких розташовані так, що утворюють одинаків кут на ведучій і веденій півмуфтах. На зовнішній поверхні ведучої півмуфти 1 виконано нарізне гніздо 14 стопорного гвинта 14. На веденій півмуфті 4 встановлено натискний диск 8 і притискна пружина 9 між диском 8 і стаканом 10. В взаємно-обернених пазах 2 і 6 півмуфт 1 і 4 встановлено розділювальні кульки 7, які контактують з робочими поверхнями 3 і 5 пазів півмуфт 1 і 4. Ведуча півмуфта 1 з'єднана зі стаканом стопорним гвинтом 14 з конічною головкою 15, встановленим в наскрізному похилому пазу 12 з постійним кроком отворами конічної форми 13 циліндричної частини стакана 10 та нарізному гнізді 16 зовнішньої циліндричної поверхні ведучої півмуфти 1. Запобіжна муфта працює так. Ведучу півмуфту закріплюють до будь-якого двигуна (це може бути навіть звичайна дриль), а з веденою півмуфтою з'єднується потрібний інструмент (ключ, викрутка тощо), яким необхідно здійснювати певну операцію, наприклад затягувати з заданою силою гайки нарізних з'єднань. Величина сили затягування чи обертального моменту, при якому відбувається спрацювання муфти (роз'єднання півмуфт), встановлюється безпосередньо стаканом 10, після попереднього відгвинчування стопорного гвинта 14 до виходу його конічної головки 15 з конічного отвору 13. Обертаючи стакан праворуч чи ліворуч, здійснюється стискання чи послаблення притискної пружини 9. Це уможливлює регулювання величини 1 UA 100526 U 5 10 15 обертального моменту, який від ведучої півмуфти 1 передається до веденої півмуфти 4 через розділювальні кульки 7, що розташовані в пазах 2 і 6 та контактують з їхніми робочими поверхнями 3 і 5. У разі, коли навантаження перевищує допустимі значення розділювальні кульки 7 виштовхуються робочими поверхнями 3 і 5 з пазів 6 веденої півмуфти 4, відтискаючи диск 8 і пружину 9. Внаслідок цього півмуфти 1 і 4 роз'єднуються і кульки 7 проковзують відносно веденої півмуфти 4, запобігаючи перевантажень. При загвинчуванні стопорного гвинта 14 його конічна головка 15 точно контактує конічною поверхнею отворів 13 наскрізного похилого паза 12, що і сприяє підвищенню точності регулювання величини обертального моменту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Запобіжна муфта, що містить ведучу і ведену півмуфти із взаємно-оберненими пазами, в яких встановлено кульки з можливістю контакту з робочими поверхнями пазів, і стакан, на циліндричній частині якого виконаний наскрізний похилий паз, та внутрішньою поверхнею циліндричної частини стакан контактує з зовнішню поверхнею ведучої півмуфти, що виконана з нарізним гніздом, в який вставлено стопорний гвинт, а на веденій півмуфті встановлено натискний диск та притискну пружину, яка відрізняється тим, що наскрізний похилий паз виконано з отворами конічної форми з постійним кроком, в яких розміщено конічну поверхню головки стопорного гвинта. 2 UA 100526 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
