Спосіб зміни дорна з дорновим кільцем для пілігримової прокатки труб

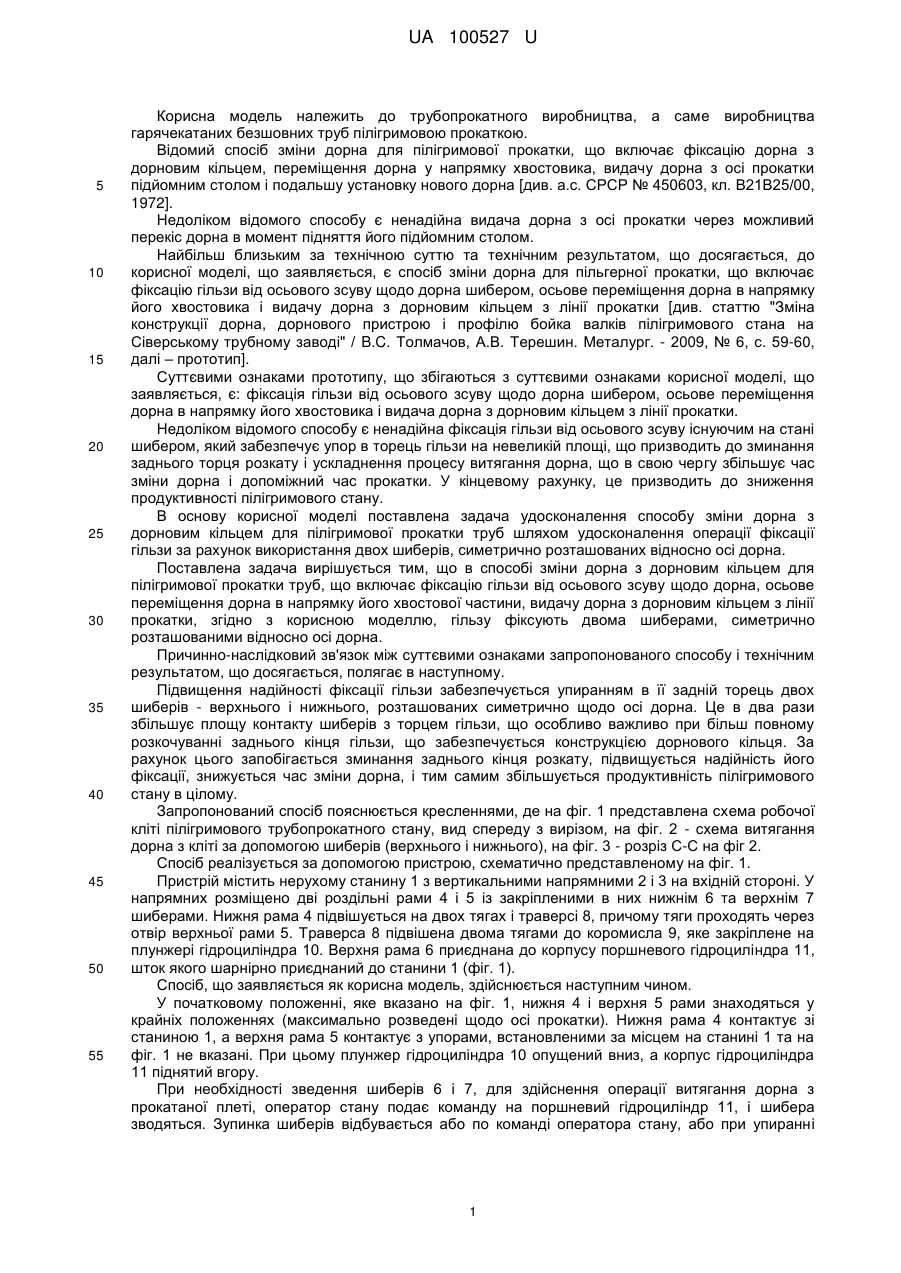

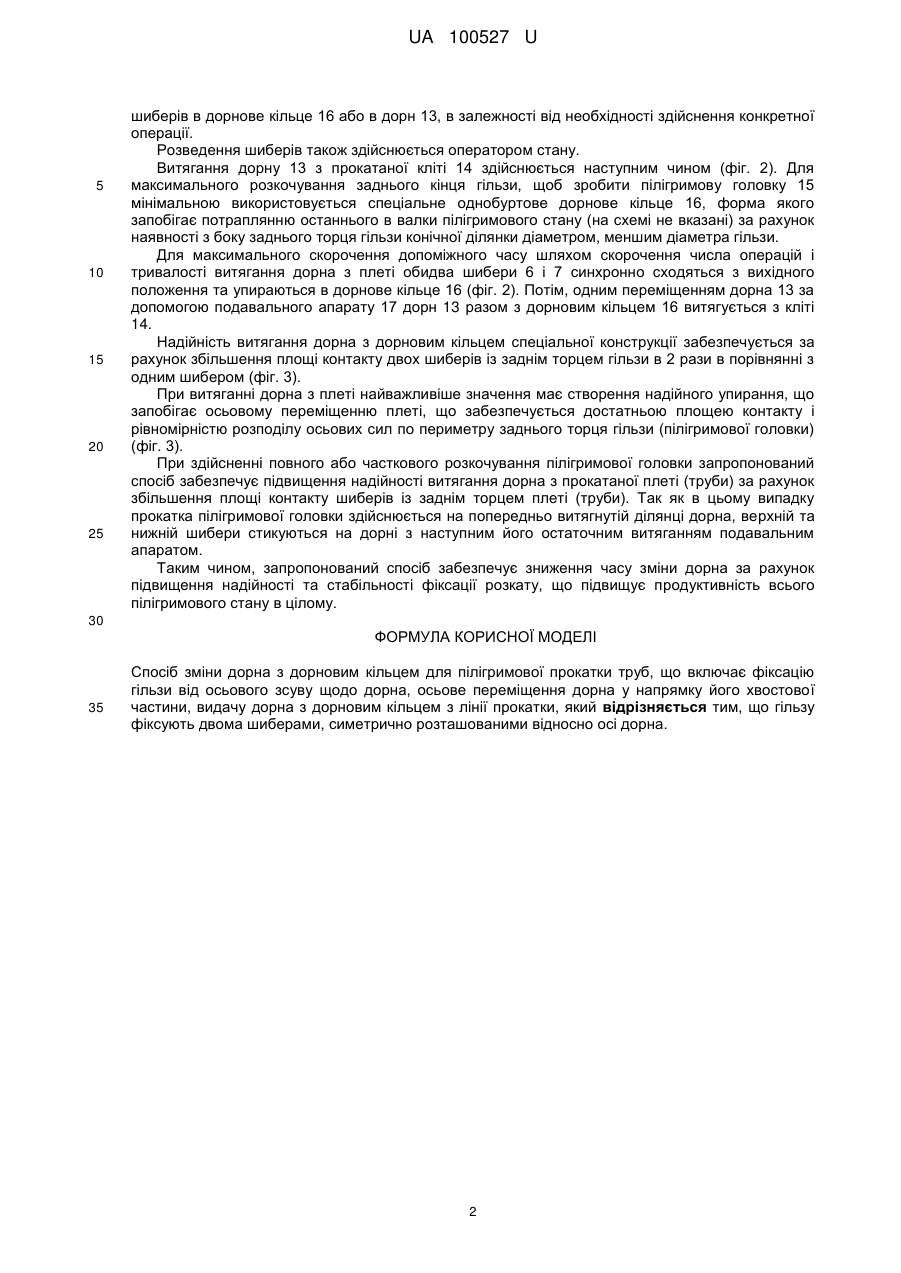

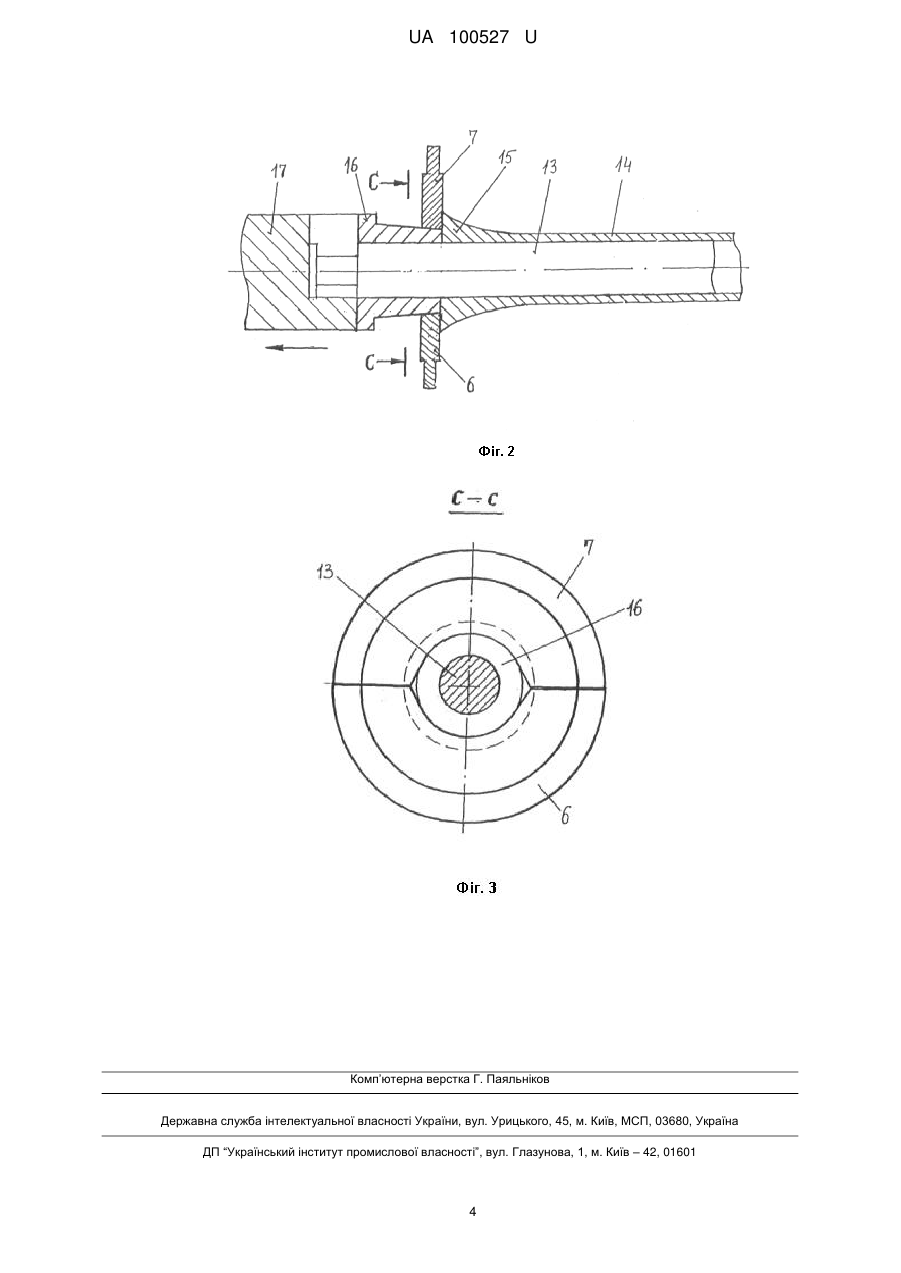

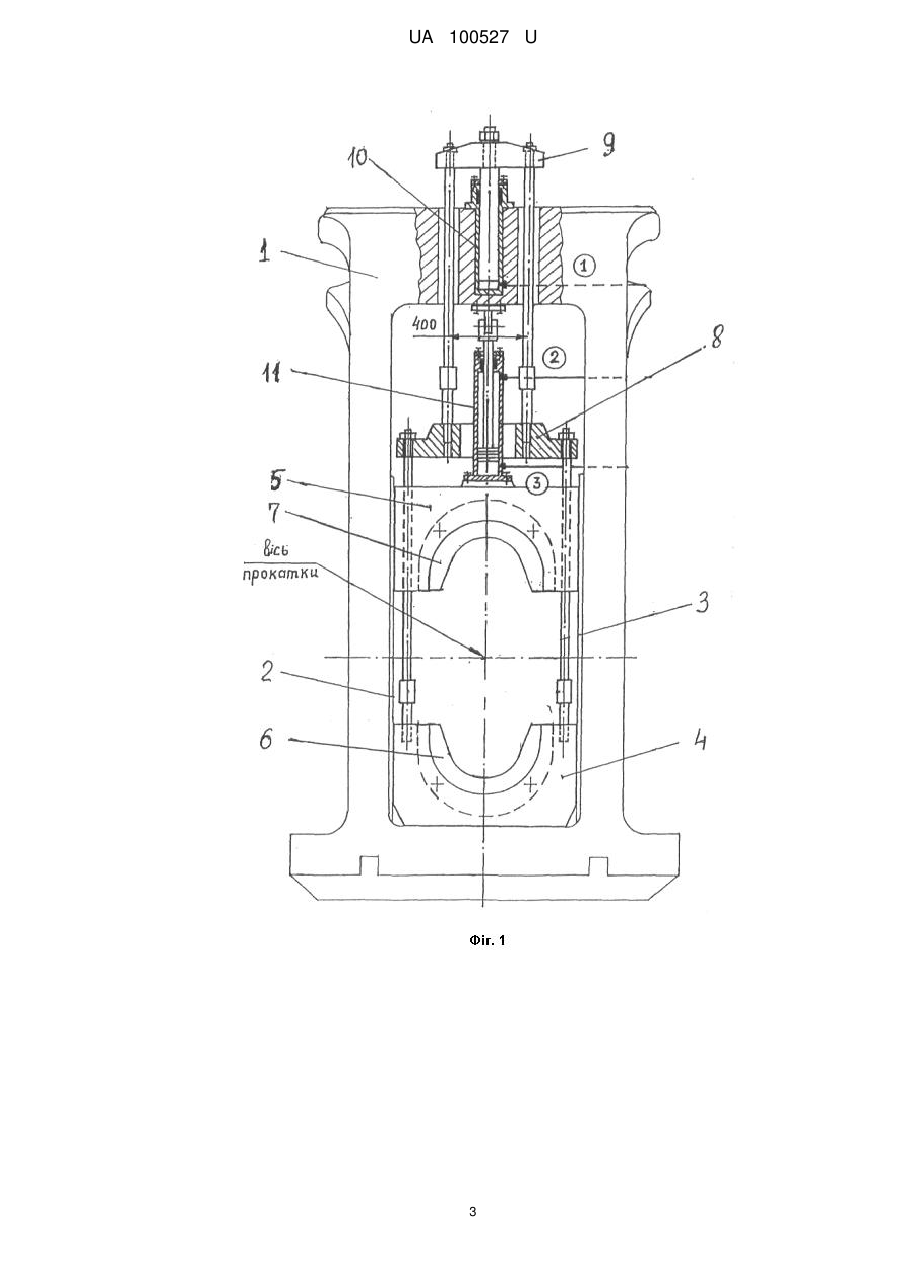

Реферат: Спосіб зміни дорна з дорновим кільцем для пілігримової прокатки труб включає фіксацію гільзи від осьового зсуву щодо дорна, осьове переміщення дорна у напрямку його хвостової частини, видачу дорна з дорновим кільцем з лінії прокатки. Гільзу фіксують двома шиберами, симетрично розташованими відносно осі дорна. UA 100527 U (12) UA 100527 U UA 100527 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до трубопрокатного виробництва, а саме виробництва гарячекатаних безшовних труб пілігримовою прокаткою. Відомий спосіб зміни дорна для пілігримової прокатки, що включає фіксацію дорна з дорновим кільцем, переміщення дорна у напрямку хвостовика, видачу дорна з осі прокатки підйомним столом і подальшу установку нового дорна [див. а.с. СРСР № 450603, кл. В21В25/00, 1972]. Недоліком відомого способу є ненадійна видача дорна з осі прокатки через можливий перекіс дорна в момент підняття його підйомним столом. Найбільш близьким за технічною суттю та технічним результатом, що досягається, до корисної моделі, що заявляється, є спосіб зміни дорна для пільгерної прокатки, що включає фіксацію гільзи від осьового зсуву щодо дорна шибером, осьове переміщення дорна в напрямку його хвостовика і видачу дорна з дорновим кільцем з лінії прокатки [див. статтю "Зміна конструкції дорна, дорнового пристрою і профілю бойка валків пілігримового стана на Сіверському трубному заводі" / B.C. Толмачов, А.В. Терешин. Металург. - 2009, № 6, с. 59-60, далі – прототип]. Суттєвими ознаками прототипу, що збігаються з суттєвими ознаками корисної моделі, що заявляється, є: фіксація гільзи від осьового зсуву щодо дорна шибером, осьове переміщення дорна в напрямку його хвостовика і видача дорна з дорновим кільцем з лінії прокатки. Недоліком відомого способу є ненадійна фіксація гільзи від осьового зсуву існуючим на стані шибером, який забезпечує упор в торець гільзи на невеликій площі, що призводить до зминання заднього торця розкату і ускладнення процесу витягання дорна, що в свою чергу збільшує час зміни дорна і допоміжний час прокатки. У кінцевому рахунку, це призводить до зниження продуктивності пілігримового стану. В основу корисної моделі поставлена задача удосконалення способу зміни дорна з дорновим кільцем для пілігримової прокатки труб шляхом удосконалення операції фіксації гільзи за рахунок використання двох шиберів, симетрично розташованих відносно осі дорна. Поставлена задача вирішується тим, що в способі зміни дорна з дорновим кільцем для пілігримової прокатки труб, що включає фіксацію гільзи від осьового зсуву щодо дорна, осьове переміщення дорна в напрямку його хвостової частини, видачу дорна з дорновим кільцем з лінії прокатки, згідно з корисною моделлю, гільзу фіксують двома шиберами, симетрично розташованими відносно осі дорна. Причинно-наслідковий зв'язок між суттєвими ознаками запропонованого способу і технічним результатом, що досягається, полягає в наступному. Підвищення надійності фіксації гільзи забезпечується упиранням в її задній торець двох шиберів - верхнього і нижнього, розташованих симетрично щодо осі дорна. Це в два рази збільшує площу контакту шиберів з торцем гільзи, що особливо важливо при більш повному розкочуванні заднього кінця гільзи, що забезпечується конструкцією дорнового кільця. За рахунок цього запобігається зминання заднього кінця розкату, підвищується надійність його фіксації, знижується час зміни дорна, і тим самим збільшується продуктивність пілігримового стану в цілому. Запропонований спосіб пояснюється кресленнями, де на фіг. 1 представлена схема робочої кліті пілігримового трубопрокатного стану, вид спереду з вирізом, на фіг. 2 - схема витягання дорна з кліті за допомогою шиберів (верхнього і нижнього), на фіг. 3 - розріз С-С на фіг 2. Спосіб реалізується за допомогою пристрою, схематично представленому на фіг. 1. Пристрій містить нерухому станину 1 з вертикальними напрямними 2 і 3 на вхідній стороні. У напрямних розміщено дві роздільні рами 4 і 5 із закріпленими в них нижнім 6 та верхнім 7 шиберами. Нижня рама 4 підвішується на двох тягах і траверсі 8, причому тяги проходять через отвір верхньої рами 5. Траверса 8 підвішена двома тягами до коромисла 9, яке закріплене на плунжері гідроциліндра 10. Верхня рама 6 приєднана до корпусу поршневого гідроциліндра 11, шток якого шарнірно приєднаний до станини 1 (фіг. 1). Спосіб, що заявляється як корисна модель, здійснюється наступним чином. У початковому положенні, яке вказано на фіг. 1, нижня 4 і верхня 5 рами знаходяться у крайніх положеннях (максимально розведені щодо осі прокатки). Нижня рама 4 контактує зі станиною 1, а верхня рама 5 контактує з упорами, встановленими за місцем на станині 1 та на фіг. 1 не вказані. При цьому плунжер гідроциліндра 10 опущений вниз, а корпус гідроциліндра 11 піднятий вгору. При необхідності зведення шиберів 6 і 7, для здійснення операції витягання дорна з прокатаної плеті, оператор стану подає команду на поршневий гідроциліндр 11, і шибера зводяться. Зупинка шиберів відбувається або по команді оператора стану, або при упиранні 1 UA 100527 U 5 10 15 20 25 шиберів в дорнове кільце 16 або в дорн 13, в залежності від необхідності здійснення конкретної операції. Розведення шиберів також здійснюється оператором стану. Витягання дорну 13 з прокатаної кліті 14 здійснюється наступним чином (фіг. 2). Для максимального розкочування заднього кінця гільзи, щоб зробити пілігримову головку 15 мінімальною використовується спеціальне однобуртове дорнове кільце 16, форма якого запобігає потраплянню останнього в валки пілігримового стану (на схемі не вказані) за рахунок наявності з боку заднього торця гільзи конічної ділянки діаметром, меншим діаметра гільзи. Для максимального скорочення допоміжного часу шляхом скорочення числа операцій і тривалості витягання дорна з плеті обидва шибери 6 і 7 синхронно сходяться з вихідного положення та упираються в дорнове кільце 16 (фіг. 2). Потім, одним переміщенням дорна 13 за допомогою подавального апарату 17 дорн 13 разом з дорновим кільцем 16 витягується з кліті 14. Надійність витягання дорна з дорновим кільцем спеціальної конструкції забезпечується за рахунок збільшення площі контакту двох шиберів із заднім торцем гільзи в 2 рази в порівнянні з одним шибером (фіг. 3). При витяганні дорна з плеті найважливіше значення має створення надійного упирання, що запобігає осьовому переміщенню плеті, що забезпечується достатньою площею контакту і рівномірністю розподілу осьових сил по периметру заднього торця гільзи (пілігримової головки) (фіг. 3). При здійсненні повного або часткового розкочування пілігримової головки запропонований спосіб забезпечує підвищення надійності витягання дорна з прокатаної плеті (труби) за рахунок збільшення площі контакту шиберів із заднім торцем плеті (труби). Так як в цьому випадку прокатка пілігримової головки здійснюється на попередньо витягнутій ділянці дорна, верхній та нижній шибери стикуються на дорні з наступним його остаточним витяганням подавальним апаратом. Таким чином, запропонований спосіб забезпечує зниження часу зміни дорна за рахунок підвищення надійності та стабільності фіксації розкату, що підвищує продуктивність всього пілігримового стану в цілому. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб зміни дорна з дорновим кільцем для пілігримової прокатки труб, що включає фіксацію гільзи від осьового зсуву щодо дорна, осьове переміщення дорна у напрямку його хвостової частини, видачу дорна з дорновим кільцем з лінії прокатки, який відрізняється тим, що гільзу фіксують двома шиберами, симетрично розташованими відносно осі дорна. 2 UA 100527 U 3 UA 100527 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
