Універсальна машина для сипких матеріалів з поворотним подавально-вирівнювальним механізмом

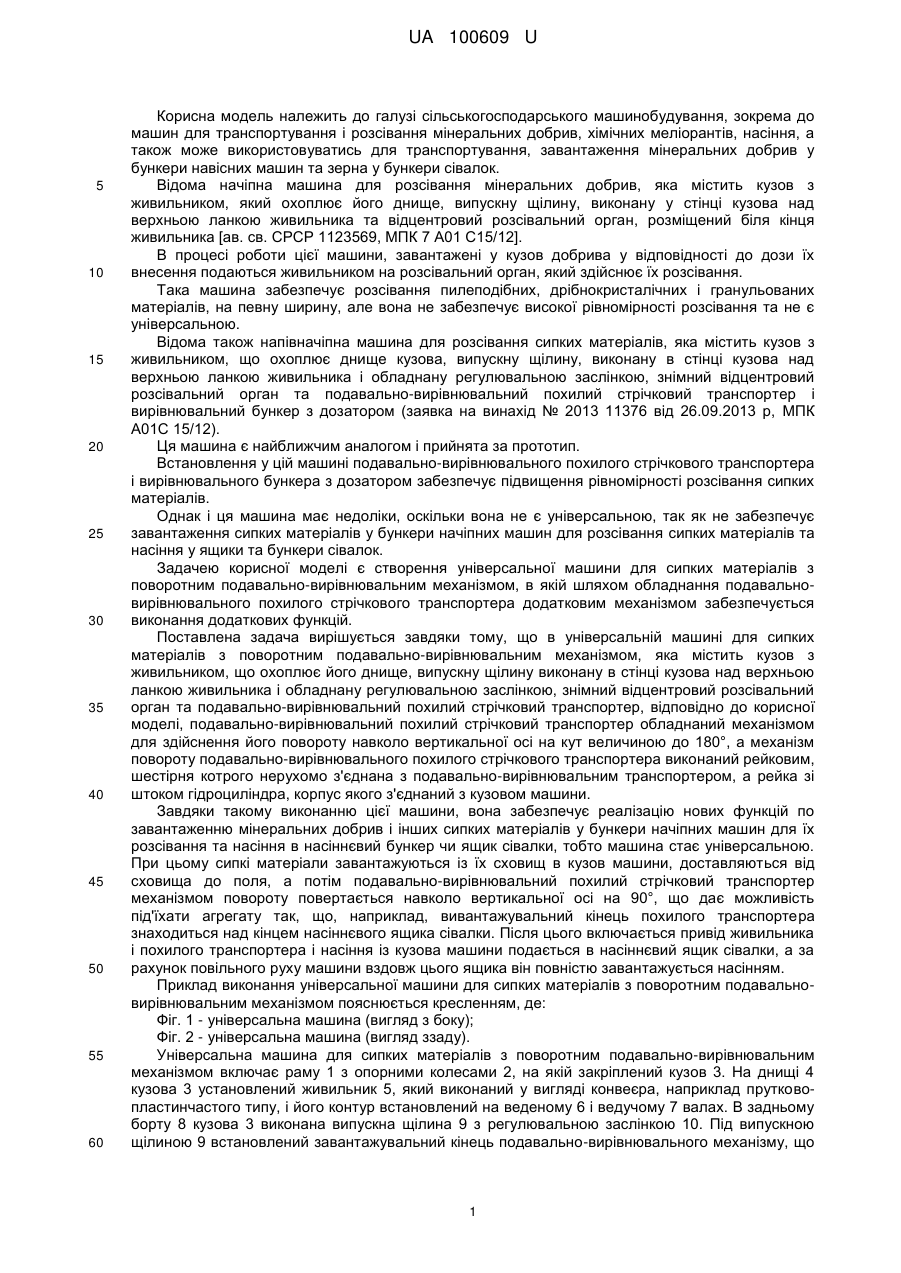

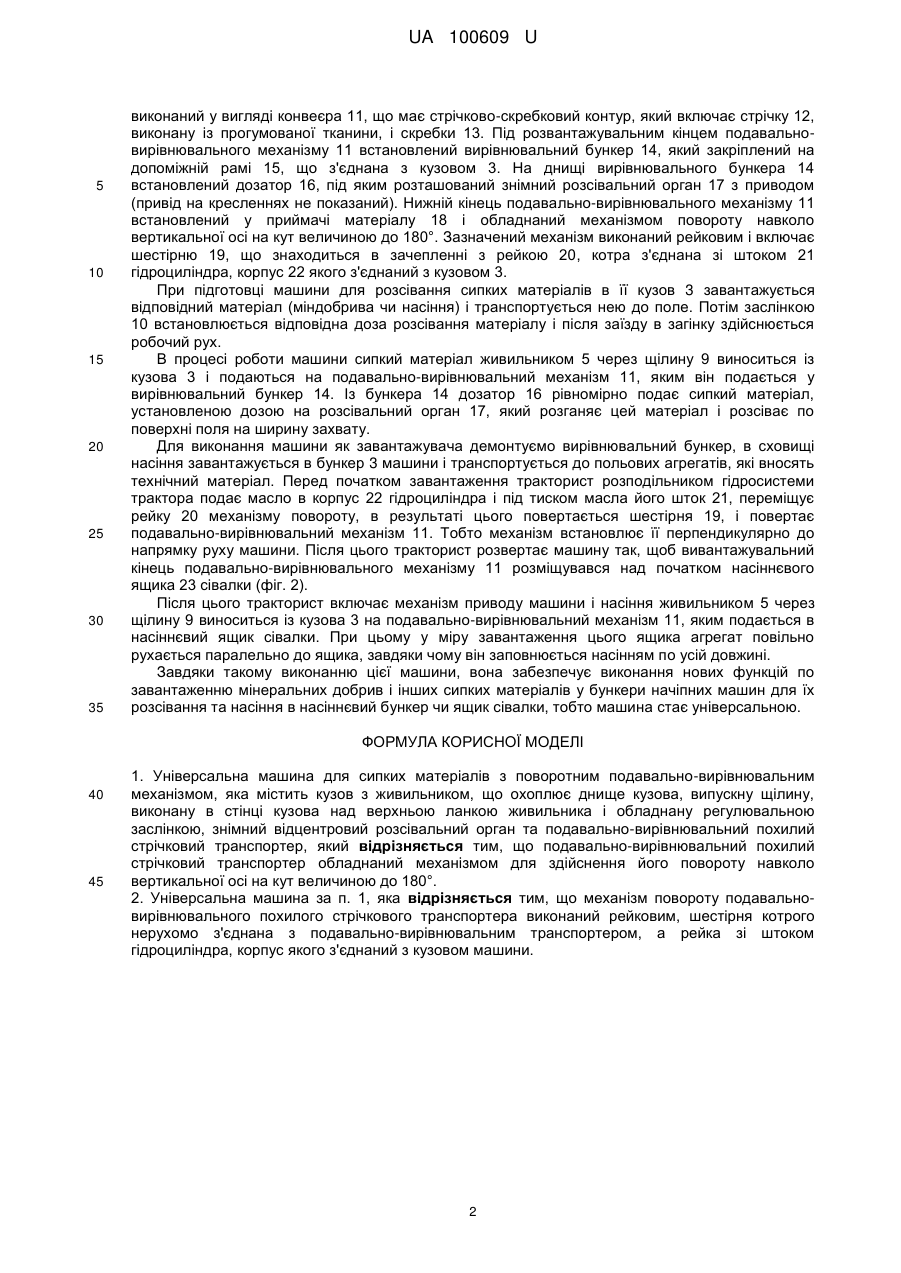

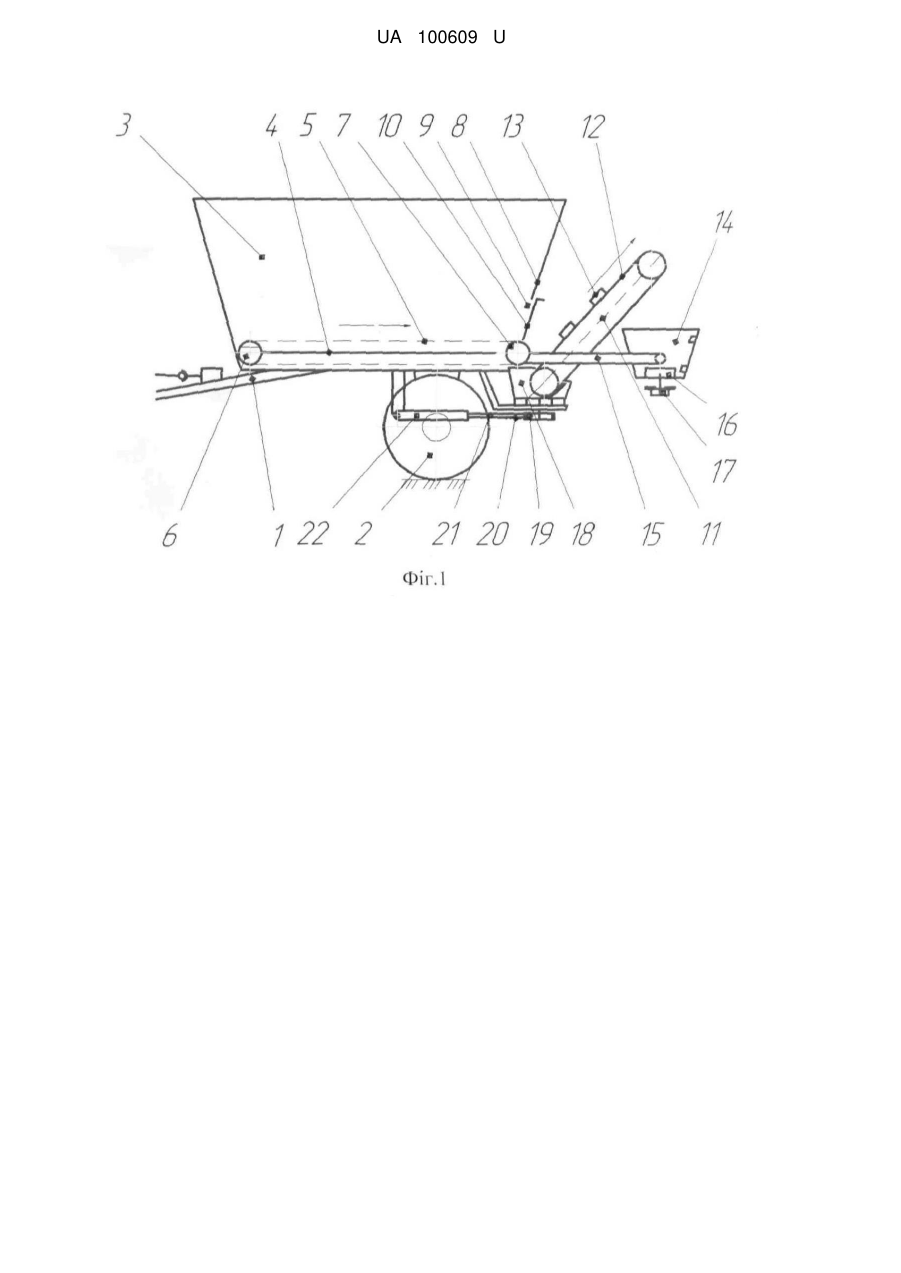

Реферат: Універсальна машина для сипких матеріалів з поворотним подавально-вирівнювальним механізмом містить кузов з живильником, що охоплює днище кузова, випускну щілину виконану в стінці кузова над верхньою ланкою живильника і обладнана регулювальною заслінкою, знімний відцентровий розсівальний орган та подавально-вирівнювальний похилий стрічковий транспортер. Подавально-вирівнювальний похилий стрічковий транспортер обладнаний механізмом для здійснення його повороту навколо вертикальної осі на кут величиною до 180°. UA 100609 U (12) UA 100609 U UA 100609 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин для транспортування і розсівання мінеральних добрив, хімічних меліорантів, насіння, а також може використовуватись для транспортування, завантаження мінеральних добрив у бункери навісних машин та зерна у бункери сівалок. Відома начіпна машина для розсівання мінеральних добрив, яка містить кузов з живильником, який охоплює його днище, випускну щілину, виконану у стінці кузова над верхньою ланкою живильника та відцентровий розсівальний орган, розміщений біля кінця живильника [ав. св. СРСР 1123569, МПК 7 А01 С15/12]. В процесі роботи цієї машини, завантажені у кузов добрива у відповідності до дози їх внесення подаються живильником на розсівальний орган, який здійснює їх розсівання. Така машина забезпечує розсівання пилеподібних, дрібнокристалічних і гранульованих матеріалів, на певну ширину, але вона не забезпечує високої рівномірності розсівання та не є універсальною. Відома також напівначіпна машина для розсівання сипких матеріалів, яка містить кузов з живильником, що охоплює днище кузова, випускну щілину, виконану в стінці кузова над верхньою ланкою живильника і обладнану регулювальною заслінкою, знімний відцентровий розсівальний орган та подавально-вирівнювальний похилий стрічковий транспортер і вирівнювальний бункер з дозатором (заявка на винахід № 2013 11376 від 26.09.2013 р, МПК А01С 15/12). Ця машина є найближчим аналогом і прийнята за прототип. Встановлення у цій машині подавально-вирівнювального похилого стрічкового транспортера і вирівнювального бункера з дозатором забезпечує підвищення рівномірності розсівання сипких матеріалів. Однак і ця машина має недоліки, оскільки вона не є універсальною, так як не забезпечує завантаження сипких матеріалів у бункери начіпних машин для розсівання сипких матеріалів та насіння у ящики та бункери сівалок. Задачею корисної моделі є створення універсальної машини для сипких матеріалів з поворотним подавально-вирівнювальним механізмом, в якій шляхом обладнання подавальновирівнювального похилого стрічкового транспортера додатковим механізмом забезпечується виконання додаткових функцій. Поставлена задача вирішується завдяки тому, що в універсальній машині для сипких матеріалів з поворотним подавально-вирівнювальним механізмом, яка містить кузов з живильником, що охоплює його днище, випускну щілину виконану в стінці кузова над верхньою ланкою живильника і обладнану регулювальною заслінкою, знімний відцентровий розсівальний орган та подавально-вирівнювальний похилий стрічковий транспортер, відповідно до корисної моделі, подавально-вирівнювальний похилий стрічковий транспортер обладнаний механізмом для здійснення його повороту навколо вертикальної осі на кут величиною до 180°, а механізм повороту подавально-вирівнювального похилого стрічкового транспортера виконаний рейковим, шестірня котрого нерухомо з'єднана з подавально-вирівнювальним транспортером, а рейка зі штоком гідроциліндра, корпус якого з'єднаний з кузовом машини. Завдяки такому виконанню цієї машини, вона забезпечує реалізацію нових функцій по завантаженню мінеральних добрив і інших сипких матеріалів у бункери начіпних машин для їх розсівання та насіння в насіннєвий бункер чи ящик сівалки, тобто машина стає універсальною. При цьому сипкі матеріали завантажуються із їх сховищ в кузов машини, доставляються від сховища до поля, а потім подавально-вирівнювальний похилий стрічковий транспортер механізмом повороту повертається навколо вертикальної осі на 90°, що дає можливість під'їхати агрегату так, що, наприклад, вивантажувальний кінець похилого транспортера знаходиться над кінцем насіннєвого ящика сівалки. Після цього включається привід живильника і похилого транспортера і насіння із кузова машини подається в насіннєвий ящик сівалки, а за рахунок повільного руху машини вздовж цього ящика він повністю завантажується насінням. Приклад виконання універсальної машини для сипких матеріалів з поворотним подавальновирівнювальним механізмом пояснюється кресленням, де: Фіг. 1 - універсальна машина (вигляд з боку); Фіг. 2 - універсальна машина (вигляд ззаду). Універсальна машина для сипких матеріалів з поворотним подавально-вирівнювальним механізмом включає раму 1 з опорними колесами 2, на якій закріплений кузов 3. На днищі 4 кузова 3 установлений живильник 5, який виконаний у вигляді конвеєра, наприклад прутковопластинчастого типу, і його контур встановлений на веденому 6 і ведучому 7 валах. В задньому борту 8 кузова 3 виконана випускна щілина 9 з регулювальною заслінкою 10. Під випускною щілиною 9 встановлений завантажувальний кінець подавально-вирівнювального механізму, що 1 UA 100609 U 5 10 15 20 25 30 35 виконаний у вигляді конвеєра 11, що має стрічково-скребковий контур, який включає стрічку 12, виконану із прогумованої тканини, і скребки 13. Під розвантажувальним кінцем подавальновирівнювального механізму 11 встановлений вирівнювальний бункер 14, який закріплений на допоміжній рамі 15, що з'єднана з кузовом 3. На днищі вирівнювального бункера 14 встановлений дозатор 16, під яким розташований знімний розсівальний орган 17 з приводом (привід на кресленнях не показаний). Нижній кінець подавально-вирівнювального механізму 11 встановлений у приймачі матеріалу 18 і обладнаний механізмом повороту навколо вертикальної осі на кут величиною до 180°. Зазначений механізм виконаний рейковим і включає шестірню 19, що знаходиться в зачепленні з рейкою 20, котра з'єднана зі штоком 21 гідроциліндра, корпус 22 якого з'єднаний з кузовом 3. При підготовці машини для розсівання сипких матеріалів в її кузов 3 завантажується відповідний матеріал (міндобрива чи насіння) і транспортується нею до поле. Потім заслінкою 10 встановлюється відповідна доза розсівання матеріалу і після заїзду в загінку здійснюється робочий рух. В процесі роботи машини сипкий матеріал живильником 5 через щілину 9 виноситься із кузова 3 і подаються на подавально-вирівнювальний механізм 11, яким він подається у вирівнювальний бункер 14. Із бункера 14 дозатор 16 рівномірно подає сипкий матеріал, установленою дозою на розсівальний орган 17, який розганяє цей матеріал і розсіває по поверхні поля на ширину захвату. Для виконання машини як завантажувача демонтуємо вирівнювальний бункер, в сховищі насіння завантажується в бункер 3 машини і транспортується до польових агрегатів, які вносять технічний матеріал. Перед початком завантаження тракторист розподільником гідросистеми трактора подає масло в корпус 22 гідроциліндра і під тиском масла його шток 21, переміщує рейку 20 механізму повороту, в результаті цього повертається шестірня 19, і повертає подавально-вирівнювальний механізм 11. Тобто механізм встановлює її перпендикулярно до напрямку руху машини. Після цього тракторист розвертає машину так, щоб вивантажувальний кінець подавально-вирівнювального механізму 11 розміщувався над початком насіннєвого ящика 23 сівалки (фіг. 2). Після цього тракторист включає механізм приводу машини і насіння живильником 5 через щілину 9 виноситься із кузова 3 на подавально-вирівнювальний механізм 11, яким подається в насіннєвий ящик сівалки. При цьому у міру завантаження цього ящика агрегат повільно рухається паралельно до ящика, завдяки чому він заповнюється насінням по усій довжині. Завдяки такому виконанню цієї машини, вона забезпечує виконання нових функцій по завантаженню мінеральних добрив і інших сипких матеріалів у бункери начіпних машин для їх розсівання та насіння в насіннєвий бункер чи ящик сівалки, тобто машина стає універсальною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Універсальна машина для сипких матеріалів з поворотним подавально-вирівнювальним механізмом, яка містить кузов з живильником, що охоплює днище кузова, випускну щілину, виконану в стінці кузова над верхньою ланкою живильника і обладнану регулювальною заслінкою, знімний відцентровий розсівальний орган та подавально-вирівнювальний похилий стрічковий транспортер, який відрізняється тим, що подавально-вирівнювальний похилий стрічковий транспортер обладнаний механізмом для здійснення його повороту навколо вертикальної осі на кут величиною до 180°. 2. Універсальна машина за п. 1, яка відрізняється тим, що механізм повороту подавальновирівнювального похилого стрічкового транспортера виконаний рейковим, шестірня котрого нерухомо з'єднана з подавально-вирівнювальним транспортером, а рейка зі штоком гідроциліндра, корпус якого з'єднаний з кузовом машини. 2 UA 100609 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
