Регулятор подачі рідкого препарату протруювача насіння

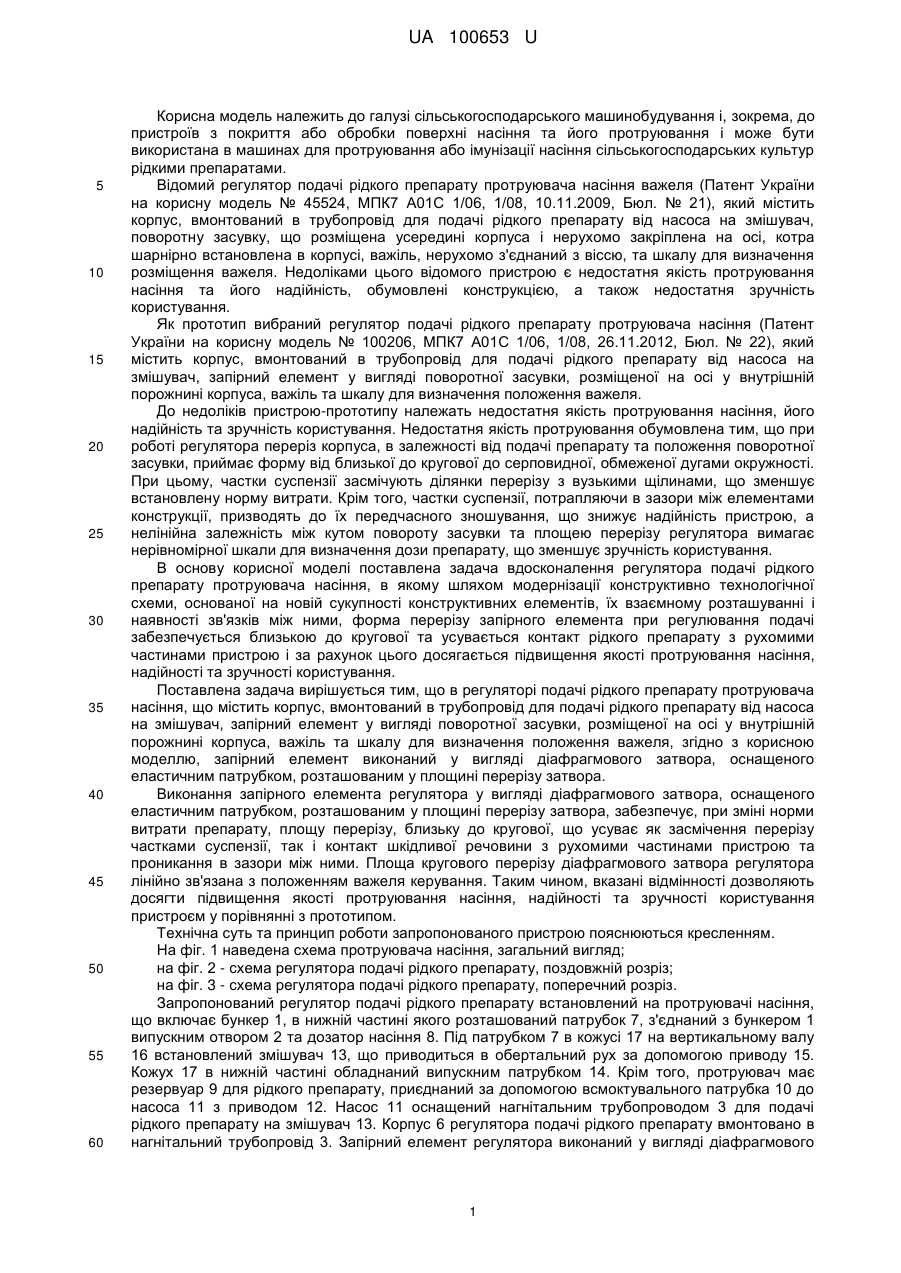

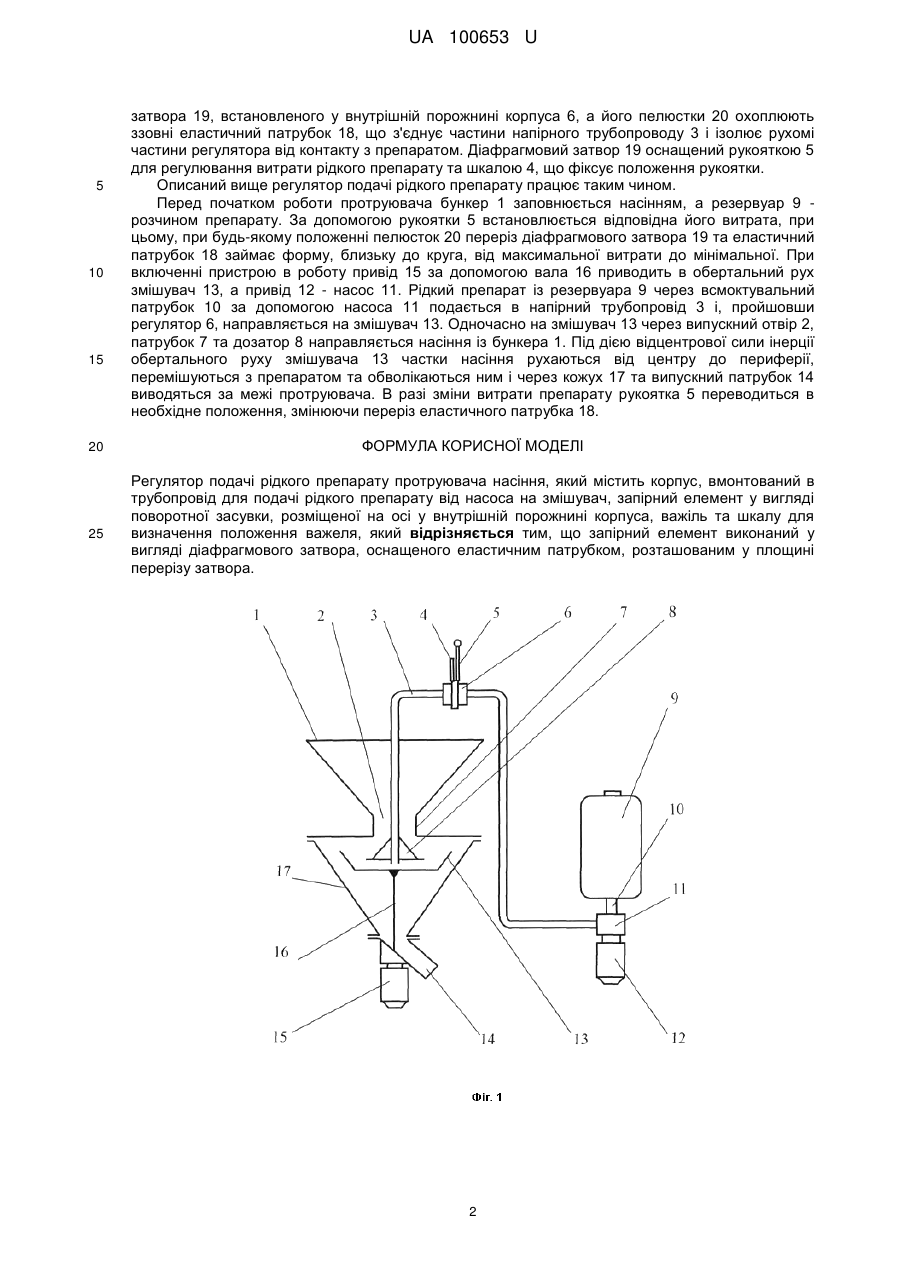

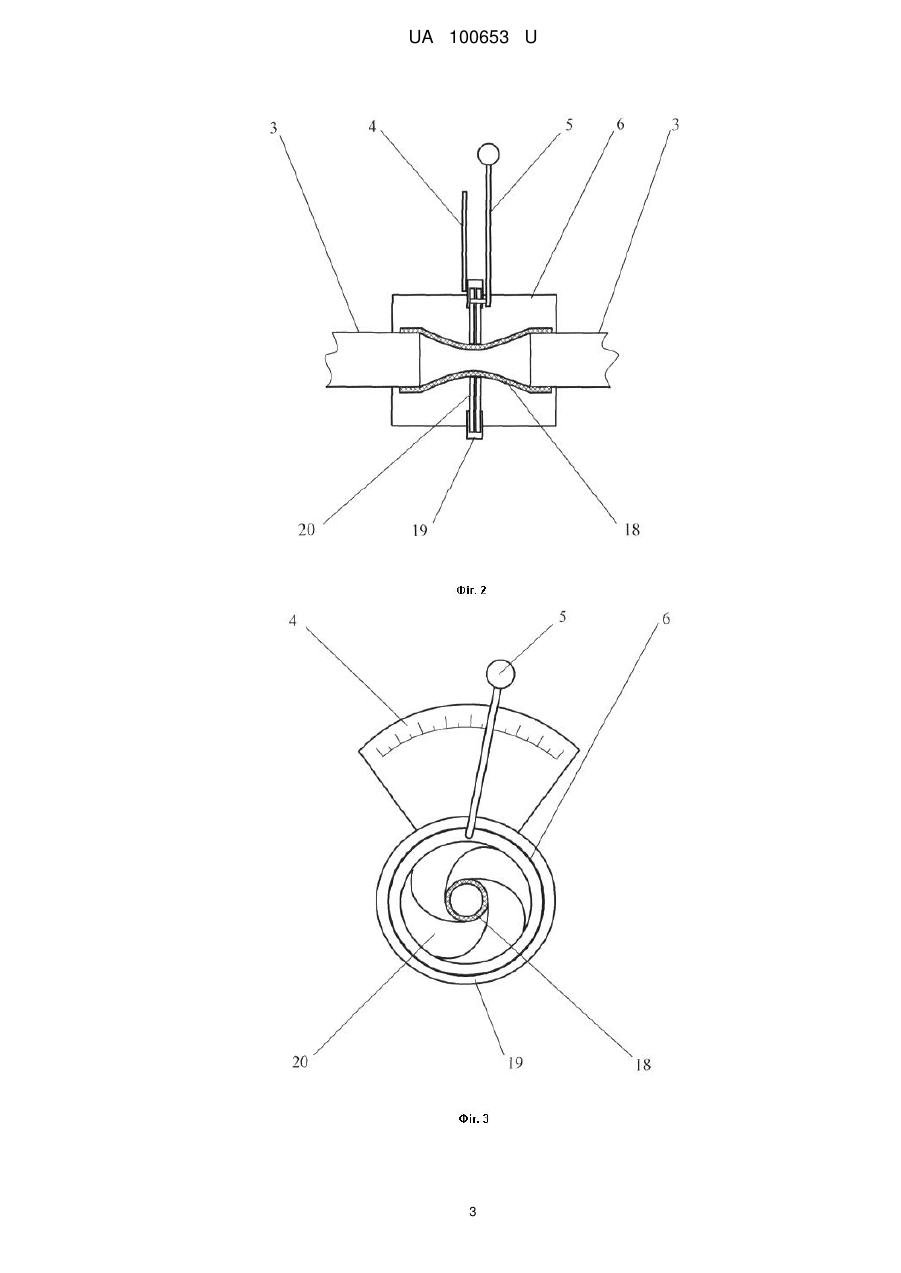

Реферат: UA 100653 U UA 100653 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і, зокрема, до пристроїв з покриття або обробки поверхні насіння та його протруювання і може бути використана в машинах для протруювання або імунізації насіння сільськогосподарських культур рідкими препаратами. Відомий регулятор подачі рідкого препарату протруювача насіння важеля (Патент України на корисну модель № 45524, МПК7 А01С 1/06, 1/08, 10.11.2009, Бюл. № 21), який містить корпус, вмонтований в трубопровід для подачі рідкого препарату від насоса на змішувач, поворотну засувку, що розміщена усередині корпуса і нерухомо закріплена на осі, котра шарнірно встановлена в корпусі, важіль, нерухомо з'єднаний з віссю, та шкалу для визначення розміщення важеля. Недоліками цього відомого пристрою є недостатня якість протруювання насіння та його надійність, обумовлені конструкцією, а також недостатня зручність користування. Як прототип вибраний регулятор подачі рідкого препарату протруювача насіння (Патент України на корисну модель № 100206, МПК7 А01С 1/06, 1/08, 26.11.2012, Бюл. № 22), який містить корпус, вмонтований в трубопровід для подачі рідкого препарату від насоса на змішувач, запірний елемент у вигляді поворотної засувки, розміщеної на осі у внутрішній порожнині корпуса, важіль та шкалу для визначення положення важеля. До недоліків пристрою-прототипу належать недостатня якість протруювання насіння, його надійність та зручність користування. Недостатня якість протруювання обумовлена тим, що при роботі регулятора переріз корпуса, в залежності від подачі препарату та положення поворотної засувки, приймає форму від близької до кругової до серповидної, обмеженої дугами окружності. При цьому, частки суспензії засмічують ділянки перерізу з вузькими щілинами, що зменшує встановлену норму витрати. Крім того, частки суспензії, потрапляючи в зазори між елементами конструкції, призводять до їх передчасного зношування, що знижує надійність пристрою, а нелінійна залежність між кутом повороту засувки та площею перерізу регулятора вимагає нерівномірної шкали для визначення дози препарату, що зменшує зручність користування. В основу корисної моделі поставлена задача вдосконалення регулятора подачі рідкого препарату протруювача насіння, в якому шляхом модернізації конструктивно технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, форма перерізу запірного елемента при регулювання подачі забезпечується близькою до кругової та усувається контакт рідкого препарату з рухомими частинами пристрою і за рахунок цього досягається підвищення якості протруювання насіння, надійності та зручності користування. Поставлена задача вирішується тим, що в регуляторі подачі рідкого препарату протруювача насіння, що містить корпус, вмонтований в трубопровід для подачі рідкого препарату від насоса на змішувач, запірний елемент у вигляді поворотної засувки, розміщеної на осі у внутрішній порожнині корпуса, важіль та шкалу для визначення положення важеля, згідно з корисною моделлю, запірний елемент виконаний у вигляді діафрагмового затвора, оснащеного еластичним патрубком, розташованим у площині перерізу затвора. Виконання запірного елемента регулятора у вигляді діафрагмового затвора, оснащеного еластичним патрубком, розташованим у площині перерізу затвора, забезпечує, при зміні норми витрати препарату, площу перерізу, близьку до кругової, що усуває як засмічення перерізу частками суспензії, так і контакт шкідливої речовини з рухомими частинами пристрою та проникання в зазори між ними. Площа кругового перерізу діафрагмового затвора регулятора лінійно зв'язана з положенням важеля керування. Таким чином, вказані відмінності дозволяють досягти підвищення якості протруювання насіння, надійності та зручності користування пристроєм у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема протруювача насіння, загальний вигляд; на фіг. 2 - схема регулятора подачі рідкого препарату, поздовжній розріз; на фіг. 3 - схема регулятора подачі рідкого препарату, поперечний розріз. Запропонований регулятор подачі рідкого препарату встановлений на протруювачі насіння, що включає бункер 1, в нижній частині якого розташований патрубок 7, з'єднаний з бункером 1 випускним отвором 2 та дозатор насіння 8. Під патрубком 7 в кожусі 17 на вертикальному валу 16 встановлений змішувач 13, що приводиться в обертальний рух за допомогою приводу 15. Кожух 17 в нижній частині обладнаний випускним патрубком 14. Крім того, протруювач має резервуар 9 для рідкого препарату, приєднаний за допомогою всмоктувального патрубка 10 до насоса 11 з приводом 12. Насос 11 оснащений нагнітальним трубопроводом 3 для подачі рідкого препарату на змішувач 13. Корпус 6 регулятора подачі рідкого препарату вмонтовано в нагнітальний трубопровід 3. Запірний елемент регулятора виконаний у вигляді діафрагмового 1 UA 100653 U 5 10 15 20 25 затвора 19, встановленого у внутрішній порожнині корпуса 6, а його пелюстки 20 охоплюють ззовні еластичний патрубок 18, що з'єднує частини напірного трубопроводу 3 і ізолює рухомі частини регулятора від контакту з препаратом. Діафрагмовий затвор 19 оснащений рукояткою 5 для регулювання витрати рідкого препарату та шкалою 4, що фіксує положення рукоятки. Описаний вище регулятор подачі рідкого препарату працює таким чином. Перед початком роботи протруювача бункер 1 заповнюється насінням, а резервуар 9 розчином препарату. За допомогою рукоятки 5 встановлюється відповідна його витрата, при цьому, при будь-якому положенні пелюсток 20 переріз діафрагмового затвора 19 та еластичний патрубок 18 займає форму, близьку до круга, від максимальної витрати до мінімальної. При включенні пристрою в роботу привід 15 за допомогою вала 16 приводить в обертальний рух змішувач 13, а привід 12 - насос 11. Рідкий препарат із резервуара 9 через всмоктувальний патрубок 10 за допомогою насоса 11 подається в напірний трубопровід 3 і, пройшовши регулятор 6, направляється на змішувач 13. Одночасно на змішувач 13 через випускний отвір 2, патрубок 7 та дозатор 8 направляється насіння із бункера 1. Під дією відцентрової сили інерції обертального руху змішувача 13 частки насіння рухаються від центру до периферії, перемішуються з препаратом та обволікаються ним і через кожух 17 та випускний патрубок 14 виводяться за межі протруювача. В разі зміни витрати препарату рукоятка 5 переводиться в необхідне положення, змінюючи переріз еластичного патрубка 18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Регулятор подачі рідкого препарату протруювача насіння, який містить корпус, вмонтований в трубопровід для подачі рідкого препарату від насоса на змішувач, запірний елемент у вигляді поворотної засувки, розміщеної на осі у внутрішній порожнині корпуса, важіль та шкалу для визначення положення важеля, який відрізняється тим, що запірний елемент виконаний у вигляді діафрагмового затвора, оснащеного еластичним патрубком, розташованим у площині перерізу затвора. 2 UA 100653 U 3 UA 100653 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
