Стабілізатор корпусу плуга в агрегаті мостового землеробства

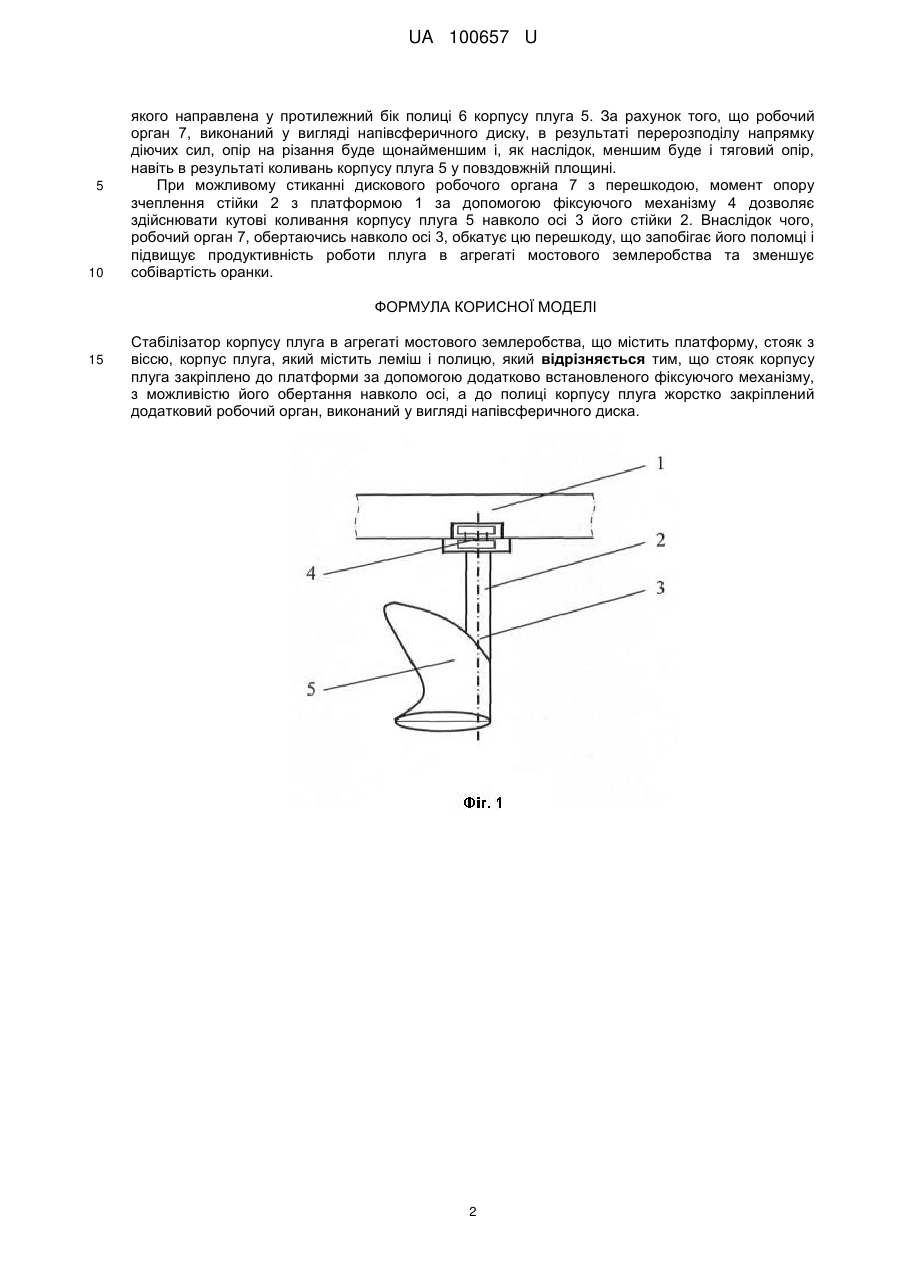

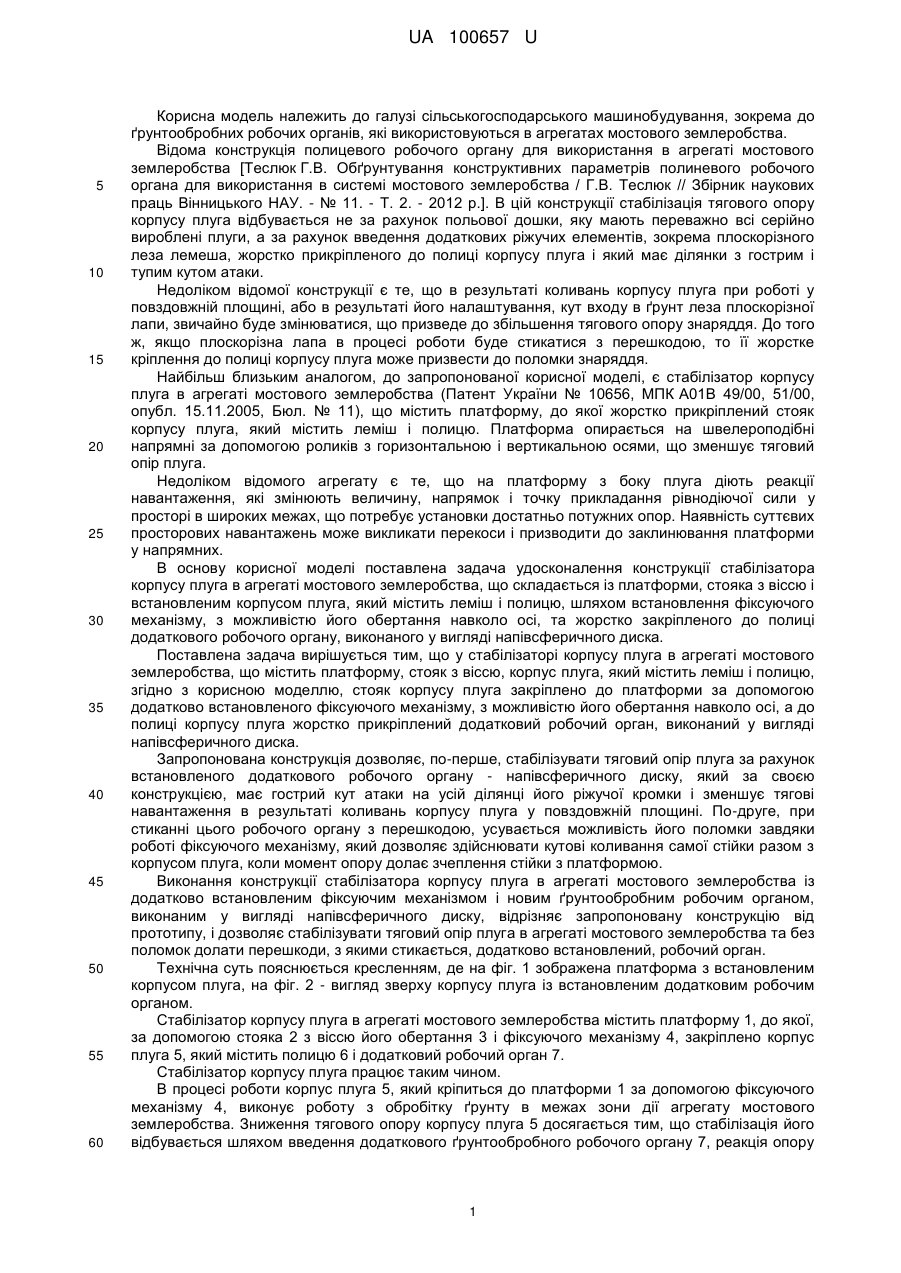

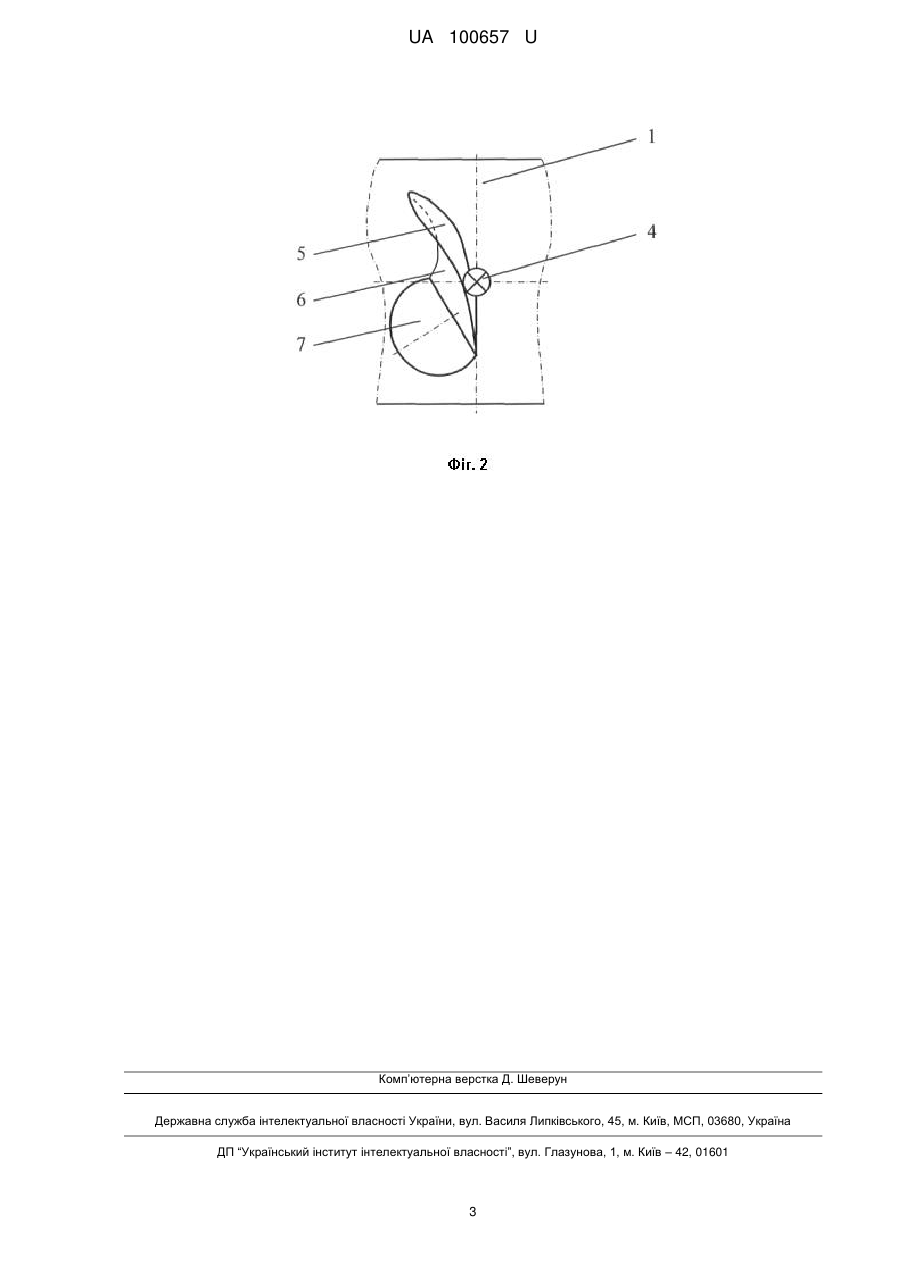

Реферат: UA 100657 U UA 100657 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних робочих органів, які використовуються в агрегатах мостового землеробства. Відома конструкція полицевого робочого органу для використання в агрегаті мостового землеробства [Теслюк Г.В. Обґрунтування конструктивних параметрів полиневого робочого органа для використання в системі мостового землеробства / Г.В. Теслюк // Збірник наукових праць Вінницького НАУ. - № 11. - Т. 2. - 2012 р.]. В цій конструкції стабілізація тягового опору корпусу плуга відбувається не за рахунок польової дошки, яку мають переважно всі серійно вироблені плуги, а за рахунок введення додаткових ріжучих елементів, зокрема плоскорізного леза лемеша, жорстко прикріпленого до полиці корпусу плуга і який має ділянки з гострим і тупим кутом атаки. Недоліком відомої конструкції є те, що в результаті коливань корпусу плуга при роботі у повздовжній площині, або в результаті його налаштування, кут входу в ґрунт леза плоскорізної лапи, звичайно буде змінюватися, що призведе до збільшення тягового опору знаряддя. До того ж, якщо плоскорізна лапа в процесі роботи буде стикатися з перешкодою, то її жорстке кріплення до полиці корпусу плуга може призвести до поломки знаряддя. Найбільш близьким аналогом, до запропонованої корисної моделі, є стабілізатор корпусу плуга в агрегаті мостового землеробства (Патент України № 10656, МПК А01В 49/00, 51/00, опубл. 15.11.2005, Бюл. № 11), що містить платформу, до якої жорстко прикріплений стояк корпусу плуга, який містить леміш і полицю. Платформа опирається на швелероподібні напрямні за допомогою роликів з горизонтальною і вертикальною осями, що зменшує тяговий опір плуга. Недоліком відомого агрегату є те, що на платформу з боку плуга діють реакції навантаження, які змінюють величину, напрямок і точку прикладання рівнодіючої сили у просторі в широких межах, що потребує установки достатньо потужних опор. Наявність суттєвих просторових навантажень може викликати перекоси і призводити до заклинювання платформи у напрямних. В основу корисної моделі поставлена задача удосконалення конструкції стабілізатора корпусу плуга в агрегаті мостового землеробства, що складається із платформи, стояка з віссю і встановленим корпусом плуга, який містить леміш і полицю, шляхом встановлення фіксуючого механізму, з можливістю його обертання навколо осі, та жорстко закріпленого до полиці додаткового робочого органу, виконаного у вигляді напівсферичного диска. Поставлена задача вирішується тим, що у стабілізаторі корпусу плуга в агрегаті мостового землеробства, що містить платформу, стояк з віссю, корпус плуга, який містить леміш і полицю, згідно з корисною моделлю, стояк корпусу плуга закріплено до платформи за допомогою додатково встановленого фіксуючого механізму, з можливістю його обертання навколо осі, а до полиці корпусу плуга жорстко прикріплений додатковий робочий орган, виконаний у вигляді напівсферичного диска. Запропонована конструкція дозволяє, по-перше, стабілізувати тяговий опір плуга за рахунок встановленого додаткового робочого органу - напівсферичного диску, який за своєю конструкцією, має гострий кут атаки на усій ділянці його ріжучої кромки і зменшує тягові навантаження в результаті коливань корпусу плуга у повздовжній площині. По-друге, при стиканні цього робочого органу з перешкодою, усувається можливість його поломки завдяки роботі фіксуючого механізму, який дозволяє здійснювати кутові коливання самої стійки разом з корпусом плуга, коли момент опору долає зчеплення стійки з платформою. Виконання конструкції стабілізатора корпусу плуга в агрегаті мостового землеробства із додатково встановленим фіксуючим механізмом і новим ґрунтообробним робочим органом, виконаним у вигляді напівсферичного диску, відрізняє запропоновану конструкцію від прототипу, і дозволяє стабілізувати тяговий опір плуга в агрегаті мостового землеробства та без поломок долати перешкоди, з якими стикається, додатково встановлений, робочий орган. Технічна суть пояснюється кресленням, де на фіг. 1 зображена платформа з встановленим корпусом плуга, на фіг. 2 - вигляд зверху корпусу плуга із встановленим додатковим робочим органом. Стабілізатор корпусу плуга в агрегаті мостового землеробства містить платформу 1, до якої, за допомогою стояка 2 з віссю його обертання 3 і фіксуючого механізму 4, закріплено корпус плуга 5, який містить полицю 6 і додатковий робочий орган 7.Стабілізатор корпусу плуга працює таким чином. В процесі роботи корпус плуга 5, який кріпиться до платформи 1 за допомогою фіксуючого механізму 4, виконує роботу з обробітку ґрунту в межах зони дії агрегату мостового землеробства. Зниження тягового опору корпусу плуга 5 досягається тим, що стабілізація його відбувається шляхом введення додаткового ґрунтообробного робочого органу 7, реакція опору 1 UA 100657 U 5 10 якого направлена у протилежний бік полиці 6 корпусу плуга 5. За рахунок того, що робочий орган 7, виконаний у вигляді напівсферичного диску, в результаті перерозподілу напрямку діючих сил, опір на різання буде щонайменшим і, як наслідок, меншим буде і тяговий опір, навіть в результаті коливань корпусу плуга 5 у повздовжній площині. При можливому стиканні дискового робочого органа 7 з перешкодою, момент опору зчеплення стійки 2 з платформою 1 за допомогою фіксуючого механізму 4 дозволяє здійснювати кутові коливання корпусу плуга 5 навколо осі 3 його стійки 2. Внаслідок чого, робочий орган 7, обертаючись навколо осі 3, обкатує цю перешкоду, що запобігає його поломці і підвищує продуктивність роботи плуга в агрегаті мостового землеробства та зменшує собівартість оранки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Стабілізатор корпусу плуга в агрегаті мостового землеробства, що містить платформу, стояк з віссю, корпус плуга, який містить леміш і полицю, який відрізняється тим, що стояк корпусу плуга закріплено до платформи за допомогою додатково встановленого фіксуючого механізму, з можливістю його обертання навколо осі, а до полиці корпусу плуга жорстко закріплений додатковий робочий орган, виконаний у вигляді напівсферичного диска. 2 UA 100657 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
