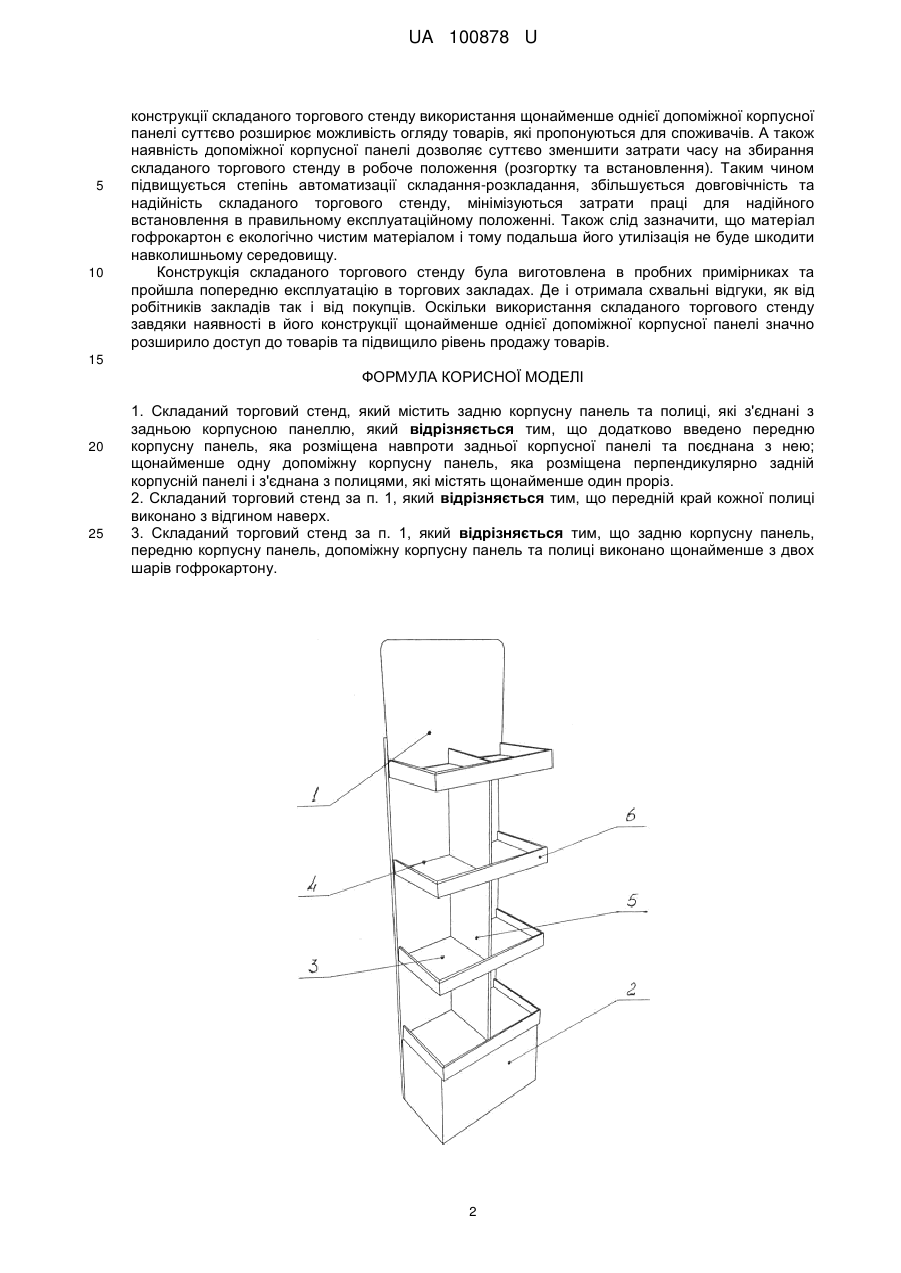

Складаний торговий стенд

Реферат: UA 100878 U UA 100878 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі роздрібної торгівлі та інформації, і може бути використаний при утворенні складних переносних без каркасних торгових та рекламно-торгових засобів, які легко транспортуються та швидко встановлюються в місцях розташування торгівлі, реклами товарів та послуг. Відомий складаний торговий стояк, що виконаний у вигляді лотків для товарів, що мають у зібраному вигляді похиле положення, з'єднаних між собою, розташованих один над одним, та складеним з прямокутної основи і трьох стінок, які виступають уверх: двох бічних та одної передньої, які містять рекламну інформацію, у нижній частині всіх лотків, за виключенням нижнього, є один або більше виступи, а у верхній частині бічних стінок є відповідні розмірам виступів прорізи, у зібраному вигляді лотки мають похиле положення, і на бічних стінках лотка передбачені отвори для розташування присосок, а на задній частині основи лотка також виконані отвори для підвішування стояка, причому рекламна інформація кріпиться на верхньому лотку у верхній задній його частині (патент РФ №13304, м. кл. A47F5/00, опубл. 10.04.2000 p.). Недоліком складаного торгового стояка є низька стійкість експлуатації та низька надійність конструкції, необхідність великих затрат для встановлення у правильному положенні. Найбільш близьким до складаного торгового стояка (в подальшому складаного торгового стенда), що заявляється є складаний торговий стенд, що містить дві бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також знімно-надягні полиці (в подальшому полиці), які з'єднані з бічними панелями, що мають прорізи для встановлення парних поворотних бічних виступів симетричних полок для розташування товарів (Патент US №7007615, м. кл. А47В43/02, опубл. 07.03.2006 р.). Недоліком складаного торгового стенда є низька стійкість установки, низька надійність та ефективність експлуатації, необхідність великих затрат часу для установки в правильному положенні та великі економічні затрати. В основу корисної моделі поставлено задачу створення такого складаного торгового стенда, в якому за рахунок конструктивних змін з'являється можливість підвищення стійкості установки, надійності та ефективності експлуатації, скорочення затрат часу для установки в правильному положенні. Поставлена задача вирішується тим, що складаний торговий стенд, який містить задню корпусну панель та полиці, які з'єднані з задньою корпусною панеллю, передню корпусну панель, яка розміщена навпроти задньої корпусної панелі та поєднана з нею; щонайменше одну допоміжну корпусну панель, яка розміщена перпендикулярно задній корпусній панелі і з'єднана з полицями, які містять щонайменше один проріз; - передній край кожної полиці виконано з відгином наверх; - задню корпусну панель, передню корпусну панель, допоміжну корпусну панель та полиці виконано щонайменше з двох шарів гофрокартону. На кресленнях схематично зображено складаний торговий стенд, де зображено загальний вигляд складаного торгового стенду. Складаний торговий стенд, який складається з задньої корпусної панелі 1, яка з'єднана передньою корпусною панеллю 2. Полиці 3 з відгином 6 з'єднані з задньою корпусною панеллю 1 та через прорізи 4 з щонайменше однією допоміжною корпусною панеллю 5. Складаний торговий стенд збирається наступним задня корпусна панель 1 поєднується з передньою корпусною панеллю 2. В прорізах 4 полиць 3 з відгином 6 встановлюється щонайменше одна допоміжна корпусна панель 5. Після чого полиці 3 з відгином 6 поєднуються з задньою корпусною панеллю 1. Запропонована конструкція складаного торгового стенду відрізняється від відомих конструктивних рішень більш високою стійкістю та надійністю завдяки використанню передньої корпусної панелі. Також запропонована конструкція характеризується підвищеною експлуатаційною надійністю та підвищеною економічністю як виготовлення так і під час експлуатації. Матеріал складаного торгового стенду гофрокартон є найбільш дешевим матеріалом серед матеріалів, які мають гнучку структуру. Тому використання гофрокартону значно здешевлює вартість виготовлення складаного торгового стенду та зменшує вартість подальшої експлуатації. Гофрокартону за своєю структурою дозволяє наносити будь яке художнє оформлення складаного торгового стенду і таким чином суттєво розширює асортимент запропонованої конструкції. Конструктивне рішення складаного торгового стенду яке пропонується дозволяє підвищити ефективність експлуатації завдяки використанню щонайменше допоміжної корпусної панелі. В раніше запропонованих конструкціях (аналогах та прототипі) використовуються бічні корпусні панелі, які значно звужують площу огляду товарів розташованих на полицях. В розробленій 1 UA 100878 U 5 10 конструкції складаного торгового стенду використання щонайменше однієї допоміжної корпусної панелі суттєво розширює можливість огляду товарів, які пропонуються для споживачів. А також наявність допоміжної корпусної панелі дозволяє суттєво зменшити затрати часу на збирання складаного торгового стенду в робоче положення (розгортку та встановлення). Таким чином підвищується степінь автоматизації складання-розкладання, збільшується довговічність та надійність складаного торгового стенду, мінімізуються затрати праці для надійного встановлення в правильному експлуатаційному положенні. Також слід зазначити, що матеріал гофрокартон є екологічно чистим матеріалом і тому подальша його утилізація не буде шкодити навколишньому середовищу. Конструкція складаного торгового стенду була виготовлена в пробних примірниках та пройшла попередню експлуатацію в торгових закладах. Де і отримала схвальні відгуки, як від робітників закладів так і від покупців. Оскільки використання складаного торгового стенду завдяки наявності в його конструкції щонайменше однієї допоміжної корпусної панелі значно розширило доступ до товарів та підвищило рівень продажу товарів. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Складаний торговий стенд, який містить задню корпусну панель та полиці, які з'єднані з задньою корпусною панеллю, який відрізняється тим, що додатково введено передню корпусну панель, яка розміщена навпроти задньої корпусної панелі та поєднана з нею; щонайменше одну допоміжну корпусну панель, яка розміщена перпендикулярно задній корпусній панелі і з'єднана з полицями, які містять щонайменше один проріз. 2. Складаний торговий стенд за п. 1, який відрізняється тим, що передній край кожної полиці виконано з відгином наверх. 3. Складаний торговий стенд за п. 1, який відрізняється тим, що задню корпусну панель, передню корпусну панель, допоміжну корпусну панель та полиці виконано щонайменше з двох шарів гофрокартону. 2 UA 100878 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
