Пристрій для перекладання осьової заготовки

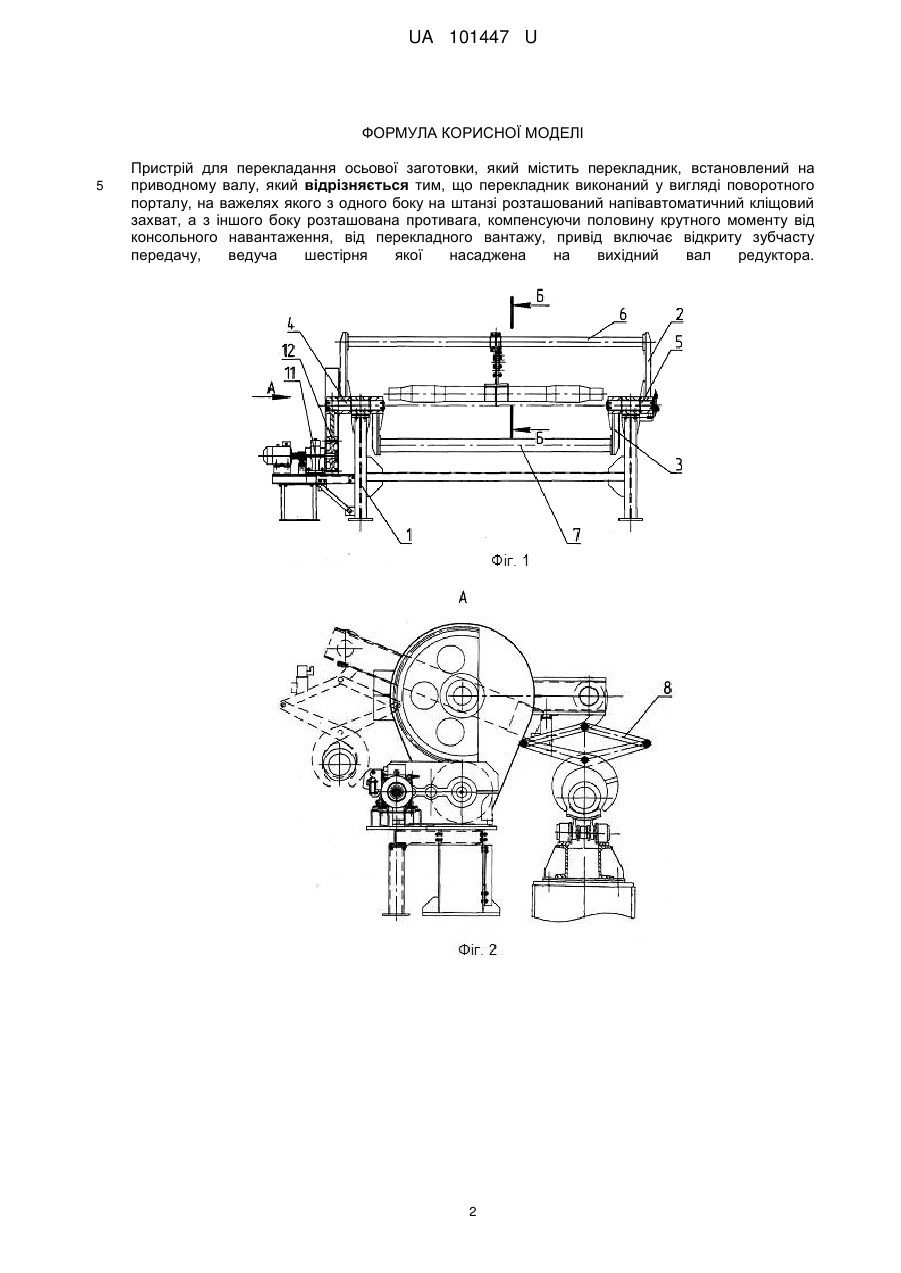

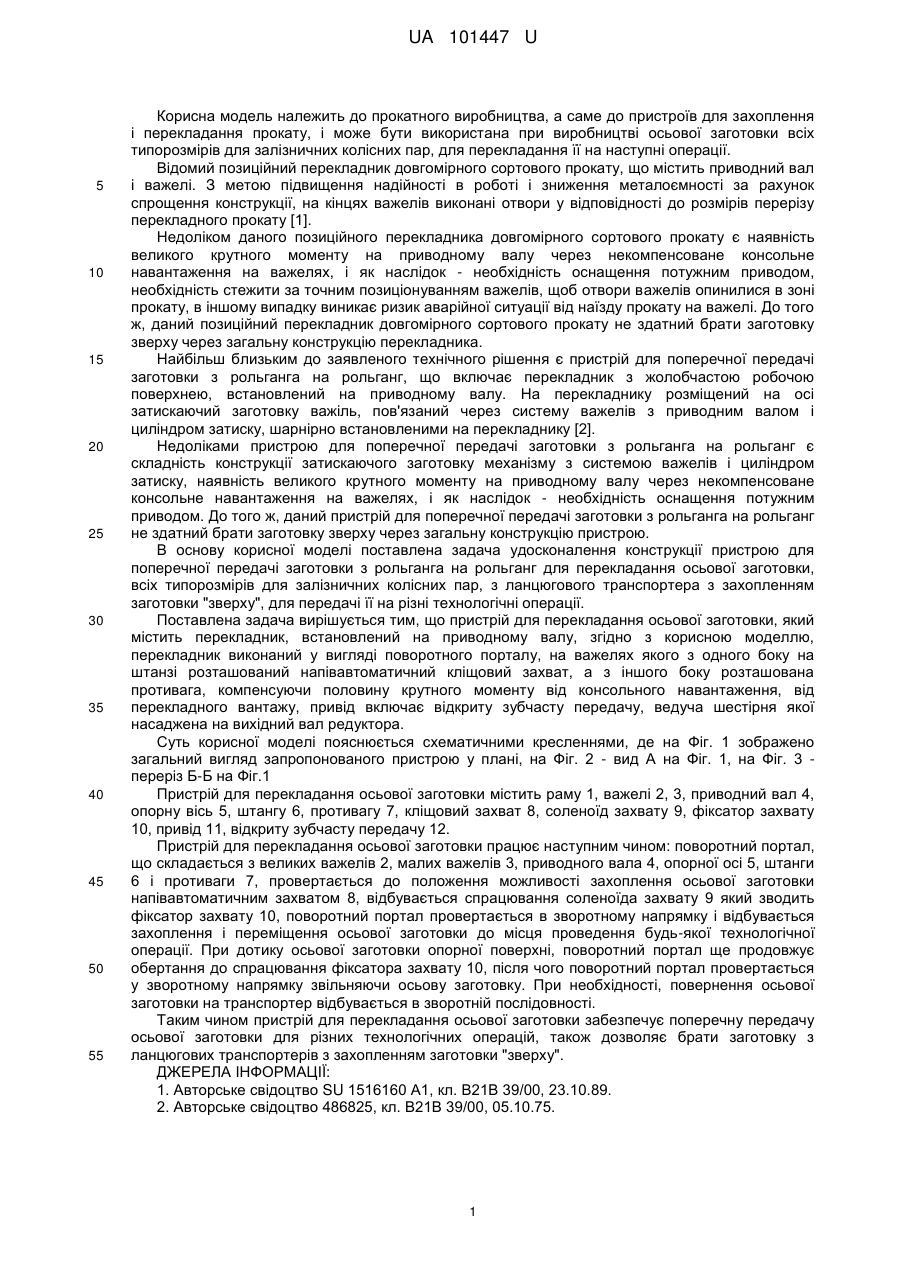

Реферат: Пристрій для перекладання осьової заготовки, який містить перекладник, встановлений на приводному валу, причому перекладник виконаний у вигляді поворотного порталу, на важелях якого з одного боку на штанзі розташований напівавтоматичний кліщовий захват, а з іншого боку розташована противага, компенсуючи половину крутного моменту від консольного навантаження, від перекладного вантажу, привід включає відкриту зубчасту передачу, ведуча шестірня якої насаджена на вихідний вал редуктора. UA 101447 U (12) UA 101447 U UA 101447 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до прокатного виробництва, а саме до пристроїв для захоплення і перекладання прокату, і може бути використана при виробництві осьової заготовки всіх типорозмірів для залізничних колісних пар, для перекладання її на наступні операції. Відомий позиційний перекладник довгомірного сортового прокату, що містить приводний вал і важелі. З метою підвищення надійності в роботі і зниження металоємності за рахунок спрощення конструкції, на кінцях важелів виконані отвори у відповідності до розмірів перерізу перекладного прокату [1]. Недоліком даного позиційного перекладника довгомірного сортового прокату є наявність великого крутного моменту на приводному валу через некомпенсоване консольне навантаження на важелях, і як наслідок - необхідність оснащення потужним приводом, необхідність стежити за точним позиціонуванням важелів, щоб отвори важелів опинилися в зоні прокату, в іншому випадку виникає ризик аварійної ситуації від наїзду прокату на важелі. До того ж, даний позиційний перекладник довгомірного сортового прокату не здатний брати заготовку зверху через загальну конструкцію перекладника. Найбільш близьким до заявленого технічного рішення є пристрій для поперечної передачі заготовки з рольганга на рольганг, що включає перекладник з жолобчастою робочою поверхнею, встановлений на приводному валу. На перекладнику розміщений на осі затискаючий заготовку важіль, пов'язаний через систему важелів з приводним валом і циліндром затиску, шарнірно встановленими на перекладнику [2]. Недоліками пристрою для поперечної передачі заготовки з рольганга на рольганг є складність конструкції затискаючого заготовку механізму з системою важелів і циліндром затиску, наявність великого крутного моменту на приводному валу через некомпенсоване консольне навантаження на важелях, і як наслідок - необхідність оснащення потужним приводом. До того ж, даний пристрій для поперечної передачі заготовки з рольганга на рольганг не здатний брати заготовку зверху через загальну конструкцію пристрою. В основу корисної моделі поставлена задача удосконалення конструкції пристрою для поперечної передачі заготовки з рольганга на рольганг для перекладання осьової заготовки, всіх типорозмірів для залізничних колісних пар, з ланцюгового транспортера з захопленням заготовки "зверху", для передачі її на різні технологічні операції. Поставлена задача вирішується тим, що пристрій для перекладання осьової заготовки, який містить перекладник, встановлений на приводному валу, згідно з корисною моделлю, перекладник виконаний у вигляді поворотного порталу, на важелях якого з одного боку на штанзі розташований напівавтоматичний кліщовий захват, а з іншого боку розташована противага, компенсуючи половину крутного моменту від консольного навантаження, від перекладного вантажу, привід включає відкриту зубчасту передачу, ведуча шестірня якої насаджена на вихідний вал редуктора. Суть корисної моделі пояснюється схематичними кресленнями, де на Фіг. 1 зображено загальний вигляд запропонованого пристрою у плані, на Фіг. 2 - вид А на Фіг. 1, на Фіг. 3 переріз Б-Б на Фіг.1 Пристрій для перекладання осьової заготовки містить раму 1, важелі 2, 3, приводний вал 4, опорну вісь 5, штангу 6, противагу 7, кліщовий захват 8, соленоїд захвату 9, фіксатор захвату 10, привід 11, відкриту зубчасту передачу 12. Пристрій для перекладання осьової заготовки працює наступним чином: поворотний портал, що складається з великих важелів 2, малих важелів 3, приводного вала 4, опорної осі 5, штанги 6 і противаги 7, провертається до положення можливості захоплення осьової заготовки напівавтоматичним захватом 8, відбувається спрацювання соленоїда захвату 9 який зводить фіксатор захвату 10, поворотний портал провертається в зворотному напрямку і відбувається захоплення і переміщення осьової заготовки до місця проведення будь-якої технологічної операції. При дотику осьової заготовки опорної поверхні, поворотний портал ще продовжує обертання до спрацювання фіксатора захвату 10, після чого поворотний портал провертається у зворотному напрямку звільняючи осьову заготовку. При необхідності, повернення осьової заготовки на транспортер відбувається в зворотній послідовності. Таким чином пристрій для перекладання осьової заготовки забезпечує поперечну передачу осьової заготовки для різних технологічних операцій, також дозволяє брати заготовку з ланцюгових транспортерів з захопленням заготовки "зверху". ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Авторське свідоцтво SU 1516160 А1, кл. В21В 39/00, 23.10.89. 2. Авторське свідоцтво 486825, кл. В21В 39/00, 05.10.75. 1 UA 101447 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для перекладання осьової заготовки, який містить перекладник, встановлений на приводному валу, який відрізняється тим, що перекладник виконаний у вигляді поворотного порталу, на важелях якого з одного боку на штанзі розташований напівавтоматичний кліщовий захват, а з іншого боку розташована противага, компенсуючи половину крутного моменту від консольного навантаження, від перекладного вантажу, привід включає відкриту зубчасту передачу, ведуча шестірня якої насаджена на вихідний вал редуктора. 2 UA 101447 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
