Атомна екоенергоелектростанція

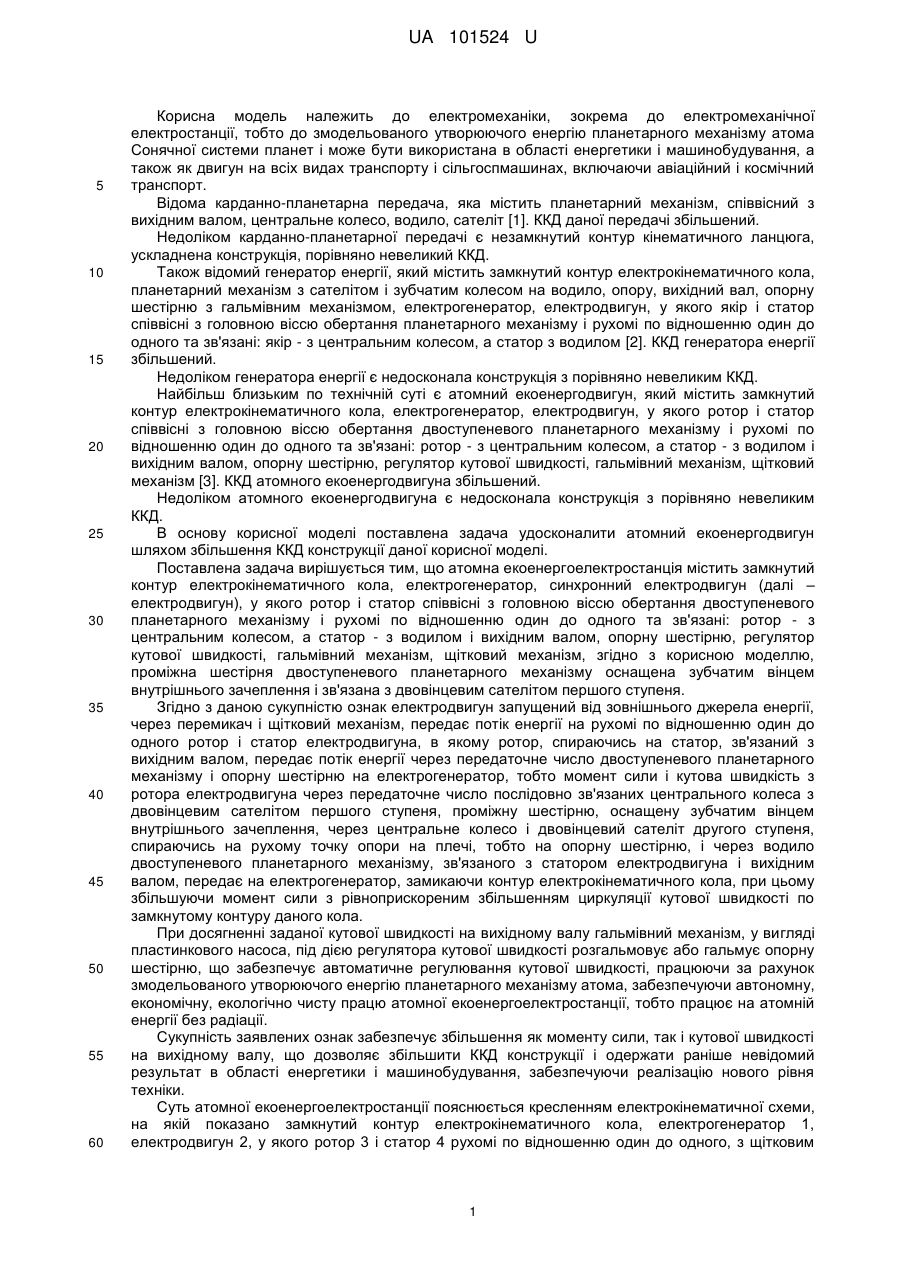

Реферат: UA 101524 U UA 101524 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електромеханіки, зокрема до електромеханічної електростанції, тобто до змодельованого утворюючого енергію планетарного механізму атома Сонячної системи планет і може бути використана в області енергетики і машинобудування, а також як двигун на всіх видах транспорту і сільгоспмашинах, включаючи авіаційний і космічний транспорт. Відома карданно-планетарна передача, яка містить планетарний механізм, співвісний з вихідним валом, центральне колесо, водило, сателіт [1]. ККД даної передачі збільшений. Недоліком карданно-планетарної передачі є незамкнутий контур кінематичного ланцюга, ускладнена конструкція, порівняно невеликий ККД. Також відомий генератор енергії, який містить замкнутий контур електрокінематичного кола, планетарний механізм з сателітом і зубчатим колесом на водило, опору, вихідний вал, опорну шестірню з гальмівним механізмом, електрогенератор, електродвигун, у якого якір і статор співвісні з головною віссю обертання планетарного механізму і рухомі по відношенню один до одного та зв'язані: якір - з центральним колесом, а статор з водилом [2]. ККД генератора енергії збільшений. Недоліком генератора енергії є недосконала конструкція з порівняно невеликим ККД. Найбільш близьким по технічній суті є атомний екоенергодвигун, який містить замкнутий контур електрокінематичного кола, електрогенератор, електродвигун, у якого ротор і статор співвісні з головною віссю обертання двоступеневого планетарного механізму і рухомі по відношенню один до одного та зв'язані: ротор - з центральним колесом, а статор - з водилом і вихідним валом, опорну шестірню, регулятор кутової швидкості, гальмівний механізм, щітковий механізм [3]. ККД атомного екоенергодвигуна збільшений. Недоліком атомного екоенергодвигуна є недосконала конструкція з порівняно невеликим ККД. В основу корисної моделі поставлена задача удосконалити атомний екоенергодвигун шляхом збільшення ККД конструкції даної корисної моделі. Поставлена задача вирішується тим, що атомна екоенергоелектростанція містить замкнутий контур електрокінематичного кола, електрогенератор, синхронний електродвигун (далі – електродвигун), у якого ротор і статор співвісні з головною віссю обертання двоступеневого планетарного механізму і рухомі по відношенню один до одного та зв'язані: ротор - з центральним колесом, а статор - з водилом і вихідним валом, опорну шестірню, регулятор кутової швидкості, гальмівний механізм, щітковий механізм, згідно з корисною моделлю, проміжна шестірня двоступеневого планетарного механізму оснащена зубчатим вінцем внутрішнього зачеплення і зв'язана з двовінцевим сателітом першого ступеня. Згідно з даною сукупністю ознак електродвигун запущений від зовнішнього джерела енергії, через перемикач і щітковий механізм, передає потік енергії на рухомі по відношенню один до одного ротор і статор електродвигуна, в якому ротор, спираючись на статор, зв'язаний з вихідним валом, передає потік енергії через передаточне число двоступеневого планетарного механізму і опорну шестірню на електрогенератор, тобто момент сили і кутова швидкість з ротора електродвигуна через передаточне число послідовно зв'язаних центрального колеса з двовінцевим сателітом першого ступеня, проміжну шестірню, оснащену зубчатим вінцем внутрішнього зачеплення, через центральне колесо і двовінцевий сателіт другого ступеня, спираючись на рухому точку опори на плечі, тобто на опорну шестірню, і через водило двоступеневого планетарного механізму, зв'язаного з статором електродвигуна і вихідним валом, передає на електрогенератор, замикаючи контур електрокінематичного кола, при цьому збільшуючи момент сили з рівноприскореним збільшенням циркуляції кутової швидкості по замкнутому контуру даного кола. При досягненні заданої кутової швидкості на вихідному валу гальмівний механізм, у вигляді пластинкового насоса, під дією регулятора кутової швидкості розгальмовує або гальмує опорну шестірню, що забезпечує автоматичне регулювання кутової швидкості, працюючи за рахунок змодельованого утворюючого енергію планетарного механізму атома, забезпечуючи автономну, економічну, екологічно чисту працю атомної екоенергоелектростанції, тобто працює на атомній енергії без радіації. Сукупність заявлених ознак забезпечує збільшення як моменту сили, так і кутової швидкості на вихідному валу, що дозволяє збільшити ККД конструкції і одержати раніше невідомий результат в області енергетики і машинобудування, забезпечуючи реалізацію нового рівня техніки. Суть атомної екоенергоелектростанції пояснюється кресленням електрокінематичної схеми, на якій показано замкнутий контур електрокінематичного кола, електрогенератор 1, електродвигун 2, у якого ротор 3 і статор 4 рухомі по відношенню один до одного, з щітковим 1 UA 101524 U 5 10 15 20 25 30 35 40 45 механізмом 5 і вихідним валом 6, регулятор кутової швидкості 7, гальмівний механізм 8, у вигляді пластинкового насоса, з краном 9 і двоступеневий планетарний механізм 10 на опорах 11, 12, у якому проміжна шестірня 13 оснащена зубчатим вінцем внутрішнього зачеплення 14, зв'язаного через двовінцевий сателіт 15 з центральним колесом 16 першого ступеня і центральним колесом 17, через двовінцевий сателіт 18 другого ступеня і опорну шестірню 19 з валом 20, які обертаються на водилі 21 двоступеневого планетарного механізму 10. Пусковий перемикач 22 замкнутого контуру електрокінематичного кола з зовнішнім джерелом енергії 23. Атомна екоенергоелектростанція працює наступним чином: електродвигун 2, запущений від зовнішнього джерела енергії 23, через пусковий перемикач 22 і щітковий механізм 5 передає потік енергії на рухомі по відношенню один до одного ротор 3 і статор 4 електродвигуна 2, у якому ротор 3, спираючись на статор 4, зв'язаний з вихідним валом 6, передає потік енергії, через передаточне число двоступеневого планетарного механізму 10 і опорну шестірню 19, на електрогенератор 1, тобто момент сили і кутова швидкість з ротора 3 електродвигуна 2, через передаточне число послідовно зв'язаних центрального колеса 16 з двовінцевим сателітом 15 першого ступеня, проміжну шестірню 13, оснащену зубчатим вінцем внутрішнього зачеплення 14, та через центральне колесо 17 і двовінцевий сателіт 18 другого ступеня, спираючись на рухому точку опори на плечі, тобто на опорну шестірню 19, і через водило 21 двоступеневого планетарного механізму 10, зв'язаного з статором 4 електродвигуна 2 і вихідним валом 6, передає на електрогенератор 1, замикаючи контур електрокінематичного кола. При цьому оснащення проміжної шестірні 13 зубчатим вінцем внутрішнього зачеплення 14 із збільшеним діаметром, збільшує передаточне число двоступеневого планетарного механізму 10, а також забезпечує спільний напрямок обертання ротора 3 з оборотами самого електродвигуна 2 в цілому, рівноприскорено збільшуючи кутову швидкість на вихідному валу 6. При досягненні заданої кутової швидкості на вихідному валу 6 регулятор кутової швидкості 7 відкриває кран 9 циркуляції гальмівної рідини гальмівного механізму 8, розгальмовуючи вал 20 опорної шестірні 19, зменшуючи кутову швидкість на вихідному валу 6, а при зменшенні заданої кутової швидкості регулятор кутової швидкості 7 закриває кран 9, збільшуючи кутову швидкість на вихідному валу 6, тобто забезпечує автоматичне регулювання заданої кутової швидкості, працюючи за рахунок змодельованого утворюючого енергію планетарного механізму атома, забезпечуючи автономну, економічну, екологічно чисту роботу атомної екоенергоелектростанції із збільшеним ККД, тобто працює на атомній енергії без радіації. Таким чином збільшення ККД конструкції атомної екоенергоелектростанції аналогічно конструкції, утворюючій енергію планетарного механізму атома, Сонячної системи планет, де як такої не рухомої точки опори не має, а є взаємодія ядра атома з електронами, які спираються на зовнішнє середовище, тобто спираючись на рухому точку опори на плечі, утворюють природну атомну екоенергоелектростанцію. Атомна екоенергоелектростанція автономна, економічна, екологічно чиста, працююча за рахунок змодельованого утворюючого енергію планетарного механізму атома, Сонячної системи планет, тобто працює на атомній енергії без радіації і може бути використана в області енергетики і машинобудування, а також як двигун на всіх видах транспорту і сільгоспмашинах, включаючи авіаційний і космічний транспорт. Джерела інформації: 1. Патент на винахід UA 13497 С2, F16H /32, 1993 р. (аналог). 2. Патент на корисну модель UA 46046 U, F16H1/00, 2009 р. (аналог). 3. Патент на корисну модель UA 80616 U, F3G3/00, 2012 р. (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Атомна екоенергоелектростанція, що містить замкнутий контур електрокінематичного кола, електрогенератор, електродвигун, у якого ротор і статор співвісні з головною віссю обертання двоступеневого планетарного механізму і рухомі по відношенню один до одного та зв'язані: ротор - з центральним колесом, а статор - з водилом і вихідним валом, опорну шестірню, регулятор кутової швидкості, гальмівний механізм, щітковий механізм, яка відрізняється тим, що проміжна шестірня двоступеневого планетарного механізму оснащена зубчатим вінцем внутрішнього зачеплення і зв'язана з двовінцевим сателітом першого ступеня. 2 UA 101524 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
