Наповнювач

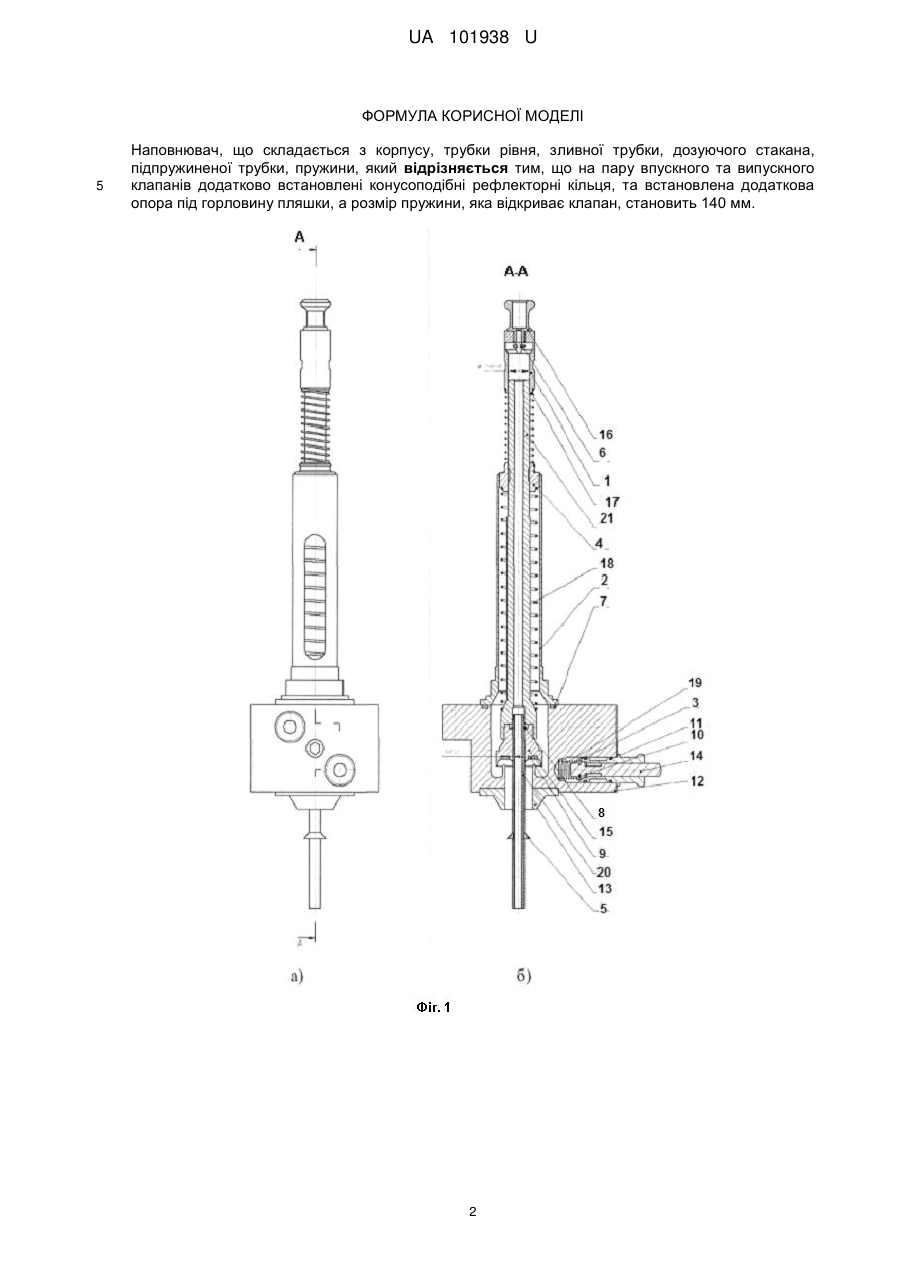

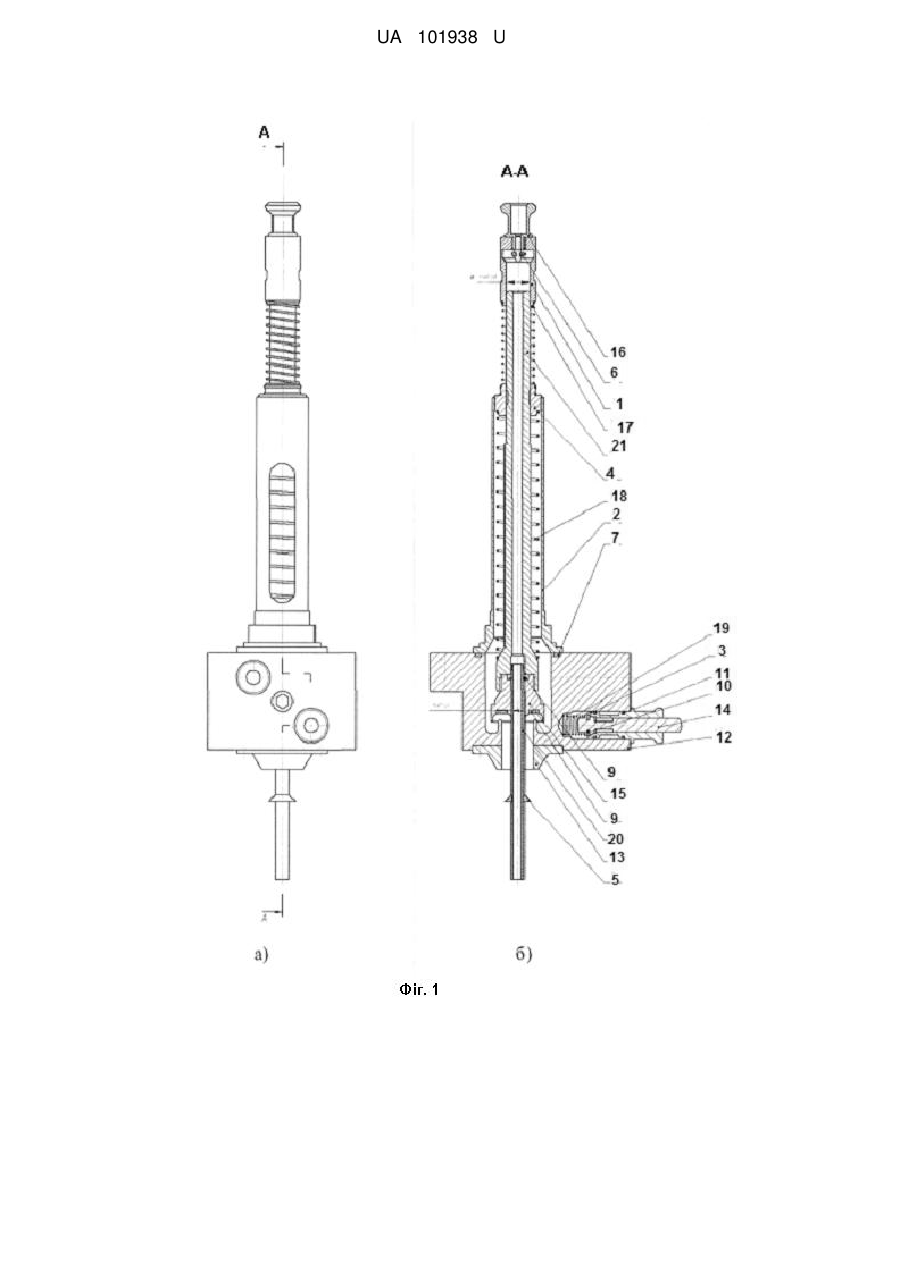

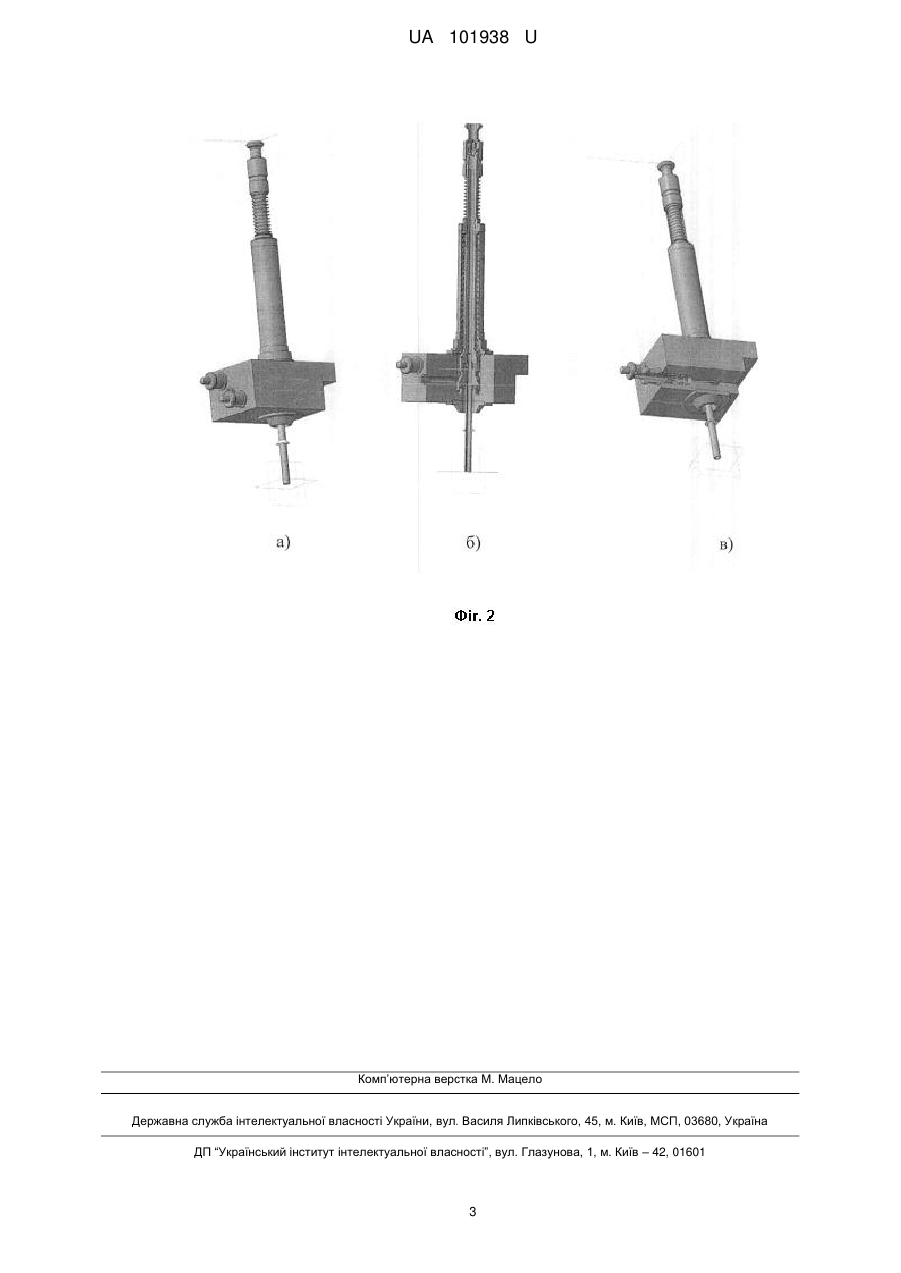

Реферат: Наповнювач складається з корпусу, трубки рівня, зливної трубки, дозуючого стакана, підпружиненої трубки, пружини. На пару впускного та випускного клапанів, додатково встановлені конусоподібні рефлекторні кільця, та встановлена додаткова опора під горловину пляшки, а розмір пружини, яка відкриває клапан, становить 140 мм. UA 101938 U (54) НАПОВНЮВАЧ UA 101938 U UA 101938 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчових виробництв і може бути використана при розливі газованих, негазованих вод, соків, пива. Як найближчий аналог вибраний наповнювач [Мальцев П.М., Зазирная М.В. Технология безалкогольных и слабоалкогольных напитков. - М.: Пищевая промышленность, 1970. - ст. 136], який складається з корпусу, трубки рівня, зливної трубки, дозуючого стакана, підпружиненої трубки, пружини. Недоліками такого наповнювача є: - доступ повітря до продукту, який розливаємо; - велика вартість в обслуговуванні та ремонті; - неможливість використання різних видів напоїв; - втрати рідини під час розливу; В основу корисної моделі поставлена задача покращення якості розливу води, швидка переорієнтація на різні види продукту, зменшення втрат при розливі, зручність у користуванні та обслуговуванні, покращення якості розлитого продукту завдяки зменшенню втрат газу. Поставлена задача вирішується тим, що наповнювач складається з корпусу, трубки рівня, зливної трубки, дозуючого стакана, підпружиненої трубки, пружини. Згідно з корисною моделлю, на пару впускного та випускного клапанів додатково встановлюються конусоподібні рефлекторні кільця, та встановлюється додаткова опора під горловину пляшки, а розмір пружини, яка відкриває клапан становить 140 мм. Причинно-наслідковий зв'язок між запропонованими ознаками та технічним результатом полягає в наступному. Застосування однієї пари впускних та випускних клапанів дозволяє спростити конструкцію наповнювача та зменшити час при наповненні пляшки рідиною. Заміна конструкції клапанів зі встановленням конусоподібних дефлекторних кілець підвищує герметичність клапанів. Встановлення додаткової опори під горловину пляшки дозволить позбавитися від втрат рідини при процесі наповнення. Зменшення геометричних параметрів (довжини) пружини дозволяє зменшити час наповнення цим самим без суттєвих витрат підвищується продуктивність. Конструкція наповнювача пояснюється фіг. 1 (а - загальний вигляд; б - переріз наповнювача) та фіг. 2 (a-3D модель; б - з вирізом ½; в - з вирізом ¼). Наповнювач складається з наступних основних вузлів: З корпусу 12, та кришки 13, трубки рівня 20 із зонтиком 5 та напрямної трубки 21, двох ущільнюючих кілець 10 та 11, клапана 14, пробки 16, та чотирьох гумових кілець 6-9, перехідника 15, трьох пружин 17-19, також є три втулки 1-3, гайка 4. Працює наповнювач наступним чином. Незаповнені пляшки встановлюються на транспортері, що підводить, через завантажувальний шнек і завантажувальну зірку підготовчого столу на притискні механізми (столики) каруселі розливального пристрою. Притискні механізми піднімають пляшки і притискають їх до клапанів заповнення. Під час підйому притискних механізмів здійснюється опитування про наявність пляшки. Якщо пляшка піднімається, запускається операція заповнення і пляшка наповняється, спочатку СО2 до зрівноваження тиску в пляшці та баку, а потім рідиною. Якщо пляшка відсутня, то відповідний клапан заповнення залишається закритим. Етапи наповнення продукцією пляшки: 1) подача тиску (врівноваження), 2) заповнення пляшки, 3) завершення наповнення (відключення подачі рідини), 4) припинення роботи та скидання тиску. Коли тиск в пляшці вирівнюється з тиском в розливальному бачку, пружина 18 відкриває клапан 15 і починається ізобарометричне (гравітаційне) наповнення. Рідина стікає в пляшку. Конусоподібне дефлекторне кільце 8, надіте на вихідну трубу 20, запобігає утворенню турбулентності рідини. У міру того, як рідина заповнює пляшку, газ стікає назад. Фаза наповнення завершується, коли рідина в пляшці досягає горловини вихідної труби 20, блокуючи вихід газу, а значить і повернення газу в розливальний бачок через вихідну трубу 20. Рівень наповнення встановлюється в залежності від вихідної трубки 20. Після операції заповнення притискні механізми опускаються, і наповнені пляшки подаються через передавальну зірку підготовчого столу на закупорювальний пристрій. Закупорені пляшки передаються через розвантажувальну зірку на транспортер, що відводить наповнену пляшку. Технічний результат полягає в покращенні якості розливу води, підвищенні продуктивності розливу, спрощенні обслуговування та ремонту, можливості переорієнтування на різні види продукту зменшенні втрат газу, що в свою чергу призводить до покращення якості продукту. 60 1 UA 101938 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Наповнювач, що складається з корпусу, трубки рівня, зливної трубки, дозуючого стакана, підпружиненої трубки, пружини, який відрізняється тим, що на пару впускного та випускного клапанів додатково встановлені конусоподібні рефлекторні кільця, та встановлена додаткова опора під горловину пляшки, а розмір пружини, яка відкриває клапан, становить 140 мм. 2 UA 101938 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
