Опорний шарнір

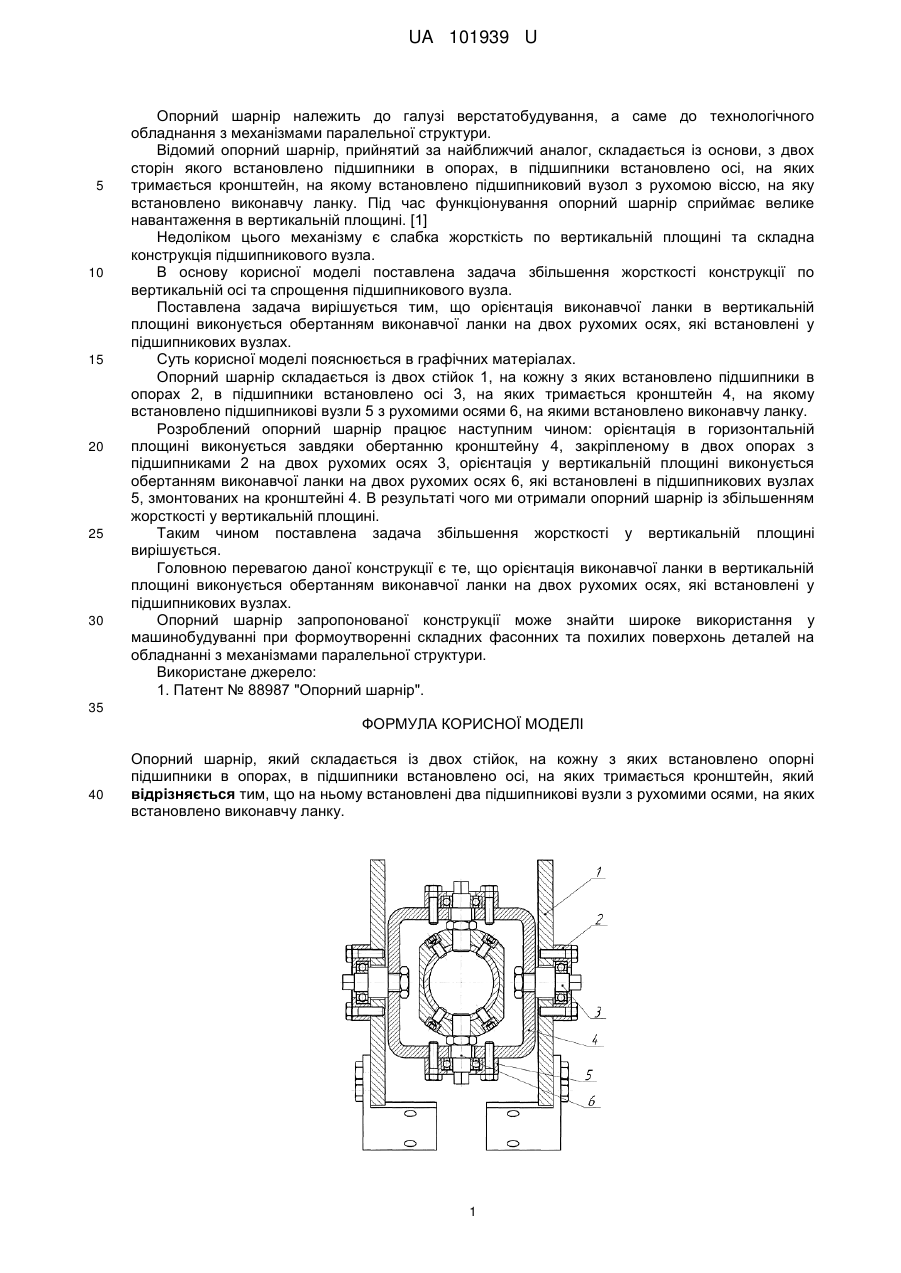

Реферат: Опорний шарнір складається із двох стійок, на кожну з яких встановлено опорні підшипники в опорах, в підшипники встановлено осі, на яких тримається кронштейн. Також на ньому встановлені два підшипникові вузли з рухомими осями, на яких встановлено виконавчу ланку. UA 101939 U (54) ОПОРНИЙ ШАРНІР UA 101939 U UA 101939 U 5 10 15 20 25 30 Опорний шарнір належить до галузі верстатобудування, а саме до технологічного обладнання з механізмами паралельної структури. Відомий опорний шарнір, прийнятий за найближчий аналог, складається із основи, з двох сторін якого встановлено підшипники в опорах, в підшипники встановлено осі, на яких тримається кронштейн, на якому встановлено підшипниковий вузол з рухомою віссю, на яку встановлено виконавчу ланку. Під час функціонування опорний шарнір сприймає велике навантаження в вертикальній площині. [1] Недоліком цього механізму є слабка жорсткість по вертикальній площині та складна конструкція підшипникового вузла. В основу корисної моделі поставлена задача збільшення жорсткості конструкції по вертикальній осі та спрощення підшипникового вузла. Поставлена задача вирішується тим, що орієнтація виконавчої ланки в вертикальній площині виконується обертанням виконавчої ланки на двох рухомих осях, які встановлені у підшипникових вузлах. Суть корисної моделі пояснюється в графічних матеріалах. Опорний шарнір складається із двох стійок 1, на кожну з яких встановлено підшипники в опорах 2, в підшипники встановлено осі 3, на яких тримається кронштейн 4, на якому встановлено підшипникові вузли 5 з рухомими осями 6, на якими встановлено виконавчу ланку. Розроблений опорний шарнір працює наступним чином: орієнтація в горизонтальній площині виконується завдяки обертанню кронштейну 4, закріпленому в двох опорах з підшипниками 2 на двох рухомих осях 3, орієнтація у вертикальній площині виконується обертанням виконавчої ланки на двох рухомих осях 6, які встановлені в підшипникових вузлах 5, змонтованих на кронштейні 4. В результаті чого ми отримали опорний шарнір із збільшенням жорсткості у вертикальній площині. Таким чином поставлена задача збільшення жорсткості у вертикальній площині вирішується. Головною перевагою даної конструкції є те, що орієнтація виконавчої ланки в вертикальній площині виконується обертанням виконавчої ланки на двох рухомих осях, які встановлені у підшипникових вузлах. Опорний шарнір запропонованої конструкції може знайти широке використання у машинобудуванні при формоутворенні складних фасонних та похилих поверхонь деталей на обладнанні з механізмами паралельної структури. Використане джерело: 1. Патент № 88987 "Опорний шарнір". 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Опорний шарнір, який складається із двох стійок, на кожну з яких встановлено опорні підшипники в опорах, в підшипники встановлено осі, на яких тримається кронштейн, який відрізняється тим, що на ньому встановлені два підшипникові вузли з рухомими осями, на яких встановлено виконавчу ланку. 1 UA 101939 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
