Пневматичний підйомник для рідини
Номер патенту: 102037
Опубліковано: 12.10.2015
Автори: РУСНАК ВІТАЛІЙ МИХАЙЛОВИЧ, Божок Аркадій Михайлович, Гераськін Володимир Миколайович
Формула / Реферат
Пневматичний підйомник для рідини, що містить резервуар з водою, розміщений над ним бак, компресор, повітроводяний балон, сполучений з резервуаром і баком через гідролінії і ручні крани, а з компресором і атмосферою - пневмолінії і ручні крани, який відрізняється тим, що в ньому додатково установлений повітророзподільник, виконаний у вигляді корпуса з кришкою, усередині якого розміщений шток з упором, оберненим нахилом до ролика додатково установленого фіксатора, з'єднаний з одним кінцем стрижня із сідлом, взаємодіючим з пружиною, і регулювальною гайкою розміщеною на другому кінці стрижня за кришкою, а шток зв'язаний з клапанами автоматичного перепуску стисненого і атмосферного повітря в порожнину повітророзподільника з можливістю взаємодіяти із сідлом насадки пневмолінії додатково установленого ресивера, сполученого пневмолінією з компресором, а також із сідлом насадка пневмолінії сполученої з атмосферою, і торцями зв'язаний із сердечниками додатково установлених електромагнітів, причому порожнина повітророзподільника пневмолініями сполучена безпосередньо з надрідинним простором повітроводяного балона, у верхній частині якого розміщений поплавок верхнього, а у нижній частині - поплавок нижнього рівня води, шарнірно зв'язані через важелі з корпусом балона, а також в балоні додатково установлені верхній і нижній мікровимикачі, рухомі контакти яких зв'язані з поплавками, а нерухомі контакти провідниками з'єднані з додатково установленим джерелом електричного струму і котушками електромагнітів, причому резервуар з водою і бак сполучені з повітроводяним балоном через гідролінії з автоматичними перепускними клапанами.
Текст

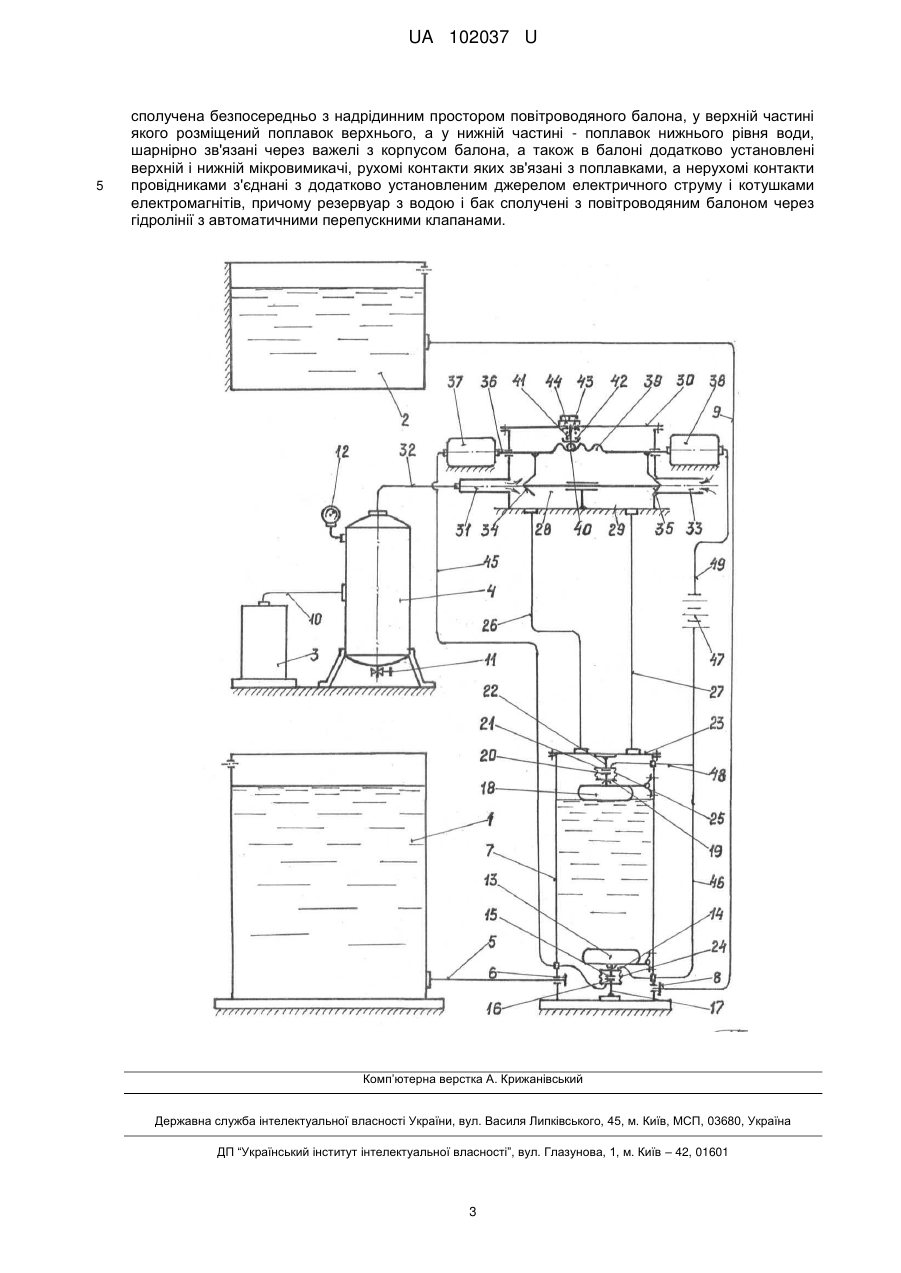

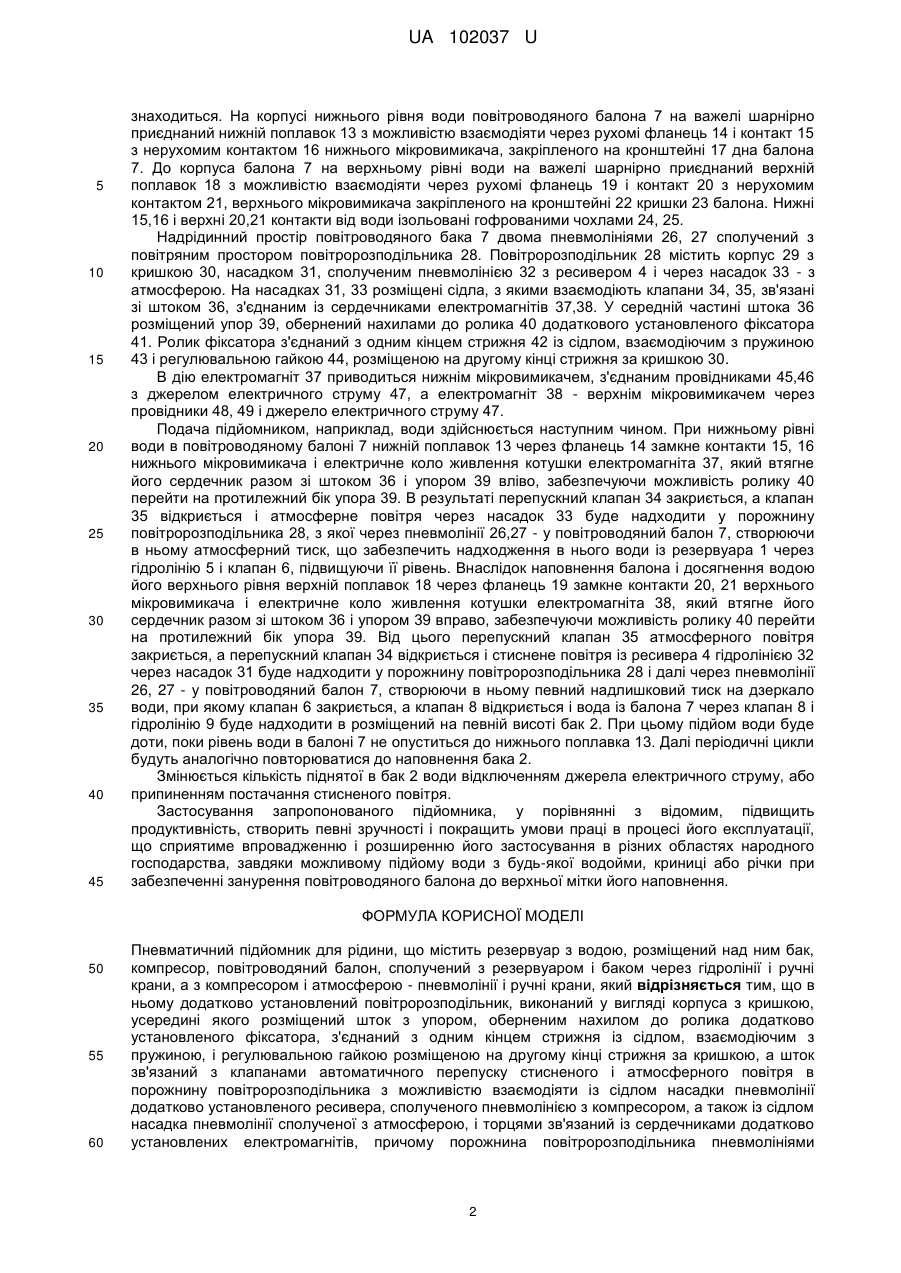

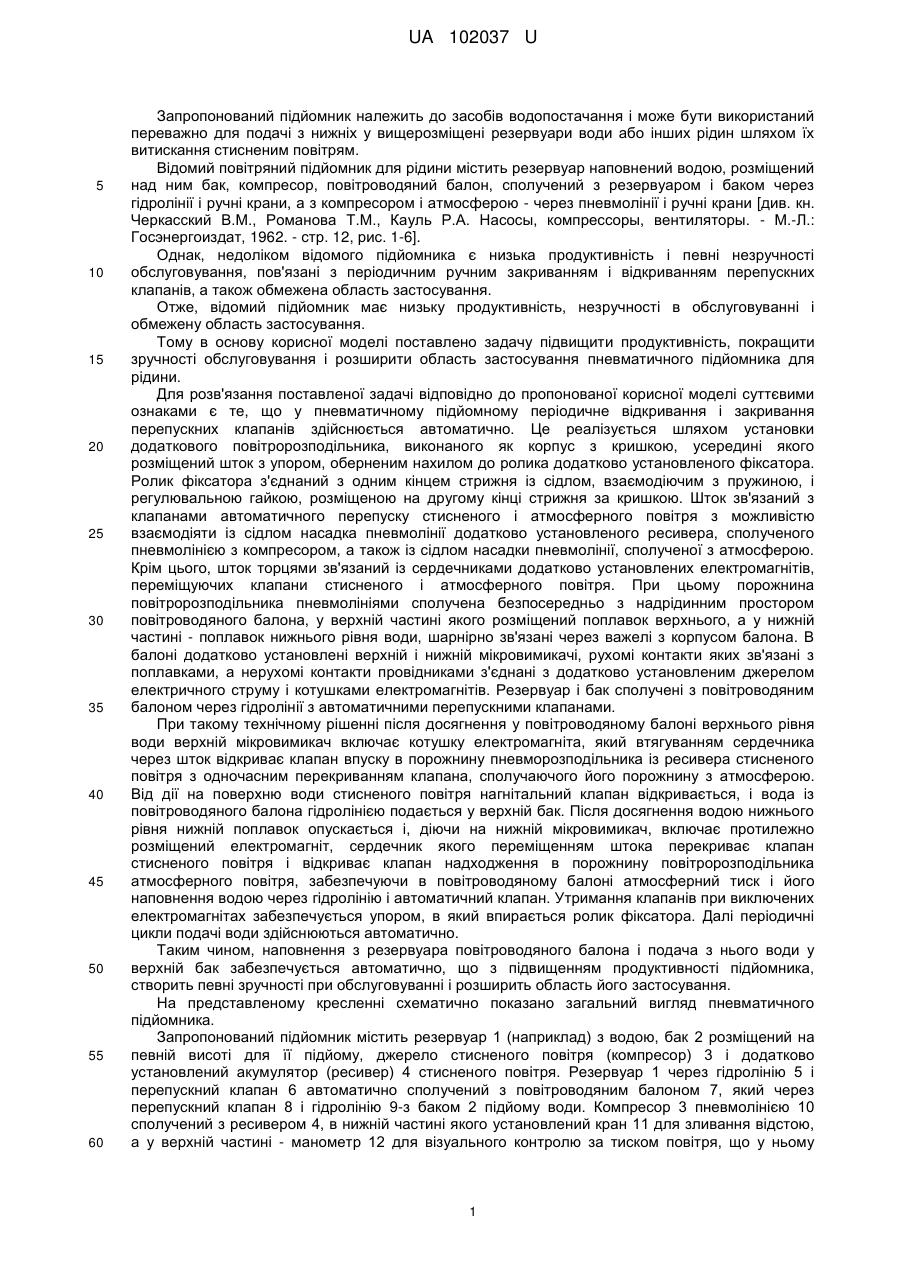

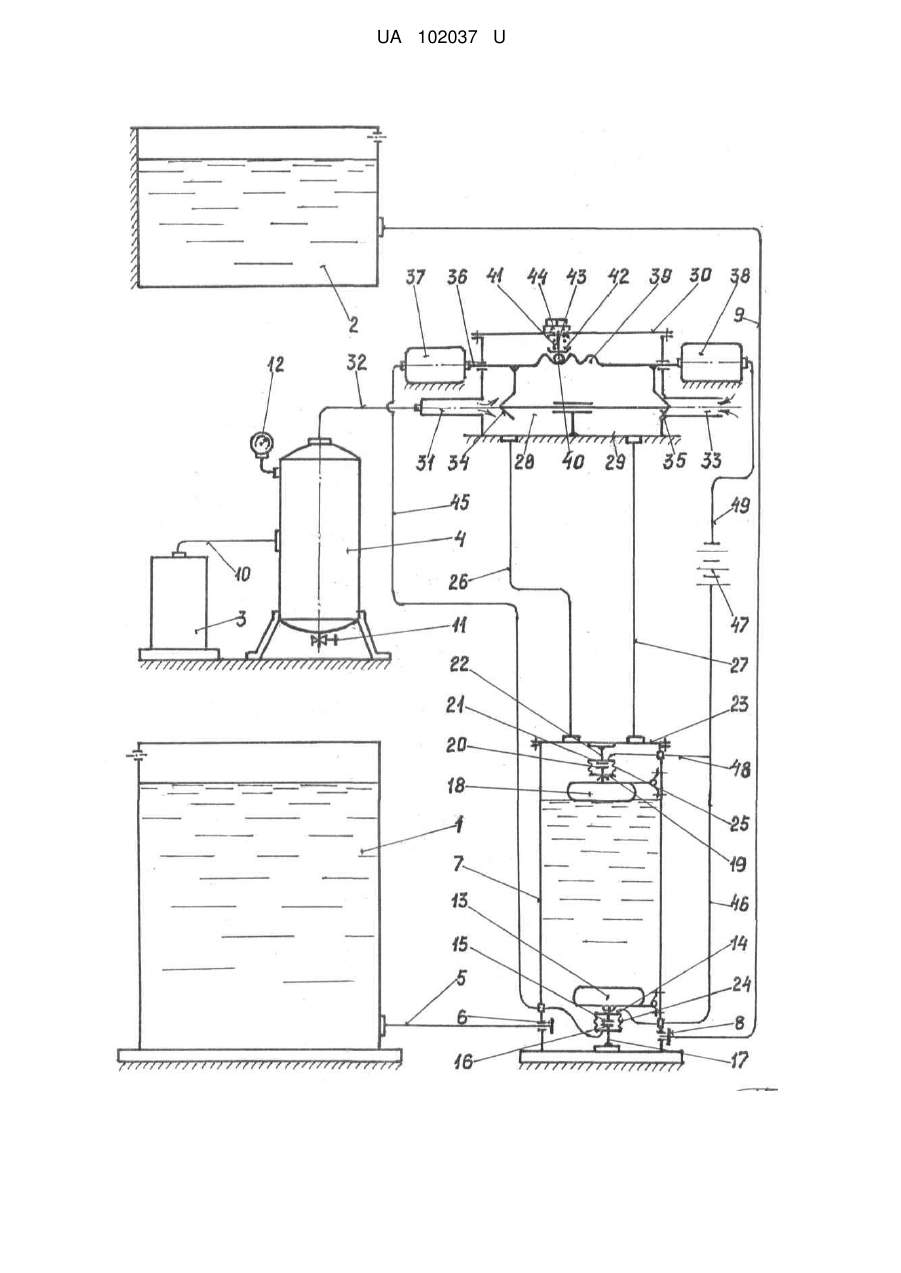

Реферат: Пневматичний підйомник для рідини містить резервуар з водою, розміщений над ним бак, компресор, повітроводяний балон, сполучений з резервуаром і баком через гідролінії і ручні крани, а з компресором і атмосферою - пневмолінії і ручні крани. В ньому додатково установлений повітророзподільник, виконаний у вигляді корпуса з кришкою, усередині якого розміщений шток з упором, оберненим нахилом до ролика додатково установленого фіксатора, з'єднаний з одним кінцем стрижня із сідлом, взаємодіючим з пружиною, і регулювальною гайкою, розміщеною на другому кінці стрижня за кришкою. Шток зв'язаний з клапанами автоматичного перепуску стисненого і атмосферного повітря в порожнину повітророзподільника з можливістю взаємодіяти із сідлом насадки пневмолінії додатково установленого ресивера, сполученого пневмолінією з компресором, а також із сідлом насадки пневмолінії, сполученої з атмосферою, і торцями зв'язаний із сердечниками додатково установлених електромагнітів. При цьому порожнина повітророзподільника пневмолініями сполучена безпосередньо з надрідинним простором повітроводяного балона, у верхній частині якого розміщений поплавок верхнього, а у нижній частині - поплавок нижнього рівня води, шарнірно зв'язані через важелі з корпусом балона. Також в балоні додатково установлені верхній і нижній мікровимикачі, рухомі контакти яких зв'язані з поплавками, а нерухомі контакти провідниками з'єднані з додатково установленим джерелом електричного струму і котушками електромагнітів. Резервуар з водою і бак сполучені з повітроводяним балоном через гідролінії з автоматичними перепускними клапанами. UA 102037 U (12) UA 102037 U UA 102037 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований підйомник належить до засобів водопостачання і може бути використаний переважно для подачі з нижніх у вищерозміщені резервуари води або інших рідин шляхом їх витискання стисненим повітрям. Відомий повітряний підйомник для рідини містить резервуар наповнений водою, розміщений над ним бак, компресор, повітроводяний балон, сполучений з резервуаром і баком через гідролінії і ручні крани, а з компресором і атмосферою - через пневмолінії і ручні крани [див. кн. Черкасский В.М., Романова Т.М., Кауль Р.А. Насосы, компрессоры, вентиляторы. - Μ.-Л.: Госэнергоиздат, 1962. - стр. 12, рис. 1-6]. Однак, недоліком відомого підйомника є низька продуктивність і певні незручності обслуговування, пов'язані з періодичним ручним закриванням і відкриванням перепускних клапанів, а також обмежена область застосування. Отже, відомий підйомник має низьку продуктивність, незручності в обслуговуванні і обмежену область застосування. Тому в основу корисної моделі поставлено задачу підвищити продуктивність, покращити зручності обслуговування і розширити область застосування пневматичного підйомника для рідини. Для розв'язання поставленої задачі відповідно до пропонованої корисної моделі суттєвими ознаками є те, що у пневматичному підйомному періодичне відкривання і закривання перепускних клапанів здійснюється автоматично. Це реалізується шляхом установки додаткового повітророзподільника, виконаного як корпус з кришкою, усередині якого розміщений шток з упором, оберненим нахилом до ролика додатково установленого фіксатора. Ролик фіксатора з'єднаний з одним кінцем стрижня із сідлом, взаємодіючим з пружиною, і регулювальною гайкою, розміщеною на другому кінці стрижня за кришкою. Шток зв'язаний з клапанами автоматичного перепуску стисненого і атмосферного повітря з можливістю взаємодіяти із сідлом насадка пневмолінії додатково установленого ресивера, сполученого пневмолінією з компресором, а також із сідлом насадки пневмолінії, сполученої з атмосферою. Крім цього, шток торцями зв'язаний із сердечниками додатково установлених електромагнітів, переміщуючих клапани стисненого і атмосферного повітря. При цьому порожнина повітророзподільника пневмолініями сполучена безпосередньо з надрідинним простором повітроводяного балона, у верхній частині якого розміщений поплавок верхнього, а у нижній частині - поплавок нижнього рівня води, шарнірно зв'язані через важелі з корпусом балона. В балоні додатково установлені верхній і нижній мікровимикачі, рухомі контакти яких зв'язані з поплавками, а нерухомі контакти провідниками з'єднані з додатково установленим джерелом електричного струму і котушками електромагнітів. Резервуар і бак сполучені з повітроводяним балоном через гідролінії з автоматичними перепускними клапанами. При такому технічному рішенні після досягнення у повітроводяному балоні верхнього рівня води верхній мікровимикач включає котушку електромагніта, який втягуванням сердечника через шток відкриває клапан впуску в порожнину пневморозподільника із ресивера стисненого повітря з одночасним перекриванням клапана, сполучаючого його порожнину з атмосферою. Від дії на поверхню води стисненого повітря нагнітальний клапан відкривається, і вода із повітроводяного балона гідролінією подається у верхній бак. Після досягнення водою нижнього рівня нижній поплавок опускається і, діючи на нижній мікровимикач, включає протилежно розміщений електромагніт, сердечник якого переміщенням штока перекриває клапан стисненого повітря і відкриває клапан надходження в порожнину повітророзподільника атмосферного повітря, забезпечуючи в повітроводяному балоні атмосферний тиск і його наповнення водою через гідролінію і автоматичний клапан. Утримання клапанів при виключених електромагнітах забезпечується упором, в який впирається ролик фіксатора. Далі періодичні цикли подачі води здійснюються автоматично. Таким чином, наповнення з резервуара повітроводяного балона і подача з нього води у верхній бак забезпечується автоматично, що з підвищенням продуктивності підйомника, створить певні зручності при обслуговуванні і розширить область його застосування. На представленому кресленні схематично показано загальний вигляд пневматичного підйомника. Запропонований підйомник містить резервуар 1 (наприклад) з водою, бак 2 розміщений на певній висоті для її підйому, джерело стисненого повітря (компресор) 3 і додатково установлений акумулятор (ресивер) 4 стисненого повітря. Резервуар 1 через гідролінію 5 і перепускний клапан 6 автоматично сполучений з повітроводяним балоном 7, який через перепускний клапан 8 і гідролінію 9-з баком 2 підйому води. Компресор 3 пневмолінією 10 сполучений з ресивером 4, в нижній частині якого установлений кран 11 для зливання відстою, а у верхній частині - манометр 12 для візуального контролю за тиском повітря, що у ньому 1 UA 102037 U 5 10 15 20 25 30 35 40 45 знаходиться. На корпусі нижнього рівня води повітроводяного балона 7 на важелі шарнірно приєднаний нижній поплавок 13 з можливістю взаємодіяти через рухомі фланець 14 і контакт 15 з нерухомим контактом 16 нижнього мікровимикача, закріпленого на кронштейні 17 дна балона 7. До корпуса балона 7 на верхньому рівні води на важелі шарнірно приєднаний верхній поплавок 18 з можливістю взаємодіяти через рухомі фланець 19 і контакт 20 з нерухомим контактом 21, верхнього мікровимикача закріпленого на кронштейні 22 кришки 23 балона. Нижні 15,16 і верхні 20,21 контакти від води ізольовані гофрованими чохлами 24, 25. Надрідинний простір повітроводяного бака 7 двома пневмолініями 26, 27 сполучений з повітряним простором повітророзподільника 28. Повітророзподільник 28 містить корпус 29 з кришкою 30, насадком 31, сполученим пневмолінією 32 з ресивером 4 і через насадок 33 - з атмосферою. На насадках 31, 33 розміщені сідла, з якими взаємодіють клапани 34, 35, зв'язані зі штоком 36, з'єднаним із сердечниками електромагнітів 37,38. У середній частині штока 36 розміщений упор 39, обернений нахилами до ролика 40 додаткового установленого фіксатора 41. Ролик фіксатора з'єднаний з одним кінцем стрижня 42 із сідлом, взаємодіючим з пружиною 43 і регулювальною гайкою 44, розміщеною на другому кінці стрижня за кришкою 30. В дію електромагніт 37 приводиться нижнім мікровимикачем, з'єднаним провідниками 45,46 з джерелом електричного струму 47, а електромагніт 38 - верхнім мікровимикачем через провідники 48, 49 і джерело електричного струму 47. Подача підйомником, наприклад, води здійснюється наступним чином. При нижньому рівні води в повітроводяному балоні 7 нижній поплавок 13 через фланець 14 замкне контакти 15, 16 нижнього мікровимикача і електричне коло живлення котушки електромагніта 37, який втягне його сердечник разом зі штоком 36 і упором 39 вліво, забезпечуючи можливість ролику 40 перейти на протилежний бік упора 39. В результаті перепускний клапан 34 закриється, а клапан 35 відкриється і атмосферне повітря через насадок 33 буде надходити у порожнину повітророзподільника 28, з якої через пневмолінії 26,27 - у повітроводяний балон 7, створюючи в ньому атмосферний тиск, що забезпечить надходження в нього води із резервуара 1 через гідролінію 5 і клапан 6, підвищуючи її рівень. Внаслідок наповнення балона і досягнення водою його верхнього рівня верхній поплавок 18 через фланець 19 замкне контакти 20, 21 верхнього мікровимикача і електричне коло живлення котушки електромагніта 38, який втягне його сердечник разом зі штоком 36 і упором 39 вправо, забезпечуючи можливість ролику 40 перейти на протилежний бік упора 39. Від цього перепускний клапан 35 атмосферного повітря закриється, а перепускний клапан 34 відкриється і стиснене повітря із ресивера 4 гідролінією 32 через насадок 31 буде надходити у порожнину повітророзподільника 28 і далі через пневмолінії 26, 27 - у повітроводяний балон 7, створюючи в ньому певний надлишковий тиск на дзеркало води, при якому клапан 6 закриється, а клапан 8 відкриється і вода із балона 7 через клапан 8 і гідролінію 9 буде надходити в розміщений на певній висоті бак 2. При цьому підйом води буде доти, поки рівень води в балоні 7 не опуститься до нижнього поплавка 13. Далі періодичні цикли будуть аналогічно повторюватися до наповнення бака 2. Змінюється кількість піднятої в бак 2 води відключенням джерела електричного струму, або припиненням постачання стисненого повітря. Застосування запропонованого підйомника, у порівнянні з відомим, підвищить продуктивність, створить певні зручності і покращить умови праці в процесі його експлуатації, що сприятиме впровадженню і розширенню його застосування в різних областях народного господарства, завдяки можливому підйому води з будь-якої водойми, криниці або річки при забезпеченні занурення повітроводяного балона до верхньої мітки його наповнення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Пневматичний підйомник для рідини, що містить резервуар з водою, розміщений над ним бак, компресор, повітроводяний балон, сполучений з резервуаром і баком через гідролінії і ручні крани, а з компресором і атмосферою - пневмолінії і ручні крани, який відрізняється тим, що в ньому додатково установлений повітророзподільник, виконаний у вигляді корпуса з кришкою, усередині якого розміщений шток з упором, оберненим нахилом до ролика додатково установленого фіксатора, з'єднаний з одним кінцем стрижня із сідлом, взаємодіючим з пружиною, і регулювальною гайкою розміщеною на другому кінці стрижня за кришкою, а шток зв'язаний з клапанами автоматичного перепуску стисненого і атмосферного повітря в порожнину повітророзподільника з можливістю взаємодіяти із сідлом насадки пневмолінії додатково установленого ресивера, сполученого пневмолінією з компресором, а також із сідлом насадка пневмолінії сполученої з атмосферою, і торцями зв'язаний із сердечниками додатково установлених електромагнітів, причому порожнина повітророзподільника пневмолініями 2 UA 102037 U 5 сполучена безпосередньо з надрідинним простором повітроводяного балона, у верхній частині якого розміщений поплавок верхнього, а у нижній частині - поплавок нижнього рівня води, шарнірно зв'язані через важелі з корпусом балона, а також в балоні додатково установлені верхній і нижній мікровимикачі, рухомі контакти яких зв'язані з поплавками, а нерухомі контакти провідниками з'єднані з додатково установленим джерелом електричного струму і котушками електромагнітів, причому резервуар з водою і бак сполучені з повітроводяним балоном через гідролінії з автоматичними перепускними клапанами. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F04B 47/00
Мітки: підйомник, рідини, пневматичний
