Очисник головок коренеплодів

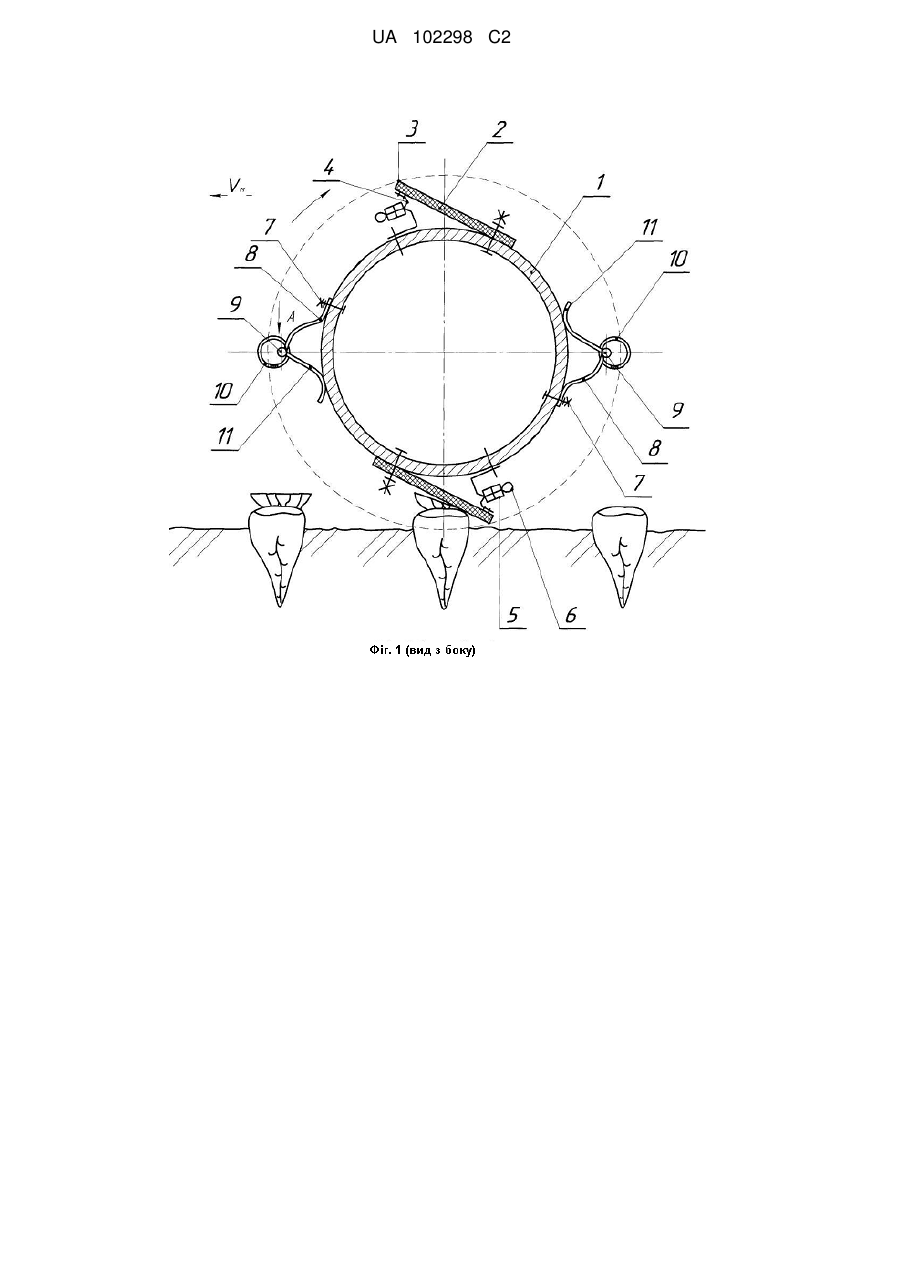

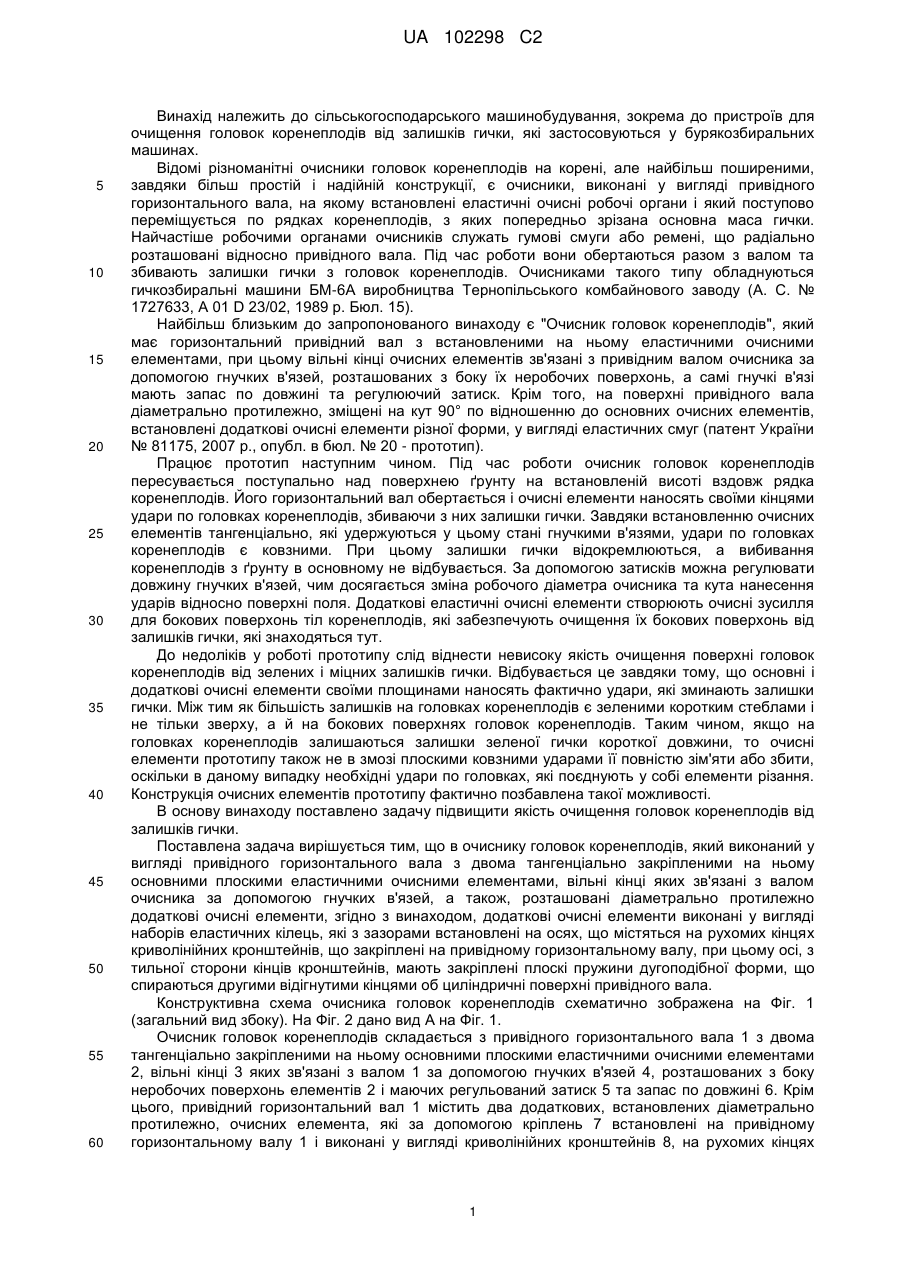

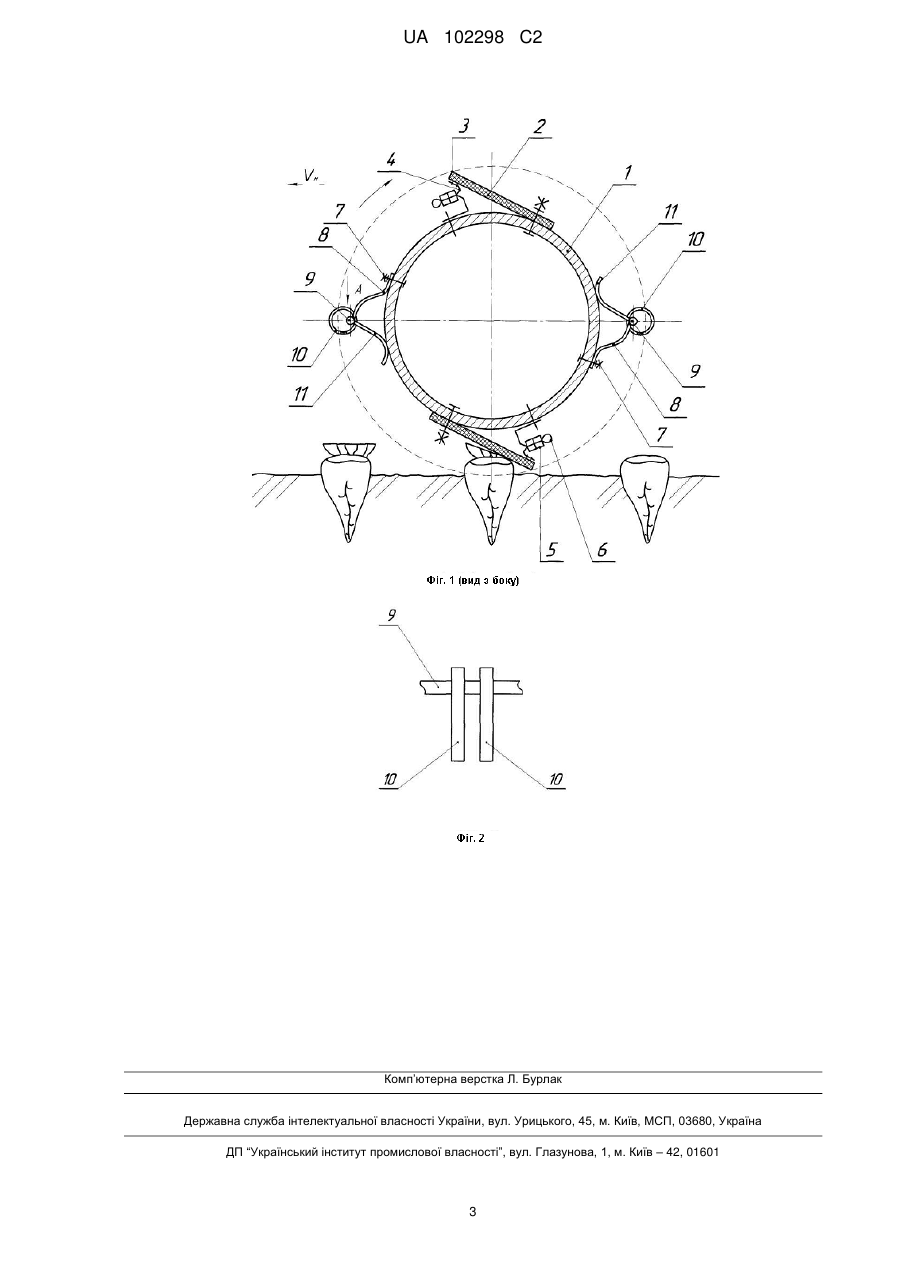

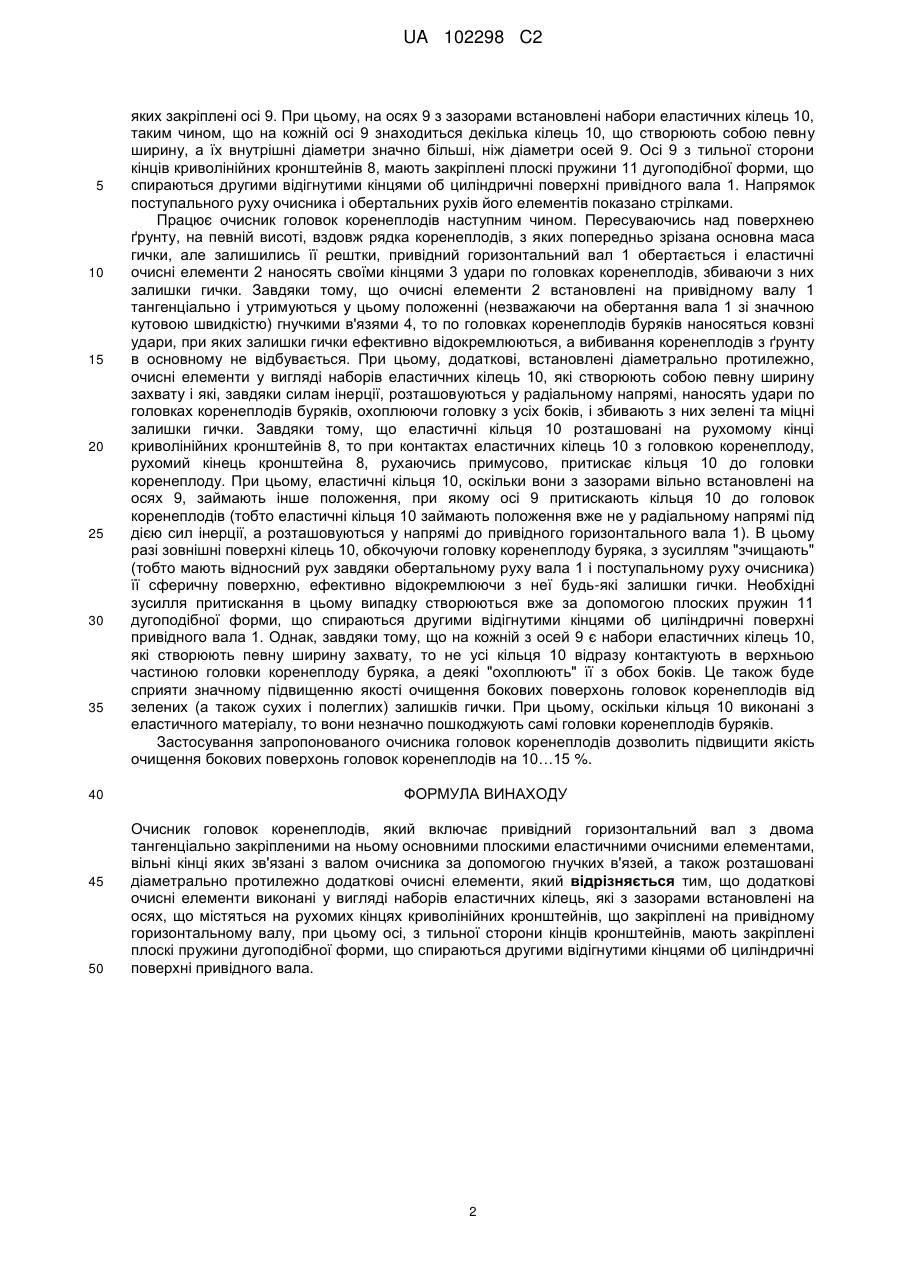

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи. Додаткові очисні елементи виконані у вигляді наборів еластичних кілець, які з зазорами встановлені на осях, що містяться на рухомих кінцях криволінійних кронштейнів, що закріплені на привідному горизонтальному валу. При цьому осі, з тильної сторони кінців кронштейнів, мають закріплені плоскі пружини дугоподібної форми, що спираються другими відігнутими кінцями об циліндричні поверхні привідного вала. UA 102298 C2 (12) UA 102298 C2 UA 102298 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщені на кут 90° по відношенню до основних очисних елементів, встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - прототип). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють очисні зусилля для бокових поверхонь тіл коренеплодів, які забезпечують очищення їх бокових поверхонь від залишків гички, які знаходяться тут. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими коротким стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. Конструкція очисних елементів прототипу фактично позбавлена такої можливості. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані у вигляді наборів еластичних кілець, які з зазорами встановлені на осях, що містяться на рухомих кінцях криволінійних кронштейнів, що закріплені на привідному горизонтальному валу, при цьому осі, з тильної сторони кінців кронштейнів, мають закріплені плоскі пружини дугоподібної форми, що спираються другими відігнутими кінцями об циліндричні поверхні привідного вала. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з валом 1 за допомогою гнучких в'язей 4, розташованих з боку неробочих поверхонь елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елемента, які за допомогою кріплень 7 встановлені на привідному горизонтальному валу 1 і виконані у вигляді криволінійних кронштейнів 8, на рухомих кінцях 1 UA 102298 C2 5 10 15 20 25 30 35 40 45 50 яких закріплені осі 9. При цьому, на осях 9 з зазорами встановлені набори еластичних кілець 10, таким чином, що на кожній осі 9 знаходиться декілька кілець 10, що створюють собою певну ширину, а їх внутрішні діаметри значно більші, ніж діаметри осей 9. Осі 9 з тильної сторони кінців криволінійних кронштейнів 8, мають закріплені плоскі пружини 11 дугоподібної форми, що спираються другими відігнутими кінцями об циліндричні поверхні привідного вала 1. Напрямок поступального руху очисника і обертальних рухів його елементів показано стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається і еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному валу 1 тангенціально і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) гнучкими в'язями 4, то по головках коренеплодів буряків наносяться ковзні удари, при яких залишки гички ефективно відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи у вигляді наборів еластичних кілець 10, які створюють собою певну ширину захвату і які, завдяки силам інерції, розташовуються у радіальному напрямі, наносять удари по головках коренеплодів буряків, охоплюючи головку з усіх боків, і збивають з них зелені та міцні залишки гички. Завдяки тому, що еластичні кільця 10 розташовані на рухомому кінці криволінійних кронштейнів 8, то при контактах еластичних кілець 10 з головкою коренеплоду, рухомий кінець кронштейна 8, рухаючись примусово, притискає кільця 10 до головки коренеплоду. При цьому, еластичні кільця 10, оскільки вони з зазорами вільно встановлені на осях 9, займають інше положення, при якому осі 9 притискають кільця 10 до головок коренеплодів (тобто еластичні кільця 10 займають положення вже не у радіальному напрямі під дією сил інерції, а розташовуються у напрямі до привідного горизонтального вала 1). В цьому разі зовнішні поверхні кілець 10, обкочуючи головку коренеплоду буряка, з зусиллям "зчищають" (тобто мають відносний рух завдяки обертальному руху вала 1 і поступальному руху очисника) її сферичну поверхню, ефективно відокремлюючи з неї будь-які залишки гички. Необхідні зусилля притискання в цьому випадку створюються вже за допомогою плоских пружин 11 дугоподібної форми, що спираються другими відігнутими кінцями об циліндричні поверхні привідного вала 1. Однак, завдяки тому, що на кожній з осей 9 є набори еластичних кілець 10, які створюють певну ширину захвату, то не усі кільця 10 відразу контактують в верхньою частиною головки коренеплоду буряка, а деякі "охоплюють" її з обох боків. Це також буде сприяти значному підвищенню якості очищення бокових поверхонь головок коренеплодів від зелених (а також сухих і полеглих) залишків гички. При цьому, оскільки кільця 10 виконані з еластичного матеріалу, то вони незначно пошкоджують самі головки коренеплодів буряків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення бокових поверхонь головок коренеплодів на 10…15 %. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді наборів еластичних кілець, які з зазорами встановлені на осях, що містяться на рухомих кінцях криволінійних кронштейнів, що закріплені на привідному горизонтальному валу, при цьому осі, з тильної сторони кінців кронштейнів, мають закріплені плоскі пружини дугоподібної форми, що спираються другими відігнутими кінцями об циліндричні поверхні привідного вала. 2 UA 102298 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
