Литтєва машина
Номер патенту: 66172
Опубліковано: 26.12.2011
Автори: Івіцький Ігор Ігорович, Рябінін Дмитро Дмитрович, Сідоров Дмитро Едуардович, Сівецький Володимир Іванович, Сокольський Олександр Леонідович
Формула / Реферат
Литтєва машина, що містить корпус і встановлений в корпусі черв'як із наконечником, обладнаний рухомим елементом і упорами, яка відрізняється тим, що, з метою підвищення якості змішування, на внутрішній поверхні корпусу виконані поглиблення, а наконечник виконаний із заглибленнями на поверхні, які утворюють з поглибленнями корпусу канали для течії полімеру, при цьому наконечник корпусу виконаний з виточенням, в яке встановлено рухомий елемент, і з суцільною ділянкою між виточенням і черв'яком, а довжина ділянки з поглибленнями на внутрішній поверхні корпусу перевищує довжину ділянки з поглибленнями на зовнішній поверхні наконечника.
Текст

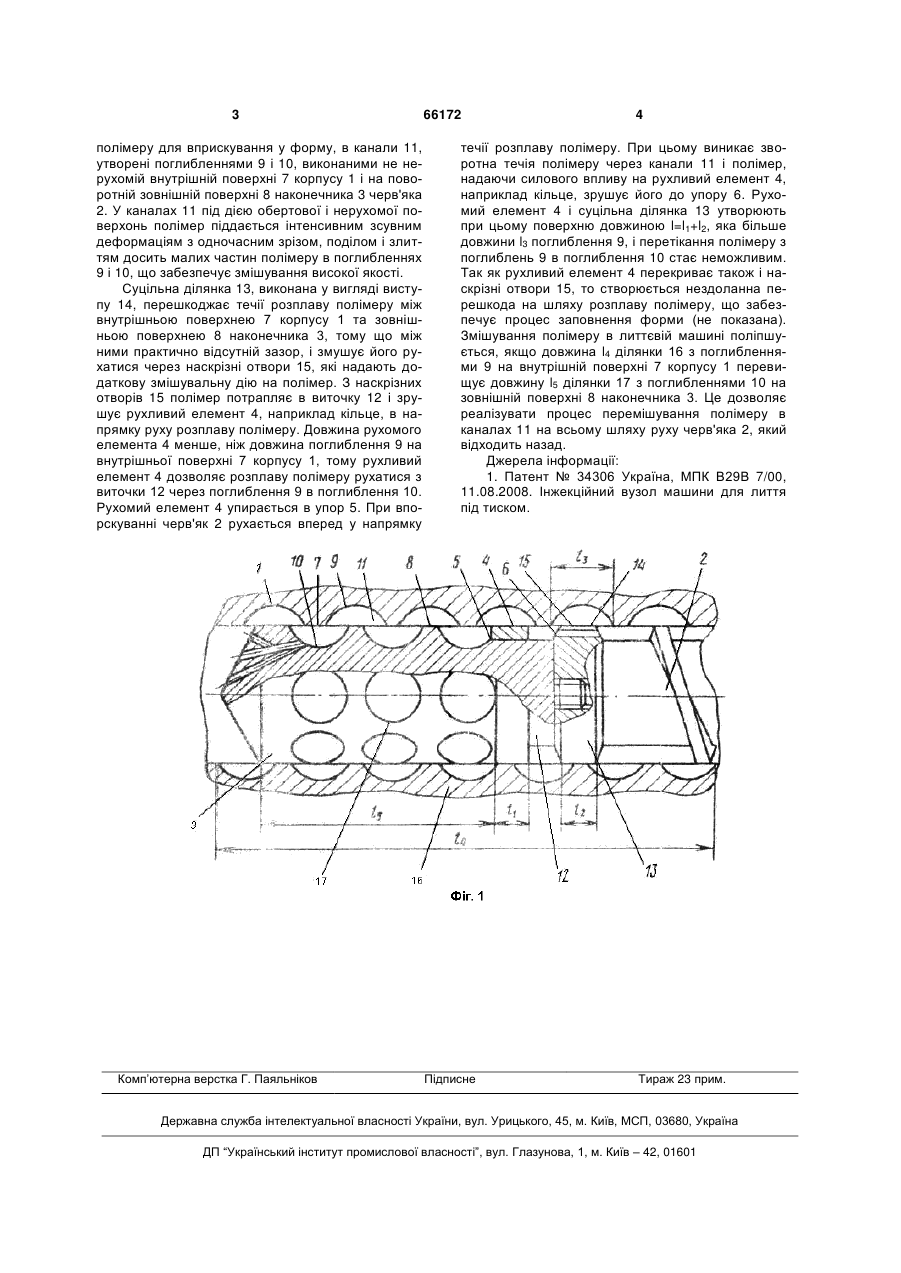

Литтєва машина, що містить корпус і встановлений в корпусі черв'як із наконечником, обладнаний рухомим елементом і упорами, яка відрізня 3 полімеру для вприскування у форму, в канали 11, утворені поглибленнями 9 і 10, виконаними не нерухомій внутрішній поверхні 7 корпусу 1 і на поворотній зовнішній поверхні 8 наконечника 3 черв'яка 2. У каналах 11 під дією обертової і нерухомої поверхонь полімер піддається інтенсивним зсувним деформаціям з одночасним зрізом, поділом і злиттям досить малих частин полімеру в поглибленнях 9 і 10, що забезпечує змішування високої якості. Суцільна ділянка 13, виконана у вигляді виступу 14, перешкоджає течії розплаву полімеру між внутрішньою поверхнею 7 корпусу 1 та зовнішньою поверхнею 8 наконечника 3, тому що між ними практично відсутній зазор, і змушує його рухатися через наскрізні отвори 15, які надають додаткову змішувальну дію на полімер. З наскрізних отворів 15 полімер потрапляє в виточку 12 і зрушує рухливий елемент 4, наприклад кільце, в напрямку руху розплаву полімеру. Довжина рухомого елемента 4 менше, ніж довжина поглиблення 9 на внутрішньої поверхні 7 корпусу 1, тому рухливий елемент 4 дозволяє розплаву полімеру рухатися з виточки 12 через поглиблення 9 в поглиблення 10. Рухомий елемент 4 упирається в упор 5. При впорскуванні черв'як 2 рухається вперед у напрямку Комп’ютерна верстка Г. Паяльніков 66172 4 течії розплаву полімеру. При цьому виникає зворотна течія полімеру через канали 11 і полімер, надаючи силового впливу на рухливий елемент 4, наприклад кільце, зрушує його до упору 6. Рухомий елемент 4 і суцільна ділянка 13 утворюють при цьому поверхню довжиною l=l1+l2, яка більше довжини l3 поглиблення 9, і перетікання полімеру з поглиблень 9 в поглиблення 10 стає неможливим. Так як рухливий елемент 4 перекриває також і наскрізні отвори 15, то створюється нездоланна перешкода на шляху розплаву полімеру, що забезпечує процес заповнення форми (не показана). Змішування полімеру в литтєвій машині поліпшується, якщо довжина l4 ділянки 16 з поглибленнями 9 на внутрішній поверхні 7 корпусу 1 перевищує довжину l5 ділянки 17 з поглибленнями 10 на зовнішній поверхні 8 наконечника 3. Це дозволяє реалізувати процес перемішування полімеру в каналах 11 на всьому шляху руху черв'яка 2, який відходить назад. Джерела інформації: 1. Патент № 34306 Україна, МПК В29В 7/00, 11.08.2008. Інжекційний вузол машини для лиття під тиском. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInjection molding machine
Автори англійськоюSivetskyi Volodymyr Ivanovych, Riabinin Dmytro Dmytrovych, Sidorov Dmytro Eduardovych, Sokolskyi Oleksandr Leonidovych, Ivitskyi Ihor Ihorovych
Назва патенту російськоюЛитьевая машина
Автори російськоюСивецкий Владимир Иванович, Рябинин Дмитрий Дмитриевич, Сидоров Дмитрий Эдуардович, Сокольский Александр Леонидович, Ивицкий Игорь Игоревич
МПК / Мітки
МПК: B29C 45/46
Код посилання
