Очисник головок коренеплодів

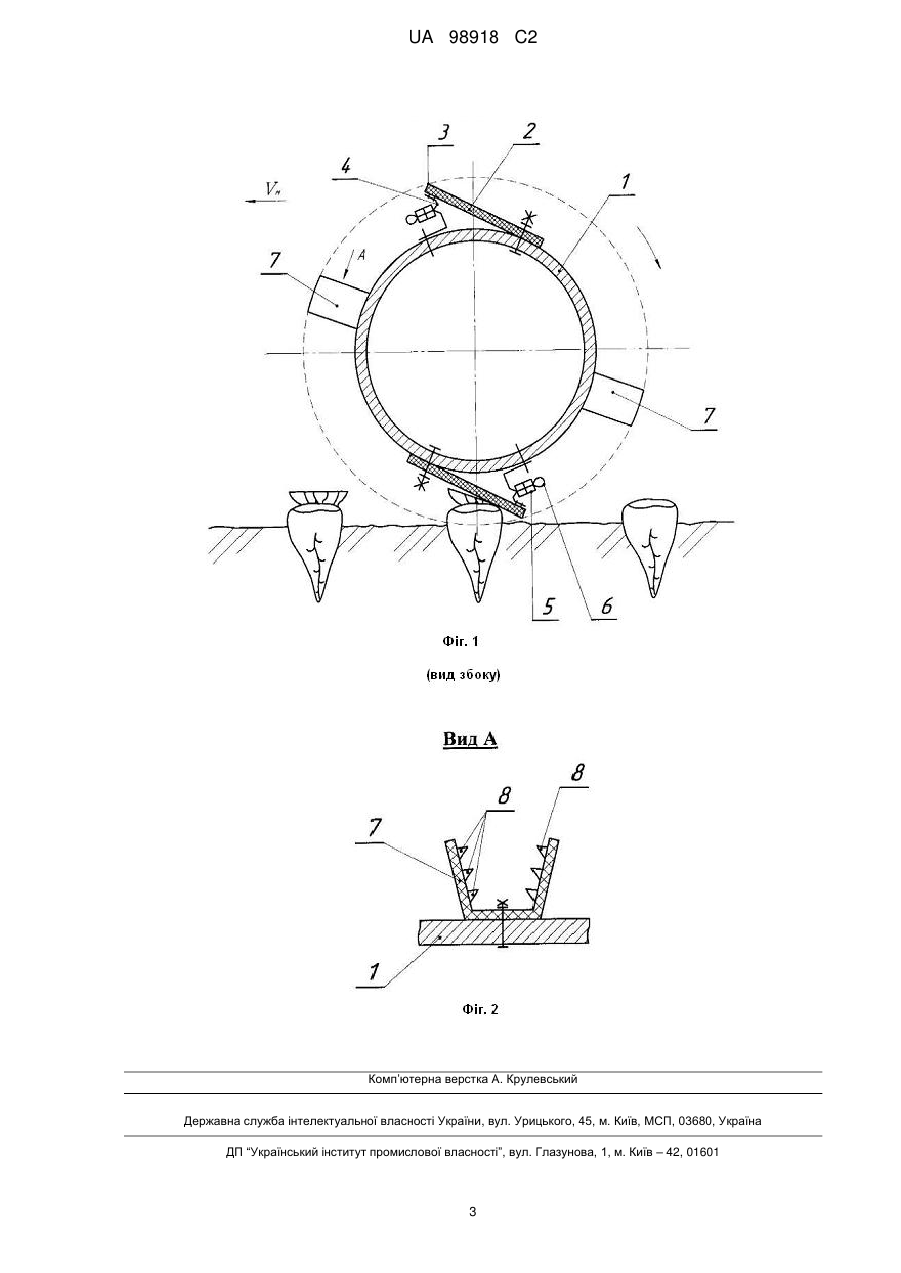

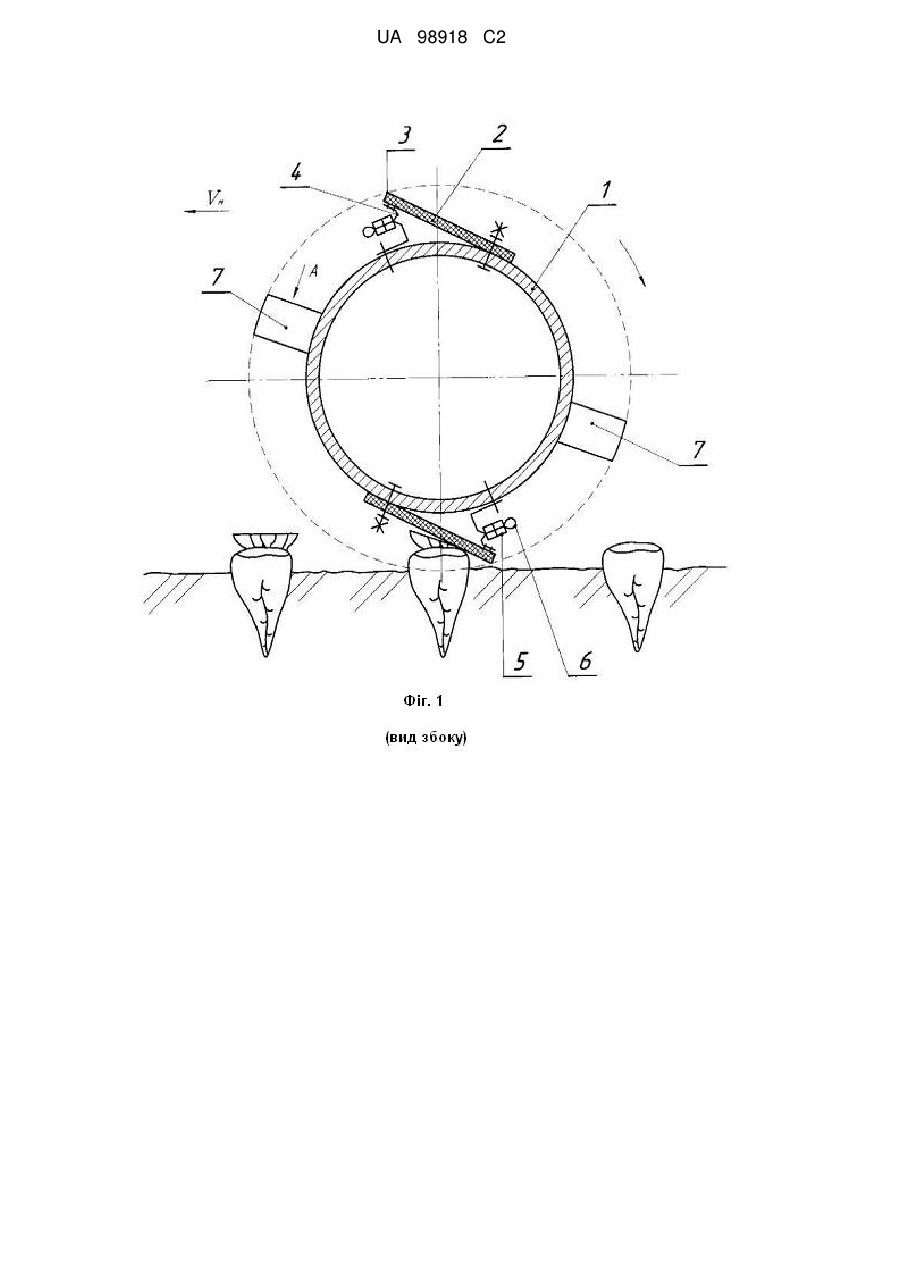

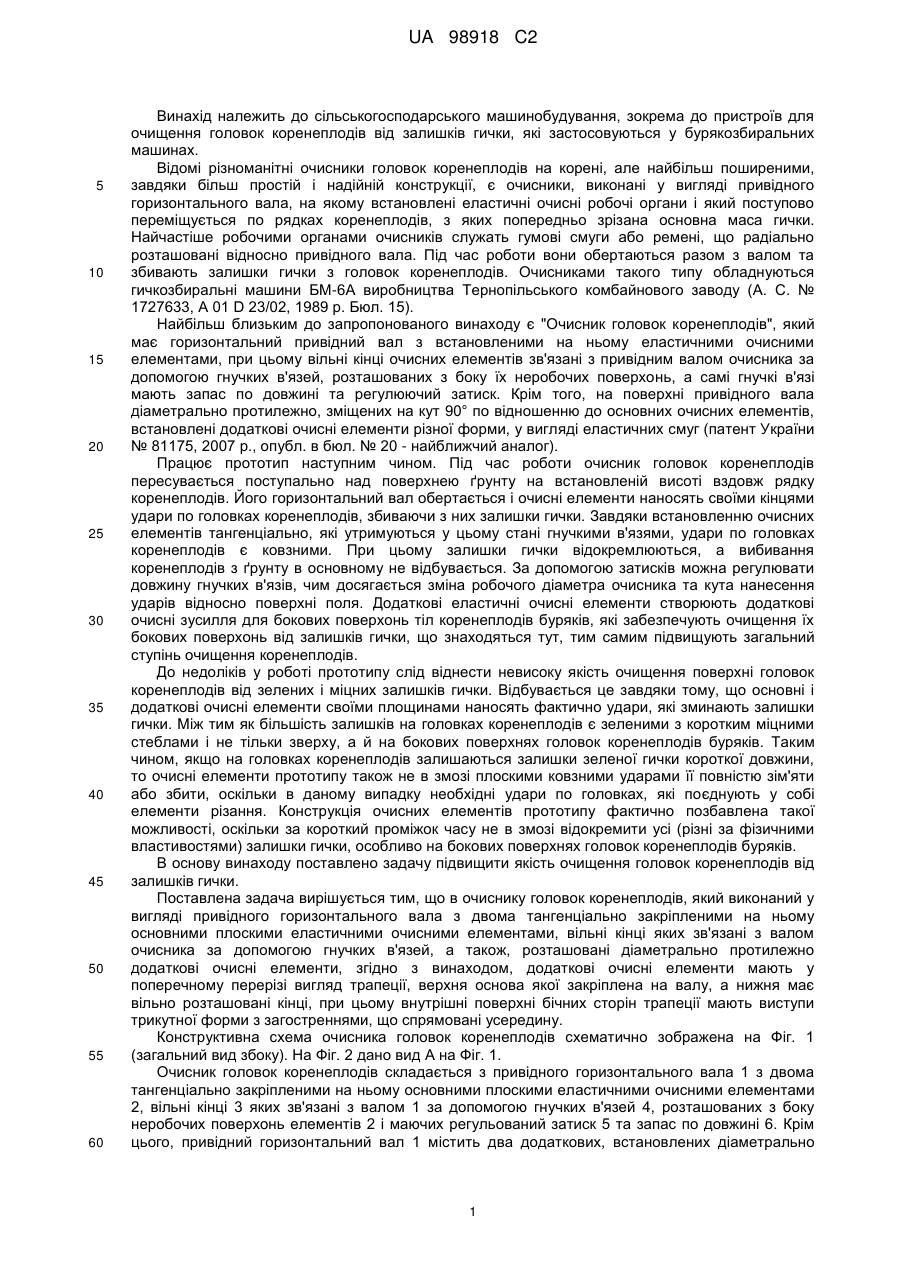

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами та діаметрально протилежно розташовані додаткові очисні елементи. Вільні кінці очисних елементів зв'язані з валом очисника за допомогою гнучких в'язей. Додаткові очисні елементи мають у поперечному перерізі вигляд трапеції, верхня основа якої закріплена на валу, а нижня має вільно розташовані кінці. Внутрішні поверхні бічних сторін трапеції мають виступи трикутної форми з загостреннями, що спрямовані усередину. UA 98918 C2 (12) UA 98918 C2 UA 98918 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщених на кут 90° по відношенню до основних очисних елементів, встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - найближчий аналог). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля для бокових поверхонь тіл коренеплодів буряків, які забезпечують очищення їх бокових поверхонь від залишків гички, що знаходяться тут, тим самим підвищують загальний ступінь очищення коренеплодів. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. Конструкція очисних елементів прототипу фактично позбавлена такої можливості, оскільки за короткий проміжок часу не в змозі відокремити усі (різні за фізичними властивостями) залишки гички, особливо на бокових поверхнях головок коренеплодів буряків. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи мають у поперечному перерізі вигляд трапеції, верхня основа якої закріплена на валу, а нижня має вільно розташовані кінці, при цьому внутрішні поверхні бічних сторін трапеції мають виступи трикутної форми з загостреннями, що спрямовані усередину. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з валом 1 за допомогою гнучких в'язей 4, розташованих з боку неробочих поверхонь елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально 1 UA 98918 C2 5 10 15 20 25 протилежно, очисних елементи 7 з еластичного матеріалу, зміщених на кут 90° по відношенню до основних очисних елементів 2. Додаткові очисні елементи 7 мають у поперечному перерізі вигляд трапеції, верхня основа якої закріплена на валу 1, а нижня має вільно розташовані два кінці. При цьому, внутрішні поверхні бічних сторін трапеції, додаткових очисних елементів 7, мають виступи 8 трикутної форми з загостреннями, що спрямовані усередину. Напрямок поступального руху очисника і обертального руху привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, у вигляді зелених міцних і сухих полеглих залишків, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному валу 1 тангенціально і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) гнучкими в'язями 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички відокремлюються, а вибивання коренеплодів цукрових буряків з ґрунту не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи 7, які зміщені на кут 90° по відношенню до основних очисних елементів 2, також взаємодіють з головками коренеплодів. Оскільки додаткові очисні елементи 7 мають у поперечному перерізі вигляд трапеції, верхня основа якої закріплена на привідному горизонтальному валу 1, а бічні сторони мають розведені, вільно розташовані, кінці, то головки коренеплодів цукрових буряків фактично охоплюються з двох боків, внаслідок чого, виступи 8 трикутної форми з загостреннями, що спрямовані усередину, захоплюють сухі і полеглі залишки гички і піднімають їх догори. Крім цього, виступи 8 трикутної форми з загостреннями, що спрямовані усередину додаткових очисних елементів 7 самі зчищають залишки гички з бічних, а також з верхніх частин головок коренеплодів. Це відбувається внаслідок того, що при насуванні на головку коренеплоду вільно розташовані кінці бічних сторін додаткових очисних елементів 7 згинаються, внаслідок чого виступи 8 трикутної форми спрямовуються загостреннями донизу. ФОРМУЛА ВИНАХОДУ 30 35 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи мають у поперечному перерізі вигляд трапеції, верхня основа якої закріплена на валу, а нижня має вільно розташовані кінці, при цьому внутрішні поверхні бічних сторін трапеції мають виступи трикутної форми з загостреннями, що спрямовані усередину. 2 UA 98918 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
