Очисник головок коренеплодів від залишків гички

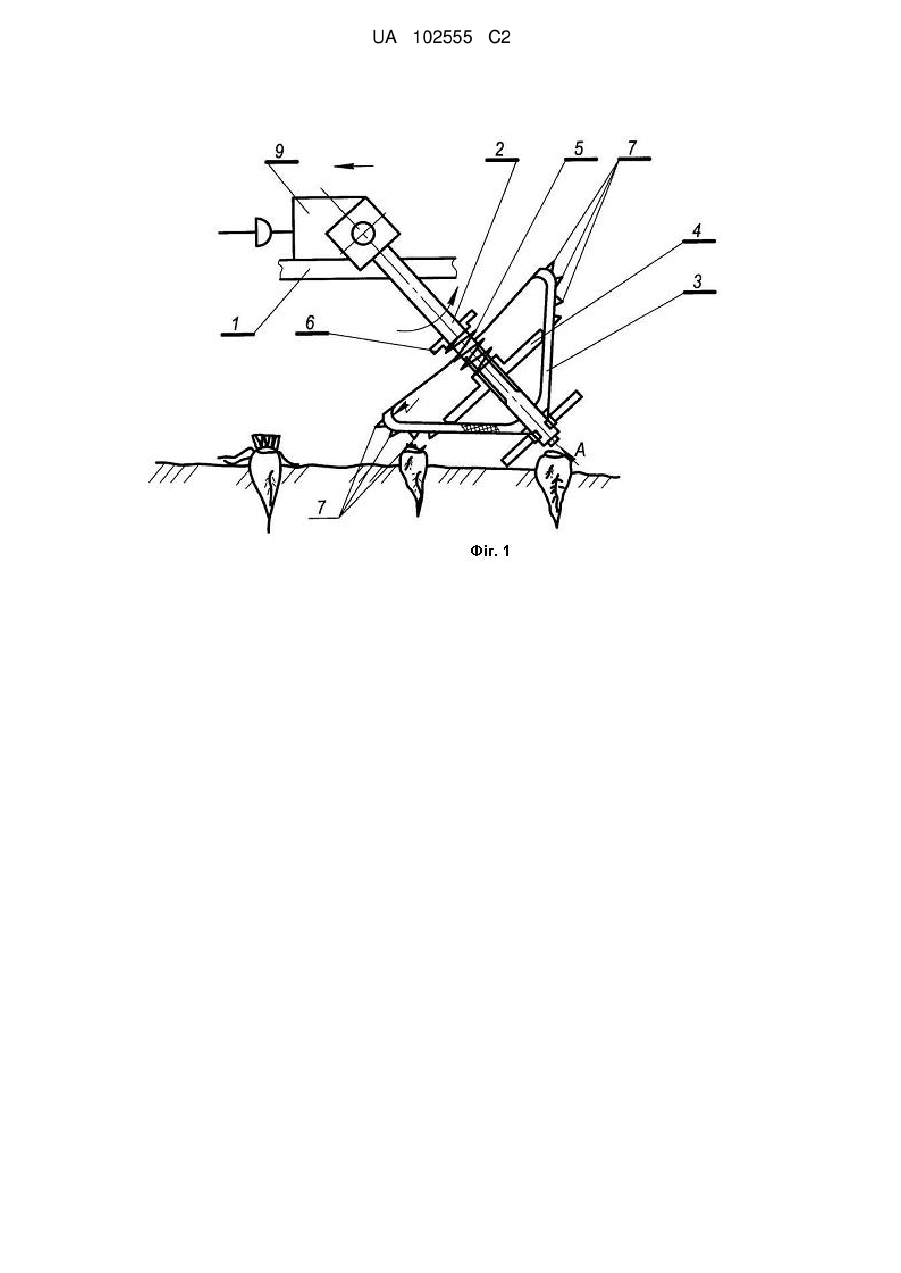

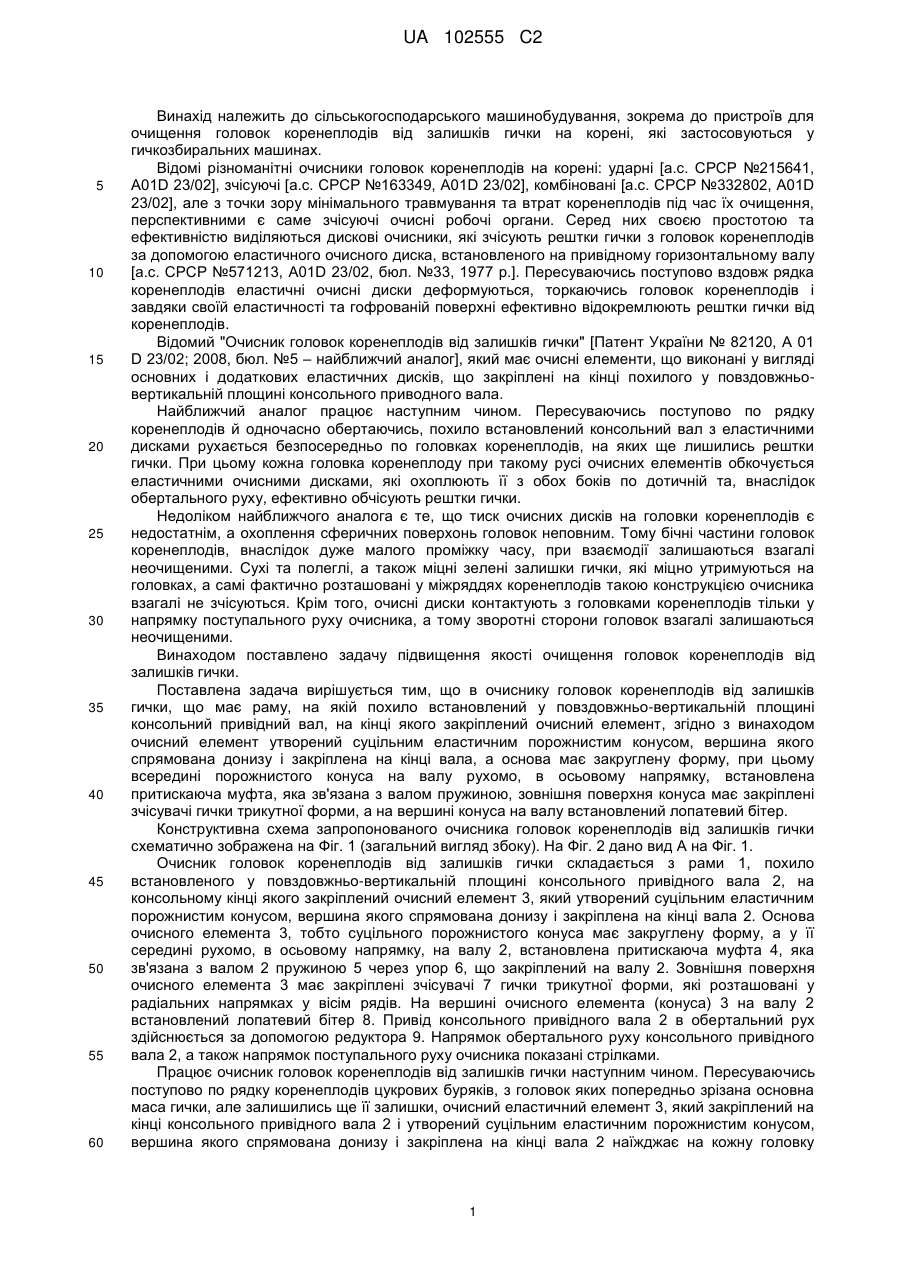

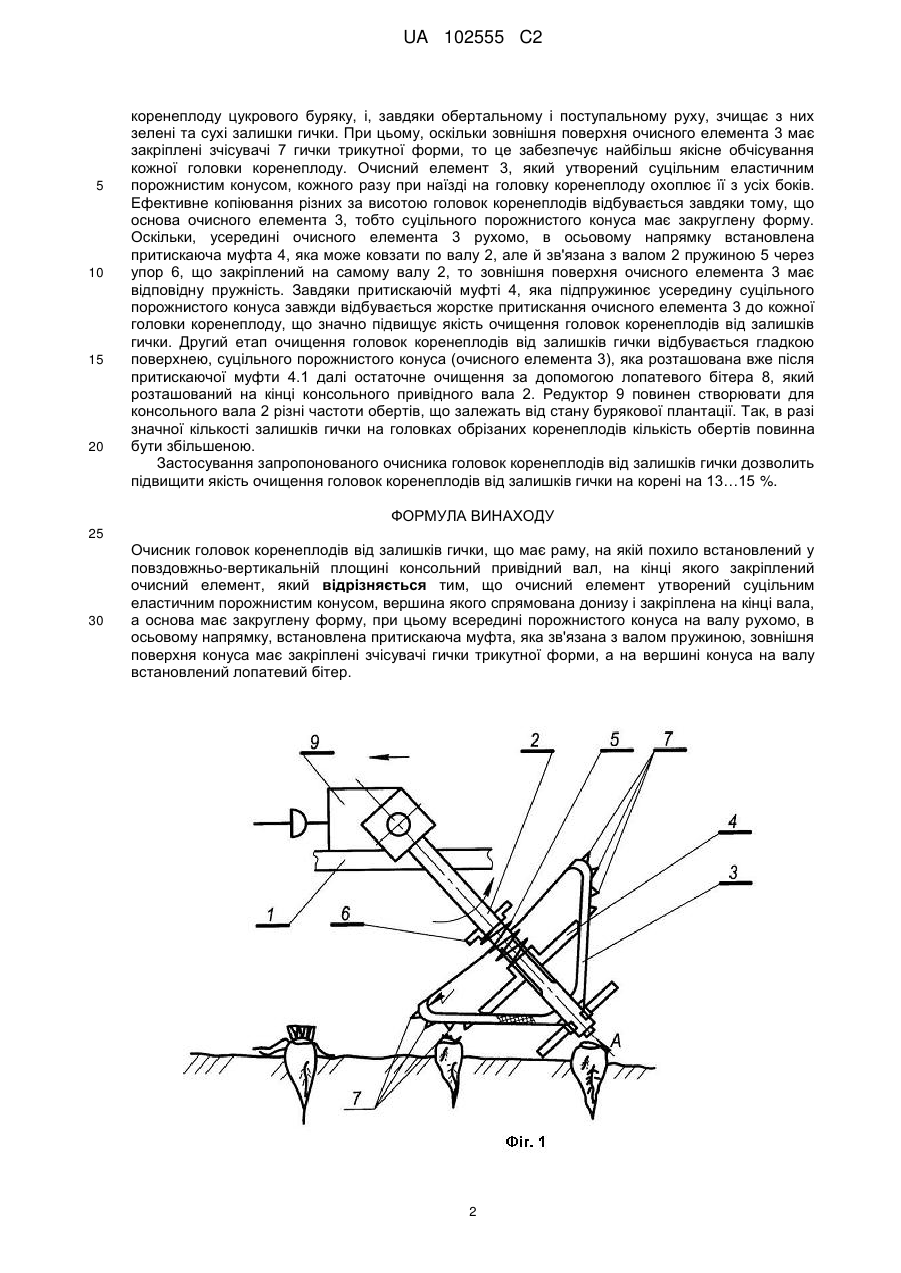

Реферат: Запропоновано очисник головок коренеплодів від залишків гички, що має раму, на якій похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплений очисний елемент. При цьому очисний елемент утворений суцільним еластичним порожнистим конусом, вершина якого спрямована донизу і закріплена на кінці вала, а основа має закруглену форму, при цьому всередині порожнистого конуса на валу рухомо, в осьовому напрямку, встановлена притискаюча муфта, яка зв'язана з валом пружиною, зовнішня поверхня конуса має закріплені зчісувачі гички трикутної форми, а на вершині конуса на валу встановлений лопатевий бітер. UA 102555 C2 (12) UA 102555 C2 UA 102555 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а.с. СРСР №215641, A01D 23/02], зчісуючі [а.с. СРСР №163349, A01D 23/02], комбіновані [а.с. СРСР №332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а.с. СРСР №571213, A01D 23/02, бюл. №33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 82120, А 01 D 23/02; 2008, бюл. №5 – найближчий аналог], який має очисні елементи, що виконані у вигляді основних і додаткових еластичних дисків, що закріплені на кінці похилого у повздовжньовертикальній площині консольного приводного вала. Найближчий аналог працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком найближчого аналога є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головок коренеплодів, внаслідок дуже малого проміжку часу, при взаємодії залишаються взагалі неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. Винаходом поставлено задачу підвищення якості очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, що має раму, на якій похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплений очисний елемент, згідно з винаходом очисний елемент утворений суцільним еластичним порожнистим конусом, вершина якого спрямована донизу і закріплена на кінці вала, а основа має закруглену форму, при цьому всередині порожнистого конуса на валу рухомо, в осьовому напрямку, встановлена притискаюча муфта, яка зв'язана з валом пружиною, зовнішня поверхня конуса має закріплені зчісувачі гички трикутної форми, а на вершині конуса на валу встановлений лопатевий бітер. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 2, на консольному кінці якого закріплений очисний елемент 3, який утворений суцільним еластичним порожнистим конусом, вершина якого спрямована донизу і закріплена на кінці вала 2. Основа очисного елемента 3, тобто суцільного порожнистого конуса має закруглену форму, а у її середині рухомо, в осьовому напрямку, на валу 2, встановлена притискаюча муфта 4, яка зв'язана з валом 2 пружиною 5 через упор 6, що закріплений на валу 2. Зовнішня поверхня очисного елемента 3 має закріплені зчісувачі 7 гички трикутної форми, які розташовані у радіальних напрямках у вісім рядів. На вершині очисного елемента (конуса) 3 на валу 2 встановлений лопатевий бітер 8. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 9. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але залишились ще її залишки, очисний еластичний елемент 3, який закріплений на кінці консольного привідного вала 2 і утворений суцільним еластичним порожнистим конусом, вершина якого спрямована донизу і закріплена на кінці вала 2 наїжджає на кожну головку 1 UA 102555 C2 5 10 15 20 коренеплоду цукрового буряку, і, завдяки обертальному і поступальному руху, зчищає з них зелені та сухі залишки гички. При цьому, оскільки зовнішня поверхня очисного елемента 3 має закріплені зчісувачі 7 гички трикутної форми, то це забезпечує найбільш якісне обчісування кожної головки коренеплоду. Очисний елемент 3, який утворений суцільним еластичним порожнистим конусом, кожного разу при наїзді на головку коренеплоду охоплює її з усіх боків. Ефективне копіювання різних за висотою головок коренеплодів відбувається завдяки тому, що основа очисного елемента 3, тобто суцільного порожнистого конуса має закруглену форму. Оскільки, усередині очисного елемента 3 рухомо, в осьовому напрямку встановлена притискаюча муфта 4, яка може ковзати по валу 2, але й зв'язана з валом 2 пружиною 5 через упор 6, що закріплений на самому валу 2, то зовнішня поверхня очисного елемента 3 має відповідну пружність. Завдяки притискаючій муфті 4, яка підпружинює усередину суцільного порожнистого конуса завжди відбувається жорстке притискання очисного елемента 3 до кожної головки коренеплоду, що значно підвищує якість очищення головок коренеплодів від залишків гички. Другий етап очищення головок коренеплодів від залишків гички відбувається гладкою поверхнею, суцільного порожнистого конуса (очисного елемента 3), яка розташована вже після притискаючої муфти 4.1 далі остаточне очищення за допомогою лопатевого бітера 8, який розташований на кінці консольного привідного вала 2. Редуктор 9 повинен створювати для консольного вала 2 різні частоти обертів, що залежать від стану бурякової плантації. Так, в разі значної кількості залишків гички на головках обрізаних коренеплодів кількість обертів повинна бути збільшеною. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 13…15 %. ФОРМУЛА ВИНАХОДУ 25 30 Очисник головок коренеплодів від залишків гички, що має раму, на якій похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплений очисний елемент, який відрізняється тим, що очисний елемент утворений суцільним еластичним порожнистим конусом, вершина якого спрямована донизу і закріплена на кінці вала, а основа має закруглену форму, при цьому всередині порожнистого конуса на валу рухомо, в осьовому напрямку, встановлена притискаюча муфта, яка зв'язана з валом пружиною, зовнішня поверхня конуса має закріплені зчісувачі гички трикутної форми, а на вершині конуса на валу встановлений лопатевий бітер. 2 UA 102555 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
