Магнітне кріплення “ml-кріплення”

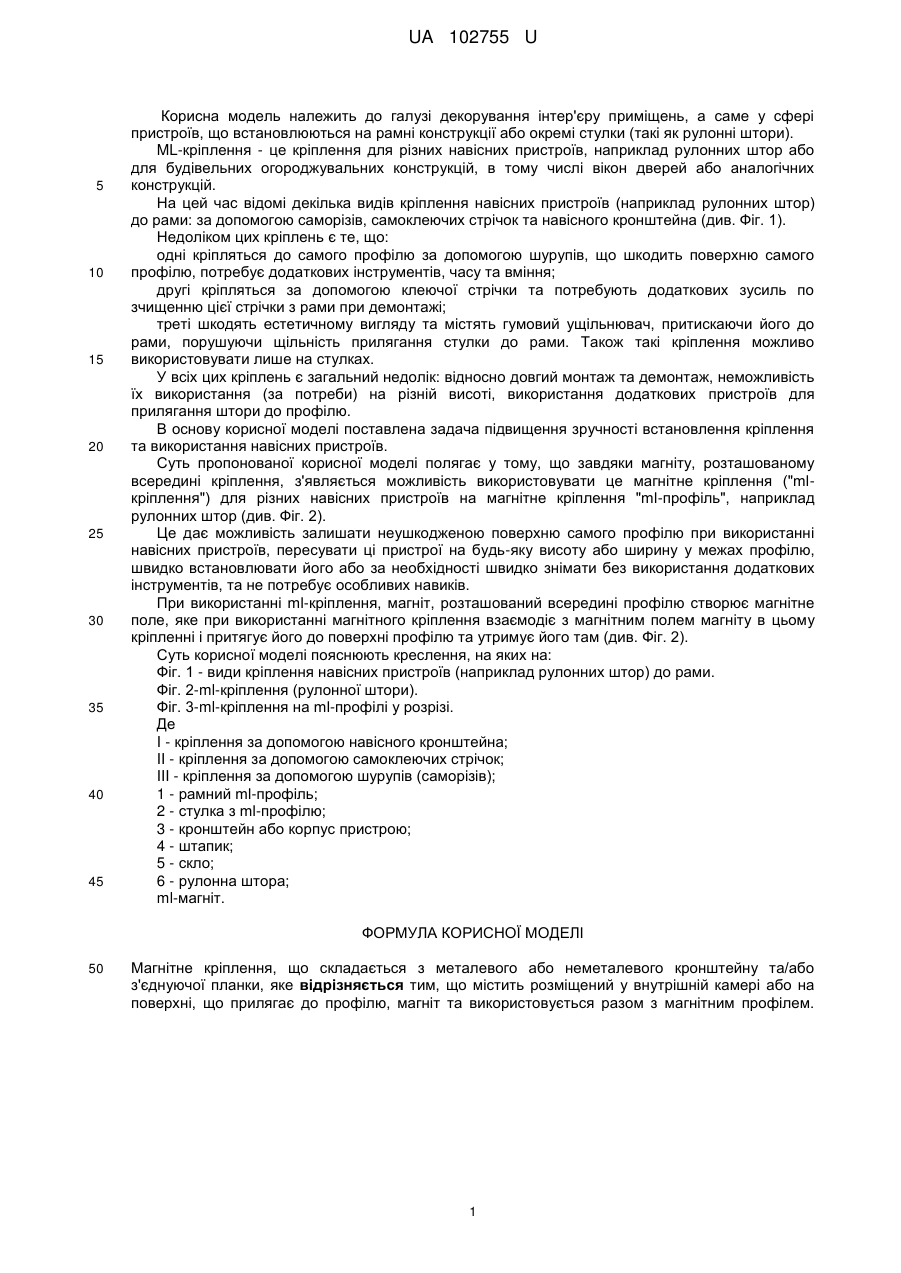

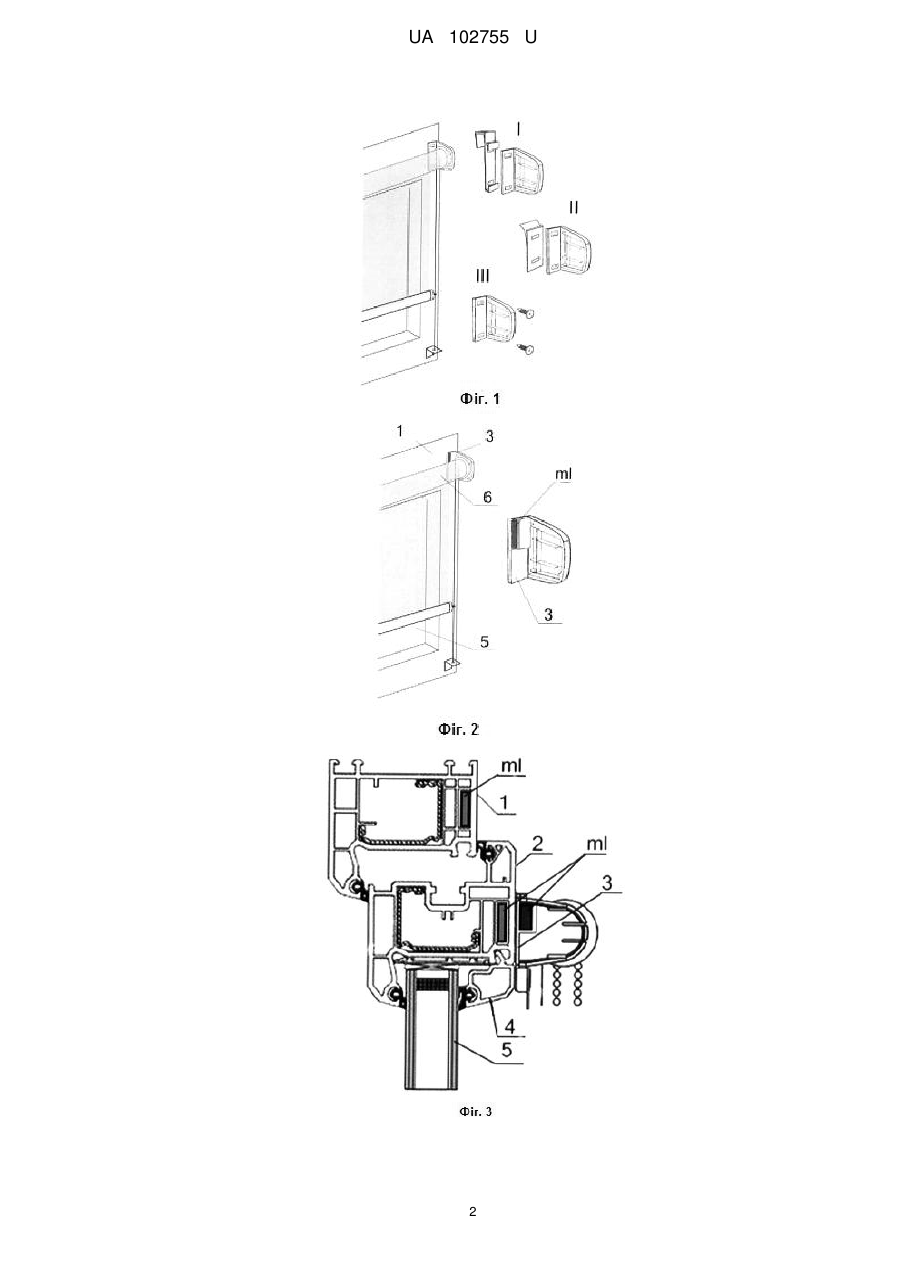

Реферат: Магнітне кріплення складається з металевого або неметалевого кронштейну та/або з'єднуючої планки. Містить розміщений у внутрішній камері або на поверхні, що прилягає до профілю, магніт та використовується разом з магнітним профілем. UA 102755 U (54) МАГНІТНЕ КРІПЛЕННЯ "ML-КРІПЛЕННЯ" UA 102755 U UA 102755 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі декорування інтер'єру приміщень, а саме у сфері пристроїв, що встановлюються на рамні конструкції або окремі стулки (такі як рулонні штори). ML-кріплення - це кріплення для різних навісних пристроїв, наприклад рулонних штор або для будівельних огороджувальних конструкцій, в тому числі вікон дверей або аналогічних конструкцій. На цей час відомі декілька видів кріплення навісних пристроїв (наприклад рулонних штор) до рами: за допомогою саморізів, самоклеючих стрічок та навісного кронштейна (див. Фіг. 1). Недоліком цих кріплень є те, що: одні кріпляться до самого профілю за допомогою шурупів, що шкодить поверхню самого профілю, потребує додаткових інструментів, часу та вміння; другі кріпляться за допомогою клеючої стрічки та потребують додаткових зусиль по зчищенню цієї стрічки з рами при демонтажі; треті шкодять естетичному вигляду та містять гумовий ущільнювач, притискаючи його до рами, порушуючи щільність прилягання стулки до рами. Також такі кріплення можливо використовувати лише на стулках. У всіх цих кріплень є загальний недолік: відносно довгий монтаж та демонтаж, неможливість їх використання (за потреби) на різній висоті, використання додаткових пристроїв для прилягання штори до профілю. В основу корисної моделі поставлена задача підвищення зручності встановлення кріплення та використання навісних пристроїв. Суть пропонованої корисної моделі полягає у тому, що завдяки магніту, розташованому всередині кріплення, з'являється можливість використовувати це магнітне кріплення ("mlкріплення") для різних навісних пристроїв на магнітне кріплення "ml-профіль", наприклад рулонних штор (див. Фіг. 2). Це дає можливість залишати неушкодженою поверхню самого профілю при використанні навісних пристроїв, пересувати ці пристрої на будь-яку висоту або ширину у межах профілю, швидко встановлювати його або за необхідності швидко знімати без використання додаткових інструментів, та не потребує особливих навиків. При використанні ml-кріплення, магніт, розташований всередині профілю створює магнітне поле, яке при використанні магнітного кріплення взаємодіє з магнітним полем магніту в цьому кріпленні і притягує його до поверхні профілю та утримує його там (див. Фіг. 2). Суть корисної моделі пояснюють креслення, на яких на: Фіг. 1 - види кріплення навісних пристроїв (наприклад рулонних штор) до рами. Фіг. 2-ml-кріплення (рулонної штори). Фіг. 3-ml-кріплення на ml-профілі у розрізі. Де I - кріплення за допомогою навісного кронштейна; II - кріплення за допомогою самоклеючих стрічок; III - кріплення за допомогою шурупів (саморізів); 1 - рамний ml-профіль; 2 - стулка з ml-профілю; 3 - кронштейн або корпус пристрою; 4 - штапик; 5 - скло; 6 - рулонна штора; ml-магніт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Магнітне кріплення, що складається з металевого або неметалевого кронштейну та/або з'єднуючої планки, яке відрізняється тим, що містить розміщений у внутрішній камері або на поверхні, що прилягає до профілю, магніт та використовується разом з магнітним профілем. 1 UA 102755 U 2 UA 102755 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
