Очисник головок коренеплодів від залишків гички

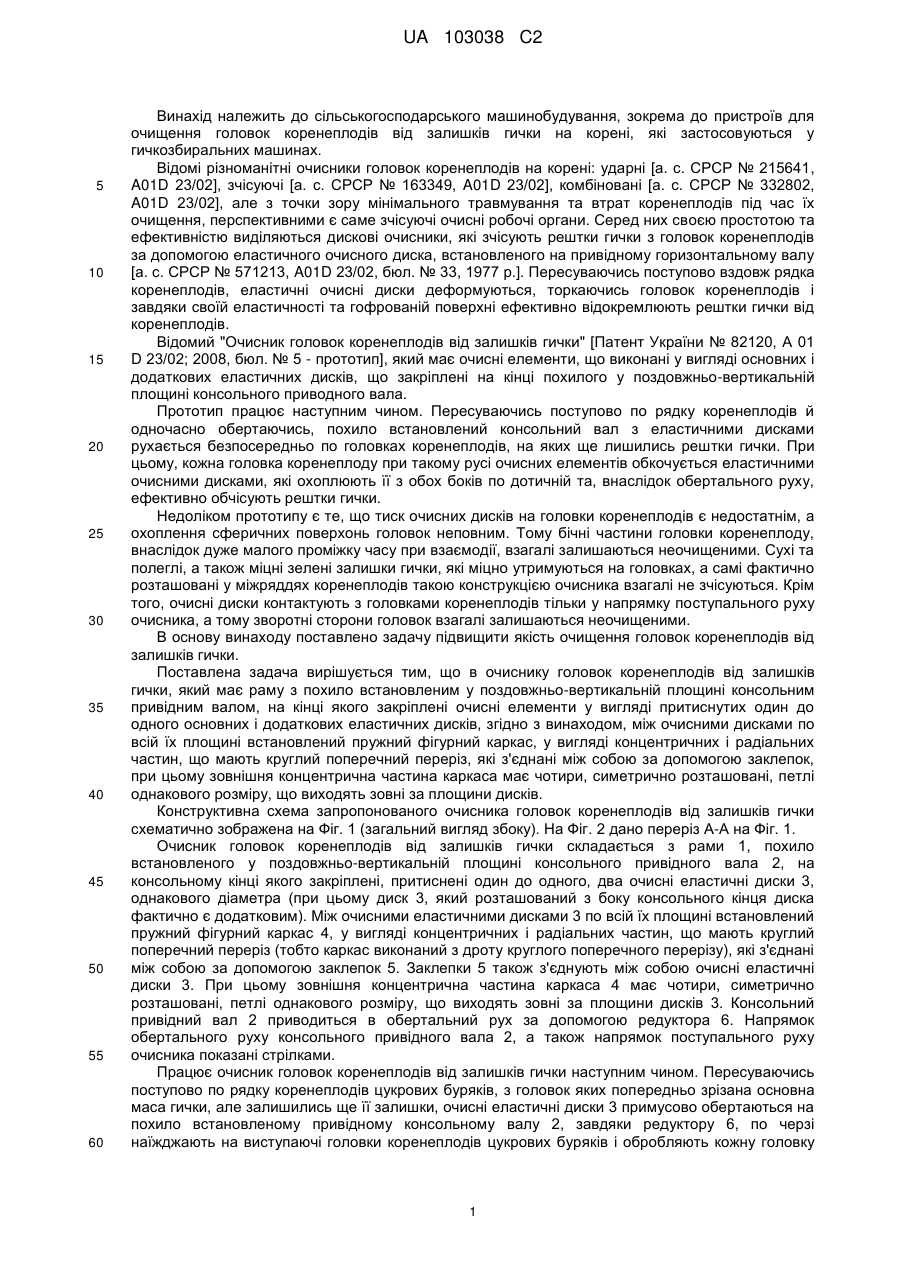

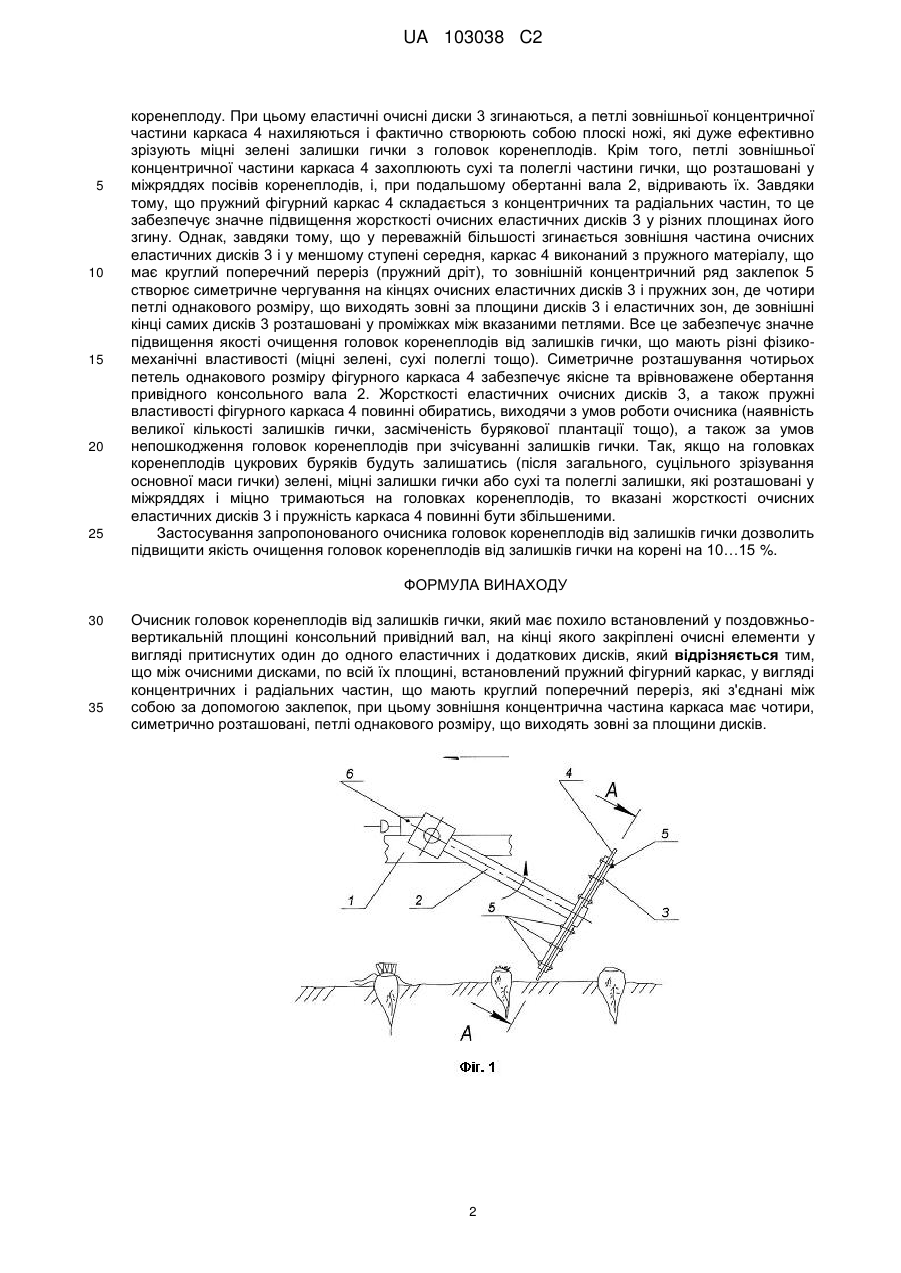

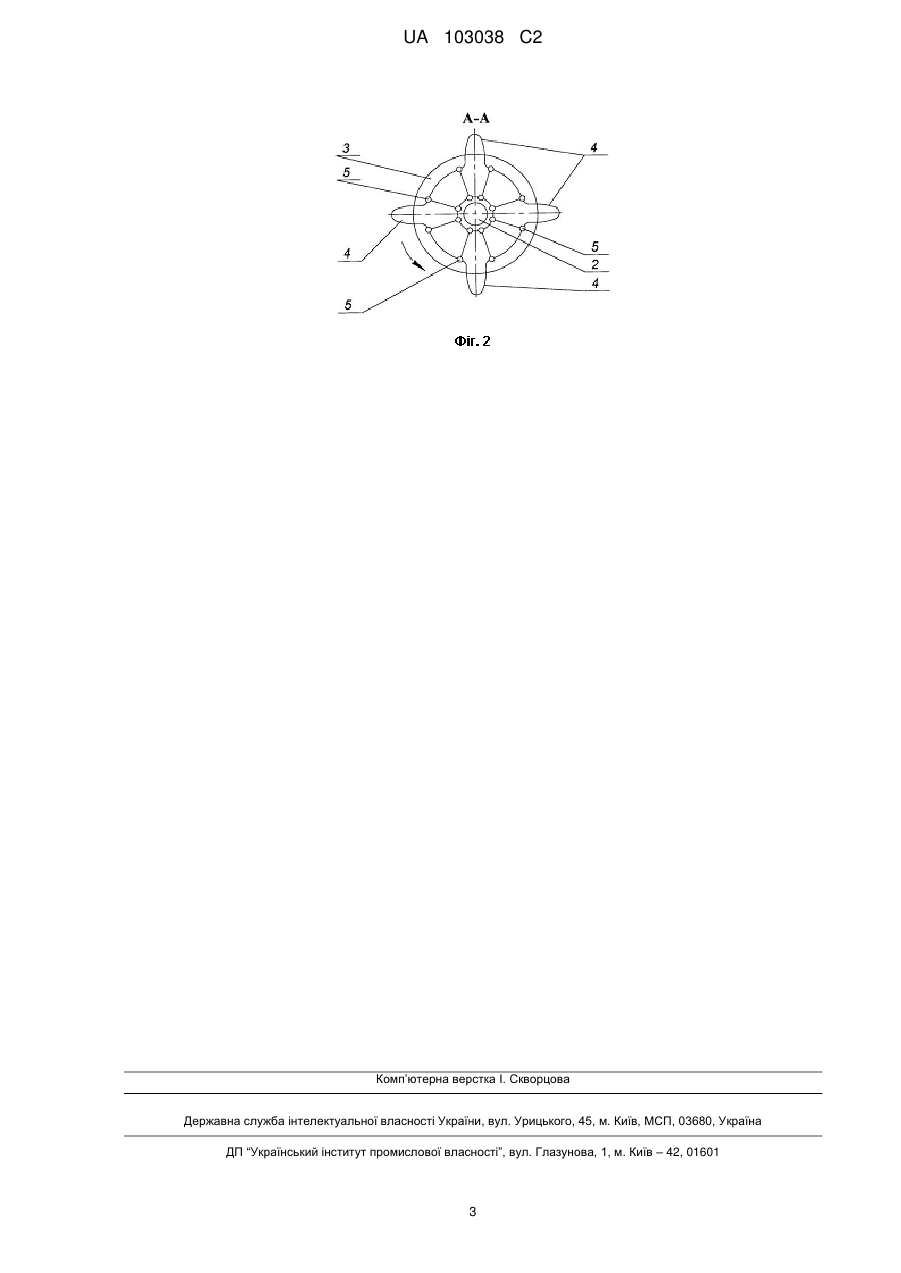

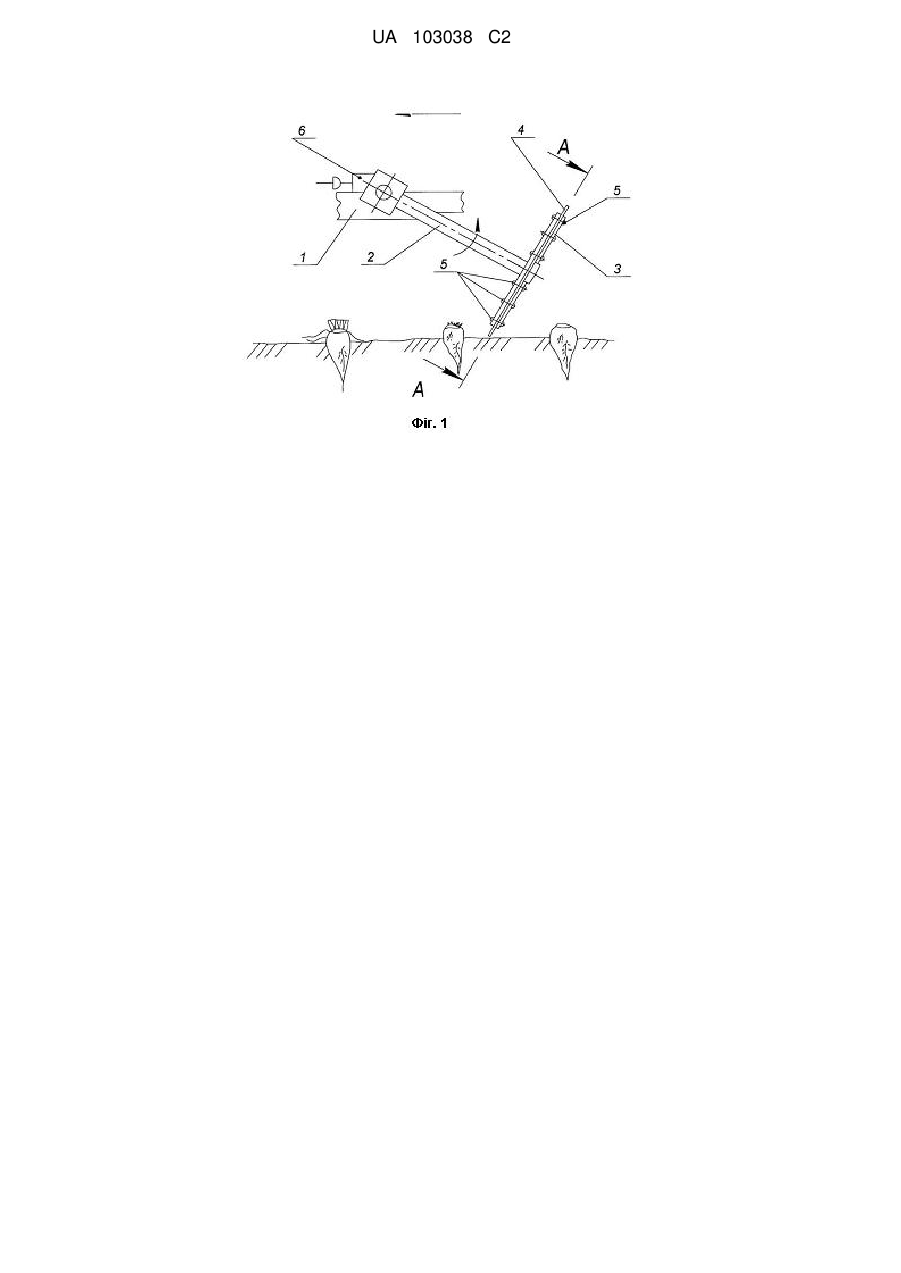

Реферат: Заявлений очисник головок коренеплодів від залишків гички має похило встановлений у поздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені очисні елементи у вигляді притиснутих один до одного еластичних і додаткових дисків. Між очисними дисками, по всій їх площині, встановлений пружний фігурний каркас, у вигляді концентричних і радіальних частин, що мають круглий поперечний переріз, які з'єднані між собою за допомогою заклепок. Зовнішня концентрична частина каркаса має чотири, симетрично розташовані, петлі однакового розміру, що виходять зовні за площини дисків. UA 103038 C2 (12) UA 103038 C2 UA 103038 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а. с. СРСР № 215641, A01D 23/02], зчісуючі [а. с. СРСР № 163349, A01D 23/02], комбіновані [а. с. СРСР № 332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а. с. СРСР № 571213, A01D 23/02, бюл. № 33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів, еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 82120, А 01 D 23/02; 2008, бюл. № 5 - прототип], який має очисні елементи, що виконані у вигляді основних і додаткових еластичних дисків, що закріплені на кінці похилого у поздовжньо-вертикальній площині консольного приводного вала. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому, кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком прототипу є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії, взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого закріплені очисні елементи у вигляді притиснутих один до одного основних і додаткових еластичних дисків, згідно з винаходом, між очисними дисками по всій їх площині встановлений пружний фігурний каркас, у вигляді концентричних і радіальних частин, що мають круглий поперечний переріз, які з'єднані між собою за допомогою заклепок, при цьому зовнішня концентрична частина каркаса має чотири, симетрично розташовані, петлі однакового розміру, що виходять зовні за площини дисків. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано переріз А-А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у поздовжньо-вертикальній площині консольного привідного вала 2, на консольному кінці якого закріплені, притиснені один до одного, два очисні еластичні диски 3, однакового діаметра (при цьому диск 3, який розташований з боку консольного кінця диска фактично є додатковим). Між очисними еластичними дисками 3 по всій їх площині встановлений пружний фігурний каркас 4, у вигляді концентричних і радіальних частин, що мають круглий поперечний переріз (тобто каркас виконаний з дроту круглого поперечного перерізу), які з'єднані між собою за допомогою заклепок 5. Заклепки 5 також з'єднують між собою очисні еластичні диски 3. При цьому зовнішня концентрична частина каркаса 4 має чотири, симетрично розташовані, петлі однакового розміру, що виходять зовні за площини дисків 3. Консольний привідний вал 2 приводиться в обертальний рух за допомогою редуктора 6. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але залишились ще її залишки, очисні еластичні диски 3 примусово обертаються на похило встановленому привідному консольному валу 2, завдяки редуктору 6, по черзі наїжджають на виступаючі головки коренеплодів цукрових буряків і обробляють кожну головку 1 UA 103038 C2 5 10 15 20 25 коренеплоду. При цьому еластичні очисні диски 3 згинаються, а петлі зовнішньої концентричної частини каркаса 4 нахиляються і фактично створюють собою плоскі ножі, які дуже ефективно зрізують міцні зелені залишки гички з головок коренеплодів. Крім того, петлі зовнішньої концентричної частини каркаса 4 захоплюють сухі та полеглі частини гички, що розташовані у міжряддях посівів коренеплодів, і, при подальшому обертанні вала 2, відривають їх. Завдяки тому, що пружний фігурний каркас 4 складається з концентричних та радіальних частин, то це забезпечує значне підвищення жорсткості очисних еластичних дисків 3 у різних площинах його згину. Однак, завдяки тому, що у переважній більшості згинається зовнішня частина очисних еластичних дисків 3 і у меншому ступені середня, каркас 4 виконаний з пружного матеріалу, що має круглий поперечний переріз (пружний дріт), то зовнішній концентричний ряд заклепок 5 створює симетричне чергування на кінцях очисних еластичних дисків 3 і пружних зон, де чотири петлі однакового розміру, що виходять зовні за площини дисків 3 і еластичних зон, де зовнішні кінці самих дисків 3 розташовані у проміжках між вказаними петлями. Все це забезпечує значне підвищення якості очищення головок коренеплодів від залишків гички, що мають різні фізикомеханічні властивості (міцні зелені, сухі полеглі тощо). Симетричне розташування чотирьох петель однакового розміру фігурного каркаса 4 забезпечує якісне та врівноважене обертання привідного консольного вала 2. Жорсткості еластичних очисних дисків 3, а також пружні властивості фігурного каркаса 4 повинні обиратись, виходячи з умов роботи очисника (наявність великої кількості залишків гички, засміченість бурякової плантації тощо), а також за умов непошкодження головок коренеплодів при зчісуванні залишків гички. Так, якщо на головках коренеплодів цукрових буряків будуть залишатись (після загального, суцільного зрізування основної маси гички) зелені, міцні залишки гички або сухі та полеглі залишки, які розташовані у міжряддях і міцно тримаються на головках коренеплодів, то вказані жорсткості очисних еластичних дисків 3 і пружність каркаса 4 повинні бути збільшеними. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 10…15 %. ФОРМУЛА ВИНАХОДУ 30 35 Очисник головок коренеплодів від залишків гички, який має похило встановлений у поздовжньовертикальній площині консольний привідний вал, на кінці якого закріплені очисні елементи у вигляді притиснутих один до одного еластичних і додаткових дисків, який відрізняється тим, що між очисними дисками, по всій їх площині, встановлений пружний фігурний каркас, у вигляді концентричних і радіальних частин, що мають круглий поперечний переріз, які з'єднані між собою за допомогою заклепок, при цьому зовнішня концентрична частина каркаса має чотири, симетрично розташовані, петлі однакового розміру, що виходять зовні за площини дисків. 2 UA 103038 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
