Ванна піч прямого нагріву

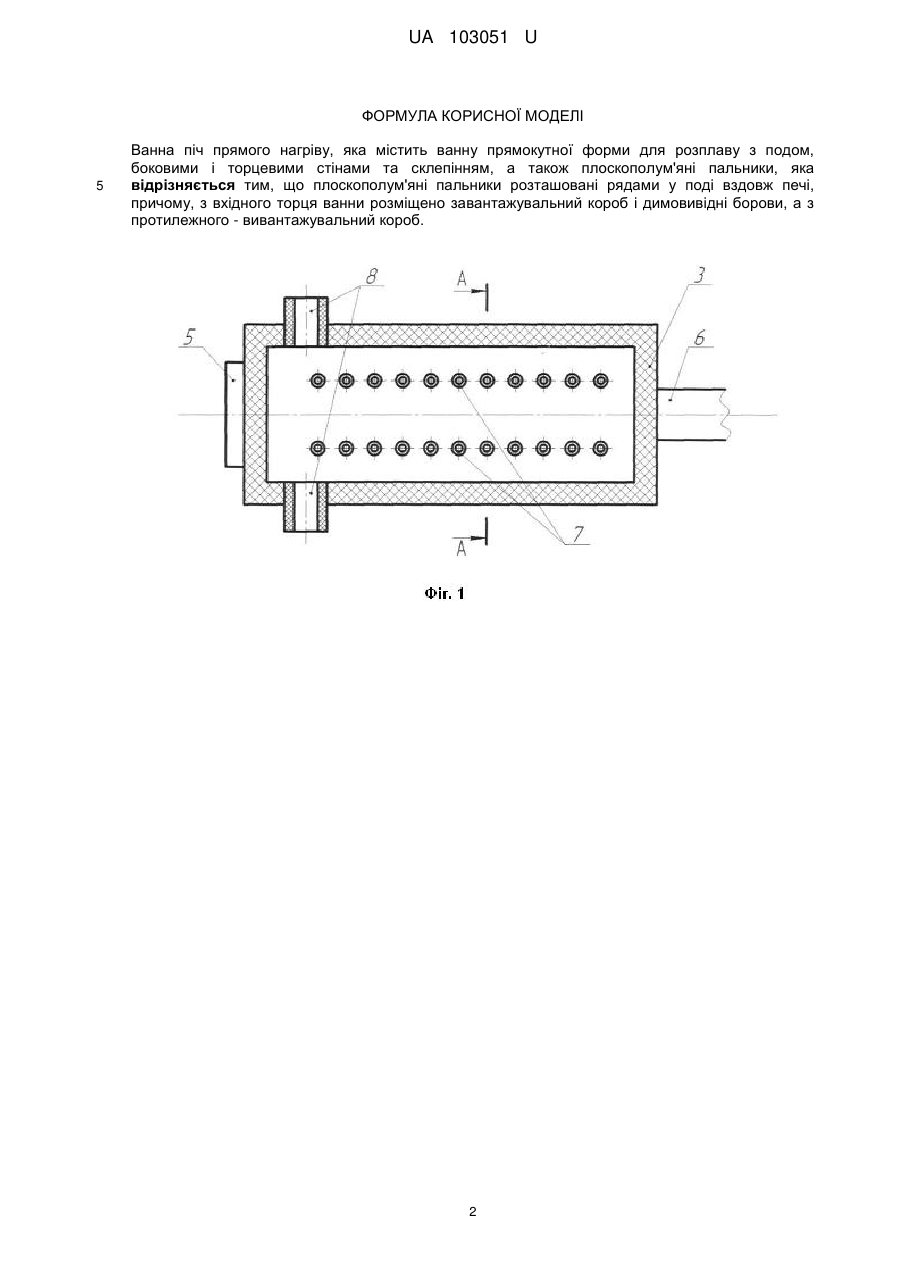

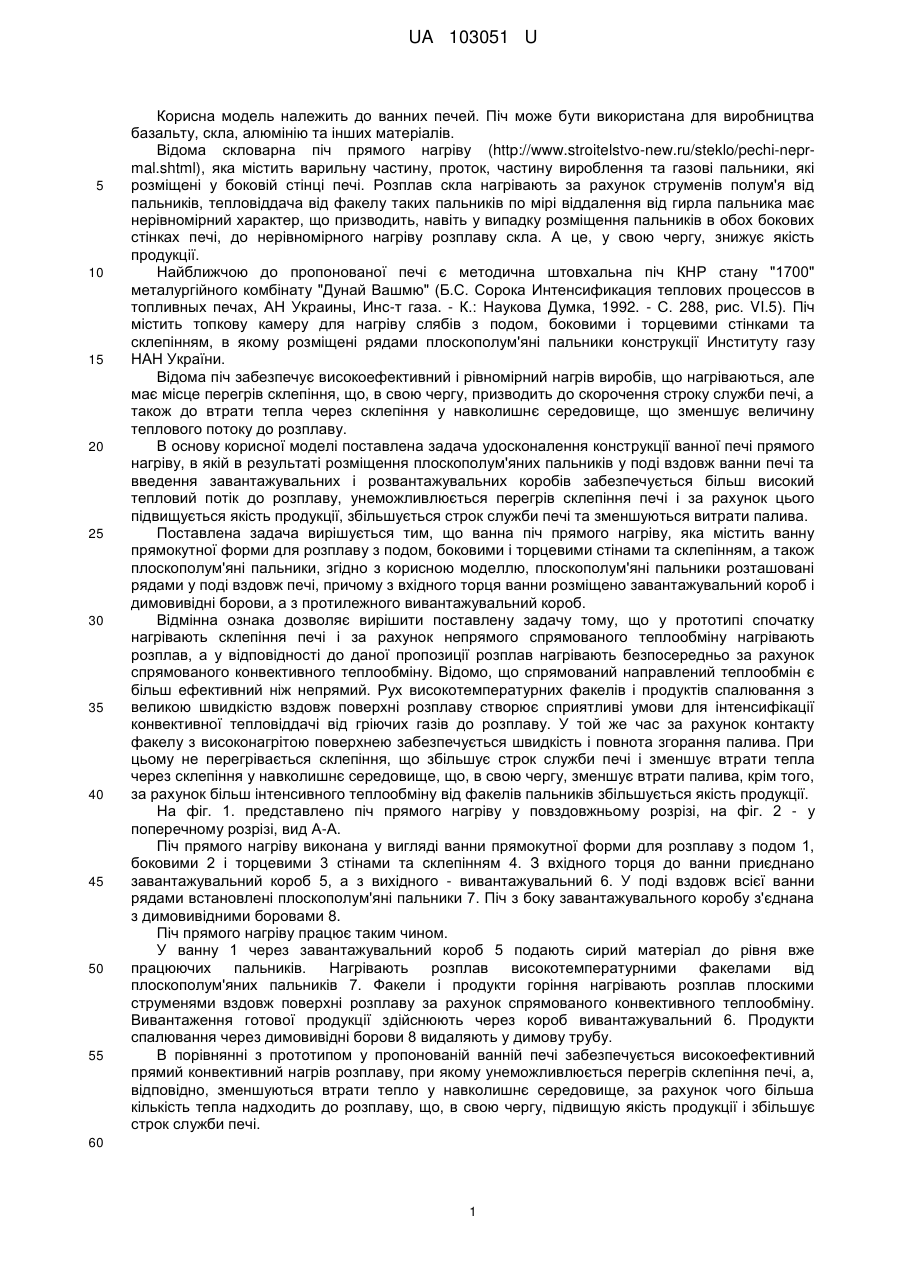

Реферат: Ванна піч прямого нагріву містить ванну прямокутної форми для розплаву з подом, боковими і торцевими стінами та склепінням, а також плоскополум'яні пальники. Плоскополум'яні пальники розташовані рядами у поді вздовж печі. При цьому з вхідного торця ванни розміщено завантажувальний короб і димовивідні борови, а з протилежного - вивантажувальний короб. UA 103051 U (12) UA 103051 U UA 103051 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ванних печей. Піч може бути використана для виробництва базальту, скла, алюмінію та інших матеріалів. Відома скловарна піч прямого нагріву (http://www.stroitelstvo-new.ru/steklo/pechi-neprmal.shtml), яка містить варильну частину, проток, частину вироблення та газові пальники, які розміщені у боковій стінці печі. Розплав скла нагрівають за рахунок струменів полум'я від пальників, тепловіддача від факелу таких пальників по мірі віддалення від гирла пальника має нерівномірний характер, що призводить, навіть у випадку розміщення пальників в обох бокових стінках печі, до нерівномірного нагріву розплаву скла. А це, у свою чергу, знижує якість продукції. Найближчою до пропонованої печі є методична штовхальна піч КНР стану "1700" металургійного комбінату "Дунай Вашмю" (Б.С. Сорока Интенсификация теплових процессов в топливных печах, АН Украины, Инс-т газа. - К.: Наукова Думка, 1992. - С. 288, рис. VI.5). Піч містить топкову камеру для нагріву слябів з подом, боковими і торцевими стінками та склепінням, в якому розміщені рядами плоскополум'яні пальники конструкції Институту газу НАН України. Відома піч забезпечує високоефективний і рівномірний нагрів виробів, що нагріваються, але має місце перегрів склепіння, що, в свою чергу, призводить до скорочення строку служби печі, а також до втрати тепла через склепіння у навколишнє середовище, що зменшує величину теплового потоку до розплаву. В основу корисної моделі поставлена задача удосконалення конструкції ванної печі прямого нагріву, в якій в результаті розміщення плоскополум'яних пальників у поді вздовж ванни печі та введення завантажувальних і розвантажувальних коробів забезпечується більш високий тепловий потік до розплаву, унеможливлюється перегрів склепіння печі і за рахунок цього підвищується якість продукції, збільшується строк служби печі та зменшуються витрати палива. Поставлена задача вирішується тим, що ванна піч прямого нагріву, яка містить ванну прямокутної форми для розплаву з подом, боковими і торцевими стінами та склепінням, а також плоскополум'яні пальники, згідно з корисною моделлю, плоскополум'яні пальники розташовані рядами у поді вздовж печі, причому з вхідного торця ванни розміщено завантажувальний короб і димовивідні борови, а з протилежного вивантажувальний короб. Відмінна ознака дозволяє вирішити поставлену задачу тому, що у прототипі спочатку нагрівають склепіння печі і за рахунок непрямого спрямованого теплообміну нагрівають розплав, а у відповідності до даної пропозиції розплав нагрівають безпосередньо за рахунок спрямованого конвективного теплообміну. Відомо, що спрямований направлений теплообмін є більш ефективний ніж непрямий. Рух високотемпературних факелів і продуктів спалювання з великою швидкістю вздовж поверхні розплаву створює сприятливі умови для інтенсифікації конвективної тепловіддачі від гріючих газів до розплаву. У той же час за рахунок контакту факелу з високонагрітою поверхнею забезпечується швидкість і повнота згорання палива. При цьому не перегрівається склепіння, що збільшує строк служби печі і зменшує втрати тепла через склепіння у навколишнє середовище, що, в свою чергу, зменшує втрати палива, крім того, за рахунок більш інтенсивного теплообміну від факелів пальників збільшується якість продукції. На фіг. 1. представлено піч прямого нагріву у повздовжньому розрізі, на фіг. 2 - у поперечному розрізі, вид А-А. Піч прямого нагріву виконана у вигляді ванни прямокутної форми для розплаву з подом 1, боковими 2 і торцевими 3 стінами та склепінням 4. З вхідного торця до ванни приєднано завантажувальний короб 5, а з вихідного - вивантажувальний 6. У поді вздовж всієї ванни рядами встановлені плоскополум'яні пальники 7. Піч з боку завантажувального коробу з'єднана з димовивідними боровами 8. Піч прямого нагріву працює таким чином. У ванну 1 через завантажувальний короб 5 подають сирий матеріал до рівня вже працюючих пальників. Нагрівають розплав високотемпературними факелами від плоскополум'яних пальників 7. Факели і продукти горіння нагрівають розплав плоскими струменями вздовж поверхні розплаву за рахунок спрямованого конвективного теплообміну. Вивантаження готової продукції здійснюють через короб вивантажувальний 6. Продукти спалювання через димовивідні борови 8 видаляють у димову трубу. В порівнянні з прототипом у пропонованій ванній печі забезпечується високоефективний прямий конвективний нагрів розплаву, при якому унеможливлюється перегрів склепіння печі, а, відповідно, зменшуються втрати тепло у навколишнє середовище, за рахунок чого більша кількість тепла надходить до розплаву, що, в свою чергу, підвищую якість продукції і збільшує строк служби печі. 60 1 UA 103051 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ванна піч прямого нагріву, яка містить ванну прямокутної форми для розплаву з подом, боковими і торцевими стінами та склепінням, а також плоскополум'яні пальники, яка відрізняється тим, що плоскополум'яні пальники розташовані рядами у поді вздовж печі, причому, з вхідного торця ванни розміщено завантажувальний короб і димовивідні борови, а з протилежного - вивантажувальний короб. 2 UA 103051 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
