Очисник головок коренеплодів

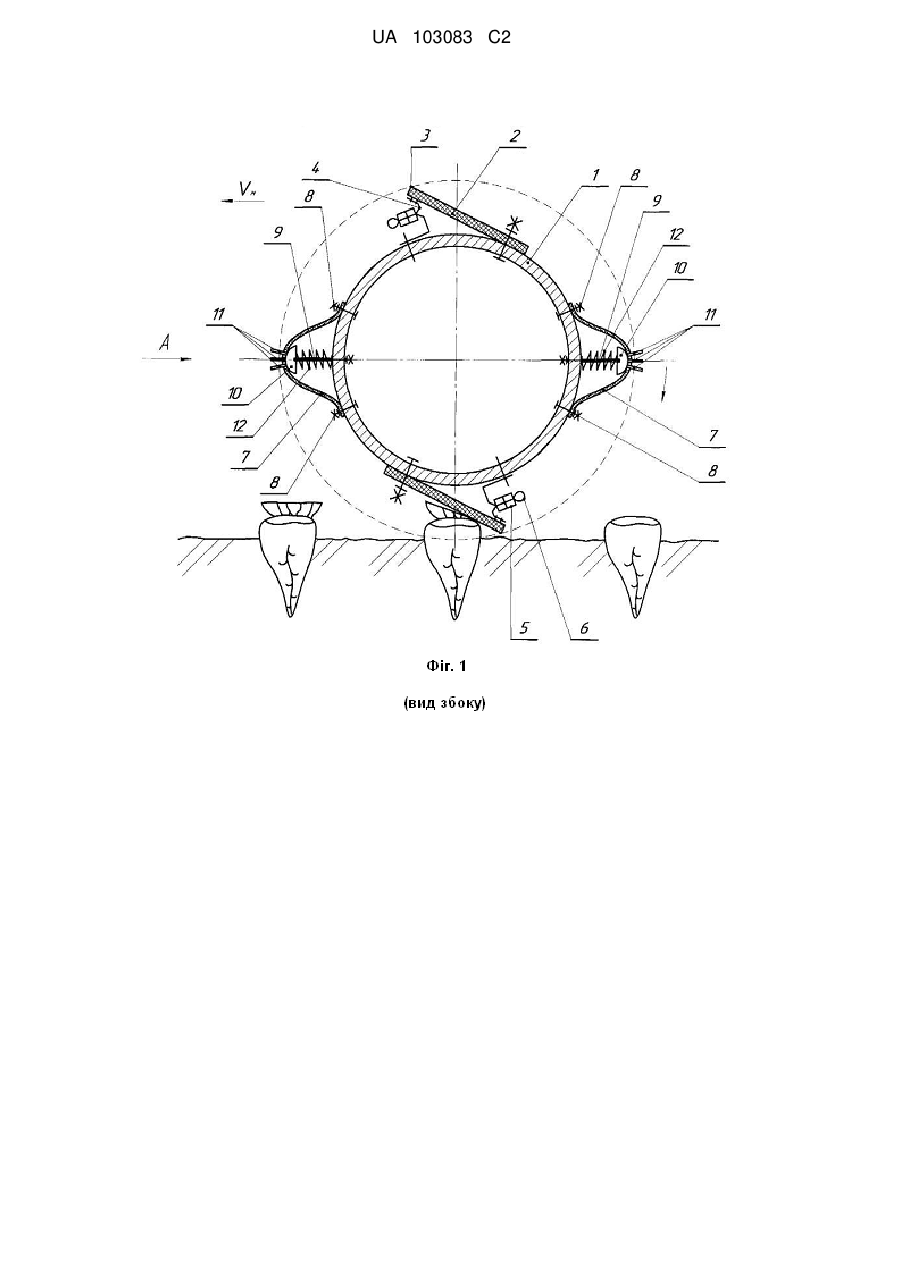

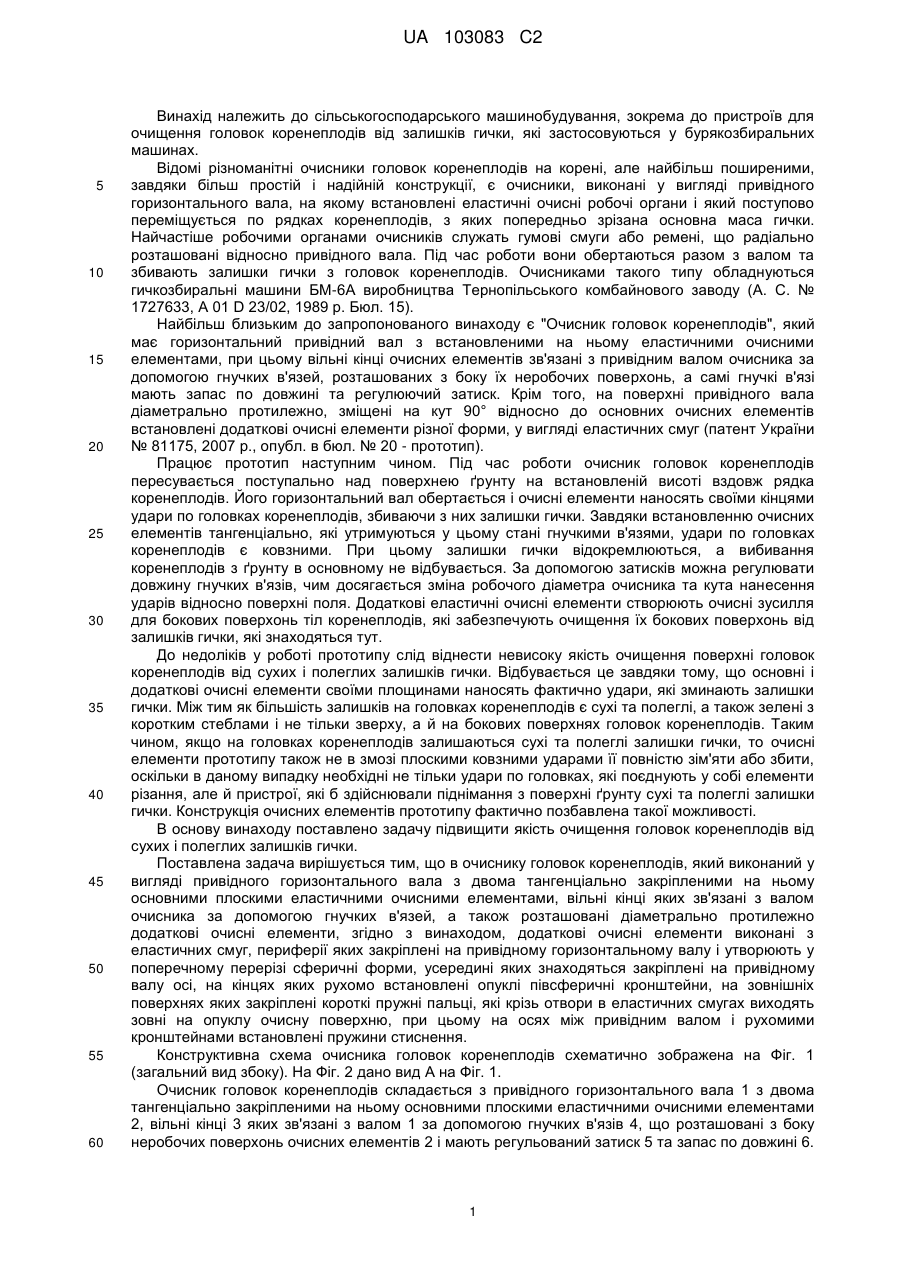

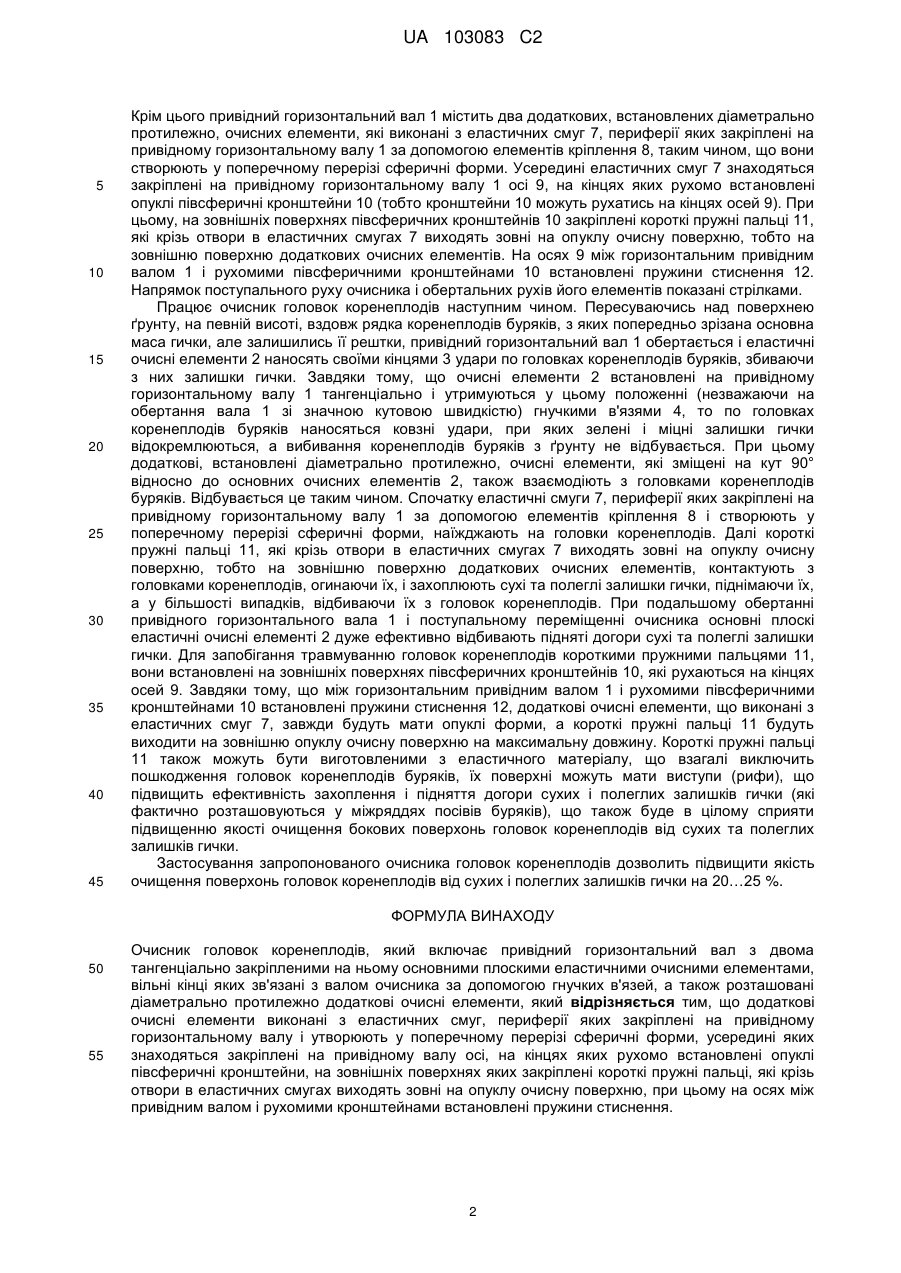

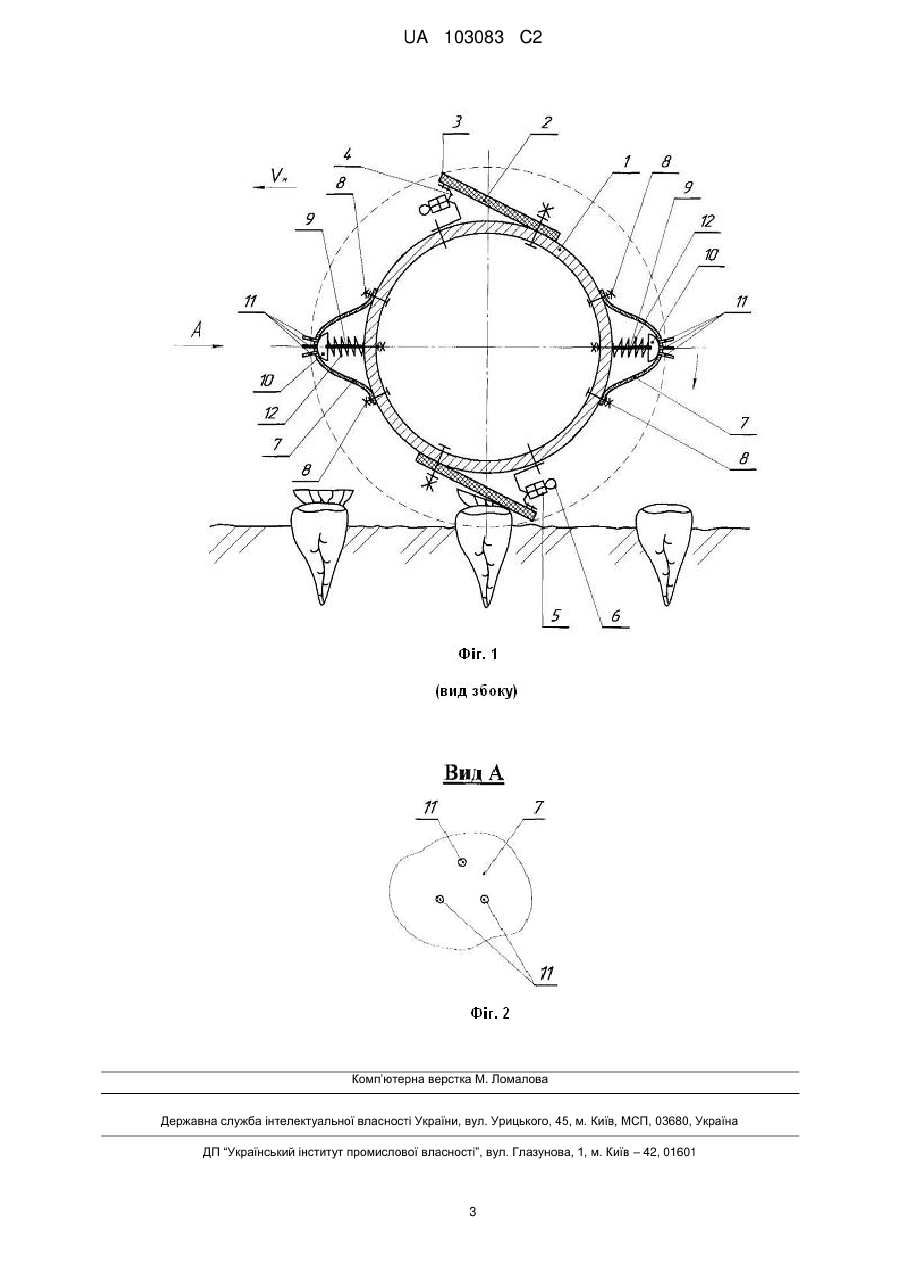

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи. Додаткові очисні елементи виконані з еластичних смуг, периферії яких закріплені на привідному горизонтальному валу і утворюють у поперечному перерізі сферичні форми, усередині яких знаходяться закріплені на привідному валу осі, на кінцях яких рухомо встановлені опуклі півсферичні кронштейни, на зовнішніх поверхнях яких закріплені короткі пружні пальці, які крізь отвори в еластичних смугах виходять зовні на опуклу очисну поверхню. При цьому на осях між привідним валом і рухомими кронштейнами встановлені пружини стиснення. UA 103083 C2 (12) UA 103083 C2 UA 103083 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщені на кут 90° відносно до основних очисних елементів встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - прототип). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють очисні зусилля для бокових поверхонь тіл коренеплодів, які забезпечують очищення їх бокових поверхонь від залишків гички, які знаходяться тут. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від сухих і полеглих залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є сухі та полеглі, а також зелені з коротким стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів. Таким чином, якщо на головках коренеплодів залишаються сухі та полеглі залишки гички, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні не тільки удари по головках, які поєднують у собі елементи різання, але й пристрої, які б здійснювали піднімання з поверхні ґрунту сухі та полеглі залишки гички. Конструкція очисних елементів прототипу фактично позбавлена такої можливості. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від сухих і полеглих залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані з еластичних смуг, периферії яких закріплені на привідному горизонтальному валу і утворюють у поперечному перерізі сферичні форми, усередині яких знаходяться закріплені на привідному валу осі, на кінцях яких рухомо встановлені опуклі півсферичні кронштейни, на зовнішніх поверхнях яких закріплені короткі пружні пальці, які крізь отвори в еластичних смугах виходять зовні на опуклу очисну поверхню, при цьому на осях між привідним валом і рухомими кронштейнами встановлені пружини стиснення. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з валом 1 за допомогою гнучких в'язів 4, що розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затиск 5 та запас по довжині 6. 1 UA 103083 C2 5 10 15 20 25 30 35 40 45 Крім цього привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, які виконані з еластичних смуг 7, периферії яких закріплені на привідному горизонтальному валу 1 за допомогою елементів кріплення 8, таким чином, що вони створюють у поперечному перерізі сферичні форми. Усередині еластичних смуг 7 знаходяться закріплені на привідному горизонтальному валу 1 осі 9, на кінцях яких рухомо встановлені опуклі півсферичні кронштейни 10 (тобто кронштейни 10 можуть рухатись на кінцях осей 9). При цьому, на зовнішніх поверхнях півсферичних кронштейнів 10 закріплені короткі пружні пальці 11, які крізь отвори в еластичних смугах 7 виходять зовні на опуклу очисну поверхню, тобто на зовнішню поверхню додаткових очисних елементів. На осях 9 між горизонтальним привідним валом 1 і рухомими півсферичними кронштейнами 10 встановлені пружини стиснення 12. Напрямок поступального руху очисника і обертальних рухів його елементів показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається і еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів буряків, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному горизонтальному валу 1 тангенціально і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) гнучкими в'язями 4, то по головках коренеплодів буряків наносяться ковзні удари, при яких зелені і міцні залишки гички відокремлюються, а вибивання коренеплодів буряків з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи, які зміщені на кут 90° відносно до основних очисних елементів 2, також взаємодіють з головками коренеплодів буряків. Відбувається це таким чином. Спочатку еластичні смуги 7, периферії яких закріплені на привідному горизонтальному валу 1 за допомогою елементів кріплення 8 і створюють у поперечному перерізі сферичні форми, наїжджають на головки коренеплодів. Далі короткі пружні пальці 11, які крізь отвори в еластичних смугах 7 виходять зовні на опуклу очисну поверхню, тобто на зовнішню поверхню додаткових очисних елементів, контактують з головками коренеплодів, огинаючи їх, і захоплюють сухі та полеглі залишки гички, піднімаючи їх, а у більшості випадків, відбиваючи їх з головок коренеплодів. При подальшому обертанні привідного горизонтального вала 1 і поступальному переміщенні очисника основні плоскі еластичні очисні елементі 2 дуже ефективно відбивають підняті догори сухі та полеглі залишки гички. Для запобігання травмуванню головок коренеплодів короткими пружними пальцями 11, вони встановлені на зовнішніх поверхнях півсферичних кронштейнів 10, які рухаються на кінцях осей 9. Завдяки тому, що між горизонтальним привідним валом 1 і рухомими півсферичними кронштейнами 10 встановлені пружини стиснення 12, додаткові очисні елементи, що виконані з еластичних смуг 7, завжди будуть мати опуклі форми, а короткі пружні пальці 11 будуть виходити на зовнішню опуклу очисну поверхню на максимальну довжину. Короткі пружні пальці 11 також можуть бути виготовленими з еластичного матеріалу, що взагалі виключить пошкодження головок коренеплодів буряків, їх поверхні можуть мати виступи (рифи), що підвищить ефективність захоплення і підняття догори сухих і полеглих залишків гички (які фактично розташовуються у міжряддях посівів буряків), що також буде в цілому сприяти підвищенню якості очищення бокових поверхонь головок коренеплодів від сухих та полеглих залишків гички. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення поверхонь головок коренеплодів від сухих і полеглих залишків гички на 20…25 %. ФОРМУЛА ВИНАХОДУ 50 55 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані з еластичних смуг, периферії яких закріплені на привідному горизонтальному валу і утворюють у поперечному перерізі сферичні форми, усередині яких знаходяться закріплені на привідному валу осі, на кінцях яких рухомо встановлені опуклі півсферичні кронштейни, на зовнішніх поверхнях яких закріплені короткі пружні пальці, які крізь отвори в еластичних смугах виходять зовні на опуклу очисну поверхню, при цьому на осях між привідним валом і рухомими кронштейнами встановлені пружини стиснення. 2 UA 103083 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
