Очисник головок коренеплодів

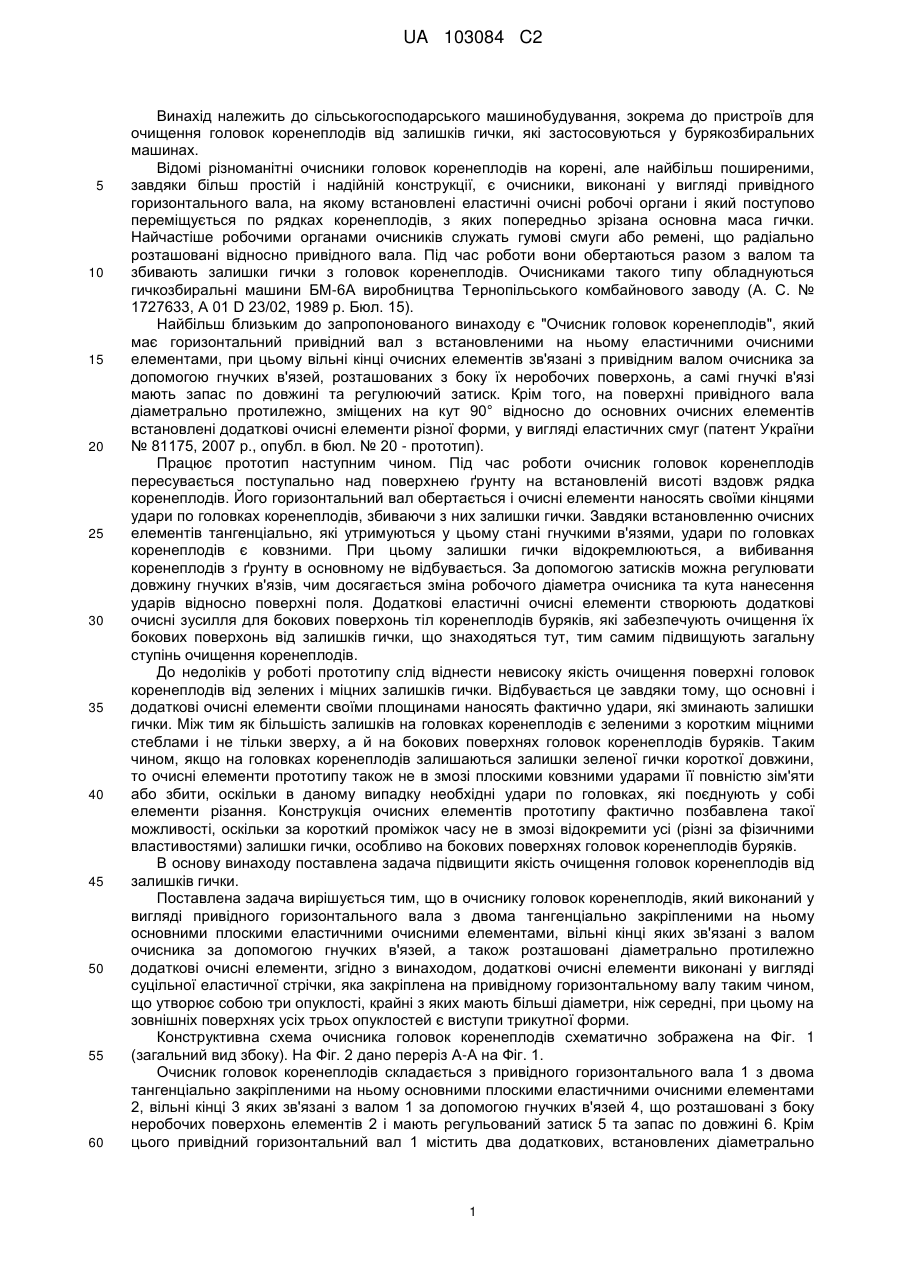

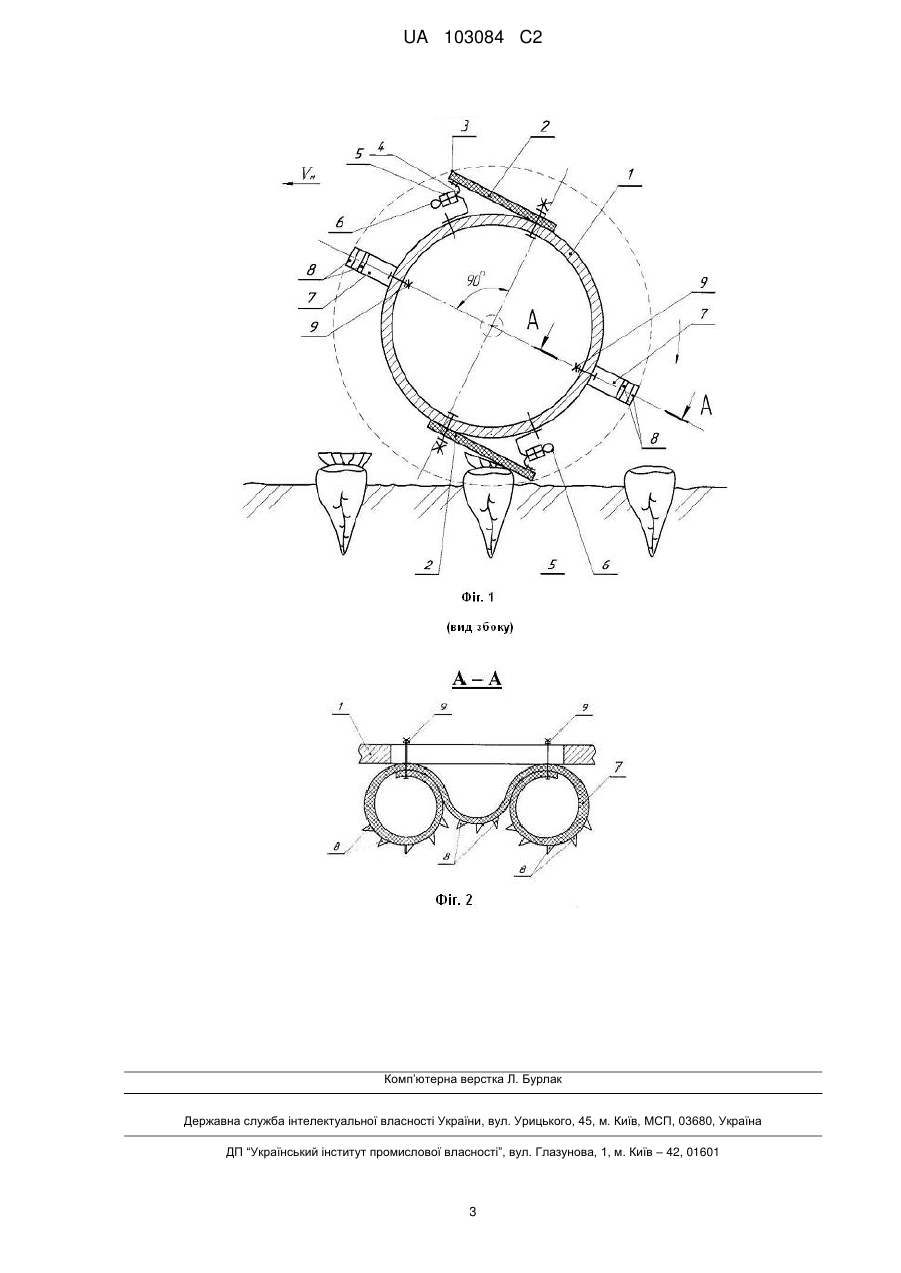

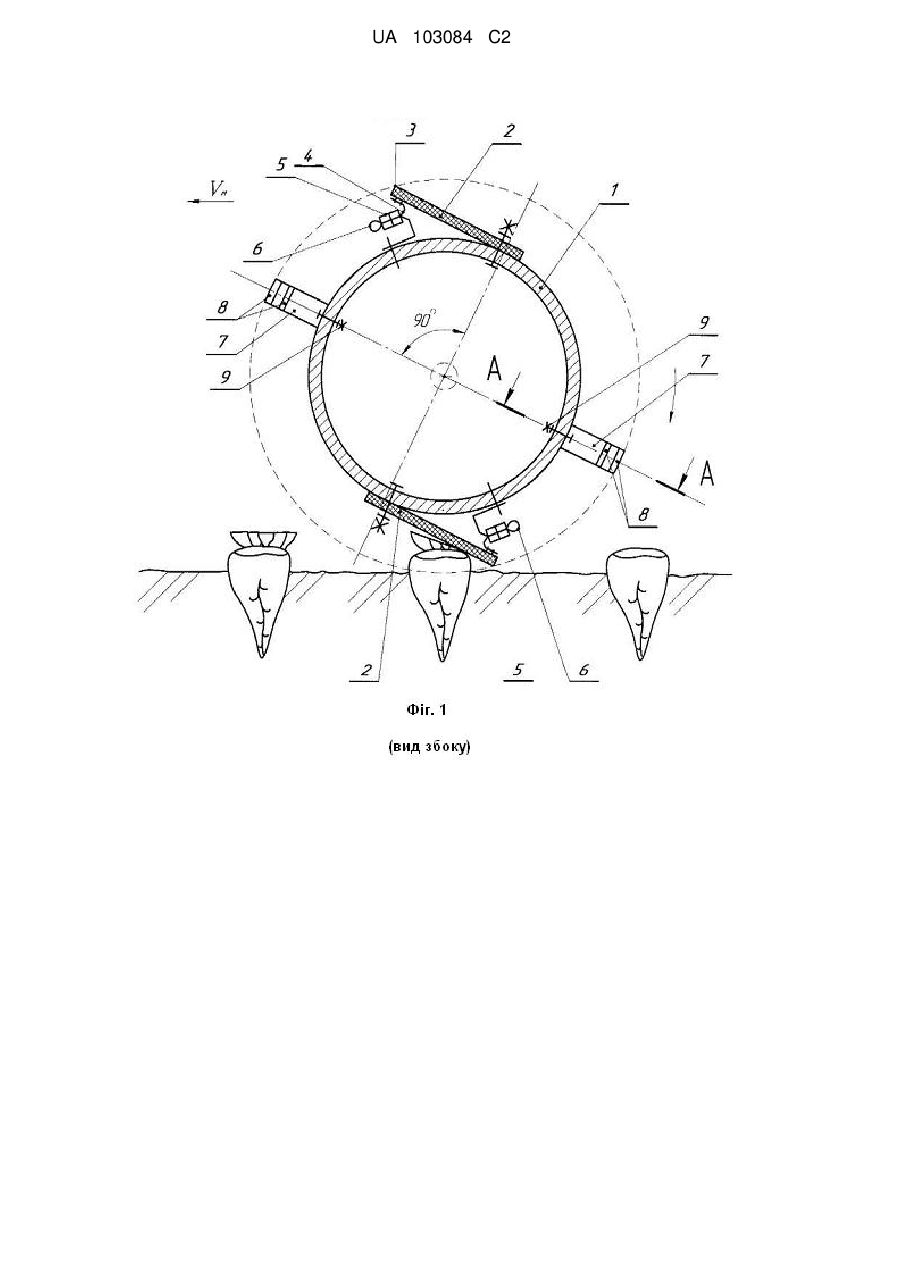

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи. Додаткові очисні елементи виконані у вигляді суцільної еластичної стрічки, яка закріплена на привідному горизонтальному валу таким чином, що утворює собою три опуклості, крайні з яких мають більші діаметри, ніж середні. При цьому на зовнішніх поверхнях усіх трьох опуклостей є виступи трикутної форми. UA 103084 C2 (12) UA 103084 C2 UA 103084 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщених на кут 90° відносно до основних очисних елементів встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - прототип). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля для бокових поверхонь тіл коренеплодів буряків, які забезпечують очищення їх бокових поверхонь від залишків гички, що знаходяться тут, тим самим підвищують загальну ступінь очищення коренеплодів. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. Конструкція очисних елементів прототипу фактично позбавлена такої можливості, оскільки за короткий проміжок часу не в змозі відокремити усі (різні за фізичними властивостями) залишки гички, особливо на бокових поверхнях головок коренеплодів буряків. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані у вигляді суцільної еластичної стрічки, яка закріплена на привідному горизонтальному валу таким чином, що утворює собою три опуклості, крайні з яких мають більші діаметри, ніж середні, при цьому на зовнішніх поверхнях усіх трьох опуклостей є виступи трикутної форми. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано переріз А-А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з валом 1 за допомогою гнучких в'язей 4, що розташовані з боку неробочих поверхонь елементів 2 і мають регульований затиск 5 та запас по довжині 6. Крім цього привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально 1 UA 103084 C2 5 10 15 20 25 30 35 40 протилежно, очисних елементи 7 з еластичного матеріалу, зміщених на кут 90° відносно до основних очисних елементів 2. Додаткові очисні елементи 7 виконані у вигляді суцільної еластичної стрічки, яка закріплена на привідному горизонтальному валу 1 таким чином, що утворює собою три опуклості. При цьому крайні з опуклостей мають більші діаметри, ніж середні, а на зовнішніх поверхнях усіх трьох опуклостей є виступи 8 трикутної форми. Суцільні еластичні стрічки додаткових очисних елементів 7 закріплені на привідному горизонтальному валу 1 за допомогою елементів кріплення 9. Напрямок поступального руху очисника і обертальних рухів його елементів показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається і еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному валу 1 тангенціально і утримуються у цьому положенні (не зважаючи на обертання вала 1 зі значною кутовою швидкістю) гнучкими в'язями 4, то по головках коренеплодів наносяться ковзні удари, при яких залишки гички відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7, які зміщені на кут 90 відносно до основних очисних елементів 2, також взаємодіють з головками коренеплодів. Оскільки додаткові очисні елементи 7 виконані у вигляді суцільної еластичної стрічки, яка закріплена на привідному горизонтальному валу 1 таким чином, що утворює собою три опуклості, з яких крайні мають більші діаметри, ніж середні, то вони охоплюють головки коренеплодів з усіх боків і дуже ефективно зчищають зелені та сухі полеглі залишки гички. Наявність на зовнішніх поверхнях усіх трьох опуклостей виступів 8 трикутної форми значно підвищує ефективність відокремлення від головок коренеплодів буряків зелених, а також сухих і полеглих залишків гички. Застосування елементів кріплення 9 дозволяє змінювати розміри і форму додаткових очисних елементів 7, що також дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички з врахуванням їх середніх розмірів, висоти розташування головок коренеплодів над рівнем поверхні ґрунту, відхилення від осьової лінії рядка тощо. Застосування суцільної еластичної стрічки, яка утворює додаткові очисні елементи 7, забезпечує достатню просту і надійну конструкцію, що дозволяє досить швидко і просто її міняти в разі зношення. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення бокових поверхонь головок коренеплодів на 15…20 %. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді суцільної еластичної стрічки, яка закріплена на привідному горизонтальному валу таким чином, що утворює собою три опуклості, крайні з яких мають більші діаметри, ніж середні, при цьому на зовнішніх поверхнях усіх трьох опуклостей є виступи трикутної форми. 2 UA 103084 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
