Розпушувач ґрунту

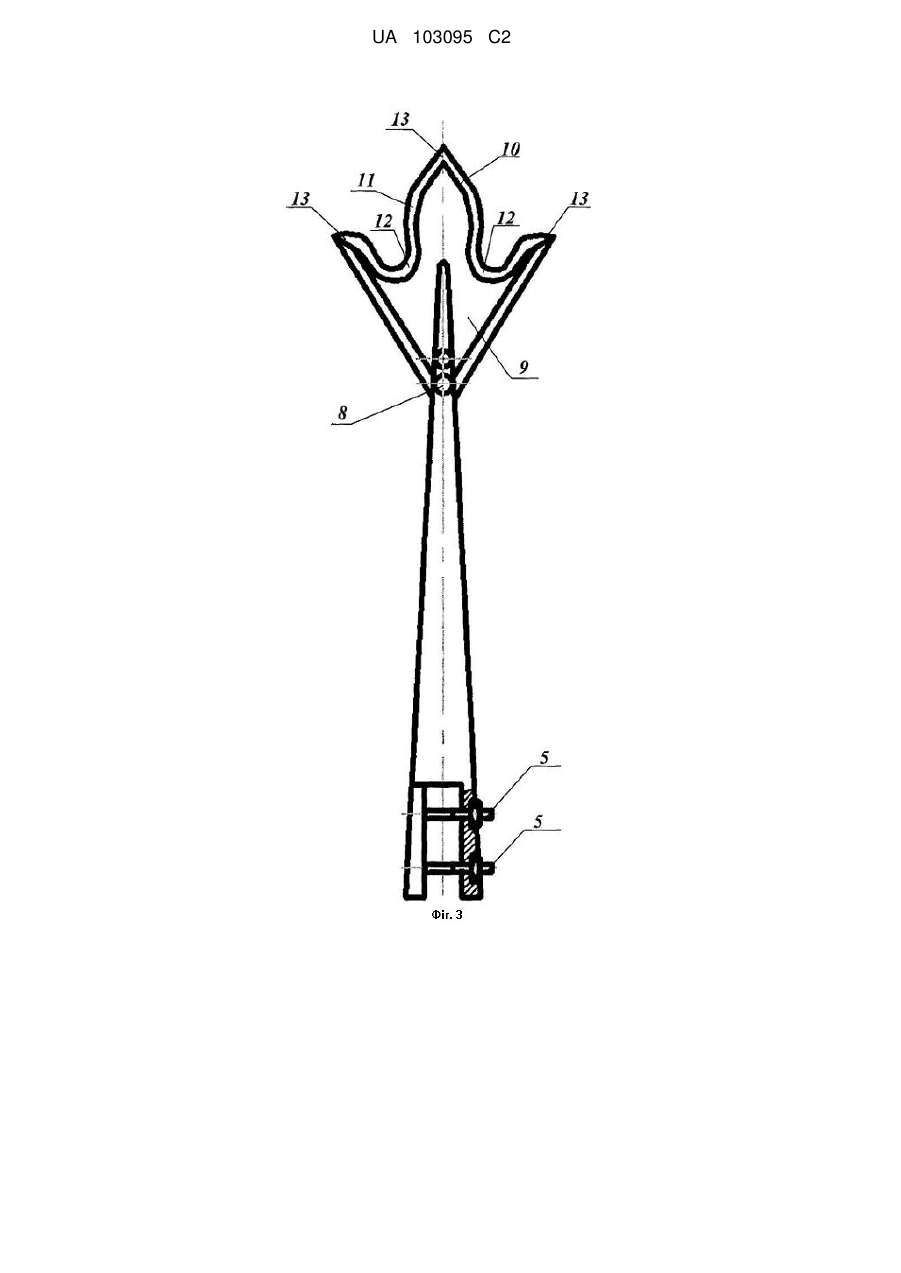

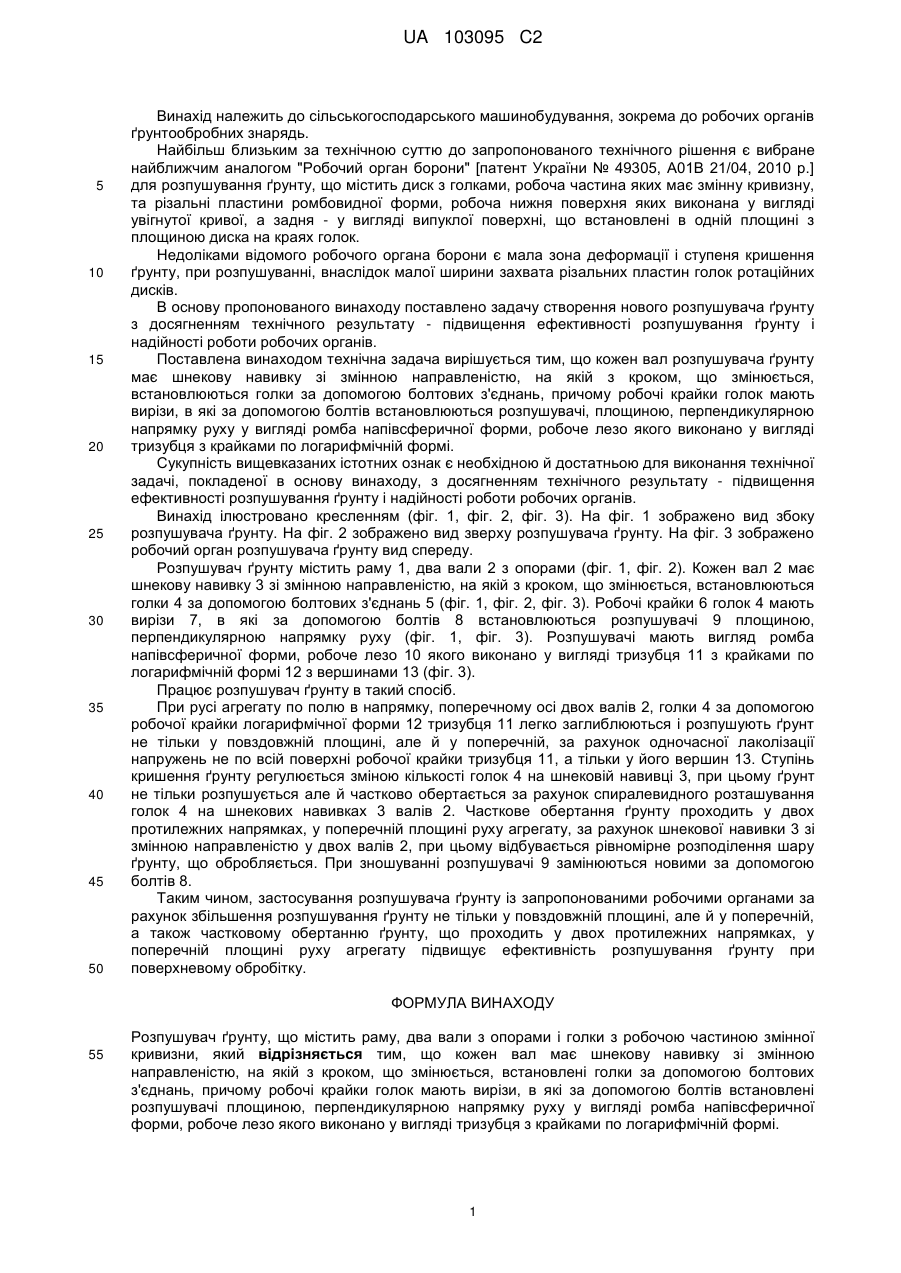

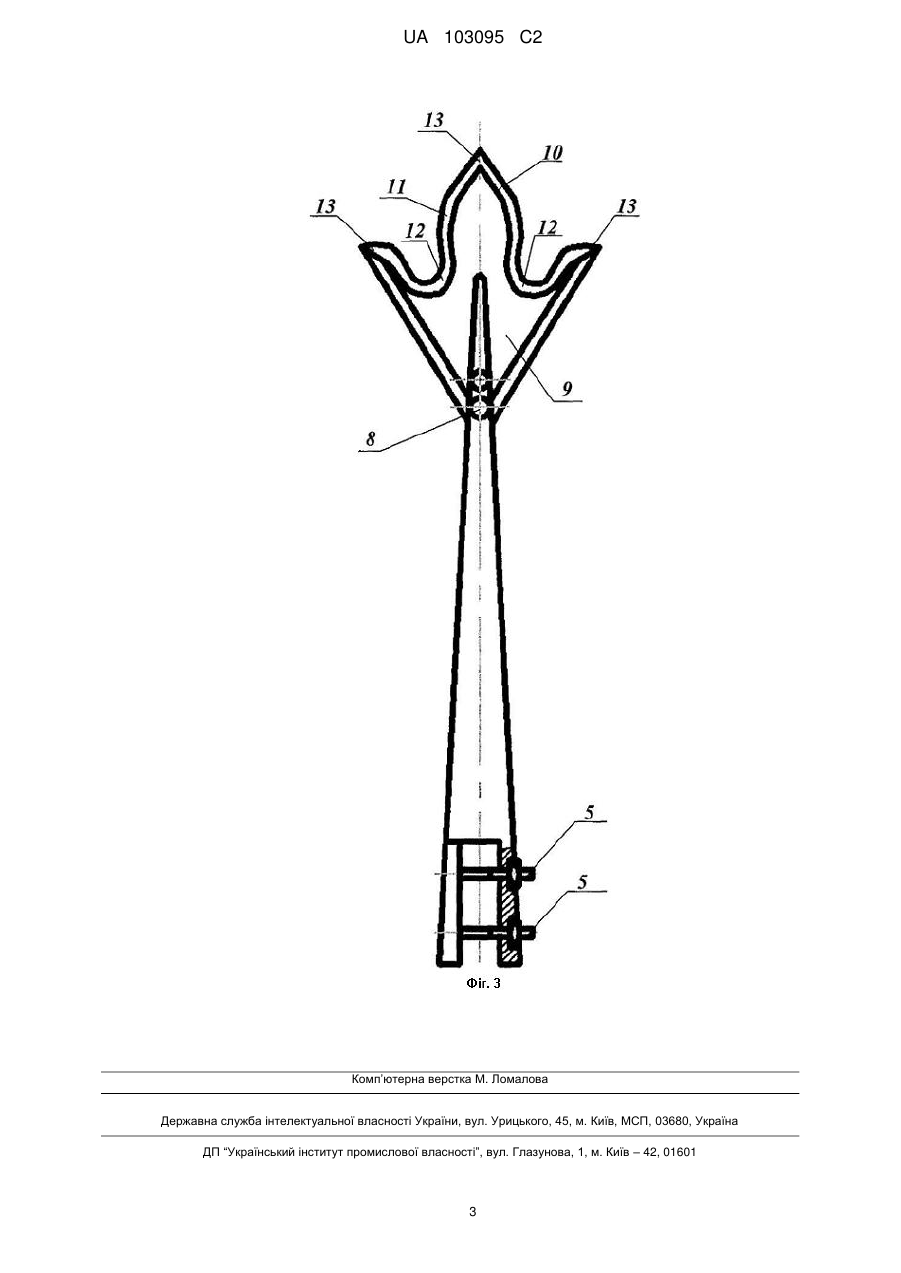

Реферат: Заявлений розпушувач ґрунту містить раму, два вали з опорами і голки з робочою частиною змінної кривизни. Кожен вал має шнекову навивку зі змінною направленістю, на якій з кроком, що змінюється, встановлені голки за допомогою болтових з'єднань. Робочі крайки голок мають вирізи, в які за допомогою болтів встановлені розпушувачі площиною, перпендикулярною напрямку руху у вигляді ромба напівсферичної форми, робоче лезо якого виконано у вигляді тризубця з крайками по логарифмічній формі. UA 103095 C2 (12) UA 103095 C2 UA 103095 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до сільськогосподарського машинобудування, зокрема до робочих органів ґрунтообробних знарядь. Найбільш близьким за технічною суттю до запропонованого технічного рішення є вибране найближчим аналогом "Робочий орган борони" [патент України № 49305, А01В 21/04, 2010 р.] для розпушування ґрунту, що містить диск з голками, робоча частина яких має змінну кривизну, та різальні пластини ромбовидної форми, робоча нижня поверхня яких виконана у вигляді увігнутої кривої, а задня - у вигляді випуклої поверхні, що встановлені в одній площині з площиною диска на краях голок. Недоліками відомого робочого органа борони є мала зона деформації і ступеня кришення ґрунту, при розпушуванні, внаслідок малої ширини захвата різальних пластин голок ротаційних дисків. В основу пропонованого винаходу поставлено задачу створення нового розпушувача ґрунту з досягненням технічного результату - підвищення ефективності розпушування ґрунту і надійності роботи робочих органів. Поставлена винаходом технічна задача вирішується тим, що кожен вал розпушувача ґрунту має шнекову навивку зі змінною направленістю, на якій з кроком, що змінюється, встановлюються голки за допомогою болтових з'єднань, причому робочі крайки голок мають вирізи, в які за допомогою болтів встановлюються розпушувачі, площиною, перпендикулярною напрямку руху у вигляді ромба напівсферичної форми, робоче лезо якого виконано у вигляді тризубця з крайками по логарифмічній формі. Сукупність вищевказаних істотних ознак є необхідною й достатньою для виконання технічної задачі, покладеної в основу винаходу, з досягненням технічного результату - підвищення ефективності розпушування ґрунту і надійності роботи робочих органів. Винахід ілюстровано кресленням (фіг. 1, фіг. 2, фіг. 3). На фіг. 1 зображено вид збоку розпушувача ґрунту. На фіг. 2 зображено вид зверху розпушувача ґрунту. На фіг. 3 зображено робочий орган розпушувача ґрунту вид спереду. Розпушувач ґрунту містить раму 1, два вали 2 з опорами (фіг. 1, фіг. 2). Кожен вал 2 має шнекову навивку 3 зі змінною направленістю, на якій з кроком, що змінюється, встановлюються голки 4 за допомогою болтових з'єднань 5 (фіг. 1, фіг. 2, фіг. 3). Робочі крайки 6 голок 4 мають вирізи 7, в які за допомогою болтів 8 встановлюються розпушувачі 9 площиною, перпендикулярною напрямку руху (фіг. 1, фіг. 3). Розпушувачі мають вигляд ромба напівсферичної форми, робоче лезо 10 якого виконано у вигляді тризубця 11 з крайками по логарифмічній формі 12 з вершинами 13 (фіг. 3). Працює розпушувач ґрунту в такий спосіб. При русі агрегату по полю в напрямку, поперечному осі двох валів 2, голки 4 за допомогою робочої крайки логарифмічної форми 12 тризубця 11 легко заглиблюються і розпушують ґрунт не тільки у повздовжній площині, але й у поперечній, за рахунок одночасної лаколізації напружень не по всій поверхні робочої крайки тризубця 11, а тільки у його вершин 13. Ступінь кришення ґрунту регулюється зміною кількості голок 4 на шнековій навивці 3, при цьому ґрунт не тільки розпушується але й частково обертається за рахунок спиралевидного розташування голок 4 на шнекових навивках 3 валів 2. Часткове обертання ґрунту проходить у двох протилежних напрямках, у поперечній площині руху агрегату, за рахунок шнекової навивки 3 зі змінною направленістю у двох валів 2, при цьому відбувається рівномірне розподілення шару ґрунту, що обробляється. При зношуванні розпушувачі 9 замінюються новими за допомогою болтів 8. Таким чином, застосування розпушувача ґрунту із запропонованими робочими органами за рахунок збільшення розпушування ґрунту не тільки у повздовжній площині, але й у поперечній, а також частковому обертанню ґрунту, що проходить у двох протилежних напрямках, у поперечній площині руху агрегату підвищує ефективність розпушування ґрунту при поверхневому обробітку. ФОРМУЛА ВИНАХОДУ 55 Розпушувач ґрунту, що містить раму, два вали з опорами і голки з робочою частиною змінної кривизни, який відрізняється тим, що кожен вал має шнекову навивку зі змінною направленістю, на якій з кроком, що змінюється, встановлені голки за допомогою болтових з'єднань, причому робочі крайки голок мають вирізи, в які за допомогою болтів встановлені розпушувачі площиною, перпендикулярною напрямку руху у вигляді ромба напівсферичної форми, робоче лезо якого виконано у вигляді тризубця з крайками по логарифмічній формі. 1 UA 103095 C2 2 UA 103095 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
