Складні гідроножиці

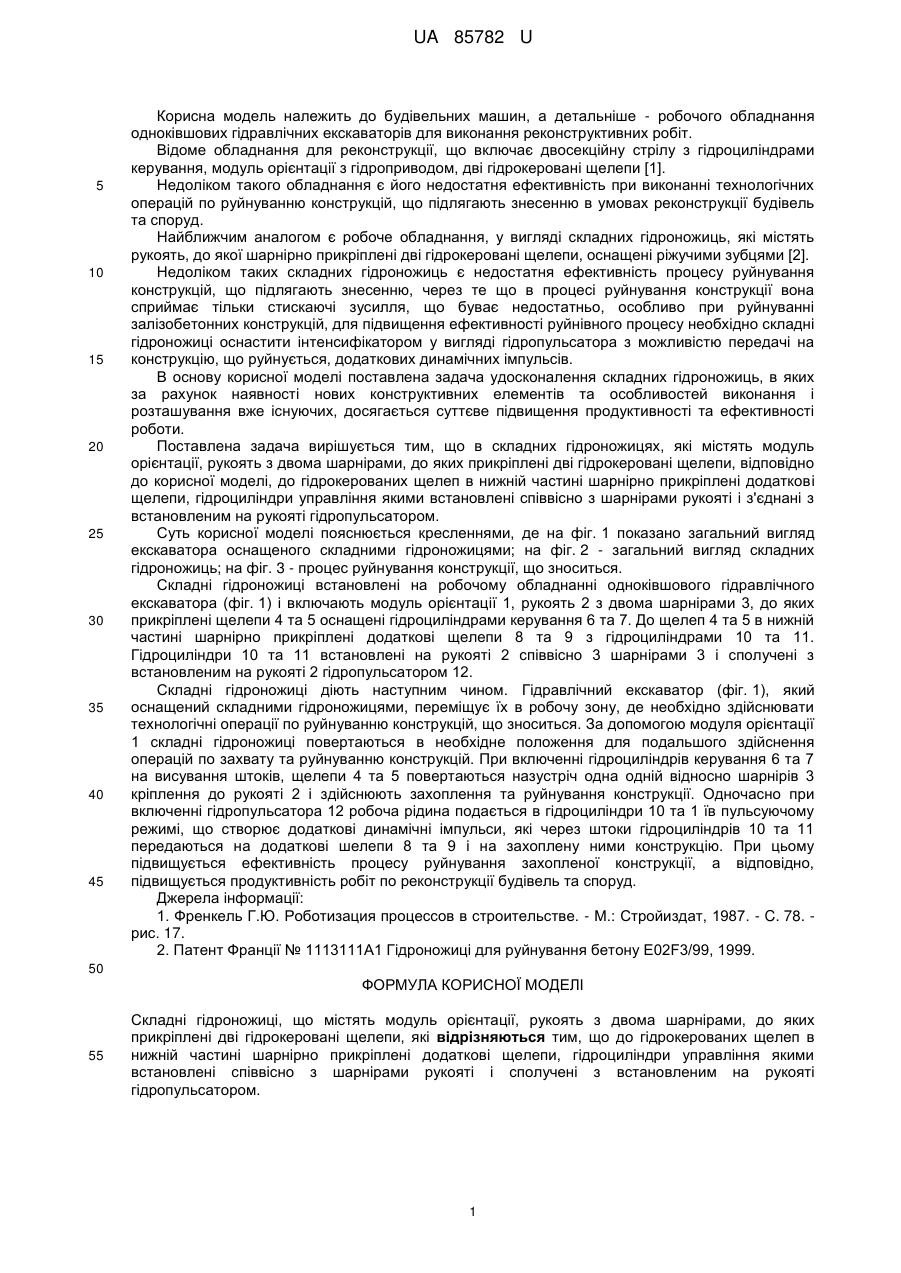

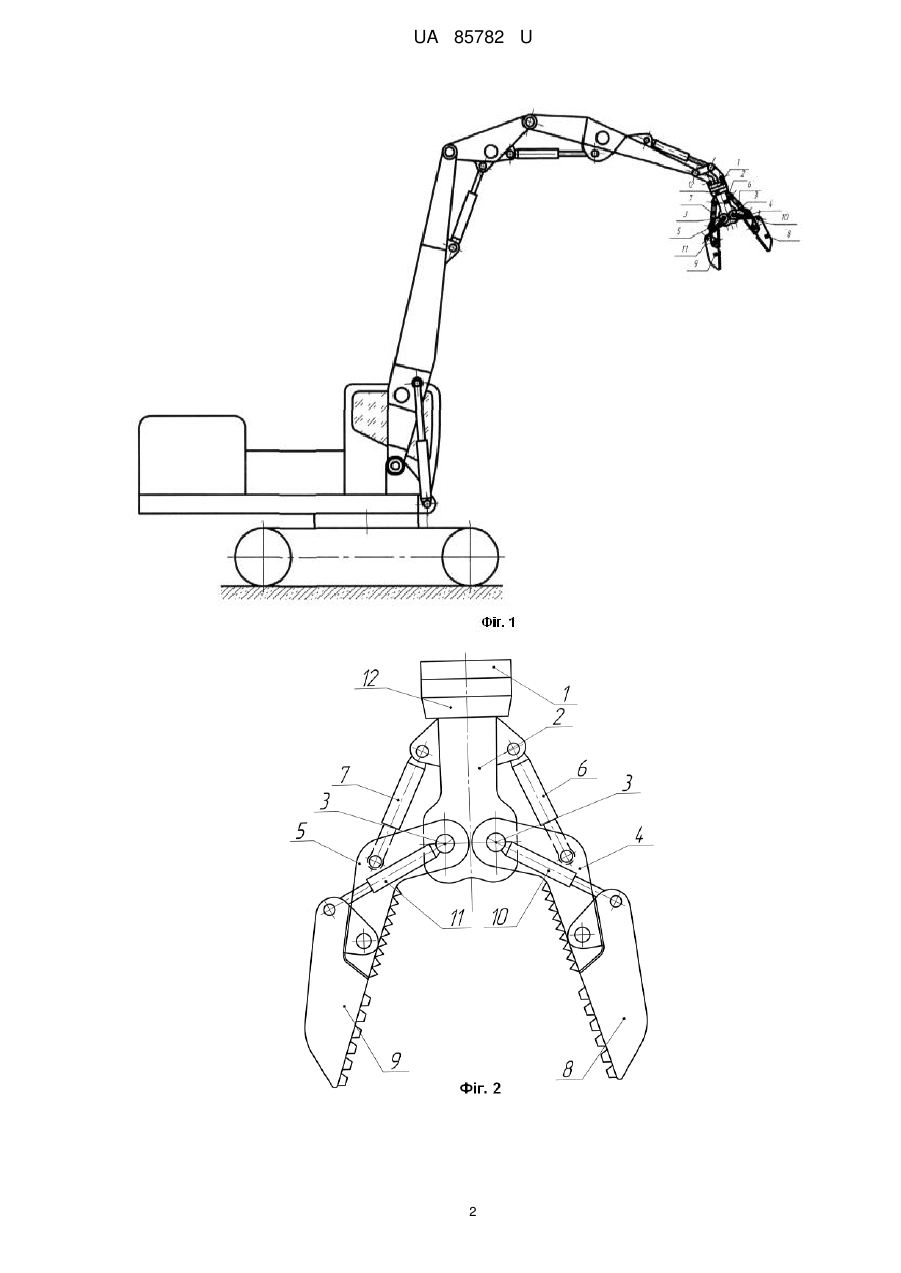

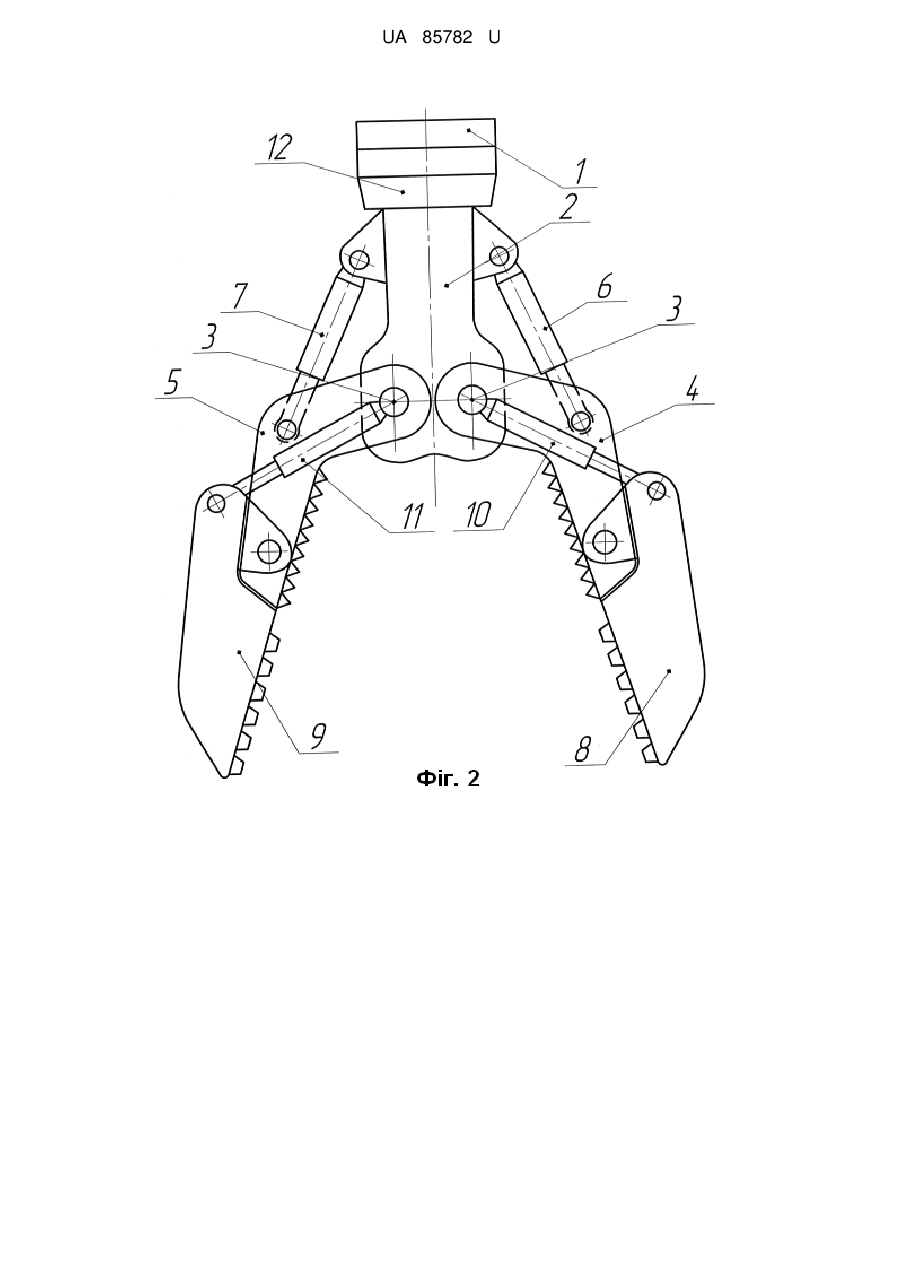

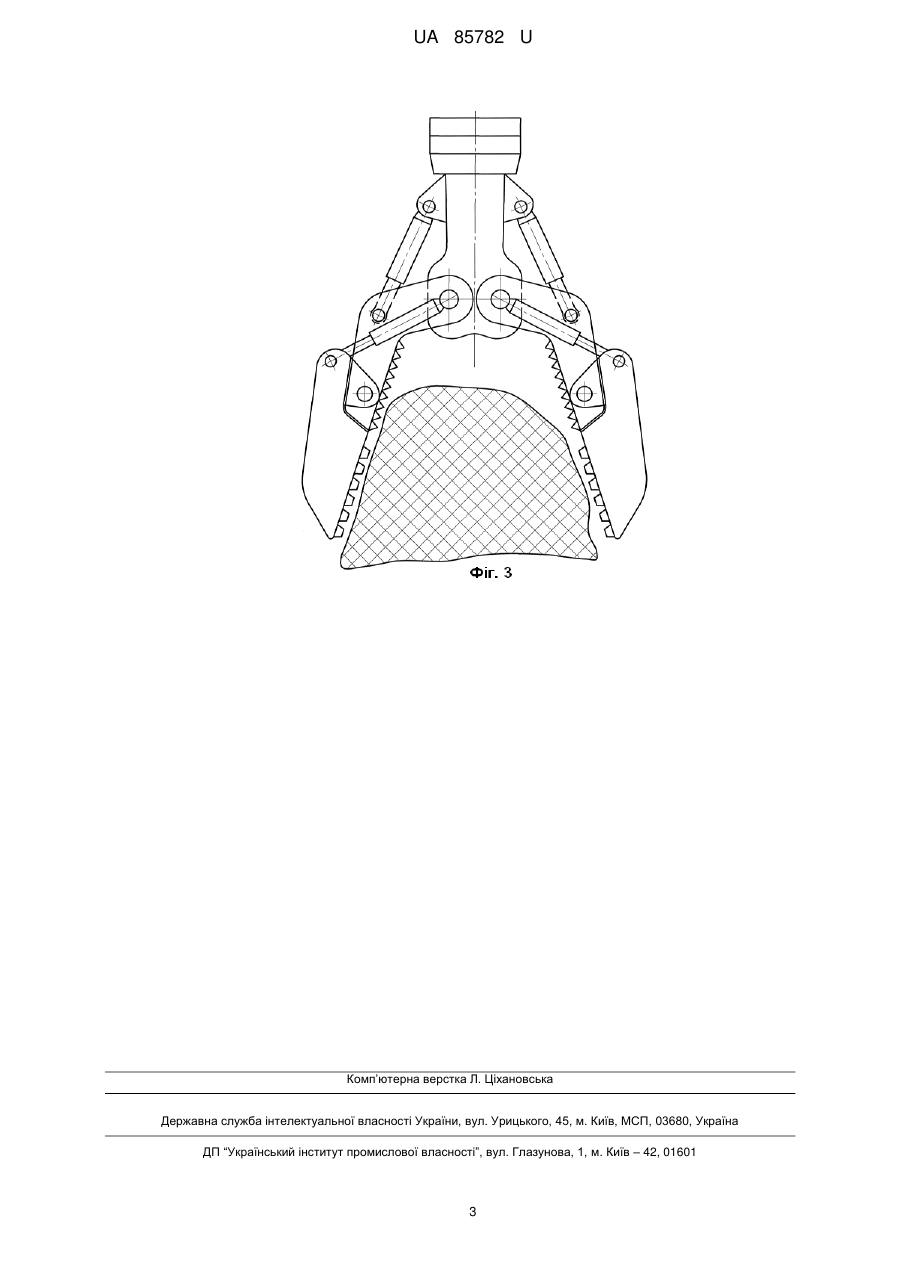

Реферат: UA 85782 U UA 85782 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшових гідравлічних екскаваторів для виконання реконструктивних робіт. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, дві гідрокеровані щелепи [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд. Найближчим аналогом є робоче обладнання, у вигляді складних гідроножиць, які містять рукоять, до якої шарнірно прикріплені дві гідрокеровані щелепи, оснащені ріжучими зубцями [2]. Недоліком таких складних гідроножиць є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, через те що в процесі руйнування конструкції вона сприймає тільки стискаючі зусилля, що буває недостатньо, особливо при руйнуванні залізобетонних конструкцій, для підвищення ефективності руйнівного процесу необхідно складні гідроножиці оснастити інтенсифікатором у вигляді гідропульсатора з можливістю передачі на конструкцію, що руйнується, додаткових динамічних імпульсів. В основу корисної моделі поставлена задача удосконалення складних гідроножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності роботи. Поставлена задача вирішується тим, що в складних гідроножицях, які містять модуль орієнтації, рукоять з двома шарнірами, до яких прикріплені дві гідрокеровані щелепи, відповідно до корисної моделі, до гідрокерованих щелеп в нижній частині шарнірно прикріплені додаткові щелепи, гідроциліндри управління якими встановлені співвісно з шарнірами рукояті і з'єднані з встановленим на рукояті гідропульсатором. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора оснащеного складними гідроножицями; на фіг. 2 - загальний вигляд складних гідроножиць; на фіг. 3 - процес руйнування конструкції, що зноситься. Складні гідроножиці встановлені на робочому обладнанні одноківшового гідравлічного екскаватора (фіг. 1) і включають модуль орієнтації 1, рукоять 2 з двома шарнірами 3, до яких прикріплені щелепи 4 та 5 оснащені гідроциліндрами керування 6 та 7. До щелеп 4 та 5 в нижній частині шарнірно прикріплені додаткові щелепи 8 та 9 з гідроциліндрами 10 та 11. Гідроциліндри 10 та 11 встановлені на рукояті 2 співвісно 3 шарнірами 3 і сполучені з встановленим на рукояті 2 гідропульсатором 12. Складні гідроножиці діють наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений складними гідроножицями, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зноситься. За допомогою модуля орієнтації 1 складні гідроножиці повертаються в необхідне положення для подальшого здійснення операцій по захвату та руйнуванню конструкцій. При включенні гідроциліндрів керування 6 та 7 на висування штоків, щелепи 4 та 5 повертаються назустріч одна одній відносно шарнірів 3 кріплення до рукояті 2 і здійснюють захоплення та руйнування конструкції. Одночасно при включенні гідропульсатора 12 робоча рідина подається в гідроциліндри 10 та 1 їв пульсуючому режимі, що створює додаткові динамічні імпульси, які через штоки гідроциліндрів 10 та 11 передаються на додаткові шелепи 8 та 9 і на захоплену ними конструкцію. При цьому підвищується ефективність процесу руйнування захопленої конструкції, а відповідно, підвищується продуктивність робіт по реконструкції будівель та споруд. Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987. - C. 78. рис. 17. 2. Патент Франції № 1113111А1 Гідроножиці для руйнування бетону E02F3/99, 1999. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Складні гідроножиці, що містять модуль орієнтації, рукоять з двома шарнірами, до яких прикріплені дві гідрокеровані щелепи, які відрізняються тим, що до гідрокерованих щелеп в нижній частині шарнірно прикріплені додаткові щелепи, гідроциліндри управління якими встановлені співвісно з шарнірами рукояті і сполучені з встановленим на рукояті гідропульсатором. 1 UA 85782 U 2 UA 85782 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
