Очисник головок коренеплодів від залишків гички

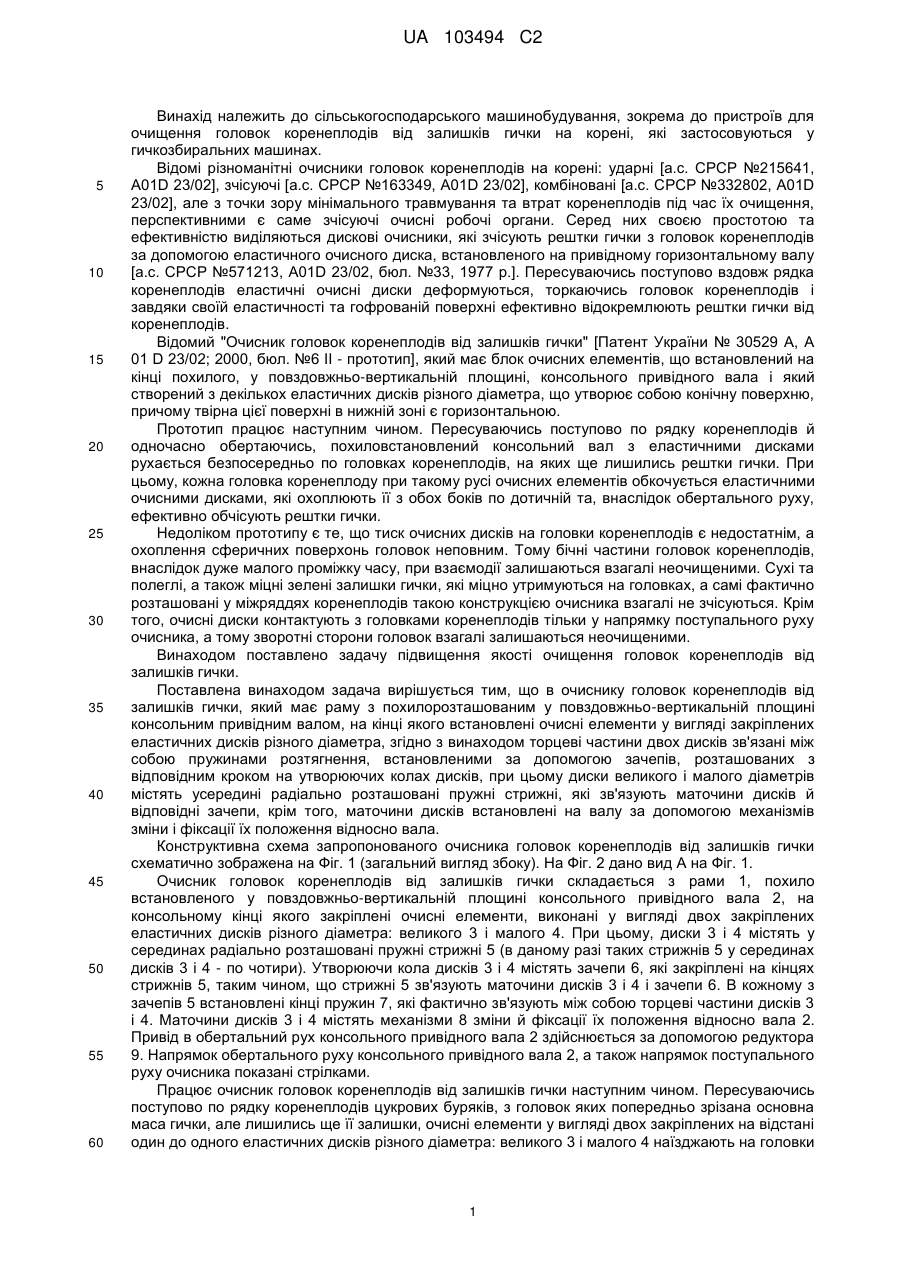

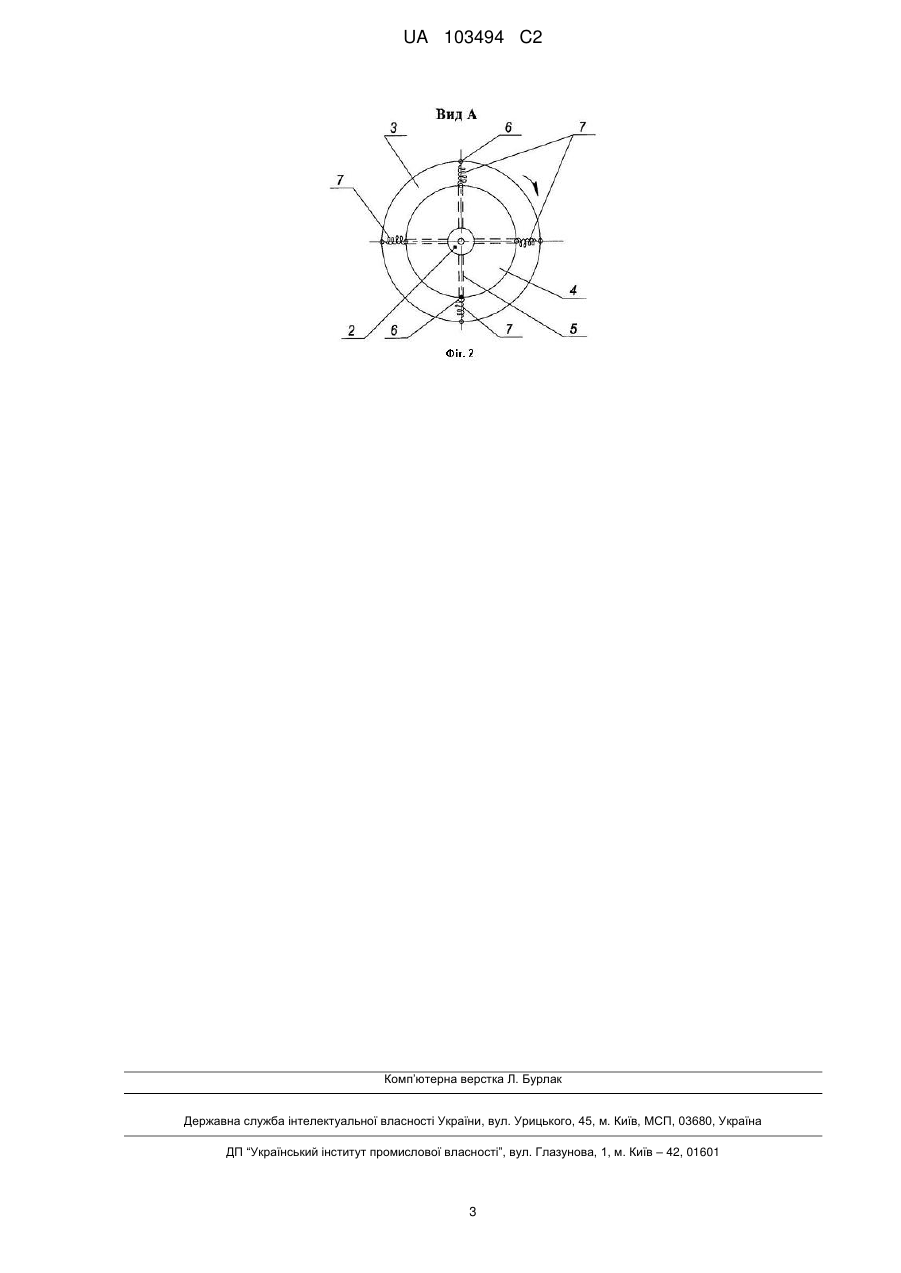

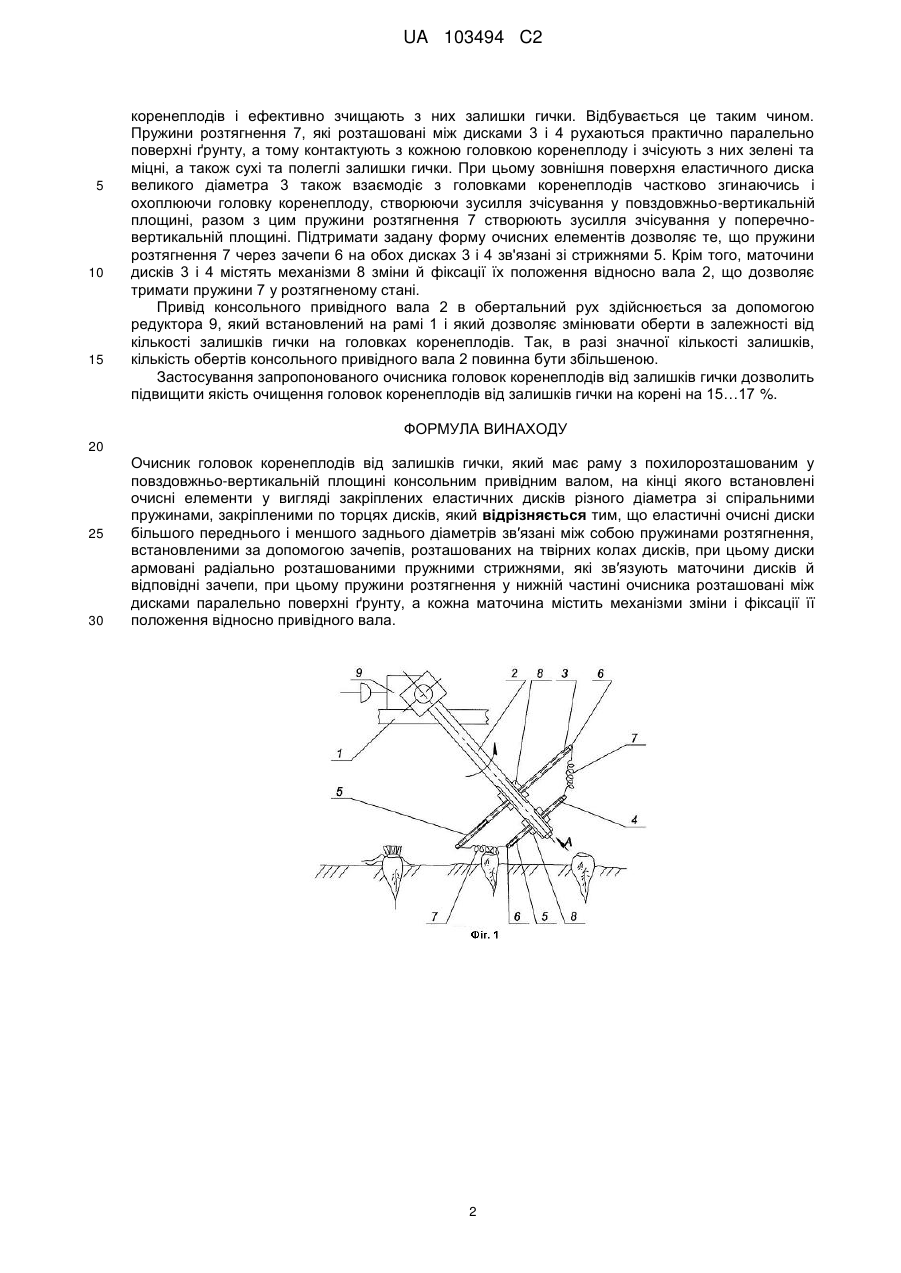

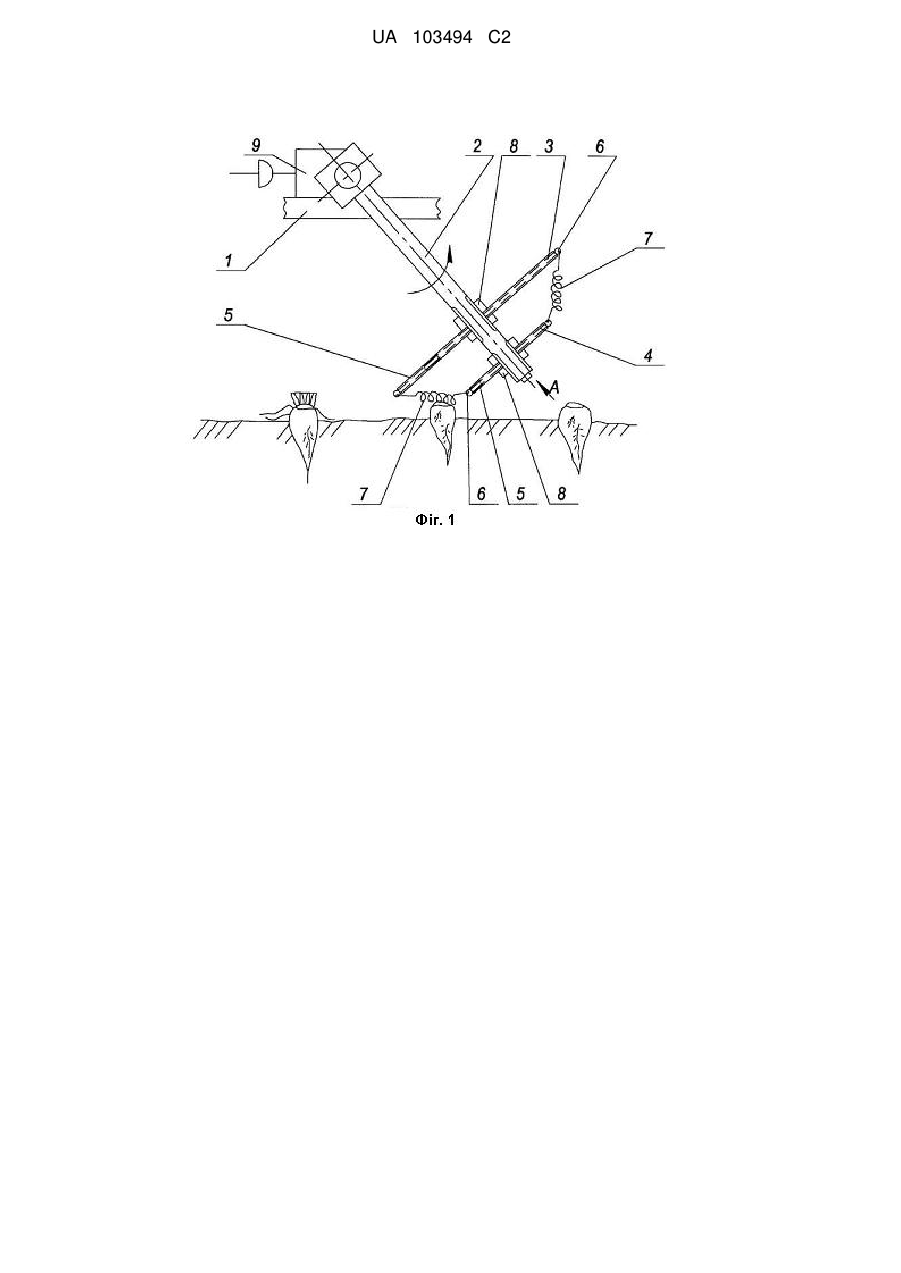

Реферат: Очисник головок коренеплодів від залишків гички має раму з похилорозташованим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлені очисні елементи у вигляді закріплених еластичних дисків різного діаметра зі спіральними пружинами, закріпленими по торцях дисків. Еластичні очисні диски більшого переднього і меншого заднього діаметрів зв′язані між собою пружинами розтягнення, встановленими за допомогою зачепів, розташованих на утворюючих колах дисків. При цьому диски армовані радіально розташованими пружними стрижнями, які зв′язують маточини дисків й відповідні зачепи. При цьому пружини розтягнення у нижній частині очисника розташовані між дисками паралельно поверхні ґрунту, а кожна маточина містить механізми зміни і фіксації її положення відносно привідного вала. UA 103494 C2 (12) UA 103494 C2 UA 103494 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а.с. СРСР №215641, A01D 23/02], зчісуючі [а.с. СРСР №163349, A01D 23/02], комбіновані [а.с. СРСР №332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а.с. СРСР №571213, A01D 23/02, бюл. №33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 30529 А, А 01 D 23/02; 2000, бюл. №6 II - прототип], який має блок очисних елементів, що встановлений на кінці похилого, у повздовжньо-вертикальній площині, консольного привідного вала і який створений з декількох еластичних дисків різного діаметра, що утворює собою конічну поверхню, причому твірна цієї поверхні в нижній зоні є горизонтальною. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похиловстановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому, кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком прототипу є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головок коренеплодів, внаслідок дуже малого проміжку часу, при взаємодії залишаються взагалі неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. Винаходом поставлено задачу підвищення якості очищення головок коренеплодів від залишків гички. Поставлена винаходом задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похилорозташованим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлені очисні елементи у вигляді закріплених еластичних дисків різного діаметра, згідно з винаходом торцеві частини двох дисків зв'язані між собою пружинами розтягнення, встановленими за допомогою зачепів, розташованих з відповідним кроком на утворюючих колах дисків, при цьому диски великого і малого діаметрів містять усередині радіально розташовані пружні стрижні, які зв'язують маточини дисків й відповідні зачепи, крім того, маточини дисків встановлені на валу за допомогою механізмів зміни і фіксації їх положення відносно вала. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 2, на консольному кінці якого закріплені очисні елементи, виконані у вигляді двох закріплених еластичних дисків різного діаметра: великого 3 і малого 4. При цьому, диски 3 і 4 містять у серединах радіально розташовані пружні стрижні 5 (в даному разі таких стрижнів 5 у серединах дисків 3 і 4 - по чотири). Утворюючи кола дисків 3 і 4 містять зачепи 6, які закріплені на кінцях стрижнів 5, таким чином, що стрижні 5 зв'язують маточини дисків 3 і 4 і зачепи 6. В кожному з зачепів 5 встановлені кінці пружин 7, які фактично зв'язують між собою торцеві частини дисків 3 і 4. Маточини дисків 3 і 4 містять механізми 8 зміни й фіксації їх положення відносно вала 2. Привід в обертальний рух консольного привідного вала 2 здійснюється за допомогою редуктора 9. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, очисні елементи у вигляді двох закріплених на відстані один до одного еластичних дисків різного діаметра: великого 3 і малого 4 наїзджають на головки 1 UA 103494 C2 5 10 15 коренеплодів і ефективно зчищають з них залишки гички. Відбувається це таким чином. Пружини розтягнення 7, які розташовані між дисками 3 і 4 рухаються практично паралельно поверхні ґрунту, а тому контактують з кожною головкою коренеплоду і зчісують з них зелені та міцні, а також сухі та полеглі залишки гички. При цьому зовнішня поверхня еластичного диска великого діаметра 3 також взаємодіє з головками коренеплодів частково згинаючись і охоплюючи головку коренеплоду, створюючи зусилля зчісування у повздовжньо-вертикальній площині, разом з цим пружини розтягнення 7 створюють зусилля зчісування у поперечновертикальній площині. Підтримати задану форму очисних елементів дозволяє те, що пружини розтягнення 7 через зачепи 6 на обох дисках 3 і 4 зв'язані зі стрижнями 5. Крім того, маточини дисків 3 і 4 містять механізми 8 зміни й фіксації їх положення відносно вала 2, що дозволяє тримати пружини 7 у розтягненому стані. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 9, який встановлений на рамі 1 і який дозволяє змінювати оберти в залежності від кількості залишків гички на головках коренеплодів. Так, в разі значної кількості залишків, кількість обертів консольного привідного вала 2 повинна бути збільшеною. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 15…17 %. ФОРМУЛА ВИНАХОДУ 20 25 30 Очисник головок коренеплодів від залишків гички, який має раму з похилорозташованим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлені очисні елементи у вигляді закріплених еластичних дисків різного діаметра зі спіральними пружинами, закріпленими по торцях дисків, який відрізняється тим, що еластичні очисні диски більшого переднього і меншого заднього діаметрів зв′язані між собою пружинами розтягнення, встановленими за допомогою зачепів, розташованих на твірних колах дисків, при цьому диски армовані радіально розташованими пружними стрижнями, які зв′язують маточини дисків й відповідні зачепи, при цьому пружини розтягнення у нижній частині очисника розташовані між дисками паралельно поверхні ґрунту, а кожна маточина містить механізми зміни і фіксації її положення відносно привідного вала. 2 UA 103494 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
