Замок для сережки

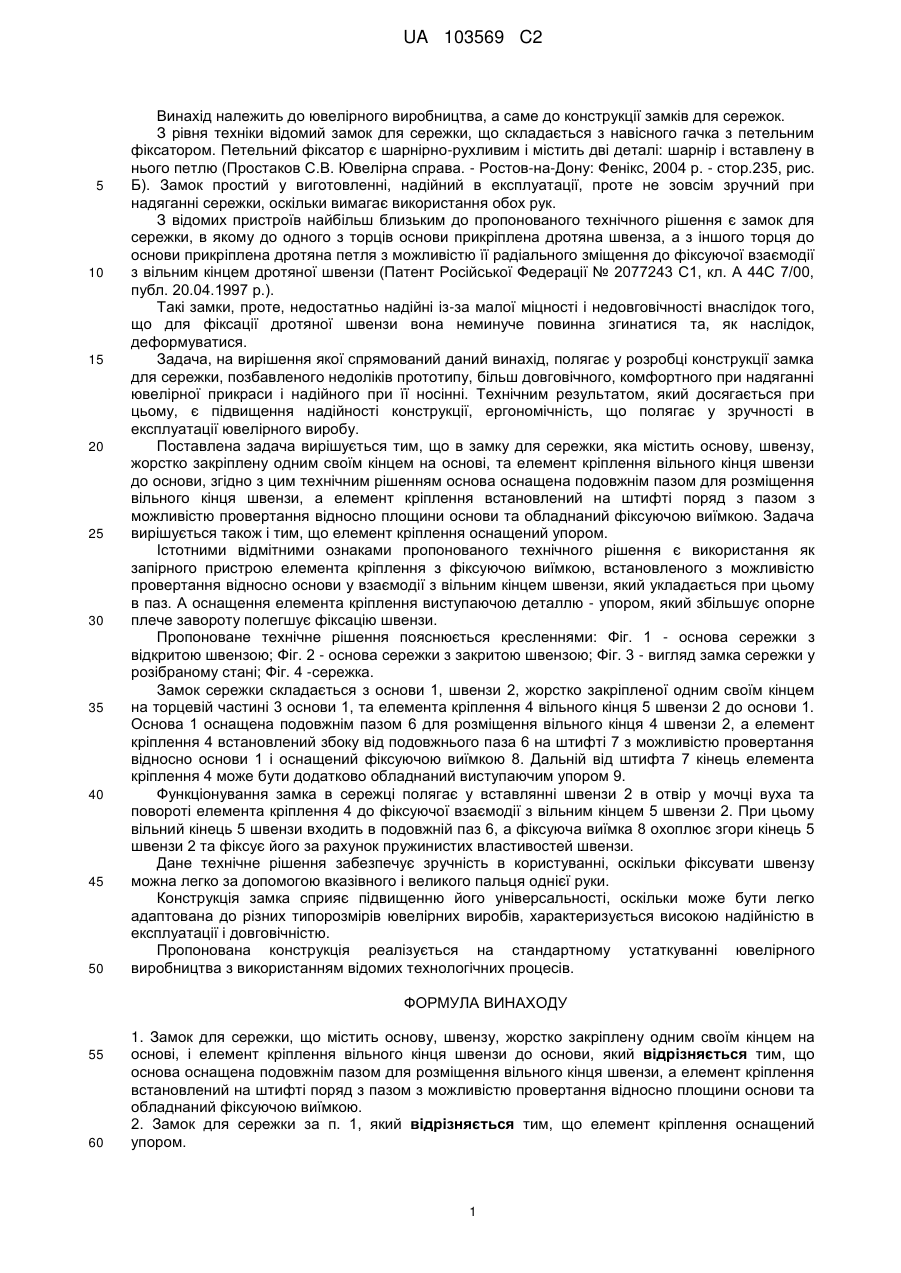

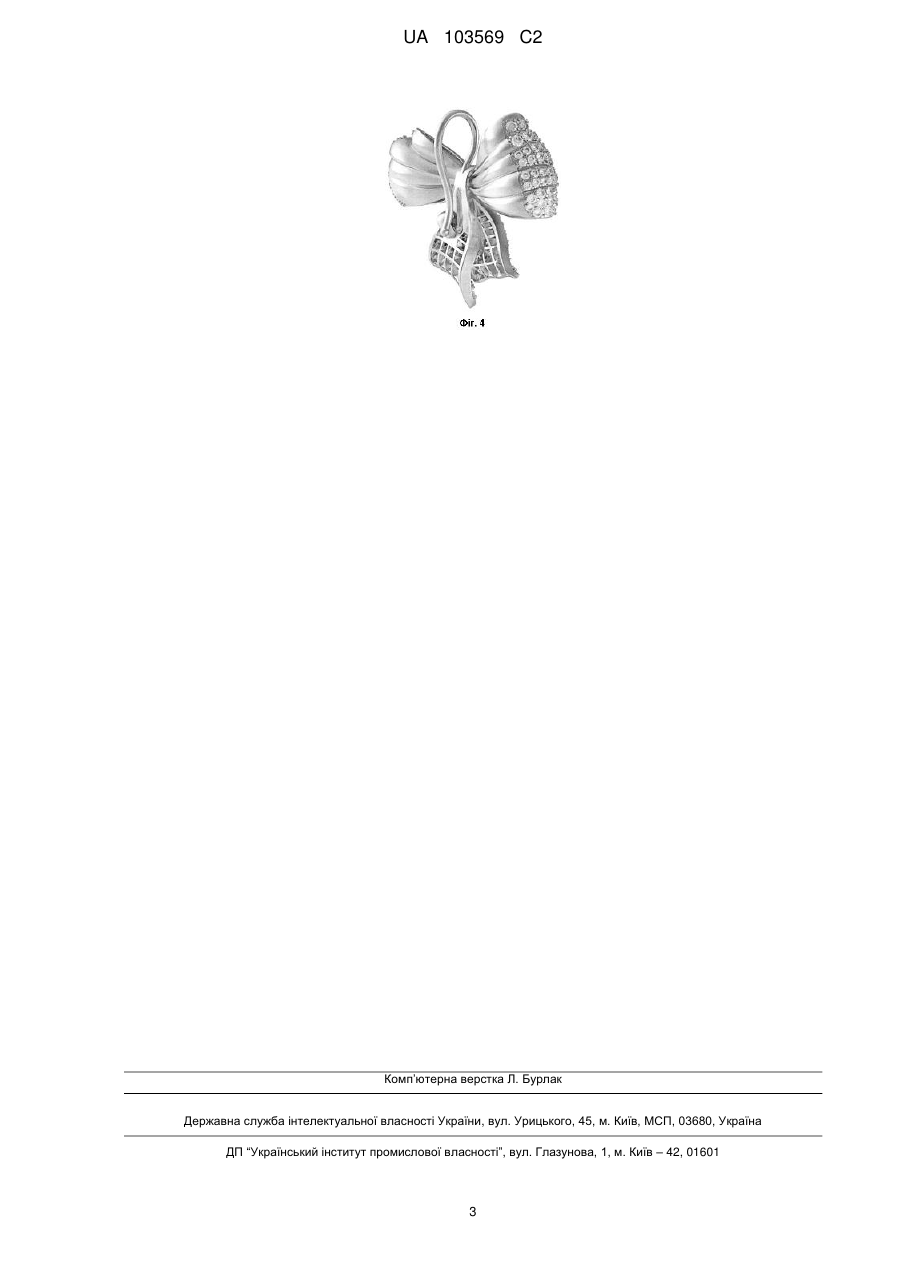

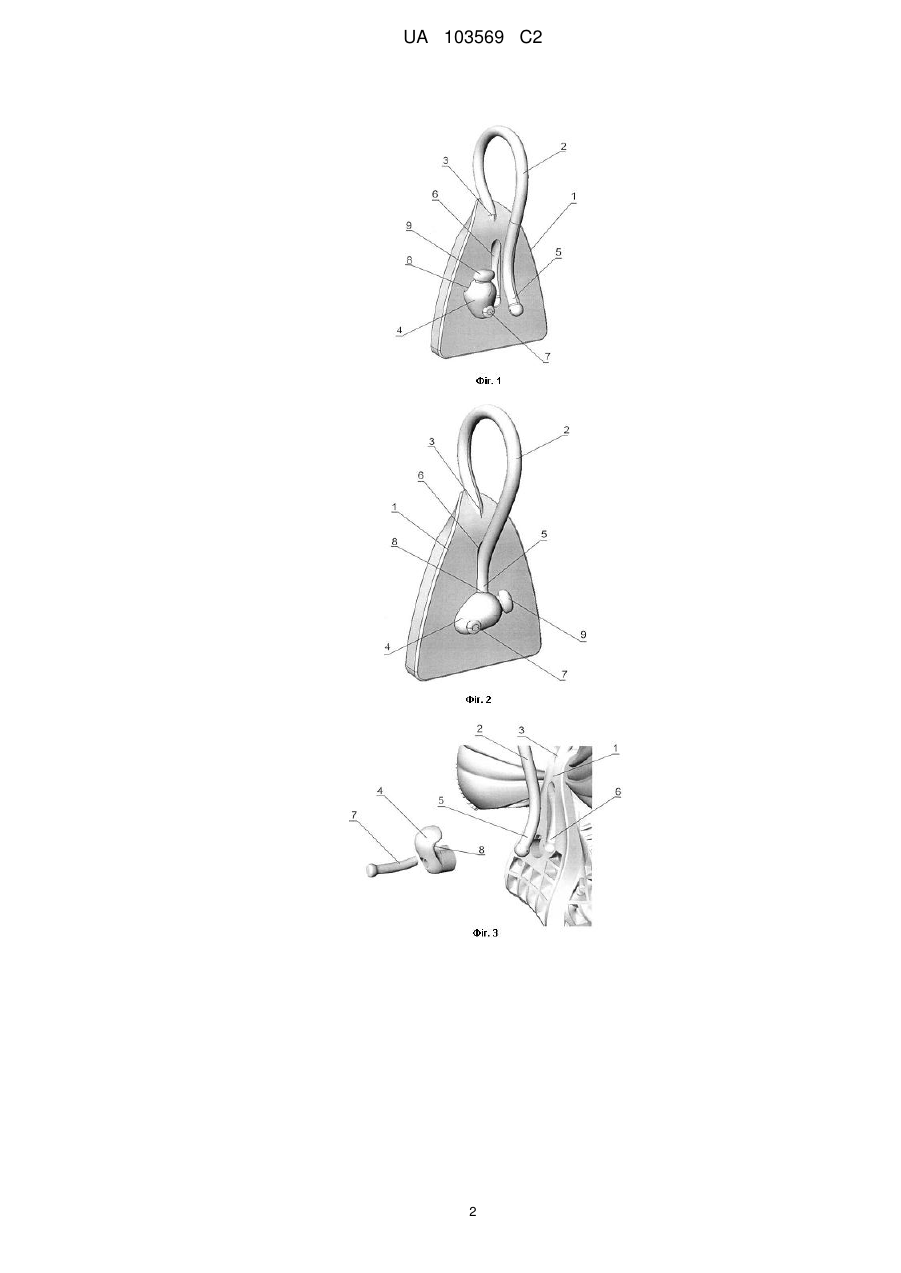

Реферат: Запропонований замок для сережки, що містить основу, швензу, жорстко закріплену одним своїм кінцем на основі, і елемент кріплення вільного кінця швензи до основи. Основа оснащена подовжнім пазом для розміщення вільного кінця швензи, а елемент кріплення встановлений на штифті поряд з пазом з можливістю провертання відносно площини основи та обладнаний фіксуючою виїмкою. UA 103569 C2 (12) UA 103569 C2 UA 103569 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до ювелірного виробництва, а саме до конструкції замків для сережок. З рівня техніки відомий замок для сережки, що складається з навісного гачка з петельним фіксатором. Петельний фіксатор є шарнірно-рухливим і містить дві деталі: шарнір і вставлену в нього петлю (Простаков С.В. Ювелірна справа. - Ростов-на-Дону: Фенікс, 2004 р. - стор.235, рис. Б). Замок простий у виготовленні, надійний в експлуатації, проте не зовсім зручний при надяганні сережки, оскільки вимагає використання обох рук. З відомих пристроїв найбільш близьким до пропонованого технічного рішення є замок для сережки, в якому до одного з торців основи прикріплена дротяна швенза, а з іншого торця до основи прикріплена дротяна петля з можливістю її радіального зміщення до фіксуючої взаємодії з вільним кінцем дротяної швензи (Патент Російської Федерації № 2077243 С1, кл. А 44С 7/00, публ. 20.04.1997 p.). Такі замки, проте, недостатньо надійні із-за малої міцності і недовговічності внаслідок того, що для фіксації дротяної швензи вона неминуче повинна згинатися та, як наслідок, деформуватися. Задача, на вирішення якої спрямований даний винахід, полягає у розробці конструкції замка для сережки, позбавленого недоліків прототипу, більш довговічного, комфортного при надяганні ювелірної прикраси і надійного при її носінні. Технічним результатом, який досягається при цьому, є підвищення надійності конструкції, ергономічність, що полягає у зручності в експлуатації ювелірного виробу. Поставлена задача вирішується тим, що в замку для сережки, яка містить основу, швензу, жорстко закріплену одним своїм кінцем на основі, та елемент кріплення вільного кінця швензи до основи, згідно з цим технічним рішенням основа оснащена подовжнім пазом для розміщення вільного кінця швензи, а елемент кріплення встановлений на штифті поряд з пазом з можливістю провертання відносно площини основи та обладнаний фіксуючою виїмкою. Задача вирішується також і тим, що елемент кріплення оснащений упором. Істотними відмітними ознаками пропонованого технічного рішення є використання як запірного пристрою елемента кріплення з фіксуючою виїмкою, встановленого з можливістю провертання відносно основи у взаємодії з вільним кінцем швензи, який укладається при цьому в паз. А оснащення елемента кріплення виступаючою деталлю - упором, який збільшує опорне плече завороту полегшує фіксацію швензи. Пропоноване технічне рішення пояснюється кресленнями: Фіг. 1 - основа сережки з відкритою швензою; Фіг. 2 - основа сережки з закритою швензою; Фіг. 3 - вигляд замка сережки у розібраному стані; Фіг. 4 -сережка. Замок сережки складається з основи 1, швензи 2, жорстко закріпленої одним своїм кінцем на торцевій частині 3 основи 1, та елемента кріплення 4 вільного кінця 5 швензи 2 до основи 1. Основа 1 оснащена подовжнім пазом 6 для розміщення вільного кінця 4 швензи 2, а елемент кріплення 4 встановлений збоку від подовжнього паза 6 на штифті 7 з можливістю провертання відносно основи 1 і оснащений фіксуючою виїмкою 8. Дальній від штифта 7 кінець елемента кріплення 4 може бути додатково обладнаний виступаючим упором 9. Функціонування замка в сережці полягає у вставлянні швензи 2 в отвір у мочці вуха та повороті елемента кріплення 4 до фіксуючої взаємодії з вільним кінцем 5 швензи 2. При цьому вільний кінець 5 швензи входить в подовжній паз 6, а фіксуюча виїмка 8 охоплює згори кінець 5 швензи 2 та фіксує його за рахунок пружинистих властивостей швензи. Дане технічне рішення забезпечує зручність в користуванні, оскільки фіксувати швензу можна легко за допомогою вказівного і великого пальця однієї руки. Конструкція замка сприяє підвищенню його універсальності, оскільки може бути легко адаптована до різних типорозмірів ювелірних виробів, характеризується високою надійністю в експлуатації і довговічністю. Пропонована конструкція реалізується на стандартному устаткуванні ювелірного виробництва з використанням відомих технологічних процесів. ФОРМУЛА ВИНАХОДУ 55 60 1. Замок для сережки, що містить основу, швензу, жорстко закріплену одним своїм кінцем на основі, і елемент кріплення вільного кінця швензи до основи, який відрізняється тим, що основа оснащена подовжнім пазом для розміщення вільного кінця швензи, а елемент кріплення встановлений на штифті поряд з пазом з можливістю провертання відносно площини основи та обладнаний фіксуючою виїмкою. 2. Замок для сережки за п. 1, який відрізняється тим, що елемент кріплення оснащений упором. 1 UA 103569 C2 2 UA 103569 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
