Сегментний шліфувальний круг

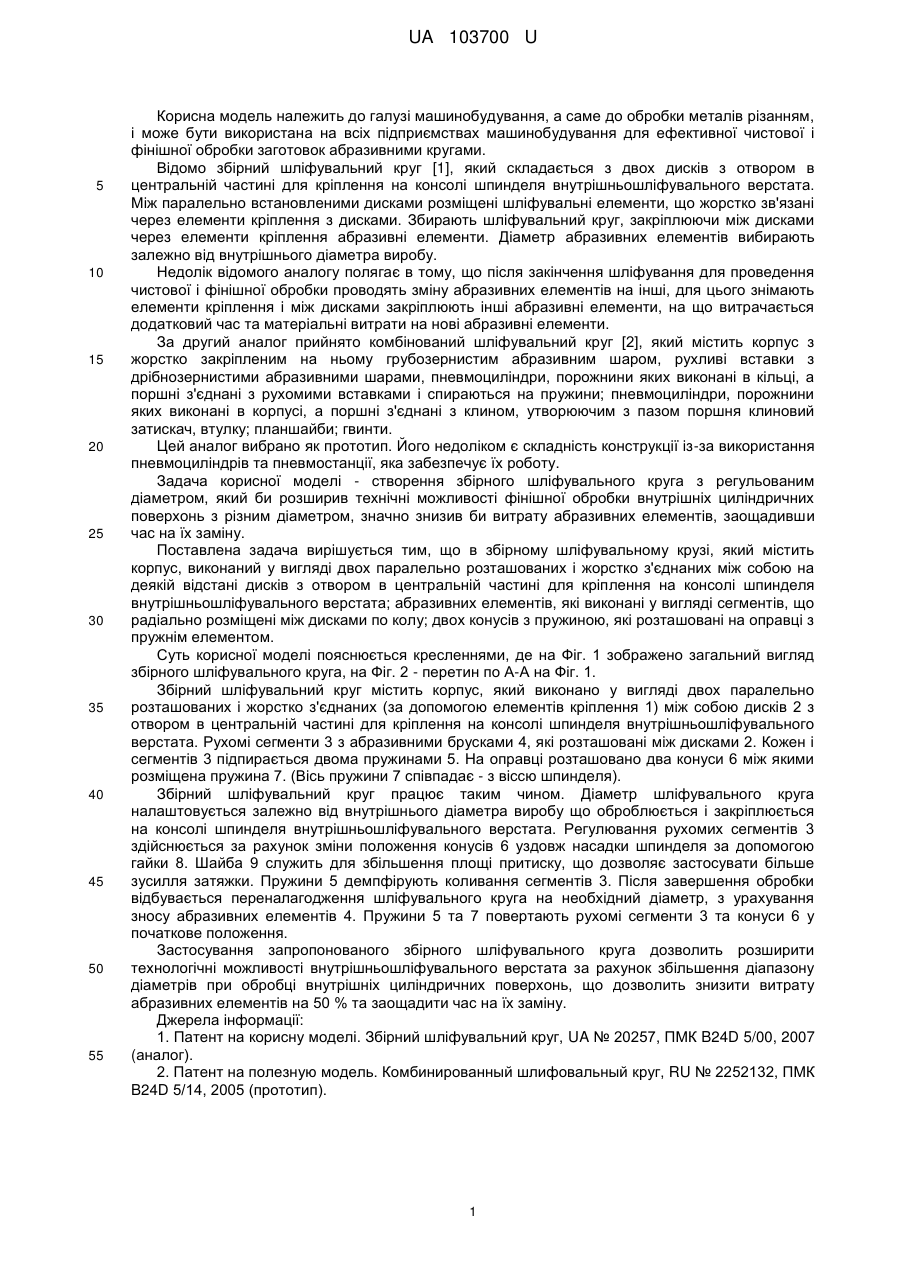

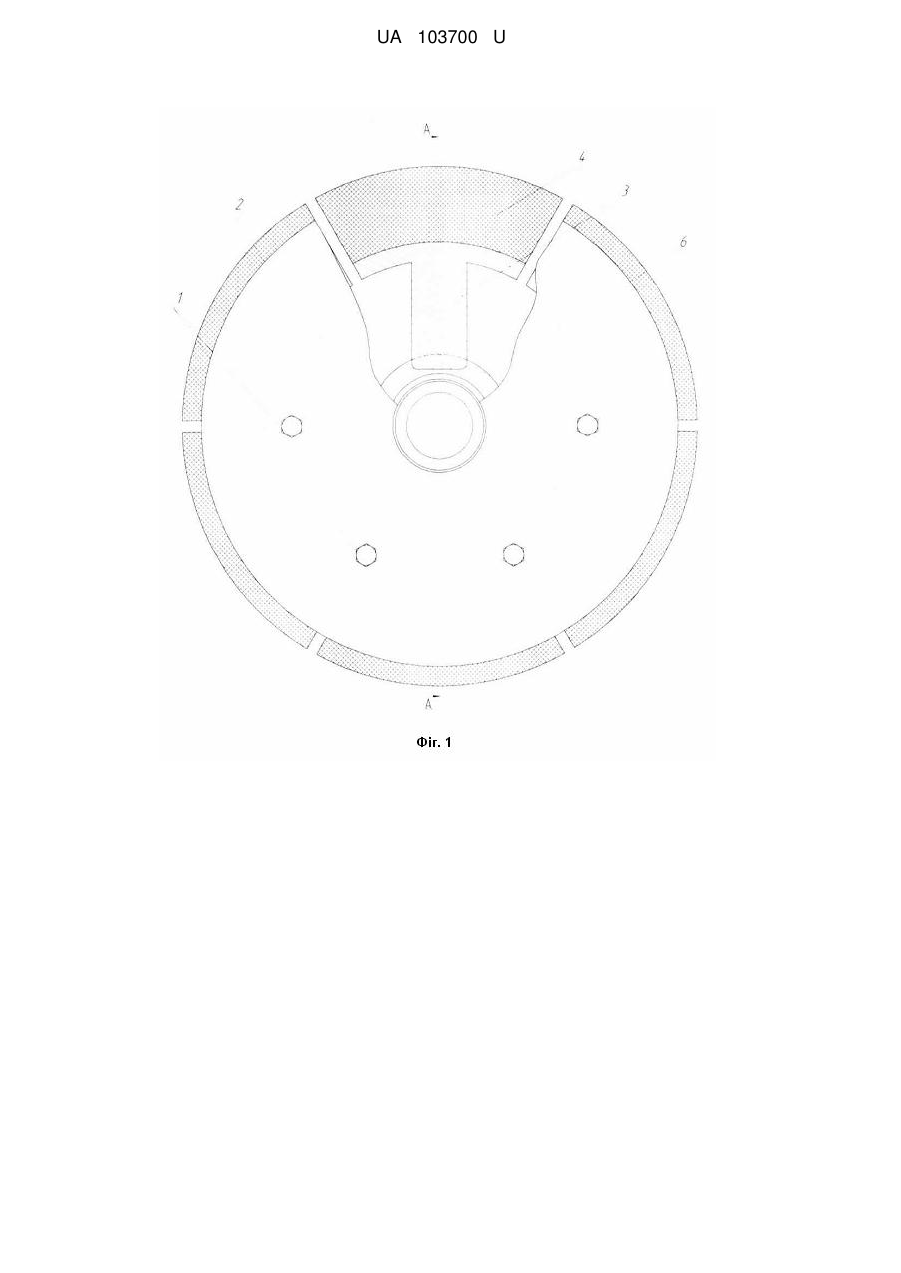

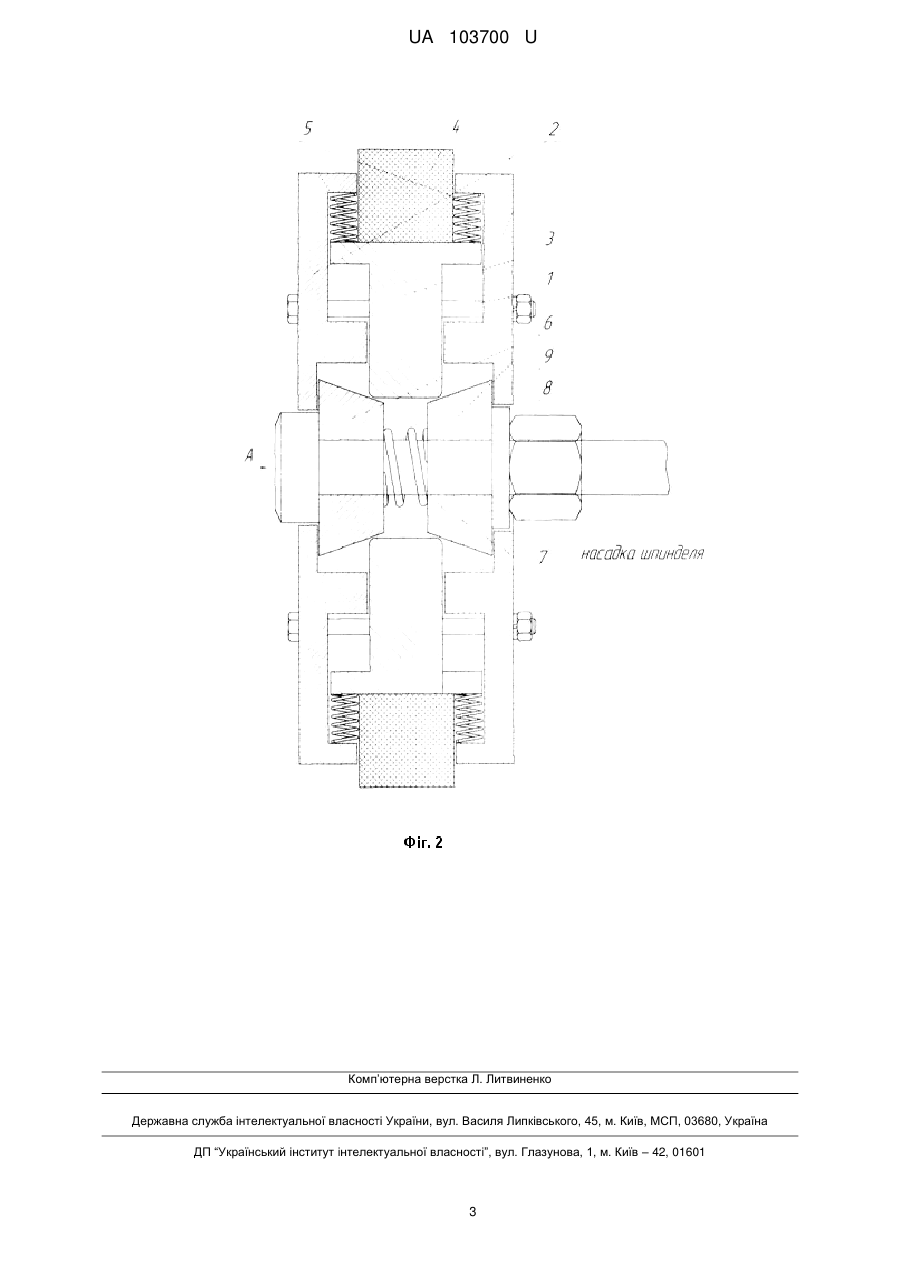

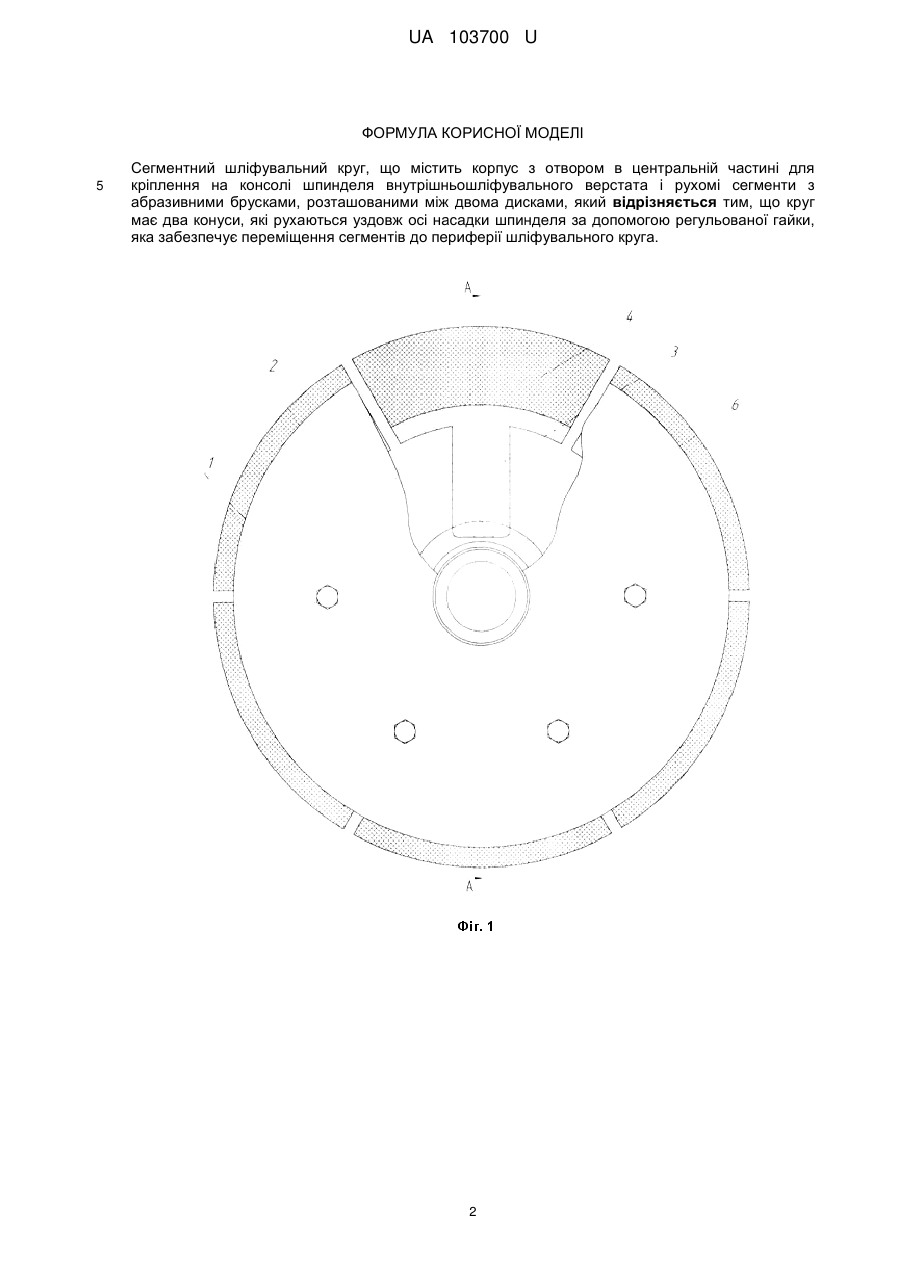

Реферат: Сегментний шліфувальний круг містить корпус з отвором в центральній частині для кріплення на консолі шпинделя внутрішньошліфувального верстата і рухомі сегменти з абразивними брусками, розташованими між двома дисками. Круг має два конуси, які рухаються уздовж осі насадки шпинделя за допомогою регульованої гайки, яка забезпечує переміщення сегментів до периферії шліфувального круга. UA 103700 U (54) СЕГМЕНТНИЙ ШЛІФУВАЛЬНИЙ КРУГ UA 103700 U UA 103700 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до обробки металів різанням, і може бути використана на всіх підприємствах машинобудування для ефективної чистової і фінішної обробки заготовок абразивними кругами. Відомо збірний шліфувальний круг [1], який складається з двох дисків з отвором в центральній частині для кріплення на консолі шпинделя внутрішньошліфувального верстата. Між паралельно встановленими дисками розміщені шліфувальні елементи, що жорстко зв'язані через елементи кріплення з дисками. Збирають шліфувальний круг, закріплюючи між дисками через елементи кріплення абразивні елементи. Діаметр абразивних елементів вибирають залежно від внутрішнього діаметра виробу. Недолік відомого аналогу полягає в тому, що після закінчення шліфування для проведення чистової і фінішної обробки проводять зміну абразивних елементів на інші, для цього знімають елементи кріплення і між дисками закріплюють інші абразивні елементи, на що витрачається додатковий час та матеріальні витрати на нові абразивні елементи. За другий аналог прийнято комбінований шліфувальний круг [2], який містить корпус з жорстко закріпленим на ньому грубозернистим абразивним шаром, рухливі вставки з дрібнозернистими абразивними шарами, пневмоциліндри, порожнини яких виконані в кільці, а поршні з'єднані з рухомими вставками і спираються на пружини; пневмоциліндри, порожнини яких виконані в корпусі, а поршні з'єднані з клином, утворюючим з пазом поршня клиновий затискач, втулку; планшайби; гвинти. Цей аналог вибрано як прототип. Його недоліком є складність конструкції із-за використання пневмоциліндрів та пневмостанції, яка забезпечує їх роботу. Задача корисної моделі - створення збірного шліфувального круга з регульованим діаметром, який би розширив технічні можливості фінішної обробки внутрішніх циліндричних поверхонь з різним діаметром, значно знизив би витрату абразивних елементів, заощадивши час на їх заміну. Поставлена задача вирішується тим, що в збірному шліфувальному крузі, який містить корпус, виконаний у вигляді двох паралельно розташованих і жорстко з'єднаних між собою на деякій відстані дисків з отвором в центральній частині для кріплення на консолі шпинделя внутрішньошліфувального верстата; абразивних елементів, які виконані у вигляді сегментів, що радіально розміщені між дисками по колу; двох конусів з пружиною, які розташовані на оправці з пружнім елементом. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображено загальний вигляд збірного шліфувального круга, на Фіг. 2 - перетин по А-А на Фіг. 1. Збірний шліфувальний круг містить корпус, який виконано у вигляді двох паралельно розташованих і жорстко з'єднаних (за допомогою елементів кріплення 1) між собою дисків 2 з отвором в центральній частині для кріплення на консолі шпинделя внутрішньошліфувального верстата. Рухомі сегменти 3 з абразивними брусками 4, які розташовані між дисками 2. Кожен і сегментів 3 підпирається двома пружинами 5. На оправці розташовано два конуси 6 між якими розміщена пружина 7. (Вісь пружини 7 співпадає - з віссю шпинделя). Збірний шліфувальний круг працює таким чином. Діаметр шліфувального круга налаштовується залежно від внутрішнього діаметра виробу що оброблюється і закріплюється на консолі шпинделя внутрішньошліфувального верстата. Регулювання рухомих сегментів 3 здійснюється за рахунок зміни положення конусів 6 уздовж насадки шпинделя за допомогою гайки 8. Шайба 9 служить для збільшення площі притиску, що дозволяє застосувати більше зусилля затяжки. Пружини 5 демпфірують коливання сегментів 3. Після завершення обробки відбувається переналагодження шліфувального круга на необхідний діаметр, з урахування зносу абразивних елементів 4. Пружини 5 та 7 повертають рухомі сегменти 3 та конуси 6 у початкове положення. Застосування запропонованого збірного шліфувального круга дозволить розширити технологічні можливості внутрішньошліфувального верстата за рахунок збільшення діапазону діаметрів при обробці внутрішніх циліндричних поверхонь, що дозволить знизити витрату абразивних елементів на 50 % та заощадити час на їх заміну. Джерела інформації: 1. Патент на корисну моделі. Збірний шліфувальний круг, UA № 20257, ПМК B24D 5/00, 2007 (аналог). 2. Патент на полезную модель. Комбинированный шлифовальный круг, RU № 2252132, ПМК B24D 5/14, 2005 (прототип). 1 UA 103700 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Сегментний шліфувальний круг, що містить корпус з отвором в центральній частині для кріплення на консолі шпинделя внутрішньошліфувального верстата і рухомі сегменти з абразивними брусками, розташованими між двома дисками, який відрізняється тим, що круг має два конуси, які рухаються уздовж осі насадки шпинделя за допомогою регульованої гайки, яка забезпечує переміщення сегментів до периферії шліфувального круга. 2 UA 103700 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
