Розвантажувальний класифікуючий пристрій барабанного млина

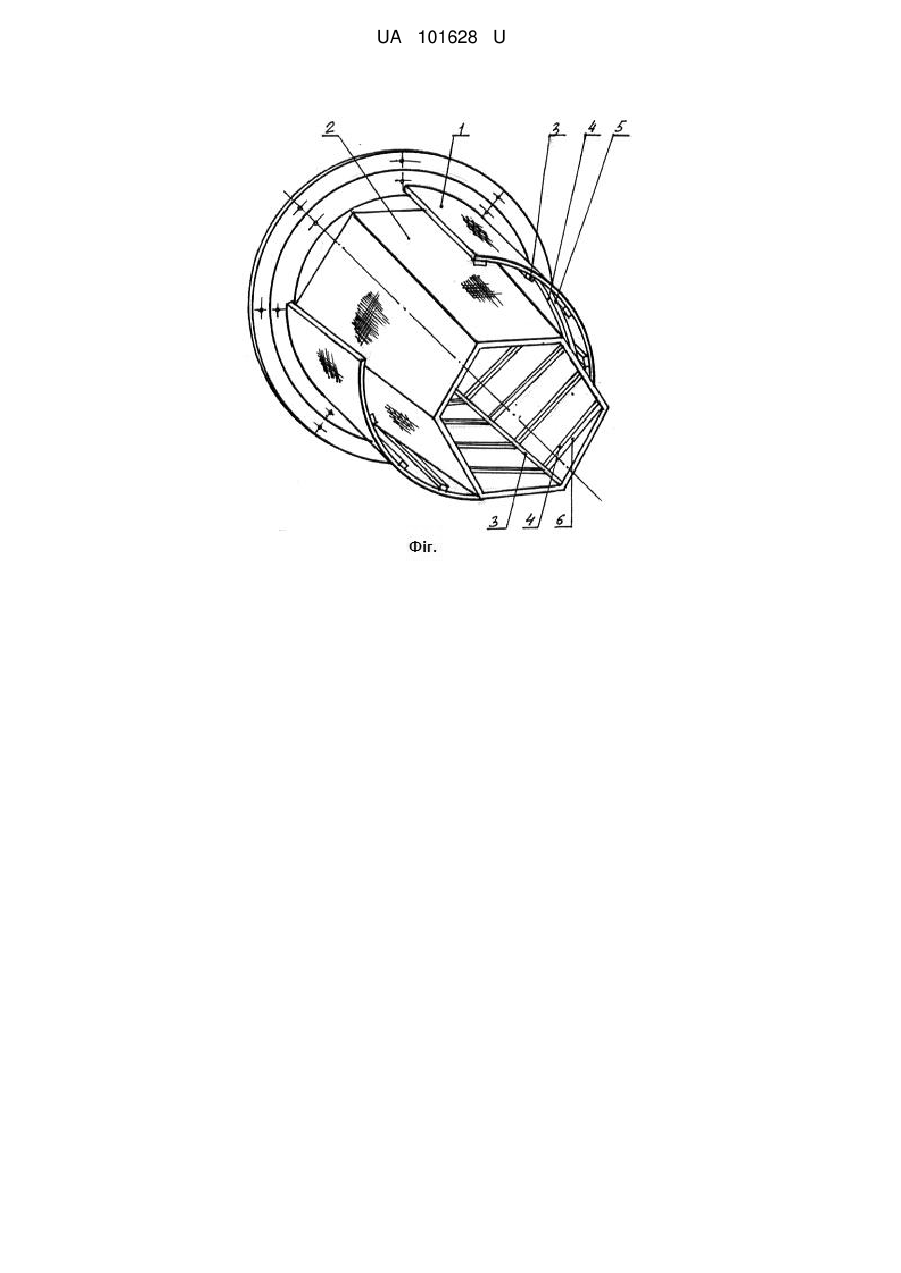

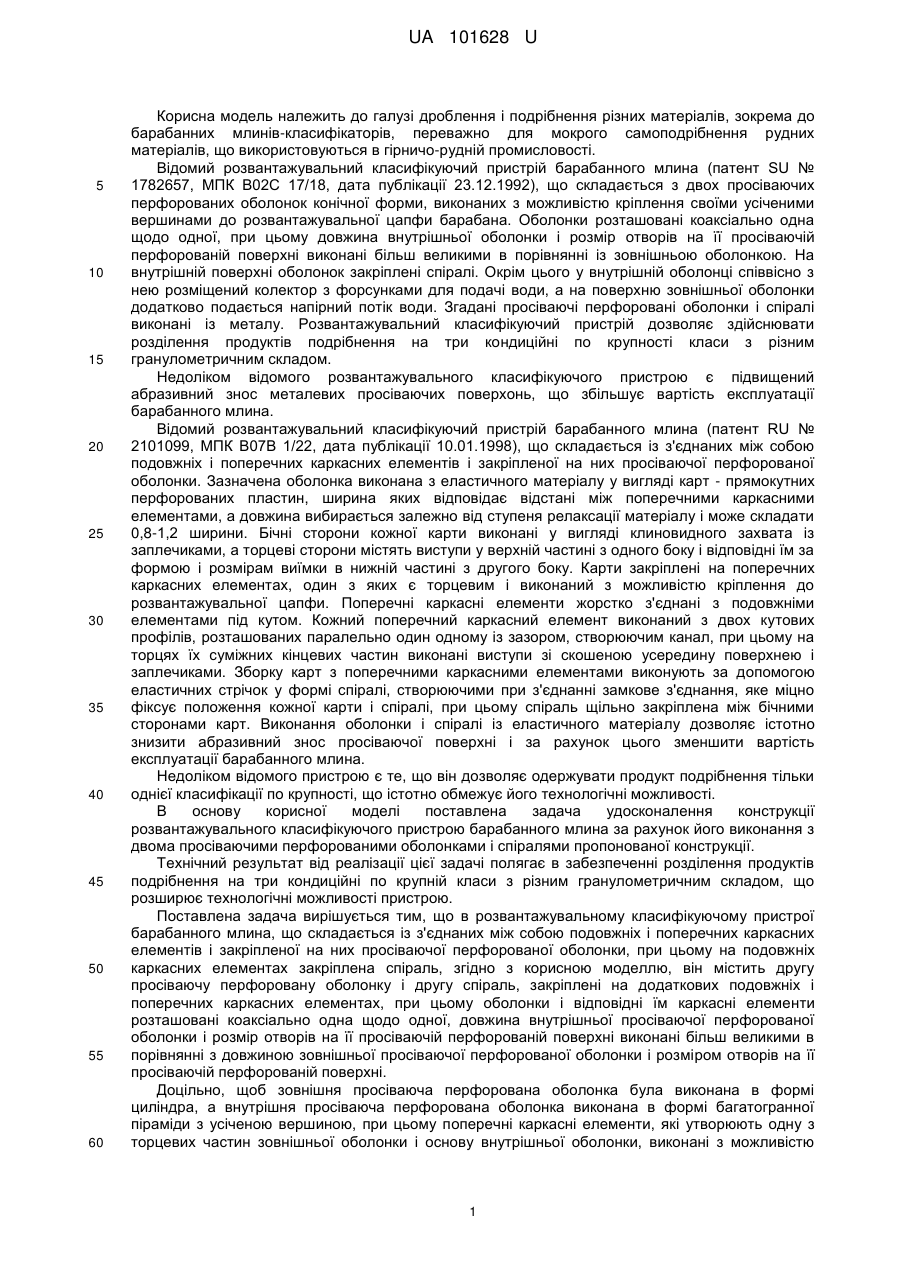

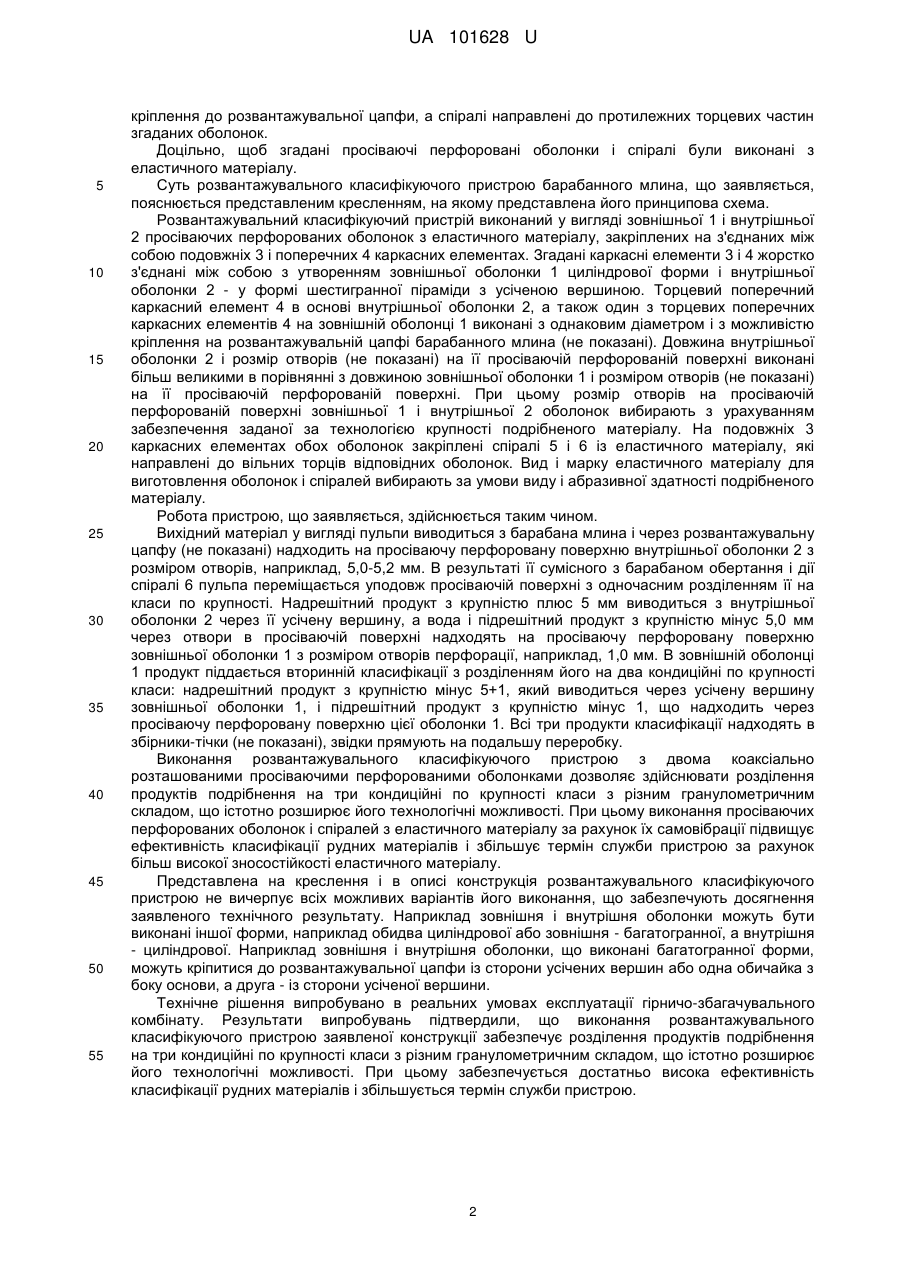

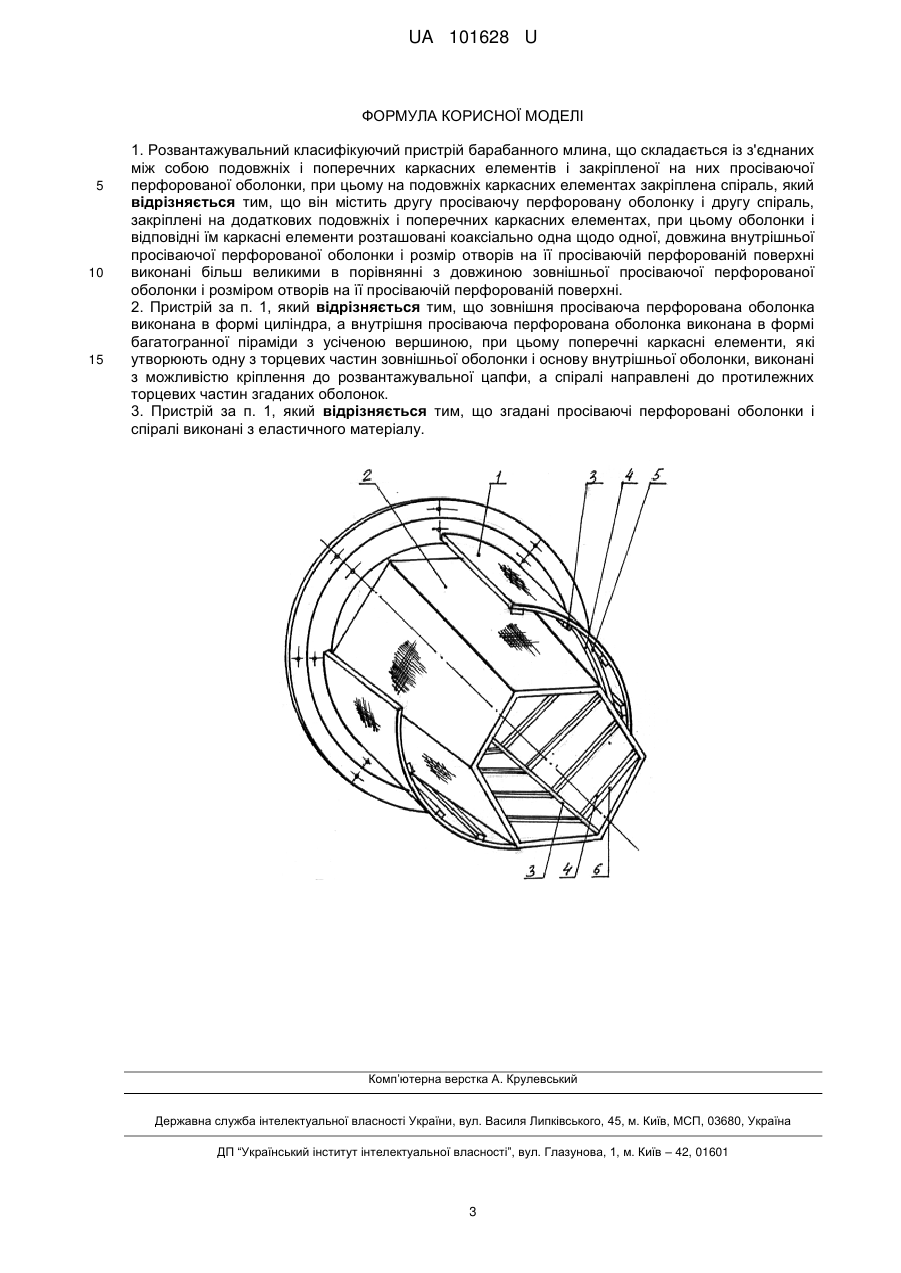

Реферат: Пристрій складається із з'єднаних між собою подовжніх і поперечних каркасних елементів і закріпленої на них просіваючої перфорованої оболонки. При цьому на подовжніх каркасних елементах закріплена спіраль. Пристрій містить другу просіваючу перфоровану оболонку і другу спіраль, закріплені на додаткових подовжніх і поперечних каркасних елементах, при цьому оболонки і відповідні їм каркасні елементи розташовані коаксіально одна щодо одної. Довжина внутрішньої просіваючої перфорованої оболонки і розмір отворів на її просіваючій перфорованій поверхні виконані більш великими в порівнянні з довжиною зовнішньої просіваючої перфорованої оболонки і розміром отворів на її просіваючій перфорованій поверхні. Зовнішня просіваюча перфорована оболонка виконана в формі циліндра, а внутрішня просіваюча перфорована оболонка виконана в формі багатогранної піраміди з усіченою вершиною. UA 101628 U (12) UA 101628 U UA 101628 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі дроблення і подрібнення різних матеріалів, зокрема до барабанних млинів-класифікаторів, переважно для мокрого самоподрібнення рудних матеріалів, що використовуються в гірничо-рудній промисловості. Відомий розвантажувальний класифікуючий пристрій барабанного млина (патент SU № 1782657, МПК В02С 17/18, дата публікації 23.12.1992), що складається з двох просіваючих перфорованих оболонок конічної форми, виконаних з можливістю кріплення своїми усіченими вершинами до розвантажувальної цапфи барабана. Оболонки розташовані коаксіально одна щодо одної, при цьому довжина внутрішньої оболонки і розмір отворів на її просіваючій перфорованій поверхні виконані більш великими в порівнянні із зовнішньою оболонкою. На внутрішній поверхні оболонок закріплені спіралі. Окрім цього у внутрішній оболонці співвісно з нею розміщений колектор з форсунками для подачі води, а на поверхню зовнішньої оболонки додатково подається напірний потік води. Згадані просіваючі перфоровані оболонки і спіралі виконані із металу. Розвантажувальний класифікуючий пристрій дозволяє здійснювати розділення продуктів подрібнення на три кондиційні по крупності класи з різним гранулометричним складом. Недоліком відомого розвантажувального класифікуючого пристрою є підвищений абразивний знос металевих просіваючих поверхонь, що збільшує вартість експлуатації барабанного млина. Відомий розвантажувальний класифікуючий пристрій барабанного млина (патент RU № 2101099, МПК В07В 1/22, дата публікації 10.01.1998), що складається із з'єднаних між собою подовжніх і поперечних каркасних елементів і закріпленої на них просіваючої перфорованої оболонки. Зазначена оболонка виконана з еластичного матеріалу у вигляді карт - прямокутних перфорованих пластин, ширина яких відповідає відстані між поперечними каркасними елементами, а довжина вибирається залежно від ступеня релаксації матеріалу і може складати 0,8-1,2 ширини. Бічні сторони кожної карти виконані у вигляді клиновидного захвата із заплечиками, а торцеві сторони містять виступи у верхній частині з одного боку і відповідні їм за формою і розмірам виїмки в нижній частині з другого боку. Карти закріплені на поперечних каркасних елементах, один з яких є торцевим і виконаний з можливістю кріплення до розвантажувальної цапфи. Поперечні каркасні елементи жорстко з'єднані з подовжніми елементами під кутом. Кожний поперечний каркасний елемент виконаний з двох кутових профілів, розташованих паралельно один одному із зазором, створюючим канал, при цьому на торцях їх суміжних кінцевих частин виконані виступи зі скошеною усередину поверхнею і заплечиками. Зборку карт з поперечними каркасними елементами виконують за допомогою еластичних стрічок у формі спіралі, створюючими при з'єднанні замкове з'єднання, яке міцно фіксує положення кожної карти і спіралі, при цьому спіраль щільно закріплена між бічними сторонами карт. Виконання оболонки і спіралі із еластичного матеріалу дозволяє істотно знизити абразивний знос просіваючої поверхні і за рахунок цього зменшити вартість експлуатації барабанного млина. Недоліком відомого пристрою є те, що він дозволяє одержувати продукт подрібнення тільки однієї класифікації по крупності, що істотно обмежує його технологічні можливості. В основу корисної моделі поставлена задача удосконалення конструкції розвантажувального класифікуючого пристрою барабанного млина за рахунок його виконання з двома просіваючими перфорованими оболонками і спіралями пропонованої конструкції. Технічний результат від реалізації цієї задачі полягає в забезпеченні розділення продуктів подрібнення на три кондиційні по крупній класи з різним гранулометричним складом, що розширює технологічні можливості пристрою. Поставлена задача вирішується тим, що в розвантажувальному класифікуючому пристрої барабанного млина, що складається із з'єднаних між собою подовжніх і поперечних каркасних елементів і закріпленої на них просіваючої перфорованої оболонки, при цьому на подовжніх каркасних елементах закріплена спіраль, згідно з корисною моделлю, він містить другу просіваючу перфоровану оболонку і другу спіраль, закріплені на додаткових подовжніх і поперечних каркасних елементах, при цьому оболонки і відповідні їм каркасні елементи розташовані коаксіально одна щодо одної, довжина внутрішньої просіваючої перфорованої оболонки і розмір отворів на її просіваючій перфорованій поверхні виконані більш великими в порівнянні з довжиною зовнішньої просіваючої перфорованої оболонки і розміром отворів на її просіваючій перфорованій поверхні. Доцільно, щоб зовнішня просіваюча перфорована оболонка була виконана в формі циліндра, а внутрішня просіваюча перфорована оболонка виконана в формі багатогранної піраміди з усіченою вершиною, при цьому поперечні каркасні елементи, які утворюють одну з торцевих частин зовнішньої оболонки і основу внутрішньої оболонки, виконані з можливістю 1 UA 101628 U 5 10 15 20 25 30 35 40 45 50 55 кріплення до розвантажувальної цапфи, а спіралі направлені до протилежних торцевих частин згаданих оболонок. Доцільно, щоб згадані просіваючі перфоровані оболонки і спіралі були виконані з еластичного матеріалу. Суть розвантажувального класифікуючого пристрою барабанного млина, що заявляється, пояснюється представленим кресленням, на якому представлена його принципова схема. Розвантажувальний класифікуючий пристрій виконаний у вигляді зовнішньої 1 і внутрішньої 2 просіваючих перфорованих оболонок з еластичного матеріалу, закріплених на з'єднаних між собою подовжніх 3 і поперечних 4 каркасних елементах. Згадані каркасні елементи 3 і 4 жорстко з'єднані між собою з утворенням зовнішньої оболонки 1 циліндрової форми і внутрішньої оболонки 2 - у формі шестигранної піраміди з усіченою вершиною. Торцевий поперечний каркасний елемент 4 в основі внутрішньої оболонки 2, а також один з торцевих поперечних каркасних елементів 4 на зовнішній оболонці 1 виконані з однаковим діаметром і з можливістю кріплення на розвантажувальній цапфі барабанного млина (не показані). Довжина внутрішньої оболонки 2 і розмір отворів (не показані) на її просіваючій перфорованій поверхні виконані більш великими в порівнянні з довжиною зовнішньої оболонки 1 і розміром отворів (не показані) на її просіваючій перфорованій поверхні. При цьому розмір отворів на просіваючій перфорованій поверхні зовнішньої 1 і внутрішньої 2 оболонок вибирають з урахуванням забезпечення заданої за технологією крупності подрібненого матеріалу. На подовжніх 3 каркасних елементах обох оболонок закріплені спіралі 5 і 6 із еластичного матеріалу, які направлені до вільних торців відповідних оболонок. Вид і марку еластичного матеріалу для виготовлення оболонок і спіралей вибирають за умови виду і абразивної здатності подрібненого матеріалу. Робота пристрою, що заявляється, здійснюється таким чином. Вихідний матеріал у вигляді пульпи виводиться з барабана млина і через розвантажувальну цапфу (не показані) надходить на просіваючу перфоровану поверхню внутрішньої оболонки 2 з розміром отворів, наприклад, 5,0-5,2 мм. В результаті її сумісного з барабаном обертання і дії спіралі 6 пульпа переміщається уподовж просіваючій поверхні з одночасним розділенням її на класи по крупності. Надрешітний продукт з крупністю плюс 5 мм виводиться з внутрішньої оболонки 2 через її усічену вершину, а вода і підрешітний продукт з крупністю мінус 5,0 мм через отвори в просіваючій поверхні надходять на просіваючу перфоровану поверхню зовнішньої оболонки 1 з розміром отворів перфорації, наприклад, 1,0 мм. В зовнішній оболонці 1 продукт піддається вторинній класифікації з розділенням його на два кондиційні по крупності класи: надрешітний продукт з крупністю мінус 5+1, який виводиться через усічену вершину зовнішньої оболонки 1, і підрешітний продукт з крупністю мінус 1, що надходить через просіваючу перфоровану поверхню цієї оболонки 1. Всі три продукти класифікації надходять в збірники-тічки (не показані), звідки прямують на подальшу переробку. Виконання розвантажувального класифікуючого пристрою з двома коаксіально розташованими просіваючими перфорованими оболонками дозволяє здійснювати розділення продуктів подрібнення на три кондиційні по крупності класи з різним гранулометричним складом, що істотно розширює його технологічні можливості. При цьому виконання просіваючих перфорованих оболонок і спіралей з еластичного матеріалу за рахунок їх самовібрації підвищує ефективність класифікації рудних матеріалів і збільшує термін служби пристрою за рахунок більш високої зносостійкості еластичного матеріалу. Представлена на креслення і в описі конструкція розвантажувального класифікуючого пристрою не вичерпує всіх можливих варіантів його виконання, що забезпечують досягнення заявленого технічного результату. Наприклад зовнішня і внутрішня оболонки можуть бути виконані іншої форми, наприклад обидва циліндрової або зовнішня - багатогранної, а внутрішня - циліндрової. Наприклад зовнішня і внутрішня оболонки, що виконані багатогранної форми, можуть кріпитися до розвантажувальної цапфи із сторони усічених вершин або одна обичайка з боку основи, а друга - із сторони усіченої вершини. Технічне рішення випробувано в реальних умовах експлуатації гірничо-збагачувального комбінату. Результати випробувань підтвердили, що виконання розвантажувального класифікуючого пристрою заявленої конструкції забезпечує розділення продуктів подрібнення на три кондиційні по крупності класи з різним гранулометричним складом, що істотно розширює його технологічні можливості. При цьому забезпечується достатньо висока ефективність класифікації рудних матеріалів і збільшується термін служби пристрою. 2 UA 101628 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Розвантажувальний класифікуючий пристрій барабанного млина, що складається із з'єднаних між собою подовжніх і поперечних каркасних елементів і закріпленої на них просіваючої перфорованої оболонки, при цьому на подовжніх каркасних елементах закріплена спіраль, який відрізняється тим, що він містить другу просіваючу перфоровану оболонку і другу спіраль, закріплені на додаткових подовжніх і поперечних каркасних елементах, при цьому оболонки і відповідні їм каркасні елементи розташовані коаксіально одна щодо одної, довжина внутрішньої просіваючої перфорованої оболонки і розмір отворів на її просіваючій перфорованій поверхні виконані більш великими в порівнянні з довжиною зовнішньої просіваючої перфорованої оболонки і розміром отворів на її просіваючій перфорованій поверхні. 2. Пристрій за п. 1, який відрізняється тим, що зовнішня просіваюча перфорована оболонка виконана в формі циліндра, а внутрішня просіваюча перфорована оболонка виконана в формі багатогранної піраміди з усіченою вершиною, при цьому поперечні каркасні елементи, які утворюють одну з торцевих частин зовнішньої оболонки і основу внутрішньої оболонки, виконані з можливістю кріплення до розвантажувальної цапфи, а спіралі направлені до протилежних торцевих частин згаданих оболонок. 3. Пристрій за п. 1, який відрізняється тим, що згадані просіваючі перфоровані оболонки і спіралі виконані з еластичного матеріалу. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
