Очисник головок коренеплодів

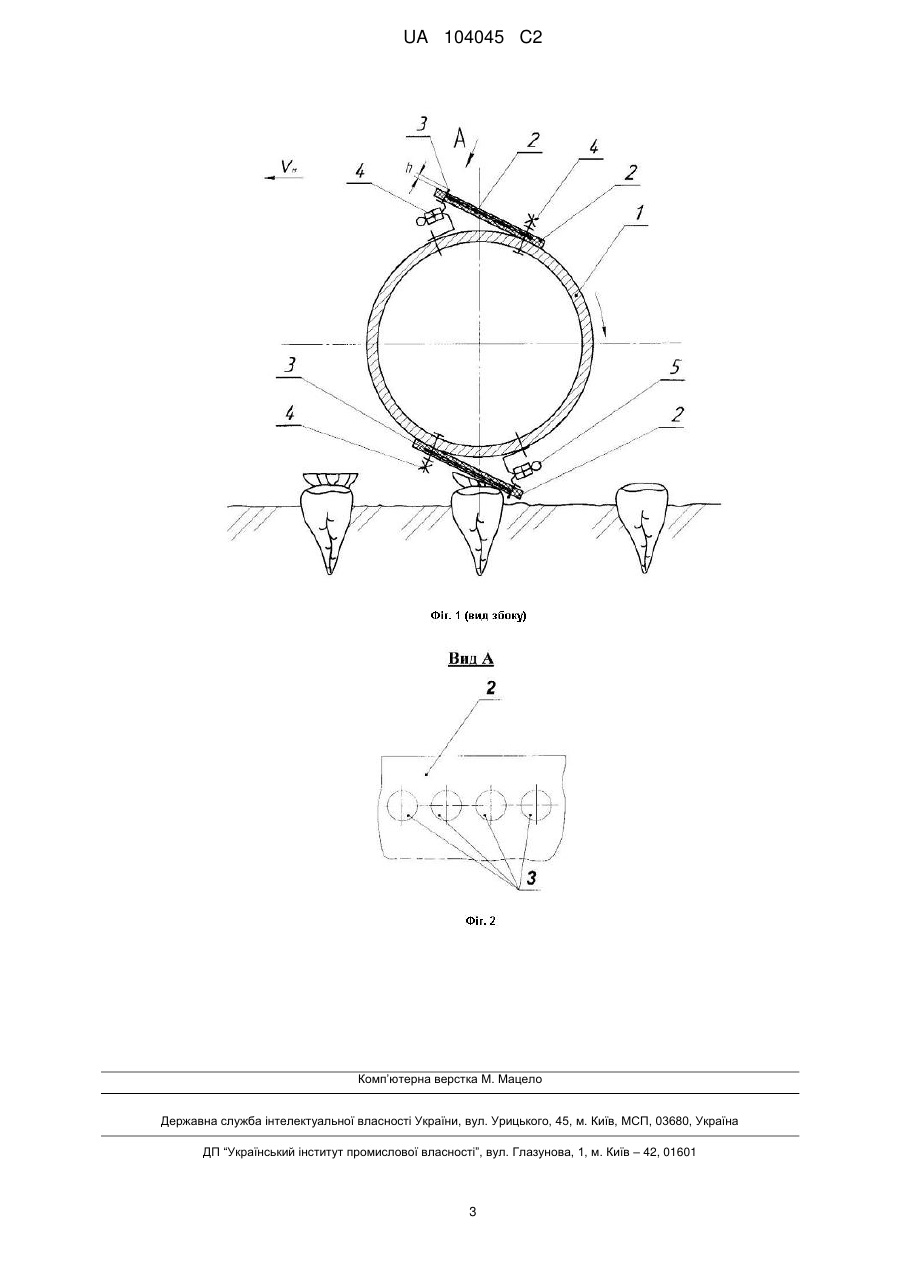

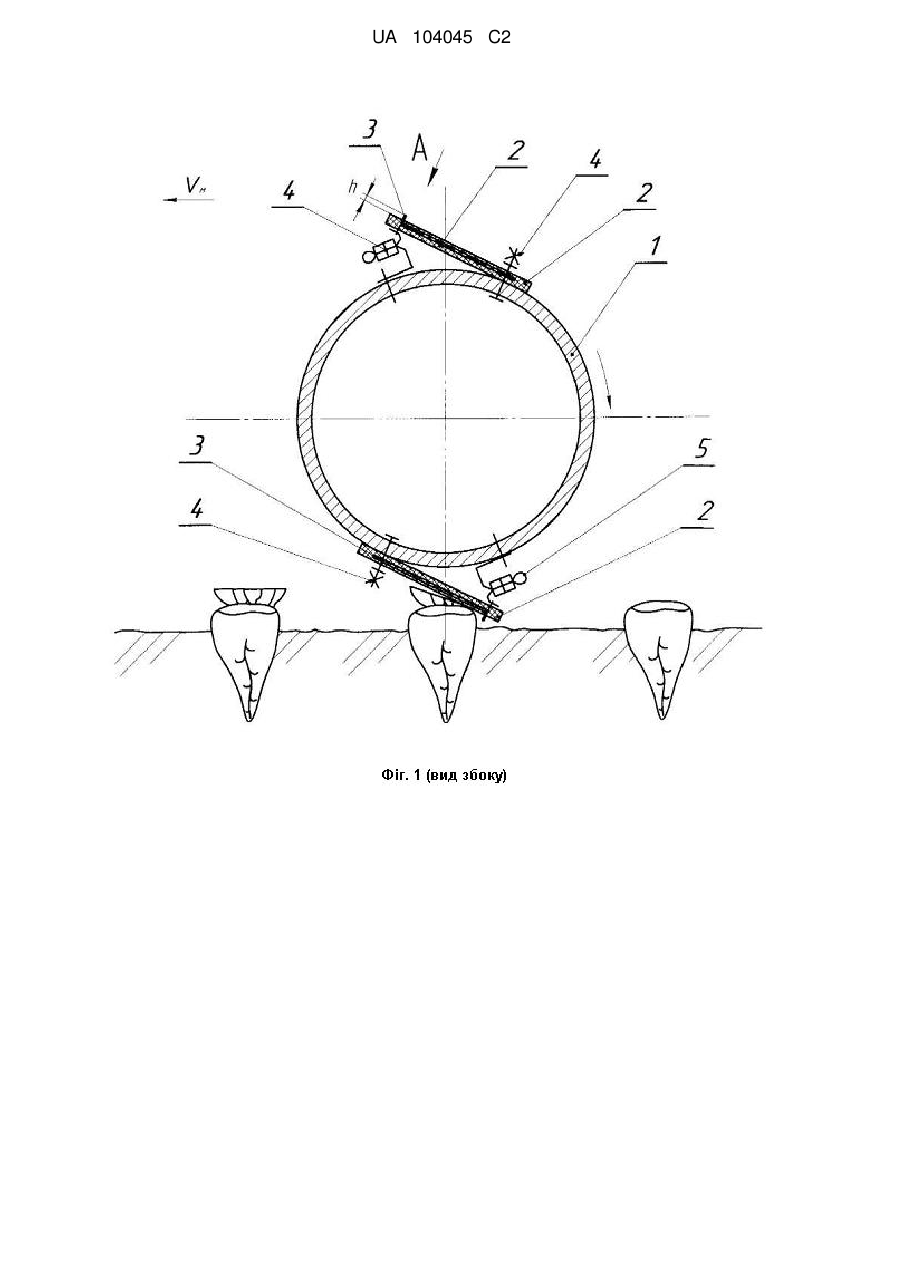

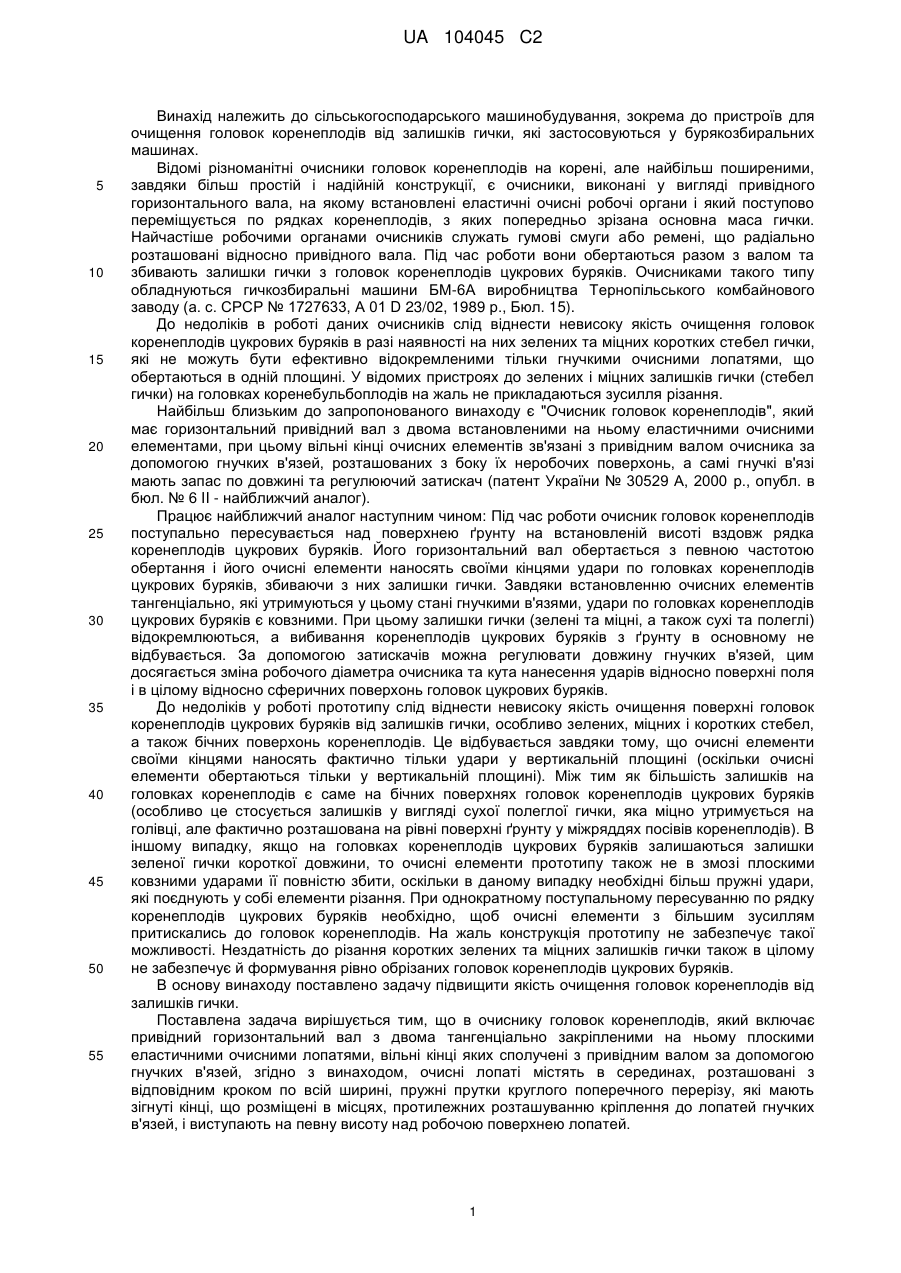

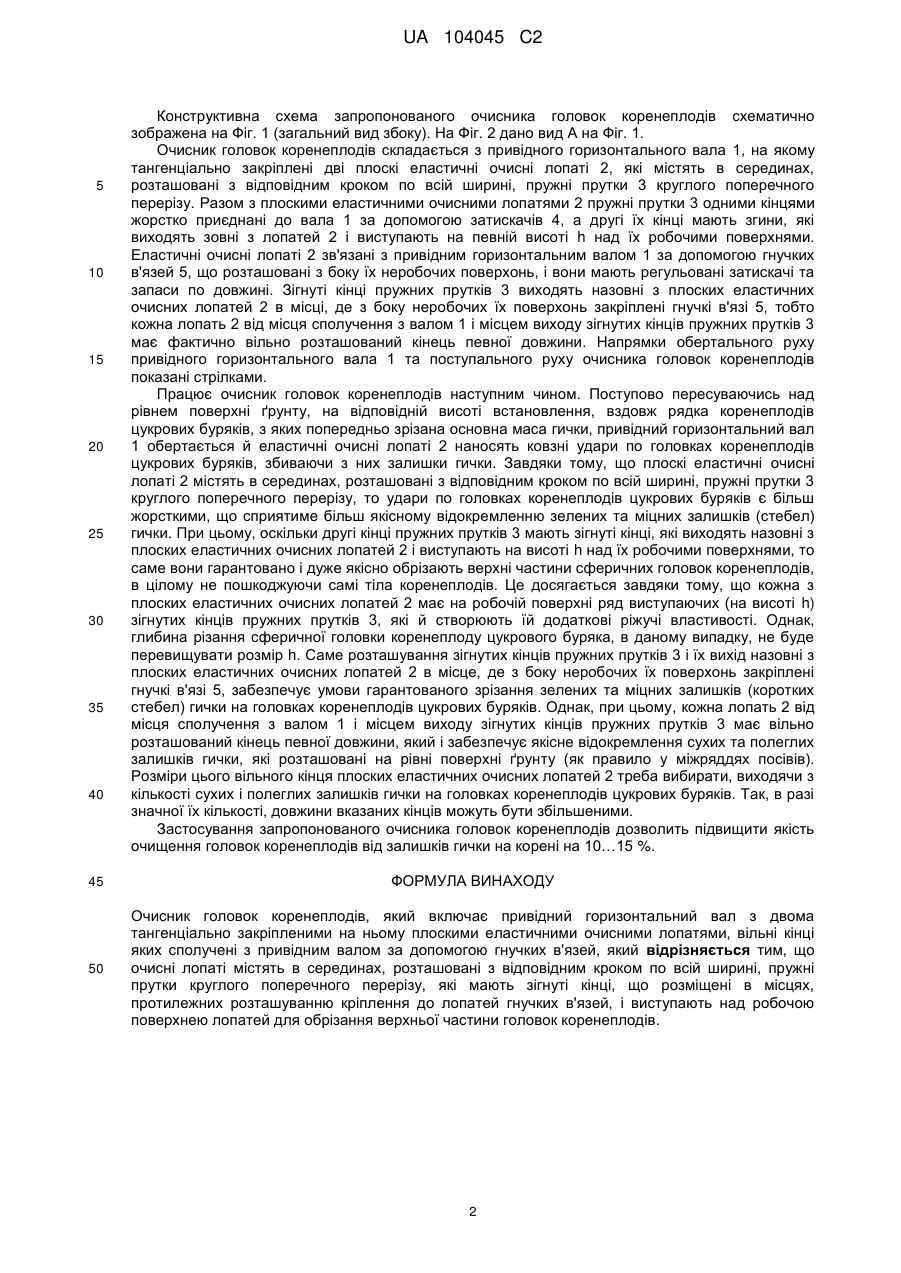

Реферат: Заявлений очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей. Очисні лопаті містять в серединах, розташовані з відповідним кроком по всій ширині, пружні прутки круглого поперечного перерізу, які мають зігнуті кінці, що розміщені в місцях, протилежних розташуванню кріплення до лопатей гнучких в'язей, і виступають над робочою поверхнею лопатей для обрізання верхньої частини головок коренеплодів. UA 104045 C2 (12) UA 104045 C2 UA 104045 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів цукрових буряків. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (а. с. СРСР № 1727633, А 01 D 23/02, 1989 р., Бюл. 15). До недоліків в роботі даних очисників слід віднести невисоку якість очищення головок коренеплодів цукрових буряків в разі наявності на них зелених та міцних коротких стебел гички, які не можуть бути ефективно відокремленими тільки гнучкими очисними лопатями, що обертаються в одній площині. У відомих пристроях до зелених і міцних залишків гички (стебел гички) на головках коренебульбоплодів на жаль не прикладаються зусилля різання. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з двома встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затискач (патент України № 30529 А, 2000 р., опубл. в бюл. № 6 II - найближчий аналог). Працює найближчий аналог наступним чином: Під час роботи очисник головок коренеплодів поступально пересувається над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається з певною частотою обертання і його очисні елементи наносять своїми кінцями удари по головках коренеплодів цукрових буряків, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів цукрових буряків є ковзними. При цьому залишки гички (зелені та міцні, а також сухі та полеглі) відокремлюються, а вибивання коренеплодів цукрових буряків з ґрунту в основному не відбувається. За допомогою затискачів можна регулювати довжину гнучких в'язей, цим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля і в цілому відносно сферичних поверхонь головок цукрових буряків. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів цукрових буряків від залишків гички, особливо зелених, міцних і коротких стебел, а також бічних поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів цукрових буряків (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на голівці, але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). В іншому випадку, якщо на головках коренеплодів цукрових буряків залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів цукрових буряків необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція прототипу не забезпечує такої можливості. Нездатність до різання коротких зелених та міцних залишків гички також в цілому не забезпечує й формування рівно обрізаних головок коренеплодів цукрових буряків. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, згідно з винаходом, очисні лопаті містять в серединах, розташовані з відповідним кроком по всій ширині, пружні прутки круглого поперечного перерізу, які мають зігнуті кінці, що розміщені в місцях, протилежних розташуванню кріплення до лопатей гнучких в'язей, і виступають на певну висоту над робочою поверхнею лопатей. 1 UA 104045 C2 5 10 15 20 25 30 35 40 Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому тангенціально закріплені дві плоскі еластичні очисні лопаті 2, які містять в серединах, розташовані з відповідним кроком по всій ширині, пружні прутки 3 круглого поперечного перерізу. Разом з плоскими еластичними очисними лопатями 2 пружні прутки 3 одними кінцями жорстко приєднані до вала 1 за допомогою затискачів 4, а другі їх кінці мають згини, які виходять зовні з лопатей 2 і виступають на певній висоті h над їх робочими поверхнями. Еластичні очисні лопаті 2 зв'язані з привідним горизонтальним валом 1 за допомогою гнучких в'язей 5, що розташовані з боку їх неробочих поверхонь, і вони мають регульовані затискачі та запаси по довжині. Зігнуті кінці пружних прутків 3 виходять назовні з плоских еластичних очисних лопатей 2 в місці, де з боку неробочих їх поверхонь закріплені гнучкі в'язі 5, тобто кожна лопать 2 від місця сполучення з валом 1 і місцем виходу зігнутих кінців пружних прутків 3 має фактично вільно розташований кінець певної довжини. Напрямки обертального руху привідного горизонтального вала 1 та поступального руху очисника головок коренеплодів показані стрілками. Працює очисник головок коренеплодів наступним чином. Поступово пересуваючись над рівнем поверхні ґрунту, на відповідній висоті встановлення, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, привідний горизонтальний вал 1 обертається й еластичні очисні лопаті 2 наносять ковзні удари по головках коренеплодів цукрових буряків, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні лопаті 2 містять в серединах, розташовані з відповідним кроком по всій ширині, пружні прутки 3 круглого поперечного перерізу, то удари по головках коренеплодів цукрових буряків є більш жорсткими, що сприятиме більш якісному відокремленню зелених та міцних залишків (стебел) гички. При цьому, оскільки другі кінці пружних прутків 3 мають зігнуті кінці, які виходять назовні з плоских еластичних очисних лопатей 2 і виступають на висоті h над їх робочими поверхнями, то саме вони гарантовано і дуже якісно обрізають верхні частини сферичних головок коренеплодів, в цілому не пошкоджуючи самі тіла коренеплодів. Це досягається завдяки тому, що кожна з плоских еластичних очисних лопатей 2 має на робочій поверхні ряд виступаючих (на висоті h) зігнутих кінців пружних прутків 3, які й створюють їй додаткові ріжучі властивості. Однак, глибина різання сферичної головки коренеплоду цукрового буряка, в даному випадку, не буде перевищувати розмір h. Саме розташування зігнутих кінців пружних прутків 3 і їх вихід назовні з плоских еластичних очисних лопатей 2 в місце, де з боку неробочих їх поверхонь закріплені гнучкі в'язі 5, забезпечує умови гарантованого зрізання зелених та міцних залишків (коротких стебел) гички на головках коренеплодів цукрових буряків. Однак, при цьому, кожна лопать 2 від місця сполучення з валом 1 і місцем виходу зігнутих кінців пружних прутків 3 має вільно розташований кінець певної довжини, який і забезпечує якісне відокремлення сухих та полеглих залишків гички, які розташовані на рівні поверхні ґрунту (як правило у міжряддях посівів). Розміри цього вільного кінця плоских еластичних очисних лопатей 2 треба вибирати, виходячи з кількості сухих і полеглих залишків гички на головках коренеплодів цукрових буряків. Так, в разі значної їх кількості, довжини вказаних кінців можуть бути збільшеними. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 10…15 %. 45 ФОРМУЛА ВИНАХОДУ 50 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, який відрізняється тим, що очисні лопаті містять в серединах, розташовані з відповідним кроком по всій ширині, пружні прутки круглого поперечного перерізу, які мають зігнуті кінці, що розміщені в місцях, протилежних розташуванню кріплення до лопатей гнучких в'язей, і виступають над робочою поверхнею лопатей для обрізання верхньої частини головок коренеплодів. 2 UA 104045 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
